Pourquoi Choisir Cette Solution de Stockage pour Micro-réseau ?
Ce système de stockage pour micro-réseau allie fiabilité, efficacité et évolutivité, permettant aux projets de s’adapter aux besoins et technologies en constante évolution.
Contrôle Précis
La réponse rapide du PCS (<100 ms) assure la stabilité de la tension et de la fréquence, protégeant les équipements sensibles.
Efficacité Optimisée
La conception à bus DC direct et haute tension permet un rendement aller-retour supérieur à 95 %, maximisant l’énergie disponible.
Longévité
Les cellules LFP offrent plus de 6 000 cycles à 80 % de profondeur de décharge, garantissant une durée de vie de dix ans ou plus.
Modularité Pérenne
Augmentez la puissance ou la capacité progressivement, sans nécessiter de refonte complète du système.
Support Complet
Les communications standardisées et la compatibilité avec les principales plateformes BMS/EMS facilitent l’intégration et la surveillance.
Paramètres Techniques du Stockage de Batterie pour Microgrid
Paramètre
Valeur
Capacité Totale de Stockage
Puissance Nominale du PCS (AC)
Plage de Tension DC
Tension de Sortie AC
Temps de Transition
Température de Fonctionnement
Méthode de Refroidissement
Communications
Indice de Protection de l’Enceinte
Poids Total du Système
Dimensions
344kWh
150kW
600–950V
400 Vac, 3-phase
< 100 ms vers le mode îlot
–25 °C to +60 °C
Refroidissement par air
CAN / RS485 / Ethernet
IP21 / IP54
4910kg
PCS: 1200×950×2100 mm;
Rack: 555×776×1700 mm chacun

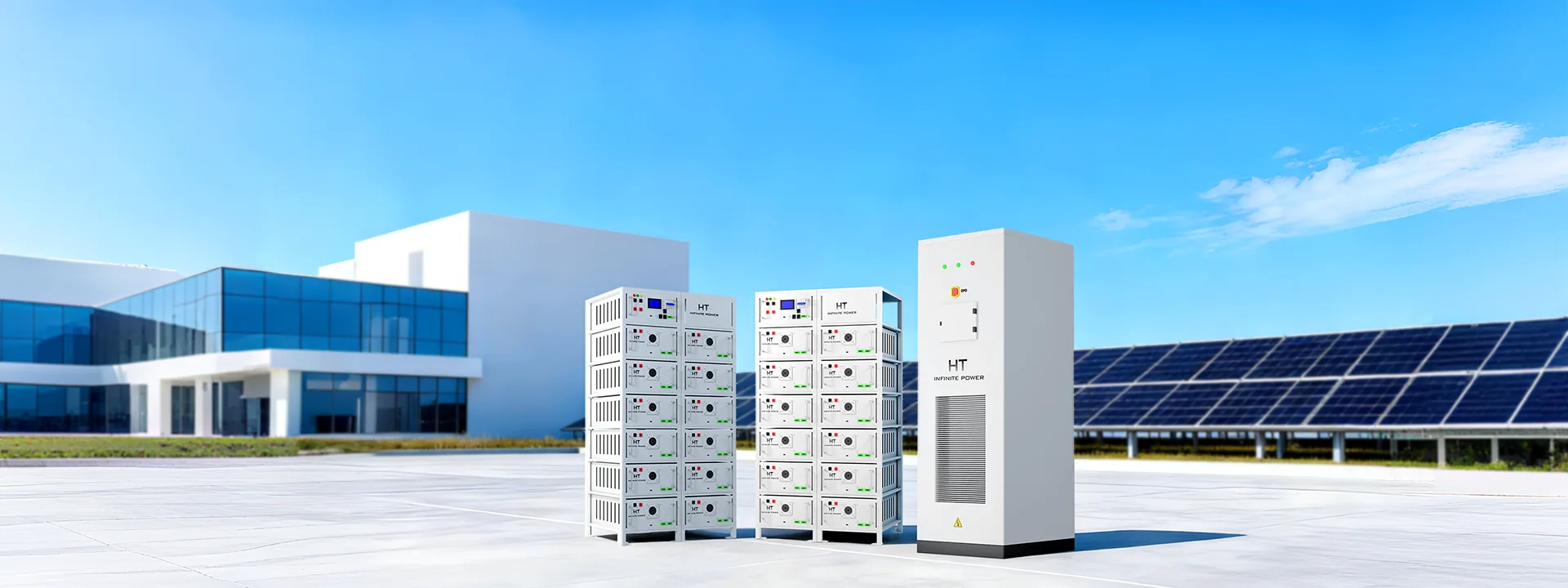

Architecture du Système de Stockage de Batterie pour Microgrids
Au cœur de cette solution de stockage pour microgrids se trouve une interaction harmonieuse entre conversion d’énergie et stockage. Le PCS hybride de 150 kW orchestre la transformation AC/DC, synchronisant parfaitement avec le réseau ou basculant en mode îlot en moins de 100 ms. En aval, deux racks haute tension — chacun contenant 172 kWh de cellules lithium-fer-phosphate — sont connectés en parallèle sur un bus DC robuste de 600–950 V, fournissant 344 kWh d’énergie utilisable.
Avantages clés de la conception du système :
●Déploiement modulaire : Les racks et le PCS sont fournis en unités préfabriquées, permettant une installation plug-and-play sur site.
●Backbone DC unifié : L’interconnexion directe haute tension réduit le nombre d’étapes de l’onduleur, améliorant l’efficacité et la fiabilité.
●Topologie évolutive : Des racks ou modules PCS supplémentaires peuvent être intégrés pour augmenter la capacité ou la puissance sans modifier la conception du système.
Cette architecture modulaire garantit à la fois un déploiement rapide et une expansion facile.
Scénarios d’Application pour le Stockage de Batterie dans les Microgrids
Cette solution de stockage pour microgrids excelle dans les environnements où fiabilité, flexibilité et rentabilité se rejoignent. Exemples d’utilisation :
● Établissements de santé ruraux : Maintenir une alimentation continue pour les équipements vitaux et la réfrigération. Après le coucher du soleil, l’énergie stockée prend le relais lorsque les panneaux solaires s’atténuent.
●Postes de télécommunications : Garantir le fonctionnement des antennes cellulaires et des réseaux de communication d’urgence lors des coupures de réseau, assurant un service ininterrompu.
●Parcs commerciaux et campus : Lisser les pics de consommation pour réduire les coûts énergétiques — décharge pendant les heures de travail et recharge la nuit.
●Microgrids renouvelables : Coupler avec des éoliennes ou des fermes solaires pour réguler la variabilité de production et maximiser l’autoconsommation.
De la protection des services critiques à l’optimisation des factures d’énergie, chaque scénario exploite la réactivité rapide et la capacité évolutive de ce système.
Préparation Environnementale du Stockage de Batterie pour Microgrids
Conçu pour fonctionner là où d’autres échouent, ce système de stockage pour microgrids résiste aux conditions extrêmes :
●Stabilité thermique : Fonctionne parfaitement de –25 °C dans les climats froids à +60 °C dans les déserts, avec un refroidissement par air intelligent préservant la santé des cellules.
●Adapté aux hautes altitudes : Certifié pour des sites jusqu’à 3000 m, garantissant une performance fiable dans les régions montagneuses ou éloignées.
●Protection contre les intrusions : Choix d’armoires pour intérieur (IP21) ou extérieur (IP54) selon les conditions du site, des salles techniques aux toits exposés.
●Construction robuste : Les racks testés contre les vibrations et chocs protègent contre les contraintes liées au transport ou à l’entretien sur site.
QUESTIONS FRÉQUEMMENT POSÉES
─── À propos du Stockage de Batterie pour Microgrids 150 kW / 344 kWh ───
Oui. Le stockage de batterie pour microgrid peut se connecter directement aux panneaux solaires, capturant l’excédent de production PV pour le stocker et le restituer ultérieurement.
À une puissance maximale de 150 kW, le système de 344 kWh offre environ 2 à 3 heures d’autonomie, selon le profil de consommation.
Le système de stockage passe en mode îlot en moins de 100 ms, maintenant l’alimentation des charges critiques sans interruption.
Oui. La surveillance à distance via CAN, RS485 ou Ethernet permet de suivre en temps réel l’état de charge, le flux d’énergie et la santé du système
Non. Le système dispose de racks modulaires et d’interfaces conviviales ; seules des inspections visuelles de routine et des mises à jour de firmware sont nécessaires.
