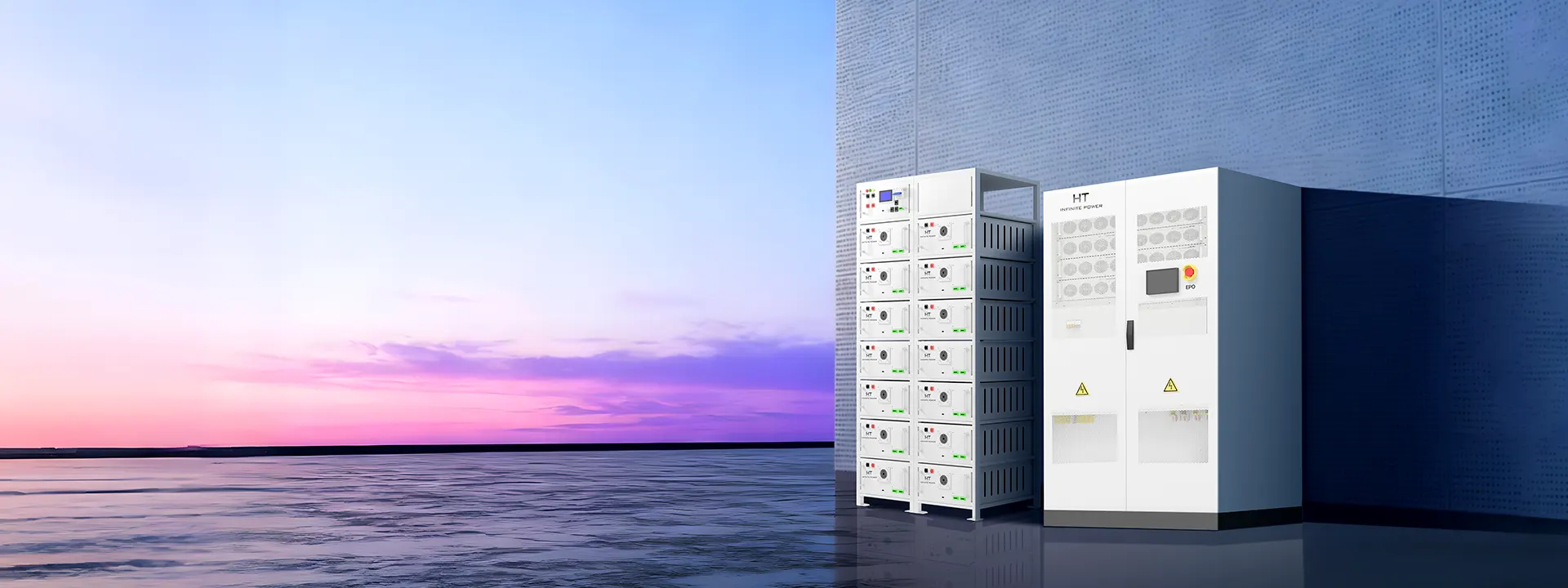

Solution BESS Intégrée
PCS et batterie en rack optimisés ensemble pour un fonctionnement sans faille
Architecture Haute Tension
Tension d’usine de 614–633 V, idéale pour l’intégration de sources renouvelables en couplage DC
Scalabilité Modulaire
Possibilité de mettre en parallèle plusieurs racks ou armoires pour augmenter la capacité ou la puissance
Conception Compacte
Dimensions standard de rack, s’adapte aux salles techniques et aux conteneurs
Fonctionnement Robuste
Armoires refroidies par air, classées IP55 pour une utilisation intérieure/extérieure
Réponse Dynamique Rapide
Puissance continue de 100 kW avec une capacité de charge/décharge de 140 A
Spécifications du système BESS
Spécification
Détails
Énergie du système
Puissance nominale
Tension du bus DC
Tension de la batterie
Capacité de la batterie
Courant maximal
Profondeur de décharge
Durée de vie en cycles
Refroidissement
Protection
Plage de température
Emprise au sol
Poids total
Communications
200kWh usable capacity
100 kW (110 kW en pic)
580–950V DC
614.4–633.6V DC
280 Ah typique (min. 276 Ah)
140A
90%
≥6,000 cycles (chimie LFP)
Refroidissement par air (PCS et rack batterie)
PCS : IP54 ; Batterie : IP55
Charge 0–55 °C ; Décharge –20–55 °C
550 × 776 × 1960 mm
1,708 kg
CAN, RS485, Ethernet
Fonctionnement du système BESS
●Mode connecté au réseau
Stocker l’énergie excédentaire des sources renouvelables ou du réseau en heures creuses ; décharger pendant les heures de pointe pour réduire les coûts.
●Mode îlot
Alimenter les charges locales en cas de panne du réseau ou sur des sites isolés ; basculement automatique en quelques millisecondes.
●Mode hybride
Combiner la production photovoltaïque, le stockage par batterie et la gestion des charges sous un contrôle unifié du système EMS.
Maintenance du système BESS
●Le BMS intégré surveille l’état des cellules, les seuils de tension et l’état de charge (SOC)
●Le PCS effectue des auto-diagnostics et envoie des alertes de défaut via Ethernet/CAN
● Des inspections visuelles trimestrielles des connexions et des conditions ambiantes sont recommandées.
Scénarios de déploiement idéaux
●Toits photovoltaïques commerciaux
Lisser les fluctuations solaires et maximiser l’autoconsommation
●Réduction des pointes dans les entrepôts
Réduire les coûts de demande et lisser les charges.
●UPS pour centres de données
Prolonger l’autonomie de secours grâce à un stockage haute densité
●Kit de démarrage pour micro-réseaux
BESS containerisé à déploiement rapide pour sites isolés ou alimentation d’urgence.
Intégration et évolutivité
Conçu pour une extension simple, ce système BESS permet la mise en parallèle d’armoires PCS supplémentaires pour une puissance accrue et l’enchaînement de racks batteries pour augmenter la capacité énergétique — sans modifier la logique de contrôle ni la topologie des câblages.
QUESTIONS FRÉQUEMMENT POSÉES
─── Système BESS 100 kW / 200 kWh ───
Ce système BESS comprend un PCS de 100 kW et une batterie en rack haute tension de 200 kWh, intégrés avec des interfaces et des plages de tension standardisées pour garantir un déploiement rapide et des performances de stockage d’énergie fiables.
Oui, l’énergie et la puissance peuvent être augmentées : il suffit d’ajouter d’autres racks batteries de 200 kWh ou de mettre en parallèle des PCS de 100 kW pour étendre le système BESS sans nécessiter de refonte majeure.
Absolument. Le système BESS utilise un refroidissement par air et est conçu pour fonctionner de manière fiable dans des températures allant de –20 °C à +55 °C, assurant une performance stable dans des conditions exigeantes.
Oui, il inclut des interfaces CAN, RS485 et Ethernet pour une intégration EMS en temps réel, permettant une visibilité et un contrôle à distance de l’ensemble du système BESS.
La batterie en rack haute tension est équipée d’un BMS interne qui surveille la tension, la température et l’équilibrage des cellules, constituant la couche de sécurité principale du système BESS.
Pour plus de questions s'il vous plaît Contactez-nous
