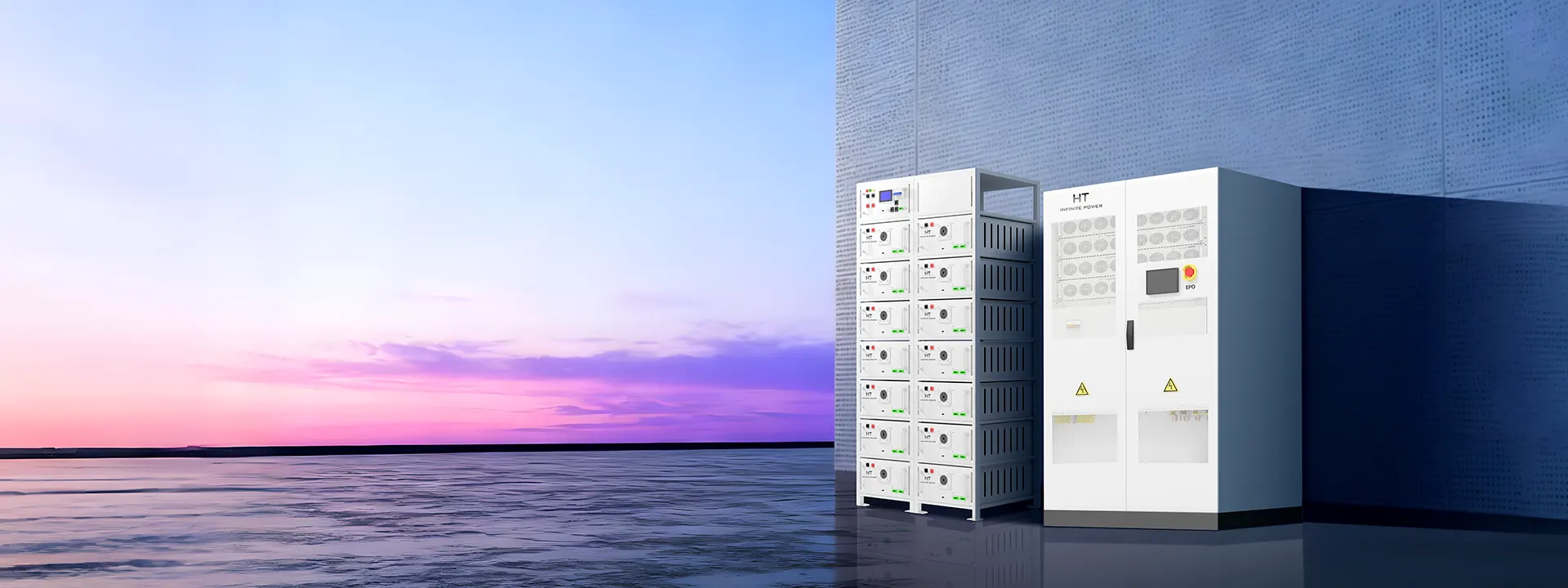

Solução BESS Integrada
PCS e bateria em rack otimizados para operação contínua e sem interrupções
Arquitetura de Alta Tensão
Tensão de fábrica de 614–633 V, ideal para integração DC de fontes renováveis
Escalabilidade Modular
Paralelize múltiplos racks ou gabinetes para expandir capacidade ou potência
Design Compacto
Dimensões padrão de rack, compatível com salas técnicas e contêineres
Operação Robusta
Gabinetes refrigerados a ar com classificação IP55 para uso interno ou externo
Resposta Dinâmica Rápida
Saída contínua de 100 kW com capacidade de carga/descarga de 140 A
Especificações do Sistema BESS
Especificação
Detalhes
Energia do Sistema
Potência Nominal
Tensão do Barramento DC
Tensão da Bateria
Capacidade da Bateria
Corrente Máxima
Profundidade de Descarga (DoD)
Ciclos de Vida
Refrigeração
Proteção
Faixa de Temperatura
Dimensões (Pegada)
Peso Total
Comunicações
200 kWh de capacidade utilizável
100 kW contínuos (pico de 110 kW)
580–950 V DC
614,4–633,6 V DC
280 Ah típico (mín. 276 Ah)
140 A carga/descarga
90%
≥6.000 ciclos (química LFP)
Refrigeração a ar (PCS e rack de baterias)
PCS: IP54; Bateria: IP55
Carga: 0–55 °C; Descarga: –20–55 °C
550 × 776 × 1960 mm
1,708 kg
CAN, RS485, Ethernet
Como o Sistema BESS Opera
●Modo Conectado à Rede
Armazena energia renovável excedente ou energia da rede fora do pico; descarrega durante horários de pico para reduzir custos.
●Modo Ilha
Fornece energia para cargas locais quando a rede falha ou em locais remotos; comutação automática em milissegundos.
●Modo Híbrido
Combina geração fotovoltaica, armazenamento em bateria e gerenciamento de carga sob controle unificado do EMS.
Manutenção do Sistema BESS
●O BMS integrado monitora a saúde das células, limites de tensão e estado de carga (SOC).
●O PCS realiza auto-diagnósticos e envia alertas de falhas via Ethernet/CAN.
● Recomenda-se inspeção visual trimestral das conexões e das condições ambientais.
Cenários Ideais de Implantação
●PV Comercial em Telhados
Suaviza as flutuações solares e maximiza o autoconsumo.
●Redução de Picos em Armazéns
Diminui custos de demanda e nivela cargas.
●UPS para Data Centers
Estende o tempo de backup com armazenamento de alta densidade.
●Kit Inicial para Microgrids
BESS containerizado de implantação rápida para energia remota ou de emer.
Integração e Escalabilidade
Projetado para expansão simplificada, este sistema BESS suporta a conexão em paralelo de gabinetes PCS adicionais para maior potência e a adição de racks de baterias em cascata para aumentar a capacidade de energia — sem necessidade de alterar a lógica de controle ou a topologia de cabeamento.
PERGUNTAS FREQUENTES
Este sistema BESS inclui um PCS de 100 kW e uma bateria de rack de alta tensão de 200 kWh, integrados com interfaces e faixas de tensão padronizadas para garantir implantação rápida e desempenho confiável de armazenamento de energia.
Sim. Tanto energia quanto potência podem ser ampliadas — basta adicionar mais racks de bateria de 200 kWh ou conectar em paralelo unidades PCS de 100 kW para expandir o sistema BESS sem grandes redesenhos.
Com certeza. O sistema BESS utiliza resfriamento a ar e foi projetado para operar de forma confiável em temperaturas de –20 °C a +55 °C, garantindo desempenho estável em condições exigentes.
Sim. Ele inclui interfaces CAN, RS485 e Ethernet para integração em tempo real com EMS, permitindo visibilidade e controle remoto de todo o sistema BESS.
A bateria de rack de alta tensão possui um BMS interno que monitora tensão, temperatura e equilíbrio das células, formando a principal camada de segurança do sistema BESS.
