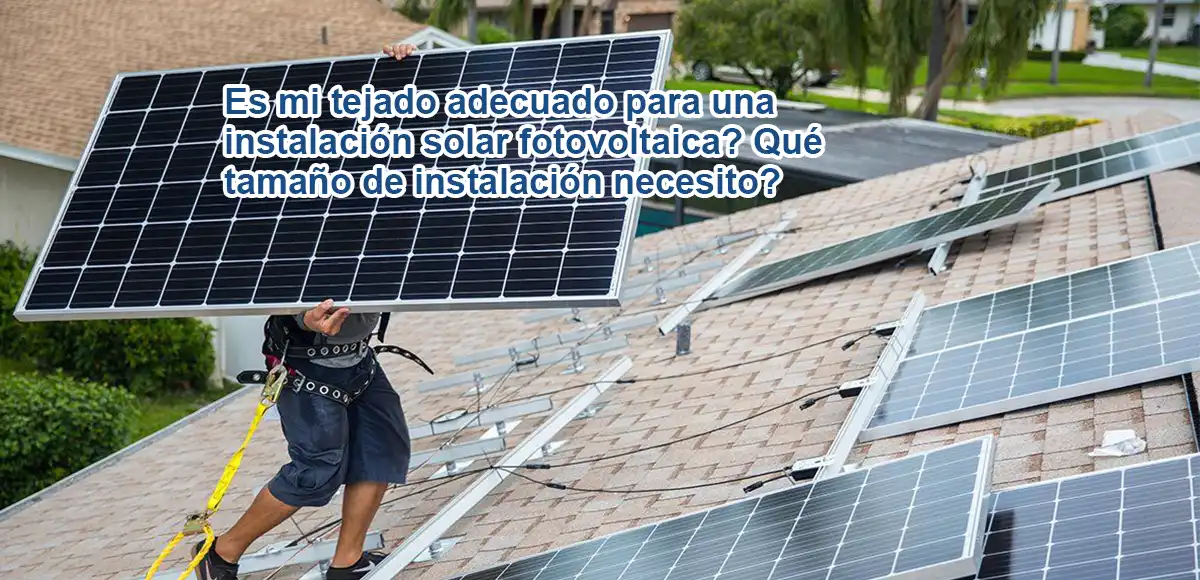

¿Es adecuado mi techo para instalar un sistema de generación de energía solar fotovoltaica? ¿Cuánta área de instalación necesito?
2024-09-09
Avec la pénurie croissante d'énergie fossile dans le monde et la popularisation rapide des énergies propres, de plus en plus de familles et d'entreprises choisissent d'installer des systèmes de production d'énergie solaire. Afin d'améliorer l'utilisation de l'espace et l'efficacité de la production d'énergie, il est recommandé d'installer des systèmes de production d'énergie photovoltaïque sur le toit. Cependant, de nombreuses personnes ne savent pas si le toit de leur maison ou de leur entreprise peut être équipé d'un système de production d'énergie photovoltaïque, et quelle est la surface d'installation nécessaire.
En este artículo, presentaremos los requisitos y el alcance de aplicación de la instalación en el techo de sistemas de generación de energía solar fotovoltaica.
1. ¿Cuáles son las condiciones para instalar una central fotovoltaica en el tejado?
(1). Eficiencia del sistema fotovoltaico:
Los módulos fotovoltaicos necesitan recibir la máxima cantidad de radiación solar, por lo que la orientación y la inclinación son factores importantes. Las mejores condiciones de instalación pueden garantizar el funcionamiento eficiente del sistema fotovoltaico durante todo el año. Puede utilizar el software PV SYSTEM para confirmar la dirección y el ángulo de instalación. En general, se recomienda elegir una instalación orientada al sur en los países del hemisferio norte y una instalación orientada al norte en los países del hemisferio sur para maximizar la eficiencia de generación de energía..
Dado que el ángulo del techo es fijo, nos resulta difícil cambiar el ángulo de instalación.
Dado que el ángulo del techo es fijo, nos resulta difícil cambiar el ángulo de instalación.
(2). Estabilidad estructural y capacidad de carga:
El techo debe ser capaz de soportar el peso de los módulos fotovoltaicos y los soportes, y resistir cargas de viento y cargas de nieve. Los techos viejos o estructuralmente inestables no son adecuados para instalar sistemas fotovoltaicos.

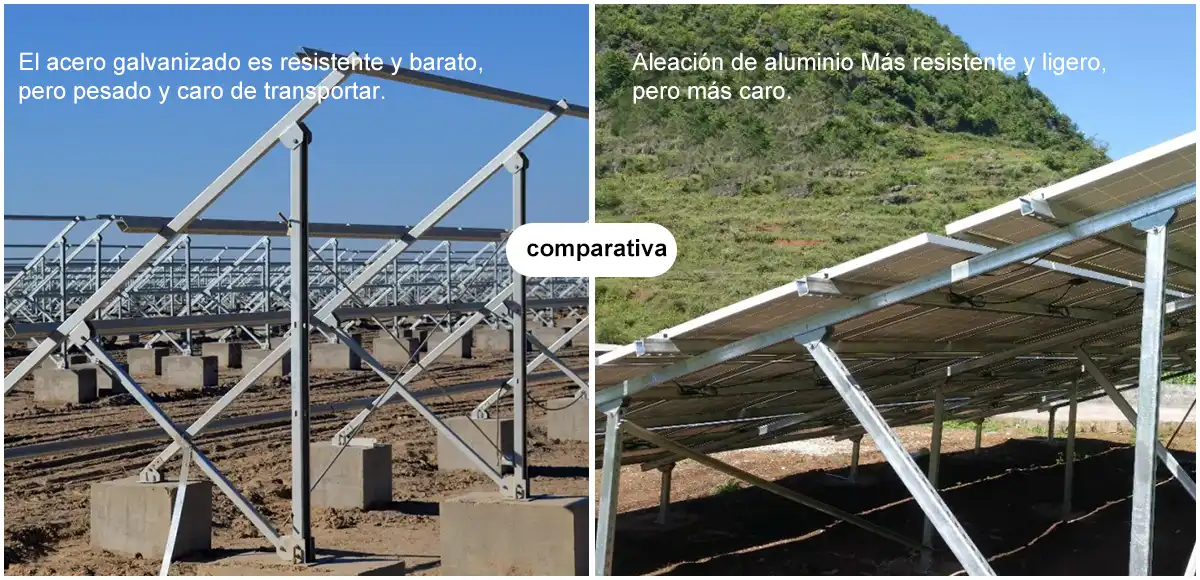

Los principales materiales de los soportes de montaje son acero galvanizado y aleación de aluminio. La resistencia, el precio y el peso de los dos materiales son diferentes. Puede elegir el soporte de montaje que más le convenga según sus necesidades.
El acero galvanizado tiene alta resistencia y bajo precio, pero es pesado y tiene altos costos de transporte.
La aleación de aluminio tiene alta resistencia y peso ligero, pero es más cara.
Los principales materiales de los soportes de montaje son acero galvanizado y aleación de aluminio. La resistencia, el precio y el peso de los dos materiales son diferentes. Puede elegir el soporte de montaje que más le convenga según sus necesidades.
El acero galvanizado tiene alta resistencia y bajo precio, pero es pesado y tiene altos costos de transporte.
La aleación de aluminio tiene alta resistencia y peso ligero, pero es más cara.
(3). Efecto de sombreado:
Los objetos que producen sombras crean sombras y afectan la capacidad de generación de energía de los módulos fotovoltaicos. Los techos con mucha sombra no pueden proporcionar una salida de energía continua.
Deberíamos intentar elegir lugares despejados para instalar paneles fotovoltaicos, o eliminar las obstrucciones.
Deberíamos intentar elegir lugares despejados para instalar paneles fotovoltaicos, o eliminar las obstrucciones.
(4). Resistente al agua y duradera:
El techo debe tener un buen rendimiento impermeable para evitar dañar la estructura del techo durante el proceso de instalación y causar problemas de fugas. Los materiales duraderos pueden garantizar el funcionamiento estable a largo plazo del sistema fotovoltaico.
(5). Área de instalación:
El sistema fotovoltaico requiere una superficie determinada para disponer los componentes suficientes para lograr la generación de energía esperada. Los edificios con superficies de tejado demasiado pequeñas no pueden lograr beneficios económicos. En general, se requieren de 5 a 6 metros cuadrados de superficie de instalación efectiva por cada panel fotovoltaico de KW. A continuación, daremos ejemplos.
(6). Retorno de la inversión:
Las condiciones del tejado deben cumplir con los requisitos básicos del sistema fotovoltaico para lograr el retorno de inversión esperado. Factores como la orientación, la inclinación y el sombreado afectan directamente la generación de energía y los beneficios económicos del sistema. En función de los cinco factores anteriores, puede evaluar si su tejado tiene las condiciones básicas para instalar una central fotovoltaica.
2. ¿En qué tejados se pueden instalar centrales fotovoltaicas?
Techos planos:
Instalación flexible, el ángulo de los módulos fotovoltaicos se puede ajustar para maximizar la captación de la luz solar. Sin embargo, pueden requerirse soportes y sistemas de fijación adicionales, lo que aumenta los costos.
Escenarios de aplicación:
Edificios comerciales, plantas industriales, algunos edificios residenciales.
Techo inclinado:
La estructura es sencilla, se utiliza el método de gancho y el coste de instalación es relativamente bajo. Si el tejado está orientado en la dirección correcta, el módulo fotovoltaico se puede fijar directamente en el tejado. Sin embargo, su ángulo no es ajustable y es necesario asegurarse de que la dirección del tejado y el ángulo de inclinación sean adecuados.
Escenarios de aplicación:
Edificios de viviendas, casas rurales, villas, etc.
Techo de tejas:
Hermoso y en armonía con el estilo arquitectónico. No es necesario destruir la estructura del techo durante la instalación. Generalmente, los paneles fotovoltaicos se instalan utilizando el método de abrazadera. La instalación es más complicada y debe fijarse firmemente para evitar fugas de agua.
Escenarios de aplicación:
Edificios residenciales, villas y algunos edificios comerciales.
Techo de metal:
Alta resistencia, buena durabilidad, relativamente fácil de instalar. Se debe tener cuidado para evitar la corrosión galvánica.
Escenarios de aplicación:
Plantas industriales, almacenes, edificios comerciales.
Techo de una sala de sol Rural:
Sala de sol también es adecuado para la instalación de sistema de generación de energía fotovoltadebido a su buen rendimiento de iluminación
3. ¿Qué tejados están prohibidos o no son aptos para construir centrales fotovoltaicas?
El gobierno exige que se prohíban, por ejemplo:
1. Edificios comunitarios antiguos que llevan más de 25 años terminados;
2. Edificios con riesgos estructurales, de incendio, eléctricos y de otra índole.;
3. Edificios con niveles de evaluación de riesgo C y D;
4. Edificios con techos (incluidos tejas, estructuras portantes de tejas y plataformas de techo) que han estado en mal estado durante mucho tiempo y presentan riesgos estructurales y de seguridad de otro tipo;
5. Edificios que se planea demoler o abandonar en un plazo de cinco años;
6. Edificios con el techo orientado hacia la sombra en su totalidad o con grandes áreas de sombra a su alrededor;
7. Edificios con grandes cantidades de polvo, calor y gases corrosivos en el techo o alrededor de ellos;
8. Edificios clasificados como Clase A y Clase B en términos de riesgo de incendio;
9. Áreas donde los estándares de luz solar de los edificios adyacentes pueden verse reducidos después de la instalación;
2. Edificios con riesgos estructurales, de incendio, eléctricos y de otra índole.;
3. Edificios con niveles de evaluación de riesgo C y D;
4. Edificios con techos (incluidos tejas, estructuras portantes de tejas y plataformas de techo) que han estado en mal estado durante mucho tiempo y presentan riesgos estructurales y de seguridad de otro tipo;
5. Edificios que se planea demoler o abandonar en un plazo de cinco años;
6. Edificios con el techo orientado hacia la sombra en su totalidad o con grandes áreas de sombra a su alrededor;
7. Edificios con grandes cantidades de polvo, calor y gases corrosivos en el techo o alrededor de ellos;
8. Edificios clasificados como Clase A y Clase B en términos de riesgo de incendio;
9. Áreas donde los estándares de luz solar de los edificios adyacentes pueden verse reducidos después de la instalación;
Además de la descripción anterior, generalmente hacemos juicios basados en lo siguiente:
(1). Techo viejo o dañado:
La estructura es inestable, tiene goteras o está dañada. Para instalar un sistema fotovoltaico es necesario que el tejado tenga suficiente capacidad de carga y una buena impermeabilización. Un tejado viejo o dañado no puede proteger estas condiciones básicas.
(2). Techos mal orientados:
Norte (hemisferio norte) o sur (hemisferio sur). Debido a que el sistema fotovoltaico necesita recibir la máxima cantidad de luz solar, una mala orientación reducirá significativamente la eficiencia de generación de energía, lo que dará como resultado un bajo retorno de la inversión.
(3). Techo severamente bloqueado:
Bloqueados por edificios altos, árboles u otros obstáculos. Debido a que los módulos fotovoltaicos deben estar expuestos a la luz solar durante todo el día, las obstrucciones causarán sombras y afectarán la eficiencia de generación de energía. Los techos con resultados insatisfactorios en el análisis de sombreado no son adecuados para instalar sistemas fotovoltaicos.
(4). El área del techo es demasiado pequeña:
La superficie del tejado no es suficiente para instalar suficientes módulos fotovoltaicos. Dado que los sistemas fotovoltaicos requieren una determinada superficie de instalación para generar suficiente electricidad, la superficie del tejado es demasiado pequeña para lograr beneficios económicos.
(5). La inclinación del techo no es la adecuada:
La inclinación es demasiado grande o demasiado pequeña. Debido a que el ángulo de inclinación óptimo debe estar cerca de la latitud local, un ángulo de inclinación demasiado grande o demasiado pequeño reducirá la eficiencia de generación de energía del módulo fotovoltaico y afectará el rendimiento general.
Los tejados aptos para la instalación de plantas fotovoltaicas deben tener una buena orientación e inclinación, suficiente estabilidad estructural y capacidad de carga, menos sombreado y una gran superficie de instalación. Los tejados que no son aptos para la instalación de plantas fotovoltaicas se deben principalmente a factores como antigüedad o deterioro, mala orientación e inclinación, sombreado intenso y superficie demasiado pequeña, que no pueden cumplir los requisitos básicos para el funcionamiento eficiente de los sistemas fotovoltaicos.
4.Área de instalación en azotea
El sistema solar de 10 kW con respaldo de batería ocupa un área de aproximadamente 55 metros cuadrados a 100 metros cuadrados. El área específica depende del tamaño del panel fotovoltaico, el método de instalación (techo plano o techo inclinado), si se reservan canales de mantenimiento y otros factores.
La base de cálculo de la superficie del suelo incluye principalmente el tamaño y la densidad de instalación del panel fotovoltaico. Durante la instalación real, es necesario considerar el canal de mantenimiento y el ángulo de luz y sombra, y reservar una cierta cantidad de espacio, por lo que el área real del suelo será mayor. Para los módulos fotovoltaicos de silicio policristalino, el tamaño es de 1,65 × 0,992 metros, y el área ocupada de 5 kW es de aproximadamente 40-50 metros cuadrados, y 10 kW es de aproximadamente 80-100 metros cuadrados. Usando paneles fotovoltaicos de 600 W, cada uno ocupa un área de aproximadamente 2,82 metros cuadrados, y 10 kW requiere aproximadamente 55 metros cuadrados.
A continuación se muestra un diagrama de caso real de la instalación en sitio de un infinite power sistema solar de 10 kW con respaldo de batería. Los paneles fotovoltaicos cubren un área de 67 metros cuadrados y la batería es de 10 KWH.
