Meu telhado é adequado para instalação de sistema de geração de energia solar fotovoltaica? De quanta área de instalação eu preciso?
2024-09-09
Com a crescente escassez de energia fóssil em todo o mundo e a rápida popularização das energias limpas, cada vez mais famílias e empresas optam por instalar sistemas de geração de energia solar. A fim de melhorar melhor a utilização do espaço e a eficiência da geração de energia, recomenda-se a instalação de sistemas de geração de energia fotovoltaica na cobertura. No entanto, muitas pessoas não sabem se o telhado de sua casa ou comercial pode ser instalado com um sistema de geração de energia fotovoltaica e quanta área de instalação é necessária.
Neste artigo, apresentaremos os requisitos e o escopo de aplicação da instalação de sistemas de geração de energia solar fotovoltaica em telhados.
1. Quais as condições para instalação de uma central fotovoltaica na cobertura?
(1). Eficiência do sistema fotovoltaico:
Os módulos fotovoltaicos necessitam receber o máximo de radiação solar, por isso a orientação e inclinação são fatores importantes. As melhores condições de instalação podem garantir o funcionamento eficiente do sistema fotovoltaico durante todo o ano. Você pode usar o software PV SYSTEM para confirmar a direção e o ângulo de instalação. Geralmente é recomendado escolher instalações voltadas para o sul nos países do hemisfério norte e instalações voltadas para o norte nos países do hemisfério sul para maximizar a eficiência da geração de energia.
Como o ângulo do telhado é fixo, é difícil alterar o ângulo de instalação.
Como o ângulo do telhado é fixo, é difícil alterar o ângulo de instalação.
(2). Estabilidade estrutural e capacidade de carga:
O telhado deve ser capaz de suportar o peso dos módulos fotovoltaicos e dos suportes e resistir às cargas de vento e neve. Telhados antigos ou estruturalmente instáveis não são adequados para instalação de sistemas fotovoltaicos.

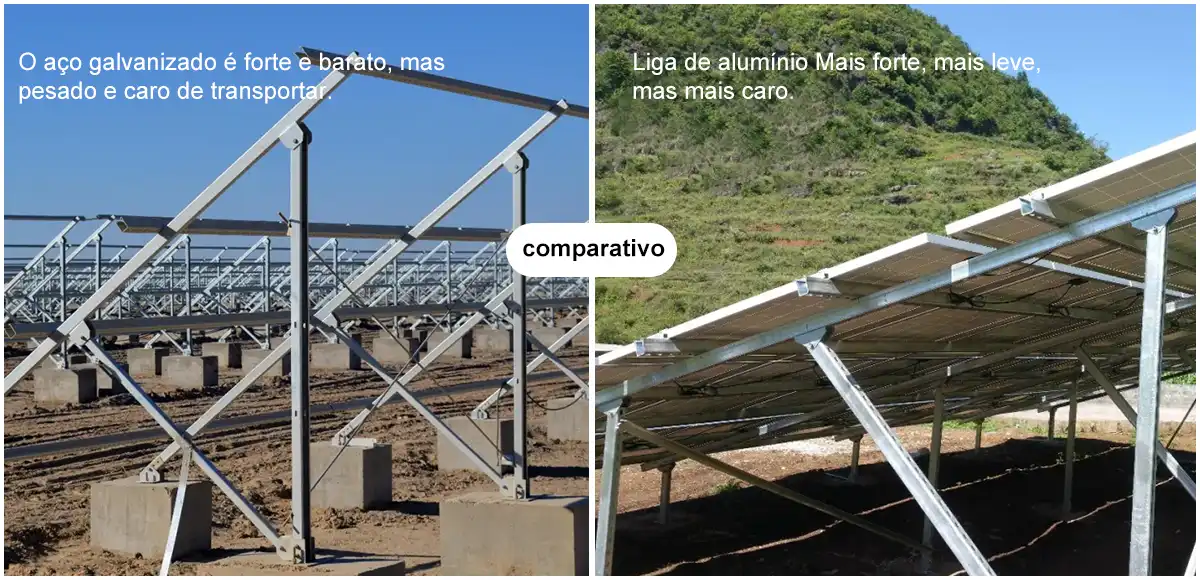

Os principais materiais do suporte de montagem são aço galvanizado e liga de alumínio. A resistência, o preço e o peso dos dois materiais são diferentes. Você pode escolher o suporte de montagem que mais lhe convier de acordo com suas necessidades.
O aço galvanizado tem alta resistência e baixo preço, mas é pesado e tem altos custos de transporte.
A liga de alumínio tem alta resistência e peso leve, mas é mais cara.
Os principais materiais do suporte de montagem são aço galvanizado e liga de alumínio. A resistência, o preço e o peso dos dois materiais são diferentes. Você pode escolher o suporte de montagem que mais lhe convier de acordo com suas necessidades.
O aço galvanizado tem alta resistência e baixo preço, mas é pesado e tem altos custos de transporte.
A liga de alumínio tem alta resistência e peso leve, mas é mais cara.
(3). Efeito de sombreamento:
O sombreamento de objetos criará sombras e afetará a capacidade de geração de energia dos módulos fotovoltaicos. Telhados muito sombreados não podem fornecer energia contínua.
Devemos tentar escolher locais desobstruídos para instalar painéis fotovoltaicos, ou remover as obstruções.
Devemos tentar escolher locais desobstruídos para instalar painéis fotovoltaicos, ou remover as obstruções.
(4). À prova d'água e durabilidade:
A cobertura precisa ter um bom desempenho à prova d'água para evitar danificar a estrutura da cobertura durante o processo de instalação e causar problemas de vazamento. Materiais duráveis podem garantir a operação estável a longo prazo do sistema fotovoltaico.
(5). Área de instalação:
O sistema fotovoltaico requer uma determinada área para organizar componentes suficientes para atingir a geração de energia esperada. Edifícios com áreas de cobertura demasiado pequenas não podem obter benefícios económicos. De modo geral, são necessários 5 a 6 metros quadrados de área efetiva de instalação para cada painel fotovoltaico KW. Daremos exemplos abaixo.
(6). Retorno do investimento:
As condições da cobertura devem atender aos requisitos básicos do sistema fotovoltaico para atingir o retorno do investimento esperado. Fatores como orientação, inclinação e sombreamento afetam diretamente a geração de energia e os benefícios econômicos do sistema. Com base nos cinco fatores acima, você pode avaliar se o seu telhado possui as condições básicas para a instalação de uma central fotovoltaica.
2. Quais telhados podem ser instalados com centrais fotovoltaicas
Telhados planos:
Instalação flexível, o ângulo dos módulos fotovoltaicos pode ser ajustado para maximizar a captação da luz solar. No entanto, podem ser necessários suportes e sistemas de fixação adicionais, aumentando os custos.
Cenários de aplicação:
Edifícios comerciais, plantas industriais, alguns edifícios residenciais
Telhado inclinado:
A estrutura é simples, o método do gancho é utilizado e o custo de instalação é relativamente baixo. Se o telhado estiver voltado na direção certa, o módulo fotovoltaico pode ser fixado diretamente no telhado. No entanto, o seu ângulo não é ajustável, sendo necessário garantir que a direção do telhado e o ângulo de inclinação sejam adequados.
Cenários de aplicação:
Edifícios residenciais, casas rurais, vilas, etc.
Telhado de telha:
Bonito e em harmonia com o estilo arquitetônico. Não há necessidade de destruir a estrutura do telhado durante a instalação. Geralmente, os painéis fotovoltaicos são instalados pelo método de fixação. A instalação é mais complicada e precisa ser fixada com firmeza para evitar vazamento de água.
Cenários de aplicação:
Edifícios residenciais, vilas e alguns edifícios comerciais.
Telhado metálico:
Alta resistência, boa durabilidade, relativamente fácil de instalar. Deve-se tomar cuidado para evitar corrosão galvânica.
Cenários de aplicação:
Plantas industriais, armazéns, edifícios comerciais.
Telhado da sala de sol rural:
A sala solar também é adequada para instalação de sistema de geração de energia fotovoltaica devido ao seu bom desempenho de iluminação
3. Quais coberturas são proibidas ou não adequadas para a construção de centrais fotovoltaicas?
O governo exige que sejam proibidos, por exemplo:
1. Edifícios comunitários antigos concluídos há mais de 25 anos;
2. Edifícios com riscos estruturais, de incêndio, elétricos e outros riscos de segurança;
3. Edifícios com níveis de avaliação de risco C e D;
4. Edifícios com telhados (incluindo telhas, estruturas de suporte de telhas e plataformas de telhado) que estão em mau estado há muito tempo e apresentam riscos estruturais e outros riscos de segurança;
5. Edifícios que estão previstos para serem demolidos ou abandonados no prazo de cinco anos;
6. Edifícios com cobertura voltada para a sombra como um todo ou com grandes áreas de sombreamento ao seu redor:
7. Edifícios com grande quantidade de poeira, calor e gases corrosivos no telhado ou ao redor deles;
8. Edifícios classificados como Classe A e Classe B em termos de risco de incêndio;
9. Áreas onde os padrões de luz solar de edifícios adjacentes podem ser reduzidos após a instalação
2. Edifícios com riscos estruturais, de incêndio, elétricos e outros riscos de segurança;
3. Edifícios com níveis de avaliação de risco C e D;
4. Edifícios com telhados (incluindo telhas, estruturas de suporte de telhas e plataformas de telhado) que estão em mau estado há muito tempo e apresentam riscos estruturais e outros riscos de segurança;
5. Edifícios que estão previstos para serem demolidos ou abandonados no prazo de cinco anos;
6. Edifícios com cobertura voltada para a sombra como um todo ou com grandes áreas de sombreamento ao seu redor:
7. Edifícios com grande quantidade de poeira, calor e gases corrosivos no telhado ou ao redor deles;
8. Edifícios classificados como Classe A e Classe B em termos de risco de incêndio;
9. Áreas onde os padrões de luz solar de edifícios adjacentes podem ser reduzidos após a instalação
Além da descrição acima, geralmente fazemos julgamentos com base no seguinte:
(1). Telhado velho ou danificado:
A estrutura está instável, vazando ou danificada. Porque a instalação de um sistema fotovoltaico exige que a cobertura tenha capacidade de carga suficiente e uma boa impermeabilização. Um telhado velho ou danificado não pode proteger estas condições básicas.
(2). Telhados mal orientados:
Norte (Hemisfério Norte) ou Sul (Hemisfério Sul). Dado que o sistema fotovoltaico necessita de receber o máximo de luz solar, uma má orientação reduzirá significativamente a eficiência da geração de energia, resultando num baixo retorno do investimento.
(3). Telhado severamente bloqueado:
Bloqueado por edifícios altos, árvores ou outros obstáculos. Como os módulos fotovoltaicos precisam ser expostos à luz solar durante todo o dia, obstruções causarão sombras e afetarão a eficiência da geração de energia. Telhados com resultados de análise de sombreamento insatisfatórios não são adequados para instalação de sistemas fotovoltaicos.
(4). A área do telhado é muito pequena:
A área do telhado é insuficiente para acomodar módulos fotovoltaicos suficientes. Como os sistemas fotovoltaicos requerem uma determinada área de instalação para gerar eletricidade suficiente, a área do telhado é demasiado pequena para obter benefícios económicos.
(5). A inclinação do telhado é inadequada:
A inclinação é muito grande ou muito pequena. Como o ângulo de inclinação ideal deve estar próximo da latitude local, um ângulo de inclinação muito grande ou muito pequeno reduzirá a eficiência de geração de energia do módulo fotovoltaico e afetará o desempenho geral.
Os telhados adequados para a instalação de usinas fotovoltaicas precisam ter boa orientação e inclinação, estabilidade estrutural e capacidade de carga suficientes, menos sombreamento e uma grande área de instalação. As coberturas que não são adequadas para a instalação de centrais fotovoltaicas devem-se principalmente a factores como idades ou danos, má orientação e inclinação, sombreamento severo e área muito pequena, que não consegue satisfazer os requisitos básicos para o funcionamento eficiente dos sistemas fotovoltaicos.
4.Área de instalação no telhado
Sistema solar de 10kw com bateria reservaocupa uma área de cerca de 55 metros quadrados a 100 metros quadrados. A área específica depende do tamanho do painel fotovoltaico, do método de instalação (telhado plano ou inclinado), da reserva de canais de manutenção e de outros fatores.
A base de cálculo da área útil inclui principalmente o tamanho e a densidade de instalação do painel fotovoltaico. Durante a própria instalação, é necessário considerar o canal de manutenção e o ângulo de luz e sombra, e reservar uma certa quantidade de espaço, para que a área real do piso seja maior. Para módulos fotovoltaicos de silício policristalino, o tamanho é 1,65 × 0,992 metros, e a área ocupada de 5kW é de cerca de 40-50 metros quadrados e 10kW é de cerca de 80-100 metros quadrados. Usando painéis fotovoltaicos de 600W, cada um ocupa uma área de cerca de 2,82 metros quadrados, e 10kW requer cerca de 55 metros quadrados.
O seguinte é um diagrama de caso real no local da instalação de umpoder infinitoSistema solar de 10kw com bateria reserva. Os painéis fotovoltaicos cobrem uma área de 67 metros quadrados e a bateria é de 10KWH.
