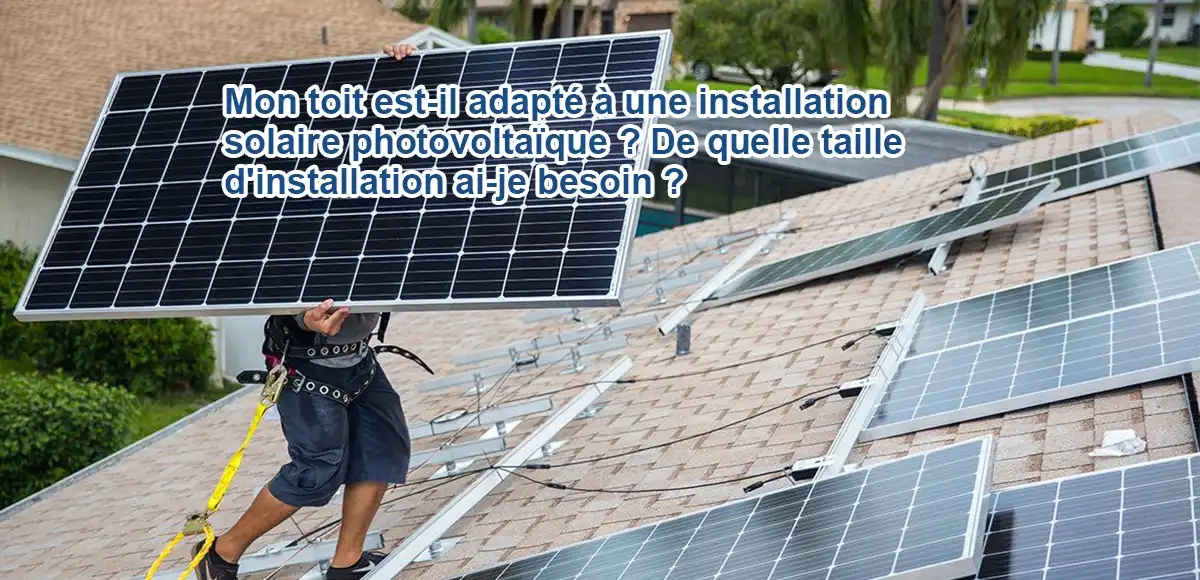

Votre toit est-il adapté à l'installation d'un système de production d'énergie solaire photovoltaïque ? De quelle surface d'installation ai-je besoin ?
2024-09-09
With the increasing shortage of fossil energy worldwide and the rapid popularization of clean energy, more and more families and businesses choose to install solar power generation systems. In order to better improve space utilization and power generation efficiency, photovoltaic power generation systems are recommended to be installed on the roof. However, many people do not know whether their home roof or commercial roof can be installed with a photovoltaic power generation system, and how much installation area is required.
In this article, we will introduce the requirements and scope of application of rooftop installation of solar photovoltaic power generation systems.
1. Quelles sont les conditions pour installer une centrale photovoltaïque sur le toit ?
(1). Efficacité du système photovoltaïque:
Les modules photovoltaïques doivent recevoir le maximum de rayonnement solaire, l'orientation et l'inclinaison sont donc des facteurs importants. Les meilleures conditions d'installation peuvent assurer le fonctionnement efficace du système photovoltaïque tout au long de l'année. Vous pouvez utiliser le logiciel PV SYSTEM pour confirmer la direction et l'angle d'installation. Il est généralement recommandé de choisir une installation orientée au sud dans les pays de l'hémisphère nord et une installation orientée au nord dans les pays de l'hémisphère sud pour maximiser l'efficacité de la production d'électricité.
L'angle du toit étant fixe, il nous est difficile de modifier l'angle d'installation.
L'angle du toit étant fixe, il nous est difficile de modifier l'angle d'installation.
(2). Stabilité structurelle et capacité portante:
Le toit doit pouvoir supporter le poids des modules photovoltaïques et des supports, et résister aux charges de vent et de neige. Les toits anciens ou structurellement instables ne conviennent pas à l'installation de systèmes photovoltaïques.

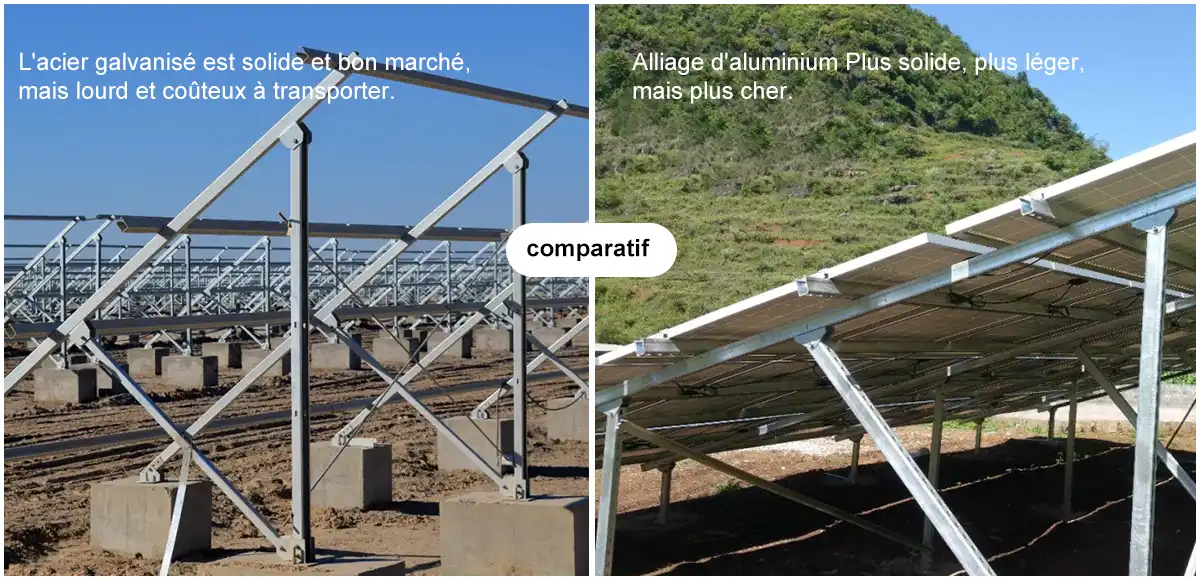

Les principaux matériaux des supports de montage sont l'acier galvanisé et l'alliage d'aluminium. La résistance, le prix et le poids des deux matériaux sont différents. Vous pouvez choisir le support de montage qui vous convient en fonction de vos besoins.
L'acier galvanisé a une résistance élevée et un prix bas, mais il est lourd et entraîne des coûts de transport élevés.
L'alliage d'aluminium a une résistance élevée et un poids léger, mais il est plus cher.
Les principaux matériaux des supports de montage sont l'acier galvanisé et l'alliage d'aluminium. La résistance, le prix et le poids des deux matériaux sont différents. Vous pouvez choisir le support de montage qui vous convient en fonction de vos besoins.
L'acier galvanisé a une résistance élevée et un prix bas, mais il est lourd et entraîne des coûts de transport élevés.
L'alliage d'aluminium a une résistance élevée et un poids léger, mais il est plus cher.
(3). Effet d'ombrage:
Les objets ombragés créent des ombres et affectent la capacité de production d'énergie des modules photovoltaïques. Les toits fortement ombragés ne peuvent pas fournir une production d'énergie continue.
Nous devons essayer de choisir des endroits dégagés pour installer les panneaux photovoltaïques ou de supprimer les obstacles.
Nous devons essayer de choisir des endroits dégagés pour installer les panneaux photovoltaïques ou de supprimer les obstacles.
(4). Imperméable et durable:
Le toit doit avoir une bonne étanchéité pour éviter d'endommager la structure du toit pendant le processus d'installation et de provoquer des problèmes de fuite. Des matériaux durables peuvent assurer le fonctionnement stable à long terme du système photovoltaïque.
(5). Zone d'installation:
Le système photovoltaïque nécessite une certaine surface pour disposer suffisamment de composants pour atteindre la production d'énergie attendue. Les bâtiments avec des surfaces de toit trop petites ne peuvent pas obtenir d'avantages économiques. En règle générale, 5 à 6 mètres carrés de surface d'installation effective sont nécessaires pour chaque panneau photovoltaïque de KW. Nous donnons des exemples ci-dessous.
(6). Retour sur investissement:
Les conditions de toiture doivent répondre aux exigences de base du système photovoltaïque pour obtenir le retour sur investissement attendu. Des facteurs tels que l'orientation, l'inclinaison et l'ombrage affectent directement la production d'électricité et les avantages économiques du système. Sur la base des cinq facteurs ci-dessus, vous pouvez évaluer si votre toit présente les conditions de base pour l'installation d'une centrale photovoltaïque.
2. Sur quels toits peut-on installer des centrales photovoltaïques
Toits plats:
Installation flexible, l'angle des modules photovoltaïques peut être ajusté pour maximiser la capture de la lumière solaire. Cependant, des supports et des systèmes de fixation supplémentaires peuvent être nécessaires, augmentant les coûts.
Scénarios d'application:
Bâtiments commerciaux, installations industrielles, certains bâtiments résidentiels
Toit en pente:
La structure est simple, la méthode du crochet est utilisée et le coût d'installation est relativement faible. Si le toit est orienté dans la bonne direction, le module photovoltaïque peut être fixé directement sur le toit. Cependant, son angle n'est pas réglable et il faut s'assurer que la direction du toit et l'angle d'inclinaison sont adaptés.
Scénarios d'application:
Bâtiments résidentiels, maisons rurales, villas, etc.
Toiture en tuiles:
Belle et en harmonie avec le style architectural. Pas besoin de détruire la structure du toit lors de l'installation. En général, les panneaux photovoltaïques sont installés à l'aide de la méthode de serrage. L'installation est plus compliquée et doit être solidement fixée pour éviter les fuites d'eau.
Scénarios d'application:
Bâtiments résidentiels, villas et certains bâtiments commerciaux.
Toiture en métal:
Résistance élevée, bonne durabilité, relativement facile à installer. Des précautions doivent être prises pour éviter la corrosion galvanique.
Scénarios d'application:
Installations industrielles, entrepôts, bâtiments commerciaux.
Toit de la chambre solaire rurale:
Sun room est également approprié pour installer le système de production d’énergie photovoltaïque en raison de sa bonne représentation d’éclairage
3. Quels toits sont interdits ou non adaptés à la construction de centrales photovoltaïques?
Le gouvernement exige qu'ils soient interdits, par exemple:
1. Bâtiments communautaires anciens achevés depuis plus de 25 ans;
2. Bâtiments présentant des risques structurels, d'incendie, électriques et autres risques de sécurité;
3. Bâtiments avec des niveaux d'évaluation des risques C et D;
4. Bâtiments dont les toits (y compris les tuiles, les structures porteuses en tuiles et les plates-formes de toit) sont en mauvais état depuis longtemps et présentent des risques structurels et autres risques de sécurité;
5. Bâtiments dont la démolition ou l'abandon est prévu dans les cinq ans;
6. Bâtiments dont le toit est entièrement orienté vers l'ombre ou avec de grandes zones d'ombre autour d'eux;
7. Bâtiments avec de grandes quantités de poussière, de chaleur et de gaz corrosifs sur le toit ou autour d'eux;
8. Bâtiments classés en classe A et classe B en termes de risque d'incendie;
9. Zones où les normes d'ensoleillement des bâtiments adjacents peuvent être réduites après l'installation;
2. Bâtiments présentant des risques structurels, d'incendie, électriques et autres risques de sécurité;
3. Bâtiments avec des niveaux d'évaluation des risques C et D;
4. Bâtiments dont les toits (y compris les tuiles, les structures porteuses en tuiles et les plates-formes de toit) sont en mauvais état depuis longtemps et présentent des risques structurels et autres risques de sécurité;
5. Bâtiments dont la démolition ou l'abandon est prévu dans les cinq ans;
6. Bâtiments dont le toit est entièrement orienté vers l'ombre ou avec de grandes zones d'ombre autour d'eux;
7. Bâtiments avec de grandes quantités de poussière, de chaleur et de gaz corrosifs sur le toit ou autour d'eux;
8. Bâtiments classés en classe A et classe B en termes de risque d'incendie;
9. Zones où les normes d'ensoleillement des bâtiments adjacents peuvent être réduites après l'installation;
En plus de la description ci-dessus, nous émettons généralement des jugements basés sur les éléments suivants:
(1). Toiture ancienne ou endommagée:
La structure est instable, fuit ou est endommagée. Car l'installation d'un système photovoltaïque nécessite que le toit ait une capacité de charge suffisante et une bonne étanchéité. Un toit ancien ou endommagé ne peut pas protéger ces conditions de base.
(2). Toiture mal orientée:
Nord (hémisphère nord) ou sud (hémisphère sud). Étant donné que le système photovoltaïque doit recevoir un ensoleillement maximal, une mauvaise orientation réduira considérablement l'efficacité de la production d'énergie, ce qui entraînera un faible retour sur investissement.
(3). Toiture gravement bloquée:
Bloqué par des immeubles de grande hauteur, des arbres ou d'autres obstacles. Étant donné que les modules photovoltaïques doivent être exposés au soleil toute la journée, les obstacles provoqueront des ombres et affecteront l'efficacité de la production d'électricité. Les toits dont les résultats d'analyse d'ombrage sont insatisfaisants ne conviennent pas à l'installation de systèmes photovoltaïques.
(4). La surface du toit est trop petite:
La surface du toit est insuffisante pour accueillir suffisamment de modules photovoltaïques. Étant donné que les systèmes photovoltaïques nécessitent une certaine surface d'installation pour produire suffisamment d'électricité, la surface du toit est trop petite pour obtenir des avantages économiques.
(5). L'inclinaison du toit est inappropriée:
L'inclinaison est trop grande ou trop petite. Étant donné que l'angle d'inclinaison optimal doit être proche de la latitude locale, un angle d'inclinaison trop grand ou trop petit réduira l'efficacité de production d'énergie du module photovoltaïque et affectera les performances globales.
Les toits adaptés à l'installation de centrales photovoltaïques doivent avoir une bonne orientation et une bonne inclinaison, une stabilité structurelle et une capacité de charge suffisantes, un ombrage réduit et une grande surface d'installation. Les toits qui ne sont pas adaptés à l'installation de centrales photovoltaïques sont principalement dus à des facteurs tels que des toits anciens ou endommagés, une mauvaise orientation et une mauvaise inclinaison, un ombrage important et une surface trop petite, qui ne peuvent pas répondre aux exigences de base pour un fonctionnement efficace des systèmes photovoltaïques.
4.Zone d'installation sur le toit
Le système solaire de 10 kW avec batterie de secours occupe une superficie d'environ 55 à 100 mètres carrés. La superficie spécifique dépend de la taille du panneau photovoltaïque, de la méthode d'installation (toit plat ou toit en pente), de la réservation ou non de canaux de maintenance et d'autres facteurs.
La base de calcul de la surface au sol comprend principalement la taille et la densité d'installation du panneau photovoltaïque. Lors de l'installation proprement dite, il est nécessaire de prendre en compte le canal de maintenance et l'angle de lumière et d'ombre, et de réserver une certaine quantité d'espace, de sorte que la surface au sol réelle sera plus grande. Pour les modules photovoltaïques en silicium polycristallin, la taille est de 1,65 × 0,992 mètre, et la surface occupée de 5 kW est d'environ 40 à 50 mètres carrés, et de 10 kW d'environ 80 à 100 mètres carrés. En utilisant des panneaux photovoltaïques de 600 W, chacun occupe une superficie d'environ 2,82 mètres carrés, et 10 kW nécessite environ 55 mètres carrés.
Ce qui suit est un schéma de cas réel sur site de l'installation d'un infinite power système solaire de 10 kW avec batterie de secours. Les panneaux photovoltaïques couvrent une superficie de 67 mètres carrés et la batterie est de 10 kWh.
