IP55
2× Sobredimensionamiento FV
Función de conmutación red / isla
Ahorro de espacio
Gestión local de datos EMS
Instalación y mantenimiento sencillos

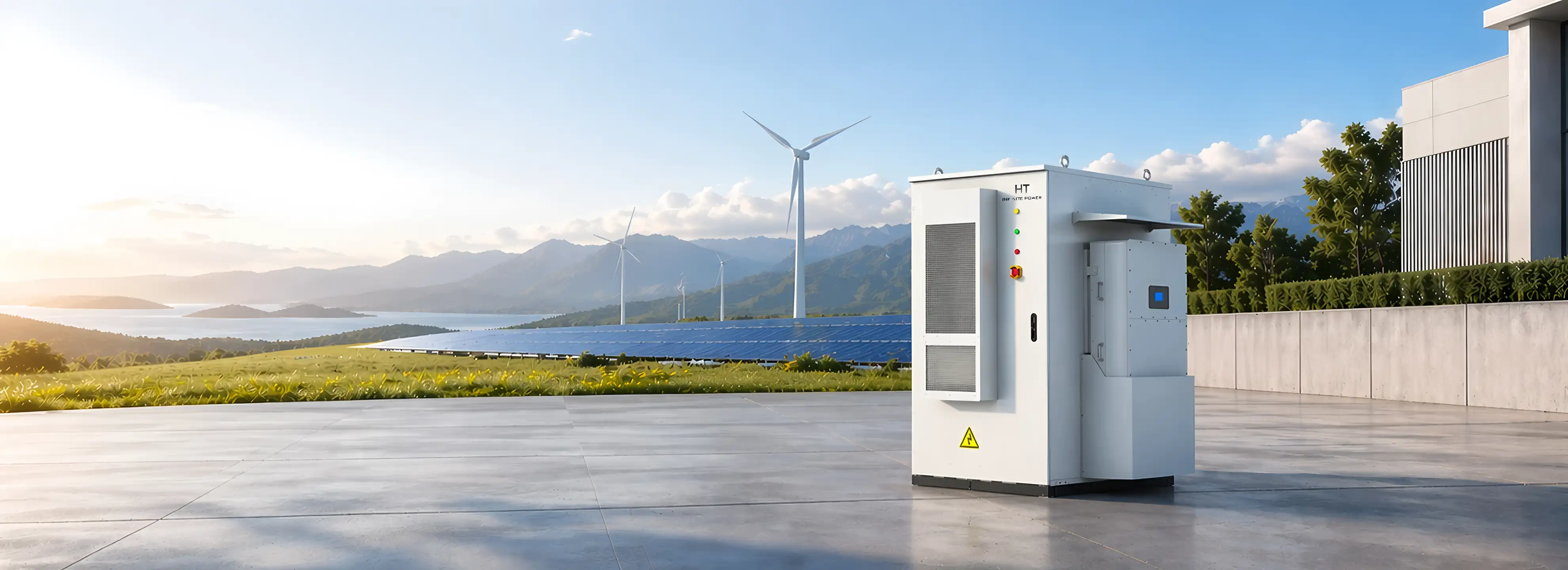

Características del sistema híbrido de almacenamiento de energía
● Integración FV ultra alta: sobredimensionamiento FV 2×, admite hasta 250 kW de entrada fotovoltaica (inversor de 125 kW), 10 MPPT, compatible con módulos de alta corriente de 21A, mejora significativamente la eficiencia de generación.
● Puertos de batería independientes duales: 2 interfaces de batería independientes, 100 A de carga/descarga cada una, permiten expansión flexible de capacidad y conexión de baterías de diferentes marcas y capacidades en cada inversor.
● Alta densidad energética: baterías de fosfato de hierro y litio (LiFePO₄) de marca Tier One de 314 Ah, que proporcionan alta capacidad de almacenamiento para los sistemas híbridos de 241 kWh, 261 kWh y 522 kWh.
● Monitorización inteligente: sistema de supervisión inteligente que controla en tiempo real el estado de operación del armario de almacenamiento y la salud de las baterías, con soporte para control remoto y gestión inteligente.
● Protección IP66/IP55 y alta adaptabilidad ambiental: inversor IP66, armario de baterías IP55, con diseño resistente a impactos, polvo y agua, permitiendo un funcionamiento estable en entornos exteriores exigentes.
Modelo :
Potencia AC nominal :
Corriente AC nominal :
Tensión AC nominal :
Potencia FV máxima de entrada :
Tensión FV máxima de entrada :
Tensión de arranque:
N.º de MPPT / N.º máximo de strings:
Corriente máxima de carga/descarga:
Número de puertos de batería:
Capacidad nominal de la batería:
Tensión nominal del sistema:
Tipo de batería:
Nivel de protección:
HT 80kW-261kWh , HT 125kW-261kWh
80kW / 125kW
121.6A/115.5A
3/N/PE, 220 V / 380 V, 230 V / 400 V
160kW / 250kW
950V
180V
10/20
100A*2
2
261kWh (Se puede ampliar hasta 2,61 MWh)
832V
Batería de fosfato de hierro y litio 314 Ah (LFP)
IP66 para el inversor híbrido, IP55 para el armario de baterías
Sistemas híbridos de almacenamiento de energía escalables y personalizables
❶ Según los requisitos del proyecto, se pueden seleccionar inversores individuales de 50 kW, 60 kW, 80 kW, 100 kW o 125 kW. Los inversores pueden conectarse en paralelo, soportando hasta 1,25 MW de operación en paralelo (armario STS opcional para más de 6 inversores).
❷ El sistema híbrido de almacenamiento de energía ofrece múltiples opciones de baterías de 241 kWh, 261 kWh y 522 kWh, y admite hasta 10 unidades en paralelo, permitiendo una escalabilidad del sistema hasta 1250 kW / 5220 kWh.
❸ El diseño es flexible y admite tanto configuración en armario integrado como diseño tipo contenedor.
❹ El inversor dispone de una interfaz multifuncional tres en uno, que permite la integración perfecta de energía fotovoltaica conectada a red, energía eólica y generadores diésel.
❺ El sistema híbrido de almacenamiento de energía es compatible con módulos de batería de 100 Ah a 314 Ah, reduciendo el coste total del sistema y cubriendo las necesidades de múltiples clientes.
❻ El sistema híbrido de almacenamiento de energía admite tanto refrigeración por aire como por líquido.
Diagrama de estructura del sistema híbrido de almacenamiento de energía
Inversor híbrido
Soporta acoplamiento en CC y CA, permitiendo modernizaciones y ampliaciones flexibles del sistema. Ofrece una interfaz versátil tres en uno para la integración perfecta de sistemas fotovoltaicos conectados a red, energía eólica y generadores diésel.
Módulo de batería 1P52S (celda)
Tensión: 166,4 V
●Simulación térmica con diseño de canales de flujo altamente optimizado.
●La diferencia de temperatura se mantiene dentro de 2 °C, garantizando estabilidad y fiabilidad de las celdas.
●Barrera térmica con carcasa metálica, sin propagación de calor a 1000 °C.
●Aislamiento térmico entre celdas para evitar la propagación del calor.
●Diseño preciso de protección contra incendios, con supresión de fuego dentro del módulo.
Sistema de gestión de baterías (BMS)
●Función de comunicación: comunicación con el sistema de gestión de energía (EMS), BMU, PCS y otros componentes.
●Función de cálculo: cálculo del SOC, SOH, capacidad de carga y descarga del sistema de baterías, y recopilación de información de valores extremos de las celdas del clúster, entre otros.
●Función de control: control de apertura y cierre del sistema de baterías.
●Protección por alarmas: alarma y protección ante anomalías del sistema de baterías.
●Función de balanceo: balanceo activo para garantizar la consistencia de las celdas dentro del sistema de baterías.
●Estrategia de control de temperatura: control inteligente de la temperatura.
●Función de almacenamiento: registro en tiempo real de logs importantes, eventos y datos recopilados.
Sistema de monitorización local y remota (EMS)
El software del sistema de monitorización es un sistema integral que integra el panel de control local, la plataforma en la nube y el EMS (Sistema de Gestión de Energía) a nivel de estación.
●Monitorización en tiempo real: recopila y muestra el estado de operación del equipo, datos clave e información de alarmas, permitiendo a los usuarios conocer el estado del sistema en todo momento.
●Gestión de alarmas y mantenimiento: alarmas locales visuales y acústicas, soporte para predicción de fallos, envío de alertas y gestión de mantenimiento, mejorando la eficiencia y la fiabilidad del sistema.
●Gestión remota: permite operaciones de conmutación, cambio de modos y configuración de parámetros del equipo, realizando control remoto y configuración a través de la red para mejorar la eficiencia de gestión.
●Optimización de la eficiencia energética: análisis de tendencias y evaluación de eficiencia energética basada en datos en la nube, ajustando dinámicamente el modo de operación según la estrategia establecida y las condiciones de carga en tiempo real para lograr una optimización energética.
Escenarios de aplicación del sistema híbrido de almacenamiento de energía personalizado

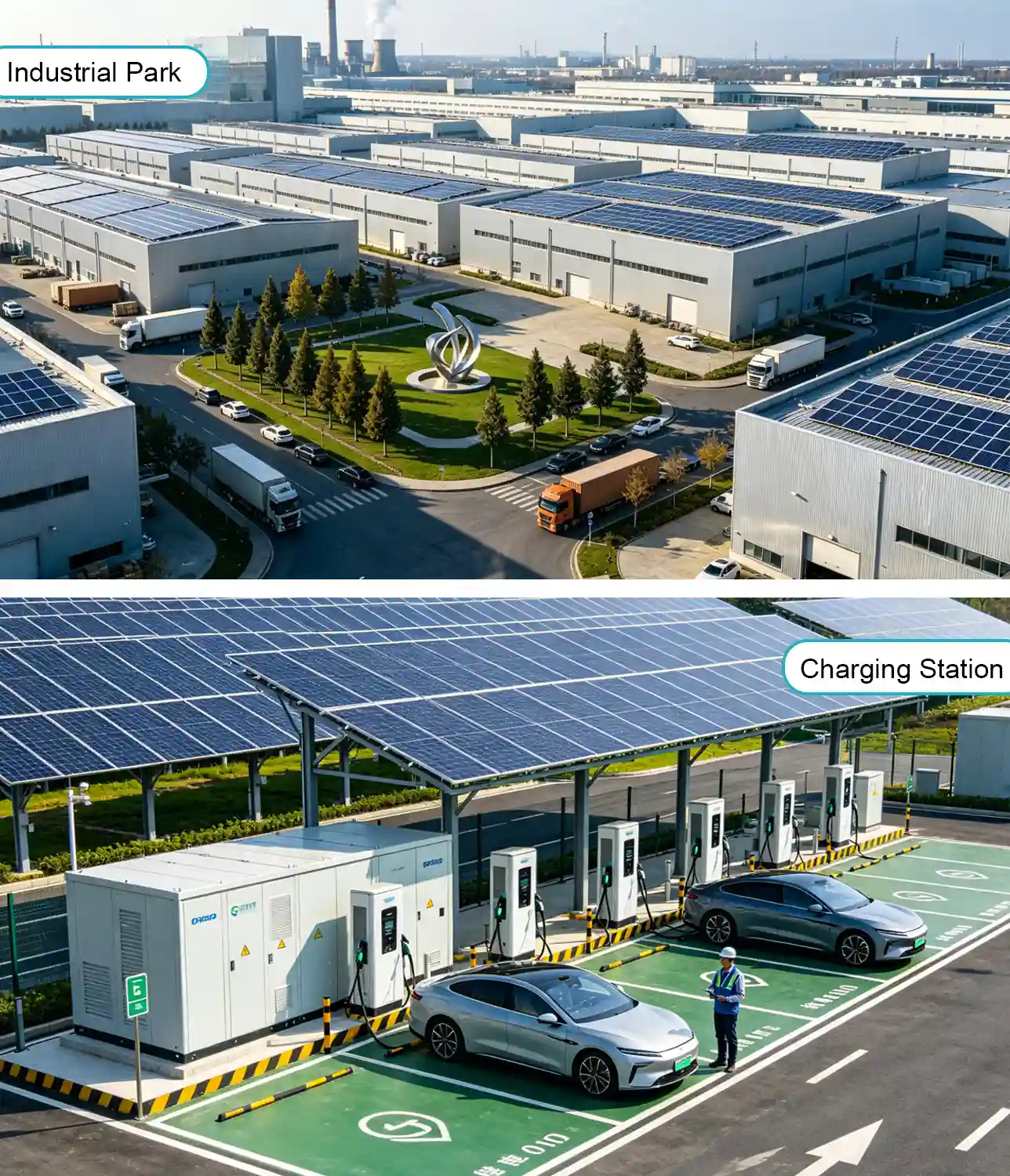

Parques industriales de alta demanda energética
Propuesta de valor del sistema híbrido de almacenamiento de energía:
● Gestión de la demanda: el sistema monitoriza la carga en tiempo real. Cuando equipos de alta potencia se ponen en marcha y provocan picos de carga, la batería descarga instantáneamente para realizar “peak shaving”, reduciendo los cargos mensuales por demanda.
● Respaldo en modo isla: en caso de fallo de la red, el sistema realiza una conmutación en menos de 10 ms para mantener alimentados los equipos críticos.
Estaciones de carga solar + almacenamiento
● Ampliación dinámica de capacidad del transformador: cuando varios vehículos eléctricos realizan carga rápida simultáneamente, el armario de baterías y la red suministran energía conjuntamente a los cargadores, evitando la sobrecarga del transformador.
● Arbitraje de energía en valle y pico: almacenar energía durante las horas nocturnas de baja tarifa y descargarla durante las horas diurnas de alta tarifa para la carga de vehículos eléctricos, aprovechando la diferencia de precios.

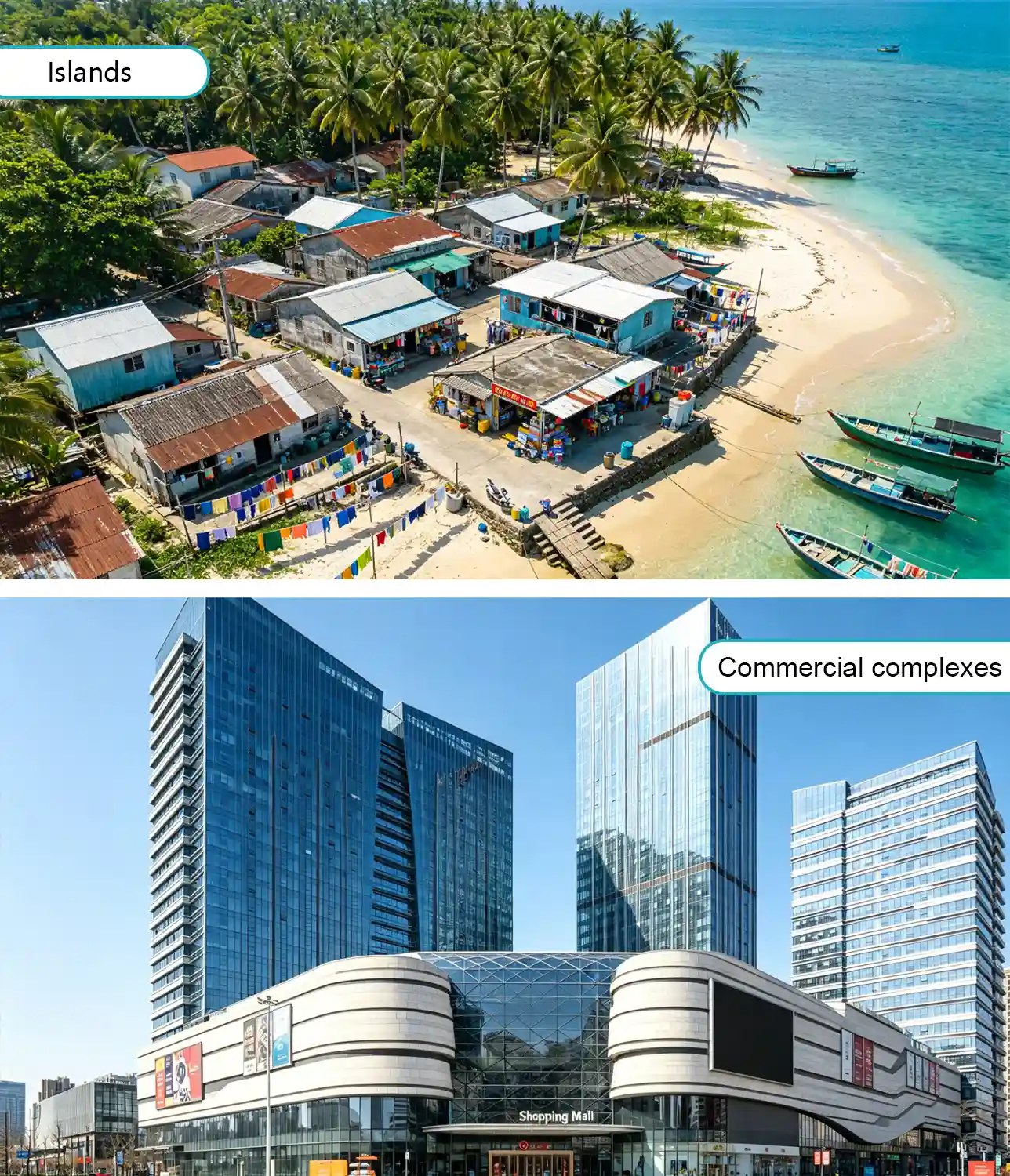

Islas, minas y zonas de red débil
Propuesta de valor del sistema híbrido de almacenamiento de energía:
● Operación híbrida con diésel: el inversor admite interfaz con generador diésel. Cuando la batería está baja, el generador arranca automáticamente y funciona en su punto de mayor eficiencia, permitiendo ahorrar más del 50% de combustible.
● Modo de formación de red (grid-forming): con hasta 10 unidades en paralelo, el sistema puede construir una microrred independiente para garantizar una operación estable en toda la mina o instalación insular.
Complejos comerciales y edificios de oficinas
● Alimentación de respaldo: sustituye a los generadores diésel para mantener operativos quirófanos de hospitales, ascensores de hoteles y sistemas de corriente débil durante cortes de energía.
● Programación basada en IA: mediante datos en la nube, el sistema optimiza automáticamente los ciclos de carga y descarga en función de previsiones meteorológicas y tarifas eléctricas del día siguiente.
Caso de instalación del sistema híbrido de almacenamiento de energía
Nigeria
Sistema híbrido de almacenamiento de energía: 60 kW / 120 kWh
Escenario de aplicación: Fábrica
Fecha de envío:Abril de 2025
Aplicación:Sistema con paneles solares de 50 kW, red eléctrica + PCS de 60 kW + batería de 120 kWh, proporcionando suministro eléctrico ininterrumpido para la línea de producción durante todo el día.
Greece
Sistema híbrido de almacenamiento de energía: 80 kW / 261 kWh
Escenario de aplicación:Clínica
Fecha de entrega:Octubre de 2025
Aplicación:para reducir la capacidad del transformador, se instaló un sistema híbrido de almacenamiento de energía de 80 kW + 261 kWh. El sistema almacena energía durante las horas valle y la descarga durante las horas pico para la carga de vehículos eléctricos, aprovechando la diferencia de precios para generar beneficios económicos.
Oriente Medio
Sistema híbrido de almacenamiento de energía:1,25 MW / 2,41 MWh
Escenario de aplicación:Planta de incineración de residuos
Fecha de entrega:Febrero de 2026
Aplicación:Suministro de energía ininterrumpido para una planta de incineración de residuos.
Fábrica y certificaciones
Sistema de almacenamiento de energía-EMC
Sistema de almacenamiento de energía-LVD
Convertidor de almacenamiento de energía-LVD
Convertidor de almacenamiento de energía-EMC
EN 50549-1:2019+A1
EN 50549-10:2022
¿Cómo obtener un proyecto BESS adecuado?
Collecter des informations sur les projets
Nous contacter
Nos ingénieurs élaborent des solutions et des devis pour vous
Installer
Utilisation
PREGUNTAS FRECUENTES
Ofrecemos configuraciones flexibles que incluyen capacidad de batería, selección del método de refrigeración (aire o líquido), potencia del inversor y dimensiones del armario, todo adaptado a los requisitos del sitio y los objetivos operativos.
Sí, es totalmente posible y no es necesario desmontar el equipo existente.
Mediante el método de acoplamiento en CA: instale el sistema híbrido de almacenamiento de energía HT en el lado de salida AC del inversor solar original.
El sistema monitoriza automáticamente la dinámica entre la energía solar, la red y la batería para maximizar el autoconsumo de la energía fotovoltaica, protegiendo al mismo tiempo la inversión existente.
Normalmente no, lo que reduce significativamente los costes de obra civil.
El inversor tiene un grado de protección IP66.
El armario de baterías tiene un grado de protección IP55.
Todo el sistema híbrido de almacenamiento de energía puede instalarse directamente en entornos exteriores como patios de fábricas, aparcamientos o azoteas.
El sistema es compatible con plataforma en la nube. Puede visualizar datos en tiempo real de generación, consumo y carga/descarga a través de una App móvil o portal web.
También admite actualizaciones remotas de firmware, notificaciones de alarmas de fallos y otras funciones de operación y mantenimiento.
