IP55
Sobredimensionamento FV 2x
Função de comutação On/Off Grid
Economia de espaço
Gerenciamento local de dados EMS
Instalação e manutenção fáceis
Características do sistema híbrido de armazenamento de energia
● Integração fotovoltaica ultraelevada: Sobredimensionamento FV de 2x, suporta até 250kW de entrada fotovoltaica (no inversor de 125kW), 10 MPPTs, compatível com módulos de alta corrente de 21A, aumentando significativamente a eficiência de geração de energia.
● Portas duplas independentes para baterias: 2 interfaces independentes de bateria, com carga/descarga de 100A cada, permitindo expansão flexível de capacidade e suporte à conexão de baterias de diferentes marcas e capacidades sob cada inversor.
● Alta densidade de energia: Baterias de fosfato de ferro-lítio 314Ah de marcas Tier One fornecem alta capacidade de armazenamento para todo o sistema híbrido de armazenamento de energia de 241kWh, 261kWh e 522kWh.
● Monitoramento inteligente: Equipado com um sistema inteligente de monitoramento, acompanha em tempo real o status operacional do gabinete de armazenamento de energia e a saúde das baterias, com suporte para controle remoto e gerenciamento inteligente.
● Proteção IP66/IP55 e forte adaptabilidade ambiental: Inversor com proteção IP66 e gabinete de bateria com proteção IP55, equipado com recursos antivibração, à prova de poeira e à prova d’água, garantindo operação estável em diversos ambientes externos severos.
Modelo :
Potência nominal CA :
Corrente nominal CA :
Tensão nominal CA :
Potência máxima de entrada FV :
Tensão máxima de entrada FV :
Tensão de partida:
Nº de MPPT / Nº máximo de strings:
Corrente máxima de carga/descarga:
Número de portas de bateria:
Capacidade nominal da bateria :
Tensão nominal do sistema :
Tipo de bateria :
Nível de proteção :
HT 80kW-261kWh , HT 125kW-261kWh
80kW / 125kW
121.6A/115.5A
3/N/PE, 220 V / 380 V, 230 V / 400 V
160kW / 250kW
950V
180V
10/20
100A*2
2
Pode ser expandido para 2,61MWh
832V
Bateria de fosfato de ferro-lítio 314Ah (LFP)
IP66 para o inversor híbrido, IP55 para o gabinete de baterias
Sistemas híbridos de armazenamento de energia escaláveis e personalizáveis
❶ Dependendo dos requisitos do projeto, podem ser selecionados inversores individuais de 50kW/60kW/80kW/100kW/125kW. Vários inversores podem operar em paralelo, suportando até 1,25MW de operação paralela (gabinete STS opcional para mais de 6 inversores).
❷ O sistema híbrido de armazenamento de energia oferece múltiplas opções de baterias de 241kWh, 261kWh e 522kWh, além de suportar até 10 unidades em paralelo, permitindo expansão do sistema até 1250kW / 5220kWh.
❸ O design é diversificado, suportando tanto configuração em gabinete integrado quanto estilo containerizado.
❹ O inversor fornece uma interface multifuncional três-em-um, permitindo integração perfeita com sistemas fotovoltaicos conectados à rede, geração eólica e geradores a diesel.
❺ O sistema híbrido de armazenamento de energia é compatível com módulos de bateria de 100Ah a 314Ah, reduzindo o custo geral do sistema e atendendo às necessidades de diferentes clientes.
❻ O sistema híbrido de armazenamento de energia suporta métodos de refrigeração a ar e refrigeração líquida.
Diagrama estrutural do sistema híbrido de armazenamento de energia
Inversor híbrido
Suporta acoplamento DC e AC, permitindo retrofits flexíveis e expansão do sistema. Oferece uma interface versátil três-em-um para integração contínua de sistemas fotovoltaicos conectados à rede, energia eólica e geradores a diesel.
Módulo de bateria 1P52S (célula)
Tensão: 166,4V
●Simulação térmica altamente otimizada com design de canais de fluxo.
●Diferença de temperatura dentro de 2℃, garantindo estabilidade e confiabilidade da célula.
●Barreira térmica com invólucro metálico, sem propagação de calor a 1000℃.
●Isolamento térmico entre células para evitar propagação de calor.
●Design preciso de proteção contra incêndio, com sistema de supressão de fogo dentro do módulo.
Sistema de Gerenciamento de Baterias (BMS)
●Função de comunicação: comunicação com o sistema de gerenciamento de energia (EMS), BMU, PCS e outros componentes;
●Função de cálculo: cálculo de SOC, SOH, capacidade de carga e descarga do sistema de bateria, além da análise de valores extremos de células e módulos do cluster;
●Função de controle: controle de abertura e fechamento do sistema de bateria;
●Proteção e alarmes: detecção de anomalias no sistema de bateria com alarmes e mecanismos de proteção;
●Função de balanceamento: balanceamento ativo para garantir a consistência das células no sistema de bateria;
●Estratégia de controle de temperatura: gerenciamento inteligente de temperatura;
●Função de armazenamento: registro em tempo real de logs importantes, eventos e dados coletados.
Sistema de monitoramento local e remoto (EMS)
O software do sistema de monitoramento é uma solução abrangente que integra painel de controle local, plataforma em nuvem e sistema EMS em nível de estação (Energy Management System).
●Monitoramento em tempo real: coleta e exibe o status de operação dos equipamentos, dados-chave e informações de alarmes, garantindo que os usuários possam acompanhar o estado do sistema a qualquer momento.
●Gestão de alarmes e manutenção: alertas locais sonoros e visuais, suporte a previsão de falhas, envio de alarmes e gestão de manutenção, aumentando a eficiência operacional e a confiabilidade do sistema.
●Gerenciamento remoto: suporte a operações de comutação, troca de modos e configuração de parâmetros dos equipamentos, permitindo controle remoto e ajuste de parâmetros via rede, melhorando a eficiência de gestão.
●Otimização da eficiência energética: análise de tendências e avaliação de eficiência energética baseada em dados na nuvem, ajustando dinamicamente o modo de operação dos equipamentos de acordo com estratégias definidas e condições de carga em tempo real para otimização energética.
Cenário de aplicação do sistema híbrido de armazenamento de energia personalizado

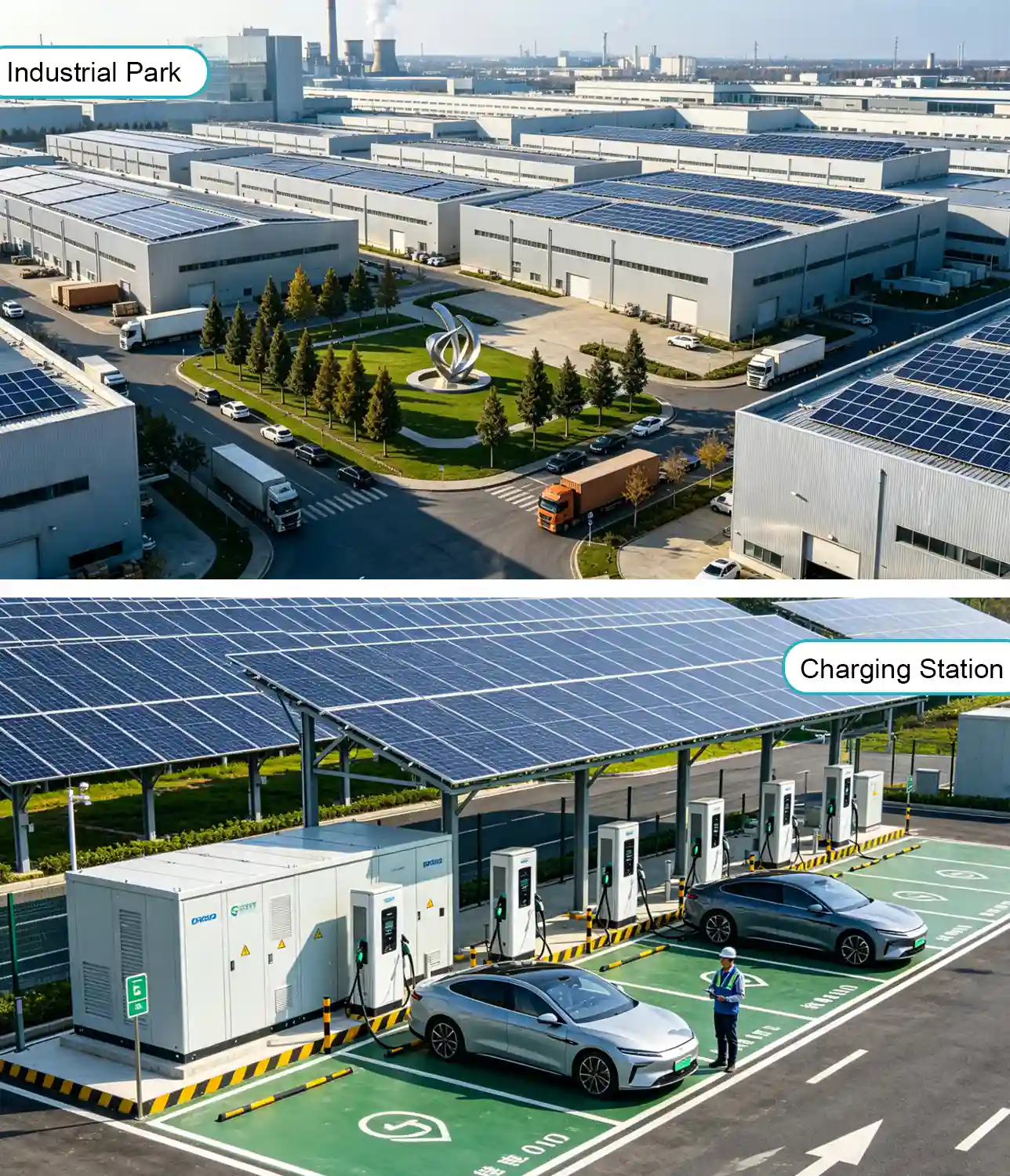

Parques industriais de alta demanda energética
Proposta de valor do sistema híbrido de armazenamento de energia:
● Gestão de demanda: o sistema monitora a carga em tempo real. Quando equipamentos de alta potência são acionados e causam picos de consumo, a bateria descarrega instantaneamente para “peak shaving”, reduzindo os custos mensais de demanda.
● Backup fora da rede: em caso de falha da rede elétrica, o sistema alterna em até 10 ms para manter os equipamentos críticos em operação.
Estações de carregamento solar + armazenamento
● Aumento dinâmico de capacidade do transformador: quando vários veículos elétricos realizam carregamento rápido simultaneamente, o gabinete de baterias e a rede elétrica fornecem energia em conjunto para os carregadores, evitando sobrecarga do transformador.
● Arbitragem de energia (ponta e vale): armazenamento de energia durante períodos de baixa tarifa (noite) e descarga durante períodos de alta tarifa (dia) para carregamento de veículos elétricos, aproveitando a diferença de preços.

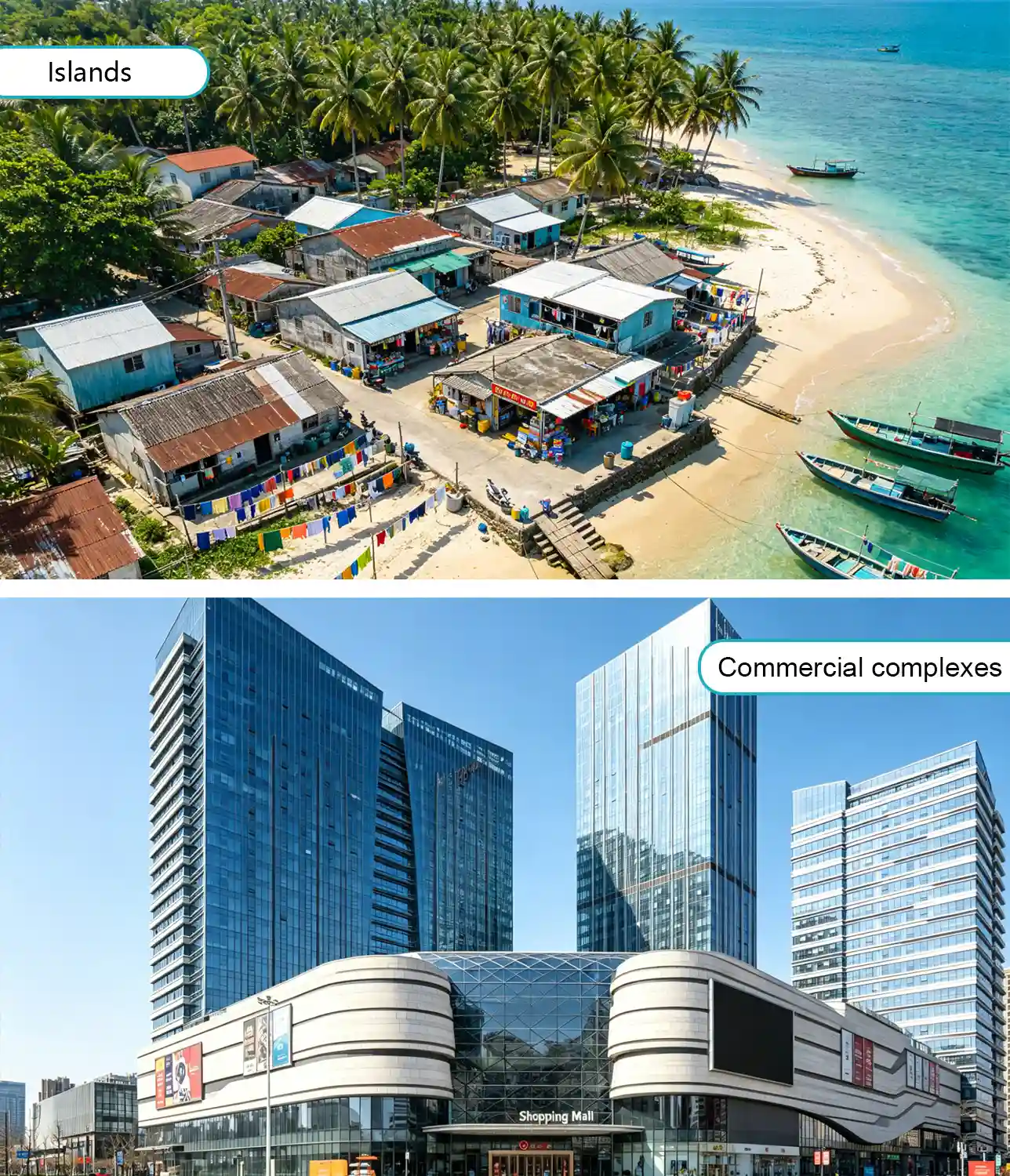

Ilhas, minas e áreas com rede fraca
Proposta de valor do sistema híbrido de armazenamento de energia:
● Operação híbrida com gerador a diesel: o inversor suporta interface com gerador a diesel. Quando a capacidade da bateria está baixa, o gerador inicia automaticamente e opera no seu ponto mais eficiente, reduzindo o consumo de combustível em mais de 50%.
● Modo de formação de rede (grid-forming): com até 10 unidades em paralelo, o sistema pode criar uma microrrede independente, garantindo operação estável em toda a mina ou instalação em ilha.
Complexos comerciais e edifícios de escritórios
● Energia de backup: substitui geradores a diesel para manter em operação salas cirúrgicas de hospitais, elevadores de hotéis e sistemas de corrente fraca durante falhas de energia.
● Agendamento baseado em IA: utilizando dados em nuvem, o sistema otimiza automaticamente os ciclos de carga e descarga com base em previsões meteorológicas e tarifas do dia seguinte.
Caso de instalação do sistema híbrido de armazenamento de energia
Nigéria
Sistema híbrido de armazenamento de energia: 60 kW / 120 kWh
Cenário de aplicação:Fábrica
Data de envio:Abril de 2025
Aplicação:Painéis solares de 50 kW, rede elétrica + PCS de 60 kW + bateria de 120 kWh, fornecendo energia ininterrupta para a linha de produção durante todo o dia.
Grécia
Sistema híbrido de armazenamento de energia: 80 kW / 261 kWh
Cenário de aplicação:Clínica
Data de entrega:Outubro de 2025
Aplicação:Para reduzir a capacidade necessária do transformador, foi instalado um sistema híbrido de armazenamento de energia de 80 kW + 261 kWh. O sistema armazena energia durante os horários de baixa tarifa e a descarrega para carregamento de veículos durante os horários de pico, obtendo lucro através da diferença de preço da energia.
Oriente Médio
Sistema híbrido de armazenamento de energia:1,25 MW / 2,41 MWh
Cenário de aplicação:Usina de incineração de resíduos
Data de entrega:Fevereiro de 2026
Aplicação:Fornece fornecimento de energia ininterrupto para uma usina de incineração de resíduos.
Fábrica e certificações
Sistema de Armazenamento de Energia-EMC
Sistema de Armazenamento de Energia-LVD
Conversor de armazenamento de energia – LVD
Conversor de armazenamento de energia – EMC
EN 50549-1:2019+A1
EN 50549-10:2022
Como Obter um Projeto de BESS Adequado?
Coletar informações do projeto
Contate-nos
Nossos engenheiros fazem soluções e cotações para você
Instalar
Usar
PERGUNTAS FREQUENTES
Oferecemos configurações flexíveis, incluindo capacidade da bateria, seleção do método de refrigeração (ar ou líquido), potência do inversor e dimensões do gabinete, tudo personalizado de acordo com os requisitos do seu projeto e objetivos operacionais.
Sim, é totalmente possível e não há necessidade de desmontar o equipamento existente.
Usando o método de acoplamento AC: instale o sistema híbrido de armazenamento de energia HT na saída AC do inversor fotovoltaico original.
O sistema irá monitorar automaticamente a dinâmica entre solar, rede elétrica e bateria, maximizando a taxa de autoconsumo da energia fotovoltaica, ao mesmo tempo em que protege o investimento existente.
Normalmente não, o que reduz significativamente os custos de construção civil.
Grau de proteção do inversor: IP66
Grau de proteção do gabinete de baterias: IP55
Todo o sistema híbrido de armazenamento de energia pode ser instalado diretamente em ambientes externos, como pátios industriais, estacionamentos ou telhados.
O sistema suporta plataforma em nuvem.
Você pode visualizar dados em tempo real de geração, consumo e carga/descarga por meio de aplicativo móvel ou portal web.
Também suporta atualizações remotas de firmware, notificações de alarmes de falha e outras funções de operação e manutenção.
