IP55
2× PV-overdimensionering
On-/off-grid schakelfunctie
Ruimtebesparend
Lokale databeheerfunctie van EMS
Eenvoudige installatie en onderhoud

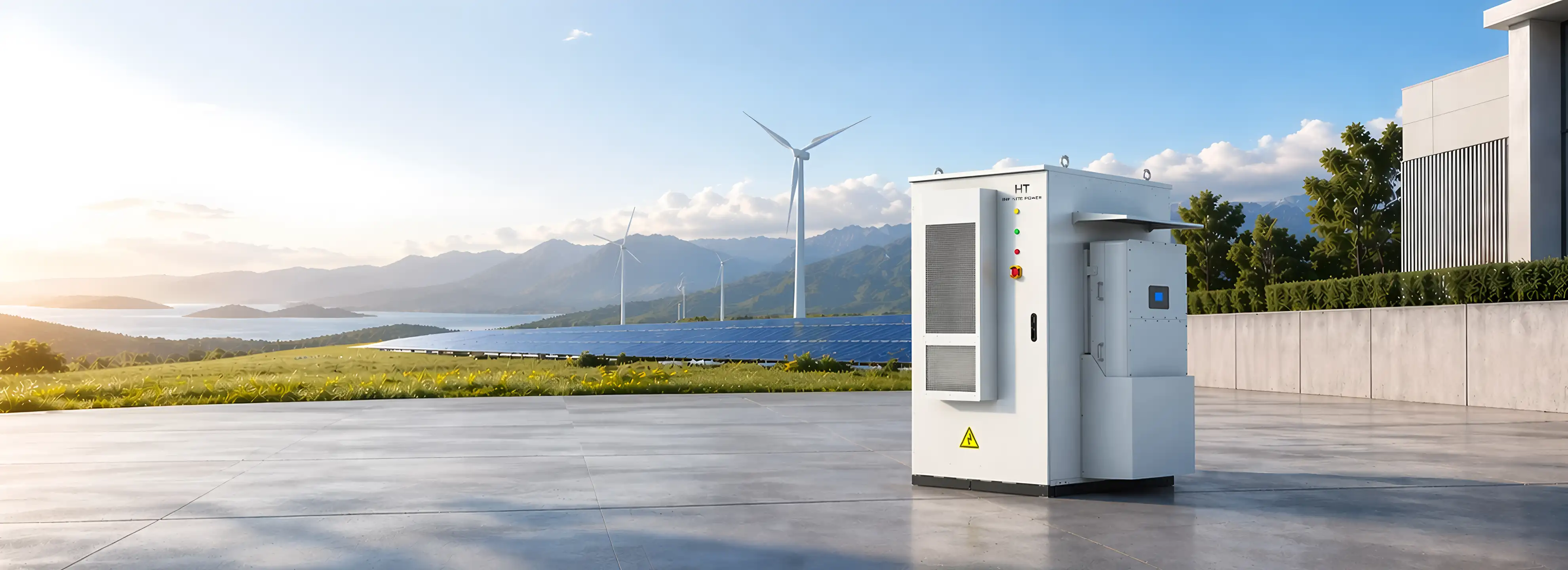

Kenmerken van het hybride energieopslagsysteem
● Ultra-hoge PV-integratie: 2× PV-overdimensionering, ondersteunt tot 250 kW PV-ingang (bij een 125 kW omvormer), 10 MPPT’s, compatibel met 21 A hoogstroommodules, wat de energieopbrengst aanzienlijk verhoogt.
● Dubbele onafhankelijke batterijpoorten: 2 onafhankelijke batterijinterfaces, elk met 100 A laad-/ontlaadcapaciteit, waardoor flexibele capaciteitsuitbreiding mogelijk is en aansluiting van batterijen met verschillende merken en capaciteiten per omvormer wordt ondersteund.
● Hoge energiedichtheid: Tier 1-merk 314 Ah lithium-ijzerfosfaatbatterijen bieden een hoge opslagcapaciteit voor het volledige 241 kWh, 261 kWh en 522 kWh hybride energieopslagsysteem.
● Intelligente monitoring: Uitgerust met een intelligent monitoringsysteem dat de operationele status van de energieopslagkast en de batterijgezondheid in realtime bewaakt, met ondersteuning voor afstandsbediening en slim beheer.
● IP66/IP55-bescherming en sterke omgevingsbestendigheid: Omvormer IP66, batterijcabine IP55, met schokbestendige, stofdichte en waterdichte eigenschappen, waardoor het systeem stabiel functioneert in diverse zware buitenomstandigheden.
Model :
Nominaal AC-vermogen:
Nominale AC-stroom:
Nominale AC-spanning:
Max. PV-ingangsvermogen:
Max. PV-ingangsspanning:
Opstartspanning:
Aantal MPPT / max. aantal strings:
Max. laad-/ontlaadstroom:
Aantal batterijpoorten:
Nominale batterijcapaciteit:
Nominale systeemspanning:
Batterijtype :
Beschermingsgraad:
HT 80kW-261kWh , HT 125kW-261kWh
80kW / 125kW
121.6A/115.5A
3/N/PE, 220 V / 380 V, 230 V / 400 V
160kW / 250kW
950V
180V
10/20
100A*2
2
261kWh (Kan worden uitgebreid tot 2,61 MWh)
832V
Lithium-ijzerfosfaatbatterij 314 Ah (LFP)
IP66 voor de hybride omvormer, IP55 voor de batterijcabine
Schaalbare en aanpasbare hybride energieopslagsystemen
❶ Afhankelijk van de projectvereisten kunnen afzonderlijke omvormers van 50 kW / 60 kW / 80 kW / 100 kW / 125 kW worden geselecteerd. Meerdere omvormers kunnen parallel worden geschakeld, met ondersteuning tot 1,25 MW parallelle omvormerwerking (STS-kast optioneel bij 6+ omvormers).
❷ Het hybride energieopslagsysteem biedt meerdere batterijpakketopties van 241 kWh, 261 kWh en 522 kWh en ondersteunt tot 10 eenheden in parallel, waardoor schaalbaarheid tot 1250 kW / 5220 kWh mogelijk is.
❸ Het ontwerp is veelzijdig en ondersteunt zowel een geïntegreerd kastontwerp als een containeroplossing.
❹ De omvormer biedt een multifunctionele drie-in-één interface, waarmee naadloze integratie van netgekoppelde fotovoltaïsche systemen, windenergie en dieselgeneratoren mogelijk is.
❺ Het hybride energieopslagsysteem is compatibel met batterijmodules van 100 Ah tot 314 Ah, wat de totale systeemkosten verlaagt en voldoet aan uiteenlopende klantbehoeften.
❻ Het hybride energieopslagsysteem ondersteunt zowel luchtkoeling als vloeistofkoeling.
Structuurdiagram van het hybride energieopslagsysteem
Hybride omvormer
Supports both DC and AC coupling, for flexible retrofits and system expansions, Offers a versatile three-in-one interface for seamless integration of on-grid PV, wind power, and diesel generators
Batterijmodule 1P52S (cel)
Spanning: 166,4 V
●Sterk geoptimaliseerd stromingskanaalontwerp op basis van thermische simulatie.
●Temperatuurverschil binnen 2°C, wat zorgt voor stabiele en betrouwbare celprestaties.
●Thermische barrière van metalen behuizing, geen warmtedoorgifte bij 1000°C.
●Thermische isolatie tussen cellen om warmteverspreiding te voorkomen.
●Nauwkeurig brandbeveiligingsontwerp met geïntegreerde brandblussing binnen het batterijpakket.
Batterijbeheersysteem (BMS)
●Communicatiefunctie: communicatie met het energiebeheersysteem (EMS), BMU, PCS en andere componenten.
●Rekenfunctie: berekent SOC, SOH, laad- en ontlaadcapaciteit van het batterijsysteem en registreert extreme waarden van celclusters.
●Regel- en controlefunctie: stuurt het openen en sluiten van het batterijsysteem aan.
●Alarm- en beveiligingsfunctie: alarm en bescherming bij afwijkingen in het batterijsysteem.
●Balanceringsfunctie: actieve balancering om de consistentie van batterijcellen in het systeem te waarborgen.
●Temperatuurregelstrategie: intelligente temperatuurregeling.
●Opslagfunctie: realtime registratie van belangrijke logbestanden, gebeurtenissen en verzamelde gegevens.
Lokaal en op afstand monitoringssysteem (EMS)
Het monitoringsysteem is een uitgebreid besturingssysteem dat een lokaal bedieningspaneel, een cloudplatform en een stationsniveau EMS (Energy Management System) integreert.
●Realtime monitoring: verzamelt en toont de operationele status van apparatuur, belangrijke data en alarminformatie, zodat gebruikers op elk moment inzicht hebben in de systeemstatus.
●Alarm- en onderhoudsbeheer: lokale akoestische en visuele alarmmeldingen, ondersteuning voor foutvoorspelling, alarmmelding en onderhoudsbeheer, wat de operationele efficiëntie en betrouwbaarheid van het systeem verbetert.
●Beheer op afstand: ondersteunt schakelhandelingen, moduswisselingen en parameterinstellingen van de apparatuur, waardoor afstandsbediening en configuratie via het netwerk mogelijk zijn en de beheerefficiëntie wordt verhoogd.
●Energie-efficiëntie-optimalisatie: trendanalyse en energie-efficiëntiebeoordeling op basis van clouddata, waarbij de bedrijfsmodus dynamisch wordt aangepast op basis van ingestelde strategieën en realtime belastingcondities om energie-optimalisatie te realiseren.
Gepersonaliseerde toepassingsscenario’s voor hybride energieopslagsystemen

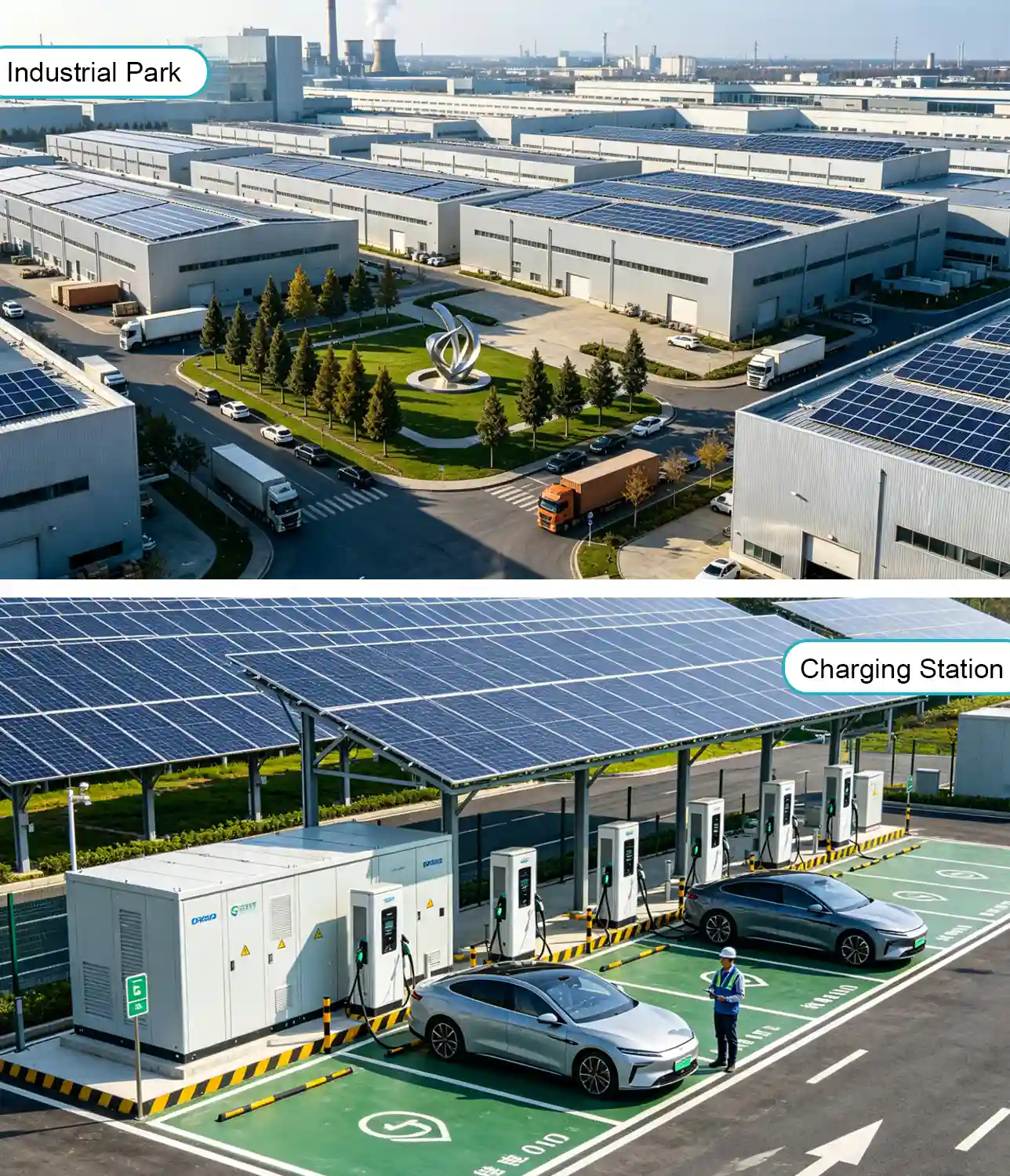

High-energy industriële parken
Waardepropositie van het hybride energieopslagsysteem:
● Demand management: Het systeem bewaakt de realtime belasting. Wanneer zware apparatuur wordt ingeschakeld en piekbelastingen veroorzaakt, ontlaadt de batterij direct voor “peak shaving”, waardoor maandelijkse capaciteitskosten worden verlaagd.
● Off-grid back-up: Bij netuitval schakelt het systeem binnen 10 ms over om kritische apparatuur van stroom te blijven voorzien.
Solar-opslag-laadstations
● Dynamische transformatorverhoging: Wanneer meerdere EV’s tegelijk snel laden, leveren de batterijcabine en het net samen stroom aan de laadpalen, waardoor overbelasting van de transformator wordt voorkomen.
● Peak-valley arbitrage: Energie wordt opgeslagen tijdens daluren met lage tarieven en ontladen tijdens piekuren met hoge tarieven voor EV-laden, waardoor het prijsverschil wordt benut.
Eilanden, mijnen en zwakke netgebieden
Waardepropositie van het hybride energieopslagsysteem:
● Diesel-hybride werking: De omvormer ondersteunt een interface voor dieselgeneratoren. Wanneer de batterijcapaciteit laag is, start de generator automatisch en draait deze op het meest efficiënte vermogensniveau, waardoor meer dan 50% brandstof kan worden bespaard.
● Grid-forming modus: Met tot 10 parallel geschakelde units kan het systeem een onafhankelijk microgrid opbouwen om stabiele werking te garanderen voor de gehele mijn- of eilandinstallatie.
Commerciële complexen en kantoorgebouwen
● Noodstroomvoorziening: Vervangt dieselgeneratoren en houdt operatiekamers in ziekenhuizen, hotelliften en zwakstroomsystemen operationeel tijdens stroomuitval.
● AI-gestuurde planning: Op basis van clouddata optimaliseert het systeem automatisch laad- en ontlaadstrategieën op basis van weersvoorspellingen en verwachte tarieven voor de volgende dag.
Installatiecase van het hybride energieopslagsysteem
Nigeria
Hybride energieopslagsysteem: 60 kW / 120 kWh
Toepassingsscenario:：Fabriek
Verzenddatum:April 2025
Toepassing:50 kW zonnepanelen, netaansluiting + 60 kW PCS + 120 kWh batterij, die een ononderbroken stroomvoorziening voor de productielijn gedurende de hele dag levert.
Greece
Hybride energieopslagsysteem: 80 kW / 261 kWh
Toepassingsscenario:Kliniek
Leveringsdatum:oktober 2025
Toepassing:Om de transformatorcapaciteit te verlagen werd een 80 kW + 261 kWh hybride energieopslagsysteem geïnstalleerd. Dit systeem slaat energie op tijdens daluren en ontlaadt deze om voertuigen tijdens piekuren te laden, waardoor wordt geprofiteerd van het prijsverschil.
Midden-Oosten
Hybride energieopslagsysteem:1,25 MW / 2,41 MWh
Toepassingsscenario:Afvalverbrandingsinstallatie
Leveringsdatum:Februari 2026
Toepassing:Biedt een ononderbroken stroomvoorziening voor een afvalverbrandingsinstallatie.
Fabriek & Certificeringen
Energieopslagsysteem-EMC
Energieopslagsysteem-LVD
Energieopslagconverter-LVD
Energieopslagconverter-EMC
EN 50549-1:2019+A1
EN 50549-10:2022
Hoe een geschikt BESS-project te verkrijgen?
Coletar Informações dos Projetos
Contacte-nos
Nossos Engenheiros Criam Soluções e Orçamentos para Você
Instalar
Utilizar
VEELGESTELDE VRAGEN
Wij bieden flexibele configuraties aan, waaronder batterijcapaciteit, keuze van koelmethode (lucht- of vloeistofkoeling), omvormervermogen en kastafmetingen, allemaal afgestemd op uw projectlocatie en operationele eisen.
Dat is volledig mogelijk en er is geen noodzaak om bestaande apparatuur te demonteren.
Via AC-koppeling: installeer het HT hybride energieopslagsysteem aan de AC-uitgangszijde van de bestaande zonne-omvormer.
Het systeem monitort automatisch de dynamiek van zonne-energie, net en batterij om het eigen verbruik van PV-energie te maximaliseren en tegelijkertijd de bestaande investering te beschermen.
Meestal niet, wat aanzienlijk bespaart op civiele bouwkosten.
De omvormer heeft een IP66-beschermingsgraad.
De batterijcabine heeft een IP55-beschermingsgraad.
Het volledige hybride energieopslagsysteem kan direct worden geïnstalleerd in open omgevingen zoals fabrieksterreinen, parkeerplaatsen of daken.
Het systeem ondersteunt een cloudplatform. U kunt realtime gegevens over opwekking, verbruik en laad-/ontlaadstatus bekijken via een mobiele app of webportaal.
Daarnaast ondersteunt het systeem firmware-updates op afstand, pushmeldingen voor storingen en andere O&M-functies.
