Direct aangesloten hoogspannings-PCS in batterij-energieopslagsystemen
2026-03-13
Batterij-energieopslagsystemen hebben traditioneel een vertrouwde architectuur gevolgd: de omvormer werkt op lage spanning en een step-up transformator verhoogt de uitgangsspanning naar het middenspanningsnet. Deze structuur functioneert al jarenlang betrouwbaar en is nog steeds gebruikelijk in veel installaties.
Tegelijkertijd wordt in grootschalige projecten een alternatieve benadering steeds zichtbaarder. In plaats van een transformator te gebruiken, kan het vermogensconversiesysteem rechtstreeks middenspannings-AC genereren en direct op de netbus worden aangesloten. Deze architectuur wordt meestal aangeduid als een high-voltage direct-connected PCS.
Op het eerste gezicht lijkt de verandering eenvoudig — de transformator verwijderen en de efficiëntie verbeteren. In de praktijk reiken de gevolgen echter veel verder. Directe aansluiting beïnvloedt de convertertopologie, het isolatieontwerp, de coördinatie van beveiligingen en zelfs de langetermijneconomie van de opslaginstallatie.
Het begrijpen van deze veranderingen is belangrijk voor ingenieurs en projectontwikkelaars die moderne architecturen voor batterij-energieopslag evalueren.
Waarom de transformator wordt verwijderd
Efficiëntieberekening in de praktijk
Het belangrijkste argument is eenvoudig: verwijder een conversiestap en er gaat minder energie verloren. Wanneer je de cijfers bekijkt, blijkt al snel dat dit meer is dan een marketingclaim.
Neem een typische conventionele keten:
-
efficiëntie van een laagspannings-PCS ≈ 98% (0,98)
-
efficiëntie van een step-up transformator ≈ 98,5% (0,985)
Totale end-to-end efficiëntie = 0,98 × 0,985 = 0,9653, wat betekent dat ongeveer 96,5% van de batterij-energie de middenspanningszijde bereikt.
Een omvormer die rechtstreeks hoogspanning genereert met een efficiëntie van 98,5% levert een verbetering op van ongeveer 1,85 procentpunt. Dat lijkt weinig, totdat je dit vermenigvuldigt met de jaarlijkse energie-throughput van de installatie. Voor een installatie die 100.000 MWh per jaar levert, betekent een winst van 1,85% ongeveer 1.850 MWh per jaar — zeker niet verwaarloosbaar.
Wanneer je dit omzet in financiële waarde in een markt met zelfs bescheiden energieprijzen en inkomsten uit nevendiensten, verandert dat efficiëntieverschil van een theoretische voetnoot in een reële economische hefboom.
Wanneer je dit omzet in financiële waarde in een markt met zelfs bescheiden energieprijzen en inkomsten uit nevendiensten, verandert dat efficiëntieverschil van een theoretische voetnoot in een reële economische hefboom.
Milliseconden doen ertoe — diensten die snelheid belonen
Een andere reden is de dynamische prestatie. Transformatoren bevatten magnetische componenten en reageren niet graag op veranderingen op een tijdschaal van milliseconden. Multilevel-omvormers werken via halfgeleiderschakelingen en digitale regelkringen die in het micro- en millisecondebereik opereren. Die snelheid maakt deelname mogelijk aan diensten die snelle respons expliciet belonen: snelle frequentierespons, synthetische inertie en reactieve vermogenscompensatie op millisecondenniveau. Dit zijn inkomstenstromen die een keten met een transformator als tussenstap minder gemakkelijk kan realiseren.
Middenspanning opbouwen met modulaire converters
Aantal modules en spanningsberekening
Conceptueel is de aanpak vrij eenvoudig: in plaats van één grote hoogspanningsfase te bouwen, stapel je veel beheersbare modules. De berekening is letterlijk en ook praktisch bruikbaar voor inkoop- en systeemplanning.
Als de DC-link van een module ongeveer 400 V bedraagt, zijn ongeveer 25 modules in serie nodig om circa 10 kV te genereren:
- 400 V × 25 ≈ 10.000 V
Dit laat zien waarom het aantal modules belangrijk is: om distributiespanningen te bereiken werk je niet met een paar blokken, maar met tientallen. Het voordeel is modulariteit — redundantie, geleidelijke schaalbaarheid en eenvoudiger beheer van reserveonderdelen. Het nadeel is een groter aantal componenten, complexere bekabeling en aanzienlijk hogere eisen aan de overkoepelende besturing.
Besturingsuitdagingen: balancering en circulerende stromen
Het stapelen van modules creëert een nieuwe klasse van regelproblemen. Elke module moet op het juiste moment de juiste spanning en fase leveren. Wanneer één module afwijkt in DC-offset of timing, kan dat vervorming of extra belasting elders in het systeem veroorzaken.
Twee praktische kwesties komen in de praktijk steeds weer naar voren:
- Circulerende stromen tussen modules.
Kleine asymmetrieën in impedantie kunnen circulerende stroomlussen veroorzaken. Als hier geen aandacht aan wordt besteed, leiden deze tot extra verliezen en warmteontwikkeling. Een goed ontwerp van de lay-out en aandacht voor parasitaire impedanties kunnen het probleem aanzienlijk beperken, maar het is een ontwerpaspect dat vooraf moet worden meegenomen — niet iets dat eenvoudig achteraf kan worden opgelost wanneer de installatie al gebouwd is. - Spanningsbalancering en bypass-strategieën.
De besturing moet actief de DC-spanningsniveaus van de modules beheren en mechanismen bieden om een defecte module te omzeilen of te isoleren zonder dat de volledige keten wordt uitgeschakeld. Ontwerp daarom voor een gecontroleerde, gedegradeerde bedrijfsmodus: laat de installatie met een lagere capaciteit blijven functioneren in plaats van volledig uit te vallen.
Operationele en veiligheidsaspecten
Isolatie, partiële ontlading en IMD in de dagelijkse werking
Wanneer de transformator wordt verwijderd, verdwijnt ook een laag elektrische buffering. Dat verandert de benadering van isolatie.
Middenspanningsapparatuur vereist daarom:
- Grotere kruipafstanden en isolatieafstanden
- behuizingen die ontworpen zijn voor corona-effecten en vochtbeheersing, en
- Geïntegreerde monitoring van partiële ontlading (PD) en online isolatiemonitoringapparaten (IMD).
In de praktijk verschuiven IMD- en PD-tests van “handig om te hebben” naar routinematige instrumenten. Wekelijkse of maandelijkse trendanalyse van PD-activiteit kan veroudering van isolatie al detecteren lang voordat er een storing optreedt. Juist deze vroege detectie helpt de beschikbaarheid van direct gekoppelde installaties te waarborgen.
Coördinatie van beveiliging met netbeheerders
Op omvormers gebaseerde energiebronnen gedragen zich anders tijdens storingen: ze leveren een lagere kortsluitstroom en vertonen andere afklinkkarakteristieken. Netbeheerders en hun traditionele beveiligingsrelais zijn meestal afgestemd op hoge en langdurige foutstromen van synchrone machines. Deze mismatch leidt vaak tot twee situaties: ongewenste uitschakelingen of het niet selectief uitschakelen van fouten.
De oplossing is om relaiscoördinatie als een expliciet ontwerponderdeel te behandelen. Gefaseerde tests samen met de netbeheerder — waaronder witness-tests voor fault-ride-through, gecontroleerde injectietests en harmonische metingen — zijn geen optie maar een vereiste stap. Verwacht dat de relaiscurves meerdere keren worden aangepast en dat er verschillende iteraties nodig zijn voordat de beveiligingsinstellingen voor beide partijen acceptabel zijn.
De oplossing is om relaiscoördinatie als een expliciet ontwerponderdeel te behandelen. Gefaseerde tests samen met de netbeheerder — waaronder witness-tests voor fault-ride-through, gecontroleerde injectietests en harmonische metingen — zijn geen optie maar een vereiste stap. Verwacht dat de relaiscurves meerdere keren worden aangepast en dat er verschillende iteraties nodig zijn voordat de beveiligingsinstellingen voor beide partijen acceptabel zijn.
Beheer van batterijclusters en gedrag op moduleniveau
Een praktisch voordeel van de modulaire benadering is clustergebaseerd BMS: elke vermogensmodule kan het batterijcluster dat erachter zit zelfstandig beheren, inclusief balanceren en isoleren. Dat maakt vervanging van onderdelen en gefaseerde uitbreidingen operationeel eenvoudiger.
Toch betekent dit niet dat discipline in de inkoopfase minder belangrijk wordt. Wanneer clusters vanaf het begin slecht op elkaar zijn afgestemd — bijvoorbeeld qua capaciteit, impedantie of state-of-health — moet de PCS-regeling harder werken om ze in balans te houden. Het resultaat is meer cyclische belasting voor bepaalde clusters en een snellere veroudering.
Kort gezegd: clustergebaseerde besturing biedt flexibiliteit, maar vervangt niet de noodzaak van zorgvuldige batterijselectie en een goed uitgevoerde inbedrijfstelling.
Toch betekent dit niet dat discipline in de inkoopfase minder belangrijk wordt. Wanneer clusters vanaf het begin slecht op elkaar zijn afgestemd — bijvoorbeeld qua capaciteit, impedantie of state-of-health — moet de PCS-regeling harder werken om ze in balans te houden. Het resultaat is meer cyclische belasting voor bepaalde clusters en een snellere veroudering.
Kort gezegd: clustergebaseerde besturing biedt flexibiliteit, maar vervangt niet de noodzaak van zorgvuldige batterijselectie en een goed uitgevoerde inbedrijfstelling.
Economische afwegingen over de levensduur van het systeem
CAPEX versus OPEX — hoe de 1–2% efficiëntiewinst te monetariseren
De initiële investeringskosten voor een direct gekoppelde PCS zijn doorgaans hoger — meer halfgeleiders, meer sensoren, uitgebreidere regelhardware en strengere isolatie-eisen. Maar wanneer je naar de volledige levenscyclus kijkt, verandert het perspectief.

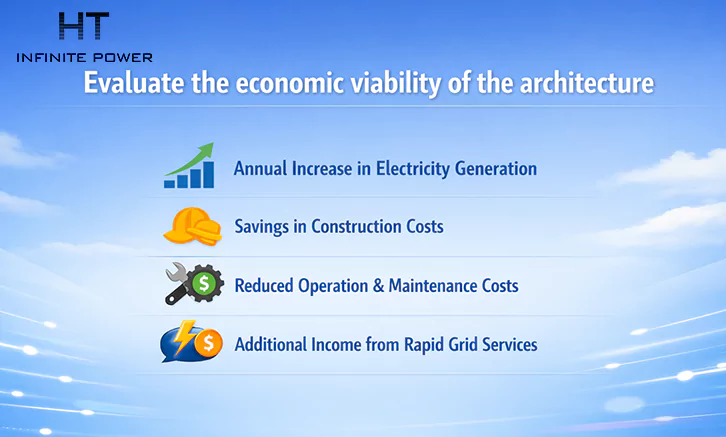

Een beknopte checklist die ik vaak gebruik tijdens financiële modellering:
1.Jaarlijkse extra energie door efficiëntiewinst (MWh/jaar) × energieprijs = terugkerende waarde.
2.Vermeden civiele kosten (transformatorfunderingen, hijswerk met kranen, oliebekken, akoestische omkastingen) berekend als een eenmalige besparing.
3.Verschil in onderhoud: periodiek onderhoud van transformatoren versus diagnostiek en reserveonderdelen voor modulaire vermogenselektronica.
4.Extra inkomsten uit snelle netdiensten die een snellere converter kan leveren.
Wanneer je deze inkomstenstromen contant maakt (NPV) over een periode van 10–20 jaar, blijkt de hogere CAPEX vaak goed te rechtvaardigen voor grootschalige projecten met een capaciteit van vele MWh. Dat geldt vooral voor locaties waar grondoppervlak, kraantoegang of geluidsbeperkingen het gebruik van transformatoren problematisch maken.Locatie-footprint, civiele besparingen en strategie voor reserveonderdelen
Een praktische tip voor inkoop: koop reserveonderdelen op moduleniveau, niet op containerniveau. Een installatie die een module als vervangbare en uitwisselbare eenheid beschouwt, kan sneller herstellen van storingen en hoeft minder kapitaal vast te leggen in reserveonderdelen dan een installatie waarbij volledige assemblages moeten worden vervangen.
Waar direct gekoppelde PCS-architecturen het beste werken
Deze architectuur komt vooral tot zijn recht wanneer systeemschaal, responstijd en locatiebeperkingen samenkomen:
- Utility-scale hernieuwbare energieparken die grote transformatorbanken in het verzamelstation willen vermijden.
- Netgekoppelde installaties voor snelle respons, waar reacties op millisecondenniveau financieel worden beloond.
- Industriële locaties met 10–35 kV-bussen, waar ruimte beperkt is en middenspanning al direct beschikbaar is.
Daarentegen is deze oplossing minder aantrekkelijk voor kleine installaties, waar een transformator relatief goedkoop is vergeleken met de extra engineeringinspanning, of wanneer lokale netregels het gebruik van hoogspanningsapparatuur complex maken in termen van vergunningen.
Wat ingenieurs daadwerkelijk doen tijdens de inbedrijfstelling
Twee testprocedures waar ik altijd op aandring voordat een installatie wordt overgedragen aan operations:
1.Gefaseerde fault-ride-through tests met aanwezigheid van de netbeheerder: simuleer spanningsdips en korte injecties om het gedrag van de omvormer te demonstreren en om de relaiscoördinatie nauwkeurig af te stellen.
2.Failover-tests op moduleniveau: onder gecontroleerde omstandigheden bewust een module omzeilen om de werking in gedegradeerde modus en de hot-swapprocedures te verifiëren.
Daarnaast: log alles met tijdgesynchroniseerde gegevens. Analyse na een gebeurtenis is alleen zinvol wanneer de logbestanden van de omvormercontroller, beveiligingsevents en SCADA-telemetrie op dezelfde tijdstempel kunnen worden uitgelijnd. GPS-tijdstempels zijn een eenvoudige en goedkope manier om dat te garanderen.
Het ontwerpen van een high-voltage direct-connected PCS gaat minder over het vervangen van hardware en meer over het herdefiniëren van de systeemscheiding. De transformator was niet alleen een stuk metaal; hij maakte ook deel uit van de beveiligingsstrategie, het isolatieconcept en de operationele aanpak. Wanneer je hem verwijdert, moet dat doelbewust gebeuren — met tests en contractuele afspraken die rekening houden met de nieuwe realiteit: reserveonderdelen op moduleniveau, gefaseerde tests met de netbeheerder, IMD- en PD-monitoring, en een inkoopstrategie die gedurende de levensduur geleverde MWh net zo belangrijk vindt als de initiële apparatuurprijs.
Wanneer deze afwegingen zorgvuldig worden uitgevoerd, ontstaat een installatie die compacter, sneller en efficiënter is. Maar wanneer een direct-connected PCS wordt behandeld als een eenvoudige vervanging voor een laagspanningsomvormer met transformator, zal de eerste storing, de eerste witness-test met de netbeheerder of het eerste slecht gematchte batterijcluster snel duidelijk maken waarom deze ontwerpkeuzes zo belangrijk zijn.
