PCS haute tension à connexion directe dans les systèmes de stockage d’énergie par batterie
2026-03-13

Les systèmes de stockage d’énergie par batteries ont traditionnellement suivi une architecture bien connue : l’onduleur fonctionne à basse tension et un transformateur élévateur porte ensuite la tension de sortie au niveau du réseau moyenne tension. Cette structure s’est révélée fiable pendant des années et reste encore courante dans de nombreuses installations.
Cependant, une approche alternative devient de plus en plus visible dans les projets de grande envergure. Au lieu d’utiliser un transformateur, le système de conversion de puissance peut synthétiser directement un courant alternatif moyenne tension et se connecter au jeu de barres du réseau. Cette architecture est généralement appelée PCS à connexion directe haute tension.
À première vue, la modification semble simple — supprimer le transformateur et améliorer l’efficacité. En pratique, les implications vont bien au-delà. La connexion directe influence la topologie du convertisseur, la conception de l’isolation, la coordination des protections, ainsi que l’économie d’exploitation à long terme de la centrale de stockage.
Comprendre ces changements est essentiel pour les ingénieurs et les développeurs de projets qui évaluent les architectures modernes de stockage d’énergie par batteries.
Pourquoi le transformateur est supprimé
Les calculs d’efficacité en pratique
L’argument principal est simple : supprimer une étape de conversion permet de réduire les pertes d’énergie. Mais lorsqu’on examine les chiffres, cela cesse rapidement de ressembler à un simple argument marketing.
Prenons une chaîne conventionnelle typique :
-
rendement d’un PCS basse tension ≈ 98 % (0,98)
-
rendement d’un transformateur élévateur ≈ 98,5 % (0,985)
Rendement global = 0,98 × 0,985 = 0,9653, ce qui signifie qu’environ 96,5 % de l’énergie de la batterie atteint le côté moyenne tension.
Un onduleur haute tension synthétisant directement la tension du réseau avec un rendement de 98,5 % permet d’obtenir une amélioration d’environ 1,85 point de pourcentage. Cela peut sembler faible, jusqu’à ce que l’on multiplie ce chiffre par le débit énergétique annuel de la centrale. Pour une installation délivrant 100 000 MWh par an, un gain de 1,85 % représente 1 850 MWh supplémentaires par an — ce qui est loin d’être négligeable. Si l’on valorise cette énergie dans une juridiction où l’électricité et les services auxiliaires ont une valeur même modérée, cet écart de rendement devient un véritable levier économique, et non une simple note technique.

Les millisecondes comptent — des services qui rémunèrent la rapidité
L’autre raison concerne la performance dynamique. Les transformateurs reposent sur des composants magnétiques ; ils ne sont pas conçus pour répondre à des variations à l’échelle de la milliseconde. Les onduleurs multiniveaux, en revanche, sont pilotés par des commutations de semi-conducteurs et des boucles de contrôle numériques opérant dans des domaines microseconde/milliseconde.
Cette rapidité permet de participer à des services qui rémunèrent explicitement la réponse ultra-rapide : la réponse rapide de fréquence, l’inertie synthétique ou encore la compensation réactive à l’échelle de la milliseconde. Ce sont des sources de revenus auxquelles une architecture avec transformateur intermédiaire a davantage de difficulté à accéder.
Cette rapidité permet de participer à des services qui rémunèrent explicitement la réponse ultra-rapide : la réponse rapide de fréquence, l’inertie synthétique ou encore la compensation réactive à l’échelle de la milliseconde. Ce sont des sources de revenus auxquelles une architecture avec transformateur intermédiaire a davantage de difficulté à accéder.
Construire la moyenne tension à partir de convertisseurs modulaires
Nombre de modules et calcul de la tension
Sur le plan conceptuel, l’approche est simple : empiler un grand nombre de modules de puissance gérables plutôt que de concevoir un unique étage haute tension de grande taille. Le calcul est direct et s’avère utile lors de la planification des achats.

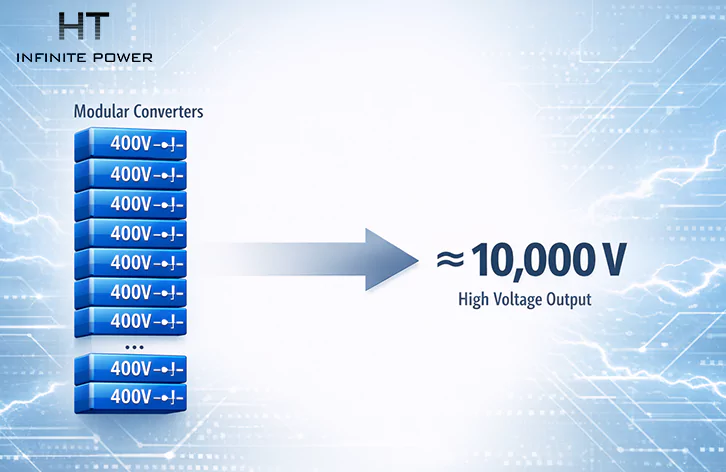

Si la liaison DC d’un module est d’environ 400 V, il faut approximativement 25 modules en série pour synthétiser environ 10 kV :
Si la liaison DC d’un module est d’environ 400 V, il faut approximativement 25 modules en série pour synthétiser environ 10 kV :
- 400 V × 25 ≈ 10 000 V
Cela montre pourquoi le nombre de modules est important : pour atteindre les niveaux de tension de distribution, on ne travaille pas avec quelques blocs seulement, mais avec plusieurs dizaines. L’avantage est la modularité — redondance, extension progressive et logistique des pièces de rechange plus simple. L’inconvénient réside dans l’augmentation du nombre de composants, la complexité du câblage et les exigences beaucoup plus élevées imposées au système de contrôle supervisé.

Défis de contrôle : équilibrage et courants de circulation
L’empilement de modules introduit une nouvelle catégorie de problèmes de contrôle. Chaque module doit fournir la bonne tension, à la bonne phase et au bon moment. Si un module dérive en décalage DC ou en synchronisation, cela peut provoquer des distorsions ou des contraintes ailleurs dans le système.
Deux problèmes pratiques apparaissent fréquemment sur le terrain :
- Courants de circulation entre modules.
De petites asymétries d’impédance peuvent créer des boucles de circulation ; si elles ne sont pas maîtrisées, elles entraînent des pertes supplémentaires et un échauffement accru. Une conception soignée et une attention particulière aux impédances parasites permettent de limiter ce phénomène, mais il s’agit d’un véritable paramètre de conception — pas d’un simple détail que l’on corrige après la construction de l’installation. - Équilibrage de tension et stratégies de contournement.
Le contrôleur doit gérer activement les niveaux DC de chaque module et prévoir des mécanismes permettant de contourner ou d’isoler un module défaillant sans arrêter toute la chaîne. L’objectif est de concevoir une exploitation dégradée maîtrisée : permettre à la centrale de continuer à fonctionner à capacité réduite plutôt que de s’arrêter complètement.
Considérations opérationnelles et de sécurité
Isolation, décharges partielles et IMD dans l’exploitation quotidienne
Supprimer le transformateur revient aussi à supprimer une couche d’isolement électrique. Cela modifie la philosophie de conception de l’isolation. Les équipements moyenne tension nécessitent alors :
- des distances de fuite et d’isolement dans l’air plus importantes,
- des enveloppes conçues pour limiter les effets de couronne et contrôler l’humidité
- ainsi que des systèmes intégrés de surveillance des décharges partielles (PD) et des dispositifs de surveillance d’isolement en ligne (IMD).
En pratique, l’IMD et les tests de décharges partielles passent du statut d’option intéressante à celui d’outils de routine. Le suivi hebdomadaire ou mensuel de l’activité des décharges partielles peut révéler un vieillissement de l’isolation bien avant qu’il ne provoque une défaillance. Cette détection précoce est essentielle pour préserver la disponibilité des installations à connexion directe.
Coordination des protections avec les services publics
Les ressources basées sur des onduleurs se comportent différemment lors des défauts électriques : leur contribution au courant de court-circuit est plus faible et leurs caractéristiques de décroissance sont différentes. Les services publics et leurs relais de protection historiques sont généralement configurés pour des courants de défaut élevés et soutenus provenant de machines synchrones. Ce décalage conduit souvent à deux situations : des déclenchements intempestifs ou une incapacité à isoler sélectivement les défauts.
La solution consiste à considérer la coordination des relais comme un livrable technique à part entière. Les essais progressifs avec le gestionnaire de réseau — incluant des tests supervisés de tenue aux défauts, des injections contrôlées et des mesures d’harmoniques — ne sont pas optionnels ; ils constituent une étape déterminante du projet. Il faut s’attendre à plusieurs ajustements des courbes de relais et à des échanges techniques avant que les réglages de protection ne soient acceptés par les deux parties.
La solution consiste à considérer la coordination des relais comme un livrable technique à part entière. Les essais progressifs avec le gestionnaire de réseau — incluant des tests supervisés de tenue aux défauts, des injections contrôlées et des mesures d’harmoniques — ne sont pas optionnels ; ils constituent une étape déterminante du projet. Il faut s’attendre à plusieurs ajustements des courbes de relais et à des échanges techniques avant que les réglages de protection ne soient acceptés par les deux parties.
Gestion des clusters de batteries et comportement au niveau des modules
L’un des avantages pratiques de l’architecture modulaire est la gestion des clusters via le BMS : chaque module de puissance peut gérer localement le cluster de batteries qui lui est associé, en assurant l’équilibrage et l’isolation. Cela simplifie les opérations de remplacement ainsi que les extensions progressives de l’installation.
Il ne faut toutefois pas négliger la rigueur dans les achats et la sélection des batteries. Si les clusters présentent dès le départ des écarts importants de capacité, d’impédance ou d’état de santé, le contrôle du PCS devra travailler davantage pour compenser ces différences. La conséquence est une contrainte de cyclage plus élevée sur certains clusters et un vieillissement plus rapide.
En résumé, le contrôle au niveau des clusters apporte de la flexibilité, mais il ne remplace pas un tri rigoureux des batteries ni une mise en service soignée.
Il ne faut toutefois pas négliger la rigueur dans les achats et la sélection des batteries. Si les clusters présentent dès le départ des écarts importants de capacité, d’impédance ou d’état de santé, le contrôle du PCS devra travailler davantage pour compenser ces différences. La conséquence est une contrainte de cyclage plus élevée sur certains clusters et un vieillissement plus rapide.
En résumé, le contrôle au niveau des clusters apporte de la flexibilité, mais il ne remplace pas un tri rigoureux des batteries ni une mise en service soignée.
Compromis économiques sur la durée de vie du système
CAPEX vs OPEX — comment valoriser le gain de 1 à 2 %
Le coût initial d’un PCS à connexion directe est généralement plus élevé : davantage de semi-conducteurs, plus de capteurs, une électronique de contrôle plus avancée et des exigences d’isolation plus strictes. Mais une analyse sur l’ensemble du cycle de vie peut modifier cette perception.
Voici une courte liste de vérification que j’utilise lors de la modélisation financière :
1.Énergie supplémentaire annuelle due au gain d’efficacité (MWh/an) × prix de l’électricité = valeur récurrente.
2.Coûts civils évités (fondations du transformateur, levage par grue, bassins de rétention d’huile, enceintes acoustiques) comptabilisés comme une économie ponctuelle.
3.Différence de maintenance : entretien périodique du transformateur contre diagnostics et pièces de rechange pour l’électronique modulaire.
4.Revenus supplémentaires provenant des services réseau à haute vitesse que le convertisseur plus rapide peut fournir.
Lorsque ces flux sont actualisés sur un horizon de 10 à 20 ans, le CAPEX plus élevé apparaît souvent justifié pour les projets de grande capacité en MWh, ainsi que pour les sites où l’espace disponible, l’accès aux grues ou les contraintes acoustiques rendent l’installation de transformateurs particulièrement complexe.Emprise au sol, économies sur les travaux civils et stratégie de pièces de rechange
Un conseil pratique en matière d’approvisionnement : acheter les pièces de rechange au niveau des modules, et non au niveau du conteneur complet. Une centrale qui considère chaque module comme une unité remplaçable et interchangeable peut se remettre plus rapidement d’une panne et maintenir une valeur de stock de pièces de rechange plus faible qu’une installation qui doit remplacer des ensembles complets.

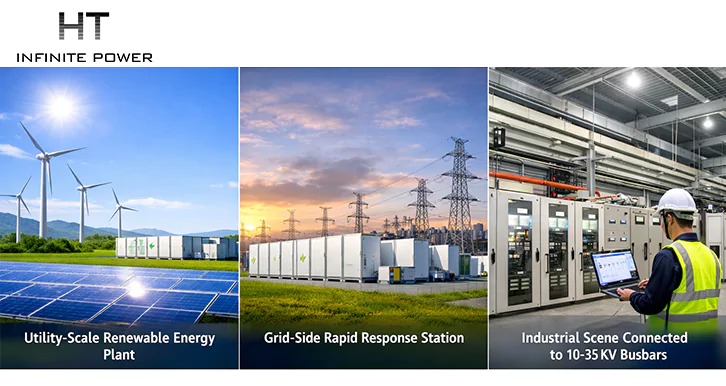

Où les architectures PCS à connexion directe fonctionnent le mieux
Cette architecture révèle tout son potentiel lorsque l’échelle du système, les exigences de rapidité de réponse et les contraintes du site sont alignées :
- les centrales renouvelables à grande échelle qui souhaitent éviter l’installation de grandes batteries de transformateurs dans la zone de collecte.
- les installations connectées au réseau destinées aux services de réponse rapide, où quelques millisecondes de réaction peuvent être valorisées économiquement.
- les sites industriels raccordés à des jeux de barres de 10 à 35 kV, où l’espace est limité et où l’accès moyenne tension est déjà disponible.

En revanche, cette solution est moins pertinente pour les petites installations, où le coût d’un transformateur reste faible par rapport à l’effort d’ingénierie nécessaire, ou dans les régions où la réglementation du réseau rend l’intégration d’équipements haute tension particulièrement complexe du point de vue administratif.
Ce que les ingénieurs font réellement lors de la mise en service
Avant de remettre l’installation à l’exploitation, deux séquences de tests me semblent toujours indispensables :
1.Essais progressifs de tenue aux défauts avec la présence du gestionnaire de réseau : simulation de creux de tension et injections contrôlées afin de démontrer le comportement de l’onduleur et d’ajuster la coordination des relais de protection.
2.Tests de défaillance de modules : contournement volontaire d’un module dans des conditions contrôlées afin de valider le fonctionnement en mode dégradé et les procédures de remplacement à chaud.
Un autre point essentiel consiste à enregistrer toutes les données avec des horodatages synchronisés. L’analyse après incident n’a de valeur que si les journaux du contrôleur de l’onduleur, les événements de protection et les données SCADA peuvent être alignés sur la même référence temporelle. Les horodatages GPS constituent à cet égard une assurance peu coûteuse.

Concevoir un PCS haute tension à connexion directe ne consiste pas simplement à remplacer un équipement par un autre ; il s’agit plutôt de redéfinir les limites du système. Le transformateur n’était pas seulement un composant matériel : il faisait partie intégrante de la stratégie de protection, d’isolation et d’exploitation.
Le supprimer nécessite une approche réfléchie, avec des essais et des contrats adaptés aux nouvelles réalités : pièces de rechange au niveau des modules, tests progressifs avec le gestionnaire de réseau, surveillance IMD et des décharges partielles, ainsi qu’une logique d’approvisionnement qui valorise autant l’énergie délivrée sur toute la durée de vie du projet que le prix initial de l’équipement.
Le supprimer nécessite une approche réfléchie, avec des essais et des contrats adaptés aux nouvelles réalités : pièces de rechange au niveau des modules, tests progressifs avec le gestionnaire de réseau, surveillance IMD et des décharges partielles, ainsi qu’une logique d’approvisionnement qui valorise autant l’énergie délivrée sur toute la durée de vie du projet que le prix initial de l’équipement.
Si ces compromis sont gérés avec soin, l’installation obtenue sera plus compacte, plus rapide et plus efficace. En revanche, si l’on considère un PCS à connexion directe comme un simple remplacement d’un onduleur basse tension associé à un transformateur, le premier défaut réseau, le premier test avec l’opérateur du réseau ou le premier cluster de batteries mal apparié rappellera rapidement pourquoi ces choix de conception sont essentiels.
