¿Qué es un transformador elevador?
2025-02-07
El transformador elevador, también conocido como transformador de frecuencia variable, es un tipo de equipo eléctrico que se utiliza principalmente para cambiar el voltaje y la frecuencia. Actualmente, el transformador elevador se usa ampliamente en el sistema eléctrico y desempeña un papel importante.
Este artículo presentará el transformador elevador desde los aspectos de su principio, estructura y aplicación.
Principio del transformador elevador
El principio principal del transformador elevador es cambiar el voltaje utilizando la función del inductor mutuo. El inductor mutuo está compuesto por una bobina principal y una bobina secundaria. Cuando la bobina principal recibe energía, se genera un campo magnético que pasa a través de la bobina secundaria, induciendo así una fuerza electromotriz en la bobina secundaria.
Según la ley de Lenz, la magnitud de la fuerza electromotriz es proporcional a la relación entre el número de vueltas de las bobinas primaria y secundaria. Al cambiar la relación del número de vueltas de las bobinas primaria y secundaria, se puede lograr el objetivo de cambiar el voltaje.

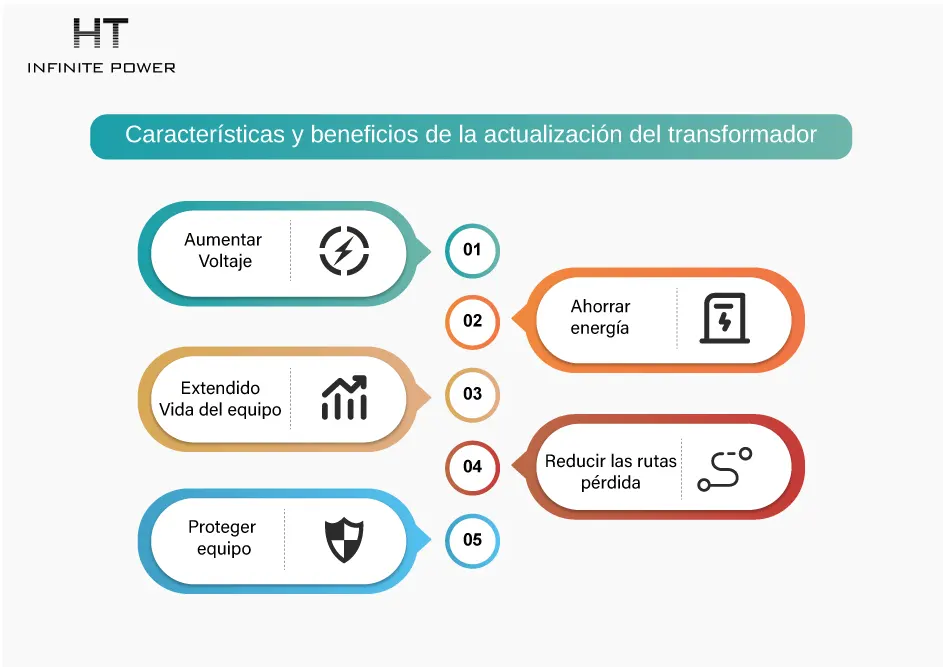

Funciones y ventajas de los transformadores elevadores
1. Aumento de voltaje
Los transformadores elevadores pueden convertir voltajes bajos en voltajes altos, lo cual es muy importante para algunos equipos eléctricos que requieren alto voltaje. Por ejemplo, las bombillas de alto voltaje no pueden encenderse sin transformadores elevadores, y el alto voltaje necesario para algunos instrumentos médicos también debe ser proporcionado por transformadores elevadores.
2. Ahorro de energía
El uso de transformadores elevadores permite hacer que las líneas de transmisión de energía eléctrica sean más largas, reduciendo así el área de las líneas y los costos de construcción. Además, los transformadores elevadores pueden aumentar el voltaje de las líneas de transmisión, reduciendo las pérdidas en las líneas y el desperdicio de energía.
3. Prolongación de la vida útil del equipo
Dado que los transformadores elevadores pueden proporcionar un voltaje estable, protegen los equipos eléctricos de las fluctuaciones de voltaje y prolongan la vida útil del equipo.
4. Reduce las pérdidas en las líneas
Al transmitir energía eléctrica, se producirán ciertas pérdidas debido a la resistencia de la línea. A medida que aumenta la distancia de transmisión, también aumentarán las pérdidas en la línea. El uso de transformadores elevadores puede aumentar el voltaje de las líneas de transmisión, reduciendo así las pérdidas en las líneas.
5. Protege el equipo
Los transformadores elevadores pueden proteger el equipo de un voltaje excesivo y evitar daños o quemaduras en el equipo. Además, los transformadores elevadores también pueden proporcionar protección contra sobrecargas y cortocircuitos, asegurando el funcionamiento seguro del equipo.
Estructura del transformador elevador
El transformador elevador consta de un núcleo de hierro y una bobina. El núcleo de hierro está hecho de un material con alta permeabilidad magnética, lo que puede concentrar eficazmente las líneas de fuerza magnética e incrementar el flujo magnético.
La bobina se divide en una bobina principal y una bobina secundaria. La bobina principal generalmente está conectada al suministro de energía, y la bobina secundaria está conectada al carga. Para reducir las pérdidas de energía, la bobina está hecha de un material con alta conductividad. Además, para reducir la pérdida por histéresis del núcleo de hierro, este último también se trata con aleación de silicio o aleación níquel-hierro.
Clasificación de los transformadores elevadores
Tipo de alta frecuencia
El transformador elevador de alta frecuencia adopta un circuito rectificador de duplicación de voltaje de alta frecuencia, aplica la última tecnología de modulación por ancho de pulso (PWM) y dispositivos de potencia IGBT, y utiliza procesos especiales basados en la teoría de compatibilidad electromagnética para hacer que el generador de corriente continua sea de alta calidad y portátil.
Está compuesto por una caja de control y un duplicador de voltaje. Tiene una resistencia protectora incorporada y funciones de protección de puerta de voltaje cero, sobrecorriente y sobrevoltaje. Es de tamaño pequeño, peso ligero, fácil de transportar, conveniente, seguro y confiable. Es adecuado para pruebas de alto voltaje en corriente continua en el sitio en departamentos de energía, pruebas de características de corriente continua de pararrayos y otras ocasiones que requieran alto voltaje en corriente continua.
Tipo de corriente continua (CC)
El transformador elevador de CC tiene las características de ser pequeño, ligero, de estructura compacta, funciones completas, gran versatilidad y fácil de usar.
Es especialmente adecuado para sistemas eléctricos, empresas industriales y mineras, departamentos de investigación científica, etc., para realizar pruebas de resistencia de aislamiento en varios equipos eléctricos de alto voltaje, componentes eléctricos y materiales de aislamiento bajo alto voltaje o corriente continua. Es un equipo indispensable e importante en las pruebas de alto voltaje.
Tipo de corriente alterna (CA)
El transformador elevador de CA es un dispositivo que convierte voltaje, corriente e impedancia de corriente alterna. Cuando la corriente alterna fluye a través de la bobina primaria, se genera un flujo magnético alterno en el núcleo de hierro (o núcleo magnético), que induce voltaje (o corriente) en la bobina secundaria.
El transformador elevador de CA tiene las características de ser pequeño, ligero, de estructura compacta, funciones completas, gran versatilidad y fácil de usar.
Tipo seco
En comparación con los transformadores elevadores de tipo aceite, los transformadores elevadores de tipo seco no tienen aceite, por lo que no presentan problemas como incendios, explosiones, contaminación, etc. Además, las pérdidas y el ruido se reducen a un nuevo nivel. El funcionamiento seguro y la vida útil de los transformadores elevadores de tipo seco dependen en gran medida de la seguridad y fiabilidad del aislamiento del devanado del transformador.
Tipo de baja frecuencia
El flujo del núcleo del transformador elevador de baja frecuencia está relacionado con el voltaje aplicado. En la corriente, la corriente de excitación no aumenta con el incremento de la carga.
Aplicación de los transformadores elevadores
Los transformadores elevadores se utilizan ampliamente en los sistemas de energía.
En las estaciones de energía, los transformadores elevadores se emplean para convertir la electricidad de bajo voltaje generada por los generadores en electricidad de alto voltaje, facilitando así su transmisión y distribución.
En las líneas de transmisión, los transformadores elevadores se usan para convertir la electricidad de alto voltaje en electricidad de bajo voltaje para satisfacer las necesidades de la carga.
Además, los transformadores elevadores también se utilizan en el campo industrial, como para adaptar equipos mecánicos a diferentes requisitos de voltaje y frecuencia.
Diferencias y conexiones entre transformadores elevadores y reductores
Diferencias:
• Función:
Los transformadores elevadores aumentan el voltaje, mientras que los transformadores reductores disminuyen el voltaje.
• Relación de vueltas:
La bobina secundaria de un transformador elevador tiene más vueltas que la bobina primaria, mientras que la bobina secundaria de un transformador reductor tiene menos vueltas que la bobina primaria.
• Escenarios de aplicación:
Los transformadores elevadores se utilizan en redes de transmisión y equipos de alto voltaje, mientras que los transformadores reductores se usan en equipos domésticos e industriales.
• Dirección del voltaje:
El voltaje de salida de un transformador elevador es mayor que el voltaje de entrada, mientras que el voltaje de salida de un transformador reductor es menor que el voltaje de entrada.
Conexión:
• Ambos logran cambios de voltaje a través del principio de inducción electromagnética.
• Los transformadores elevadores y reductores son equipos eléctricos importantes utilizados en diversos sistemas eléctricos.
• Los transformadores elevadores y reductores son equipos eléctricos importantes utilizados en diversos sistemas eléctricos.
Aplicación de los transformadores elevadores en sistemas de almacenamiento de energía industrial y comercial
Principio de funcionamiento del almacenamiento de energía y el potenciador
El almacenamiento de energía y el potenciador es un dispositivo de conversión de energía que puede convertir energía en corriente continua (DC) en energía en corriente alterna (AC) y almacenar y aumentar la potencia.
Se compone principalmente de tres partes: la unidad de almacenamiento de energía, la unidad de potenciación y la unidad de control.
La unidad de almacenamiento de energía generalmente está compuesta por baterías de iones de litio, almacenamiento de energía en hidrógeno, supercondensadores, etc., que se utilizan para almacenar energía eléctrica.
La unidad de potenciación está compuesta principalmente por dispositivos semiconductores de potencia, transformadores, etc., que se utilizan para aumentar la potencia DC almacenada a energía AC para mejorar la eficiencia de utilización de la energía.
La unidad de control es el cerebro de la máquina de almacenamiento y potenciación. Al controlar la unidad de almacenamiento de energía y la unidad de potenciación, puede ajustar y gestionar todo el sistema.
Características y ventajas del gabinete integrado inversor-potenciador
Aplicable al campo de la generación de energía de nueva energía (fotovoltaica, energía eólica, almacenamiento de energía), reduciendo el abandono de energía solar y eólica, mejorando los beneficios económicos, gran adaptabilidad ambiental, mejorando efectivamente la eficiencia de electrólisis, reduciendo el consumo total de energía y proporcionando un módulo de convertidor más fuerte para el sistema de almacenamiento de energía.
Configuración flexible
Se pueden seleccionar transformadores secos de 6kV a 35kV y transformadores de aceite, con una capacidad máxima de una sola unidad que puede alcanzar los 10MW. El equipo integra inversores fotovoltaicos, transformadores, armarios de conmutación y la depuración general antes de la entrega.
Alta seguridad
La carcasa puede ser tipo contenedor, con un grado de anticorrosión de hasta C5. La carcasa está equipada con una placa de aislamiento, que tiene buenos efectos de prevención de incendios, aislamiento térmico y térmico. La entrada de aire está especialmente diseñada para prevenir eficazmente el polvo y la arena, con múltiples efectos de protección. El producto es más seguro y confiable, con gran resistencia a las condiciones climáticas, y puede adaptarse a temperaturas ambiente de -30 a 60°C. Tiene características de resistencia al viento y la arena, resistencia a altas temperaturas y resistencia a climas fríos severos, y puede adaptarse al entorno exterior de Shagohuang.
Económico y eficiente
La estructura optimizada ahorra dos armarios de conmutación de baja tensión entre el inversor y el transformador elevador, simplificando la configuración, reduciendo el número de bases de instalación de 2 a 1, ahorrando un 50% del tiempo de instalación y puesta en marcha, y permitiendo una rápida producción. El equipo opera de manera eficiente y estable, es duradero y tiene bajos costos de mantenimiento.
La máquina integrada de almacenamiento de energía y potenciación es un soporte importante para el desarrollo de las energías renovables, ya que ayuda a resolver el problema de la volatilidad de las energías renovables y mejora la eficiencia de utilización de la energía.
En el futuro, con la continua actualización de la tecnología de nuevas energías y la expansión continua de los escenarios de aplicación, las perspectivas de la máquina integrada de almacenamiento de energía y potenciación serán más amplias.
