O que é um transformador elevador?
2025-02-07
O transformador elevador, também conhecido como transformador de frequência variável, é um tipo de equipamento elétrico, utilizado principalmente para alterar a tensão e a frequência. Atualmente, o transformador elevador é amplamente utilizado no sistema de energia e desempenha um papel importante.
Este artigo irá apresentar o transformador elevador sob os aspectos de princípio, estrutura e aplicação.
Princípio do transformador elevador
O principal princípio do transformador elevador é alterar a tensão utilizando a função do indutor mútuo. O indutor mútuo é composto por uma bobina principal e uma bobina secundária. Quando a bobina principal é energizada, um campo magnético é gerado, o qual passa pela bobina secundária, induzindo uma força eletromotriz na bobina secundária.
De acordo com a lei de Lenz, a magnitude da força eletromotriz é proporcional à razão entre o número de voltas das bobinas primária e secundária. Ao alterar a razão entre o número de voltas das bobinas primária e secundária, pode-se alcançar o objetivo de alterar a tensão.

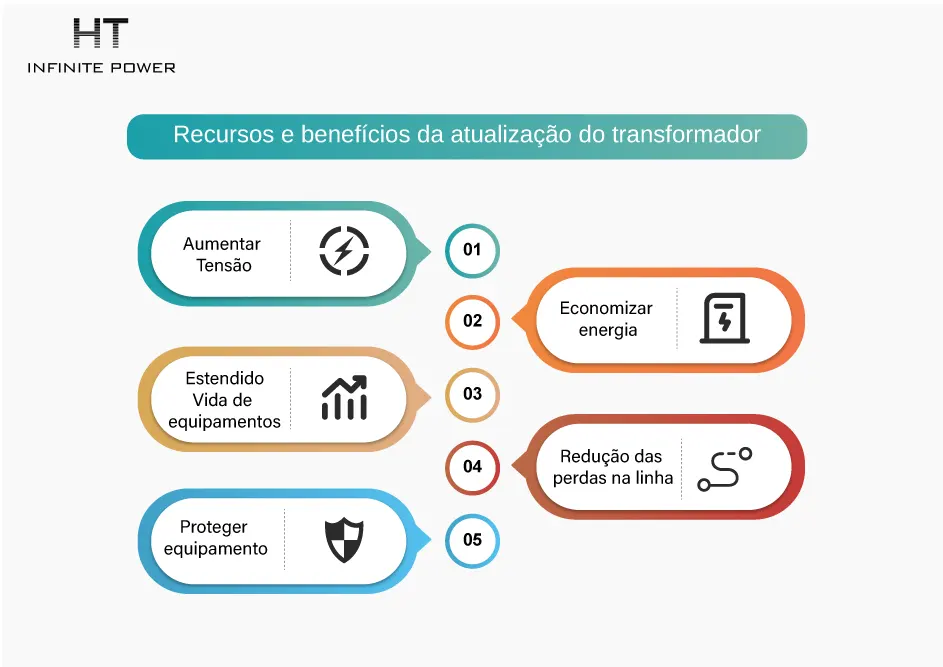

Funções e vantagens dos transformadores elevadores
1. Aumentar a tensão
Os transformadores elevadores podem transformar baixa tensão em alta tensão, o que é muito importante para alguns equipamentos elétricos que exigem alta tensão. Por exemplo, lâmpadas de alta tensão não podem ser acesas sem transformadores elevadores, e a alta tensão necessária por alguns instrumentos médicos também precisa ser fornecida por transformadores elevadores.
2. Economizar energia
O uso de transformadores elevadores pode fazer com que as linhas para transmitir energia elétrica sejam mais longas, reduzindo assim a área das linhas e os custos de construção. Além disso, os transformadores elevadores podem aumentar a tensão das linhas de transmissão, reduzindo as perdas nas linhas e o desperdício de energia.
3. Prolongar a vida útil dos equipamentos
Como os transformadores elevadores podem fornecer tensão estável, eles podem proteger os equipamentos elétricos contra flutuações de tensão e prolongar a vida útil dos equipamentos.
4. Reduzir as perdas nas linhas
Ao transmitir energia elétrica, haverá certas perdas devido à resistência da linha. Quando a distância de transmissão aumenta, as perdas na linha também aumentam. O uso de transformadores elevadores pode aumentar a tensão das linhas de transmissão, reduzindo assim as perdas nas linhas.
5. Proteger os equipamentos
Os transformadores elevadores podem proteger os equipamentos contra tensão excessiva e evitar danos ou queima dos equipamentos. Além disso, os transformadores elevadores também podem fornecer proteção contra sobrecarga e curto-circuito, garantindo o funcionamento seguro dos equipamentos.
Estrutura do transformador elevador
O transformador elevador consiste em um núcleo de ferro e uma bobina. O núcleo de ferro é feito de um material com alta permeabilidade magnética, o que pode concentrar efetivamente as linhas de força magnética e aumentar o fluxo magnético.
A bobina é dividida em uma bobina principal e uma bobina secundária. A bobina principal geralmente é conectada à fonte de alimentação, e a bobina secundária é geralmente conectada à carga. Para reduzir a perda de energia, a bobina é feita de um material com alta condutividade. Além disso, para reduzir a perda por histerese do núcleo de ferro, o núcleo de ferro também é tratado com liga de silício ou níquel-ferro.
Classificação dos transformadores elevadores
Tipo de alta frequência
O transformador elevador de alta frequência adota um circuito retificador de dobrador de tensão de alta frequência, aplica a mais recente tecnologia de modulação por largura de pulso (PWM) e dispositivos IGBT de potência, e adota processos especiais baseados na teoria de compatibilidade eletromagnética para tornar o gerador DC de alta qualidade e portátil.
Ele é composto por uma caixa de controle e um dobrador de tensão. Possui um resistor de proteção incorporado e funções de proteção contra sobretensão e sobrecorrente. É pequeno em tamanho, leve em peso, fácil de transportar, conveniente, seguro e confiável. É adequado para testes de alta tensão DC no local em departamentos de energia, testes de características DC de para-raios e outras ocasiões que exigem alta tensão DC.
Tipo DC
O transformador elevador DC tem as características de tamanho compacto, peso leve, estrutura compacta, funções completas, grande versatilidade e fácil uso.
É especialmente adequado para sistemas de energia, empresas industriais e de mineração, departamentos de pesquisa científica, etc., para realizar testes de resistência de isolamento em diversos equipamentos elétricos de alta tensão, componentes elétricos e materiais isolantes sob alta tensão ou DC. É um equipamento indispensável e importante em testes de alta tensão.
Tipo AC
O transformador elevador AC é um dispositivo que converte tensão, corrente e impedância AC. Quando a corrente AC passa pela bobina primária, um fluxo magnético AC é gerado no núcleo de ferro (ou núcleo magnético), o que induz tensão (ou corrente) na bobina secundária.
O transformador elevador AC tem as características de tamanho compacto, peso leve, estrutura compacta, funções completas, grande versatilidade e fácil uso.
Tipo seco
Comparado aos transformadores elevadores tipo óleo, os transformadores elevadores tipo seco não possuem óleo, portanto, não apresentam problemas como incêndio, explosão, poluição, etc., e a perda e o ruído são reduzidos a um novo nível. A operação segura e a vida útil dos transformadores elevadores tipo seco dependem em grande parte da segurança e confiabilidade do isolamento das bobinas do transformador.
Tipo de baixa frequência
O fluxo do núcleo do transformador elevador de baixa frequência está relacionado à tensão aplicada. Na corrente, a corrente de excitação não aumenta com o aumento da carga.
Aplicação dos transformadores elevadores
Os transformadores elevadores são amplamente utilizados em sistemas de energia.
Em estações de energia, os transformadores elevadores são usados para converter a eletricidade de baixa tensão gerada pelos geradores em eletricidade de alta tensão para fácil transmissão e distribuição.
Nas linhas de transmissão, os transformadores elevadores são usados para converter eletricidade de alta tensão em eletricidade de baixa tensão para atender às necessidades da carga.
Além disso, os transformadores elevadores também são utilizados no setor industrial, como para adaptar equipamentos mecânicos a diferentes requisitos de tensão e frequência.
Diferenças e conexões entre transformadores elevadores e transformadores abaixadores
Diferenças:
• Função:
Os transformadores elevadores aumentam a tensão, enquanto os transformadores abaixadores diminuem a tensão.
• Relação de voltas:
A bobina secundária de um transformador elevador tem mais voltas do que a bobina primária, enquanto a bobina secundária de um transformador abaixador tem menos voltas do que a bobina primária.
• Cenários de aplicação:
Os transformadores elevadores são usados em redes de transmissão e equipamentos de alta tensão, enquanto os transformadores abaixadores são usados em equipamentos domésticos e industriais.
• Direção da tensão:
A tensão de saída de um transformador elevador é maior do que a tensão de entrada, enquanto a tensão de saída de um transformador abaixador é menor do que a tensão de entrada.
Conexão:
• Ambos realizam mudanças de tensão através do princípio da indução eletromagnética.
• Transformadores elevadores e abaixadores são equipamentos de energia importantes usados em diversos sistemas elétricos.
• Transformadores elevadores e abaixadores são equipamentos de energia importantes usados em diversos sistemas elétricos.
Aplicação dos transformadores elevadores em sistemas de armazenamento de energia industrial e comercial
Princípio de funcionamento do armazenamento de energia e booster
O armazenamento de energia e booster é um dispositivo de conversão de energia que pode converter energia DC em energia AC e armazenar e aumentar a potência.
Ele é composto principalmente por três partes: unidade de armazenamento de energia, unidade de boost e unidade de controle.
A unidade de armazenamento de energia é geralmente composta por baterias de íons de lítio, armazenamento de energia de hidrogênio, supercapacitores, etc., que são usados para armazenar energia elétrica.
A unidade de boost é composta principalmente por dispositivos semicondutores de potência, transformadores, etc., que são usados para aumentar a energia DC armazenada em energia AC para melhorar a eficiência de utilização de energia.
A unidade de controle é o cérebro da máquina de armazenamento e aumento de energia. Ao controlar a unidade de armazenamento de energia e a unidade de boost, ela pode ajustar e gerenciar todo o sistema.
Características e vantagens do gabinete integrado de inversor e boost
Aplicável ao campo de geração de energia de novas energias (fotovoltaica, energia eólica, armazenamento de energia), reduzindo o abandono de luz e vento, melhorando os benefícios econômicos, forte adaptabilidade ambiental, melhorando efetivamente a eficiência da eletrólise, reduzindo o consumo total de energia e fornecendo um módulo de conversor mais robusto para o sistema de armazenamento de energia.
Configuração flexível
Transformador seco de 6kV~35kV e transformador a óleo são opcionais, com capacidade máxima de uma unidade única podendo atingir 10MW, integrando inversor fotovoltaico, transformador, painel de controle e ajuste geral antes da entrega.
Alta segurança
A estrutura pode ser do tipo contêiner, com grau de resistência à corrosão de até C5. A estrutura é equipada com uma placa de isolamento, que possui bons efeitos de prevenção contra incêndios, isolamento térmico e resistência ao calor. A entrada de ar é projetada especialmente para prevenir eficazmente poeira e areia, com múltiplos efeitos de proteção. O produto é mais seguro e confiável, com forte resistência às intempéries, podendo se adaptar a temperaturas ambientes de -30~60℃. Ele possui características de resistência ao vento e à areia, resistência a altas temperaturas e a frio extremo, podendo ser adaptado ao ambiente externo de Shagohuang.
Econômico e eficiente
A estrutura otimizada economiza dois painéis de controle de baixa tensão entre o inversor e o transformador elevador, simplificando a configuração, reduzindo o número de bases de instalação de 2 para 1, economizando 50% do tempo de instalação e comissionamento, e colocando rapidamente em produção. O equipamento opera de forma eficiente e estável, é durável e possui baixos custos de manutenção.
A máquina integrada de armazenamento de energia e boost é um suporte importante para o desenvolvimento de novas energias, podendo ajudar a resolver o problema de volatilidade das novas energias e melhorar a eficiência de utilização de energia.
No futuro, com a contínua atualização da tecnologia de novas energias e a expansão contínua dos cenários de aplicação, as perspectivas da máquina integrada de armazenamento de energia e boost serão mais amplas.
