¿Qué es el STS y cuál es la diferencia entre STS y PCS?
2025-12-24
En los sistemas de almacenamiento de energía, el STS (Static Transfer Switch, interruptor estático de transferencia) y el PCS (Power Conversion System, sistema de conversión de potencia) son dos dispositivos clave que desempeñan un papel fundamental para garantizar la continuidad del suministro eléctrico y la estabilidad del sistema. Este artículo analizará en detalle los métodos de funcionamiento, los principios básicos y las diferencias fundamentales entre los sistemas STS y PCS.

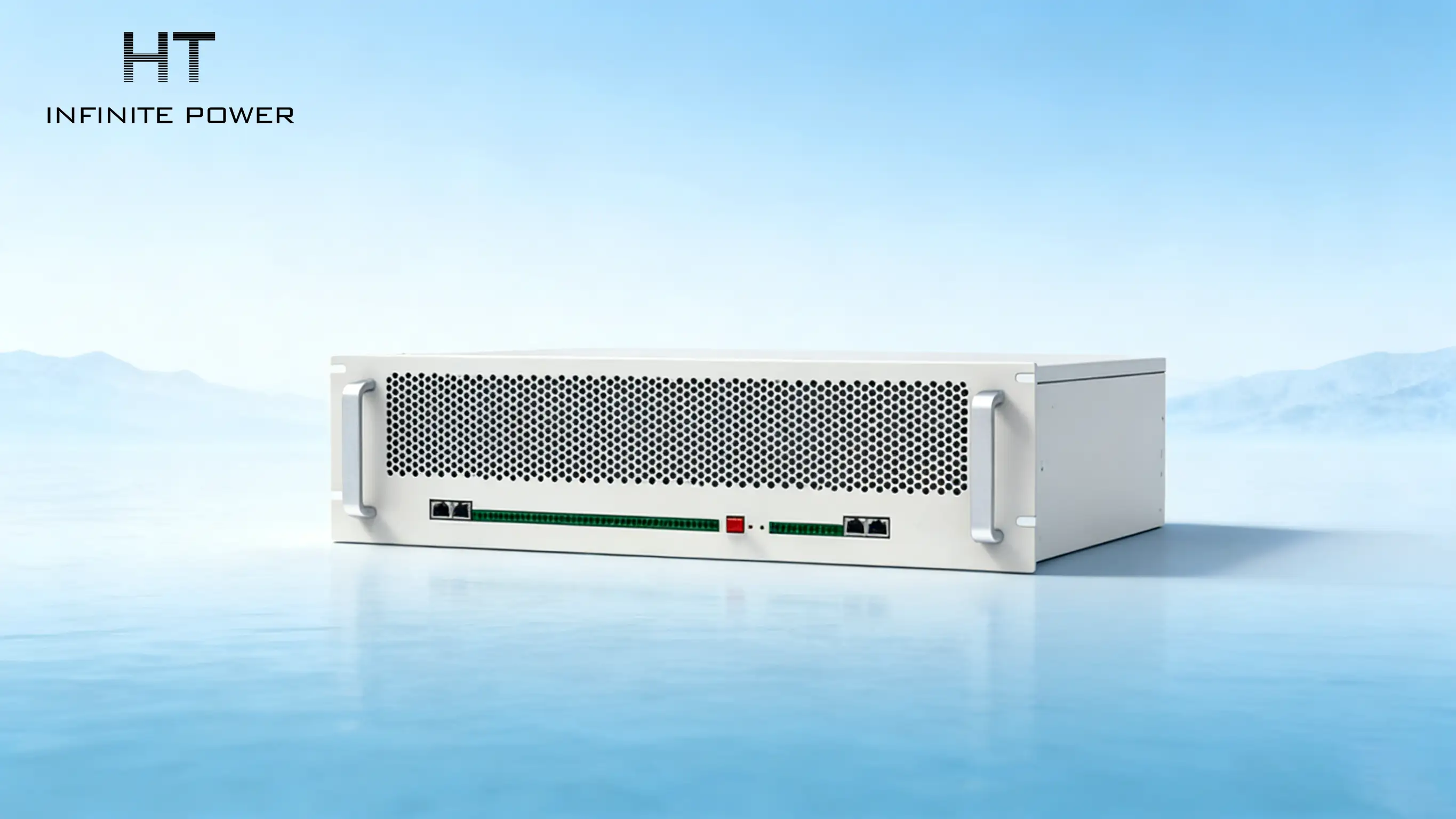

Explicación detallada del interruptor estático de transferencia (STS)
Principio básico de funcionamiento:
Un interruptor estático de transferencia (STS) es un dispositivo de conmutación rápida basado en tecnología de semiconductores, que permite la transferencia sin interrupciones entre dos fuentes de alimentación independientes (como la red eléctrica y los sistemas de almacenamiento de energía). Su núcleo está compuesto por dispositivos de estado sólido, como tiristores (SCR) o transistores bipolares de puerta aislada (IGBT), capaces de completar la conmutación de energía en milisegundos.
Flujo de trabajo del STS
1. Monitorización continua: supervisión en tiempo real de los parámetros de tensión, frecuencia y fase de la fuente principal y la fuente de respaldo.
2. Detección de fallos: activación de la lógica de conmutación cuando la fuente principal supera el rango de tolerancia preestablecido.
3. Verificación de sincronización: comprobación de la sincronización entre ambas fuentes antes de la conmutación, siempre que sea posible.
4. Ejecución de la conmutación: realización de la transferencia de energía mediante el encendido y apagado rápido de los dispositivos semiconductores.
5. Retroalimentación de estado: reporte al sistema de supervisión sobre la operación de conmutación y el estado actual del suministro eléctrico.

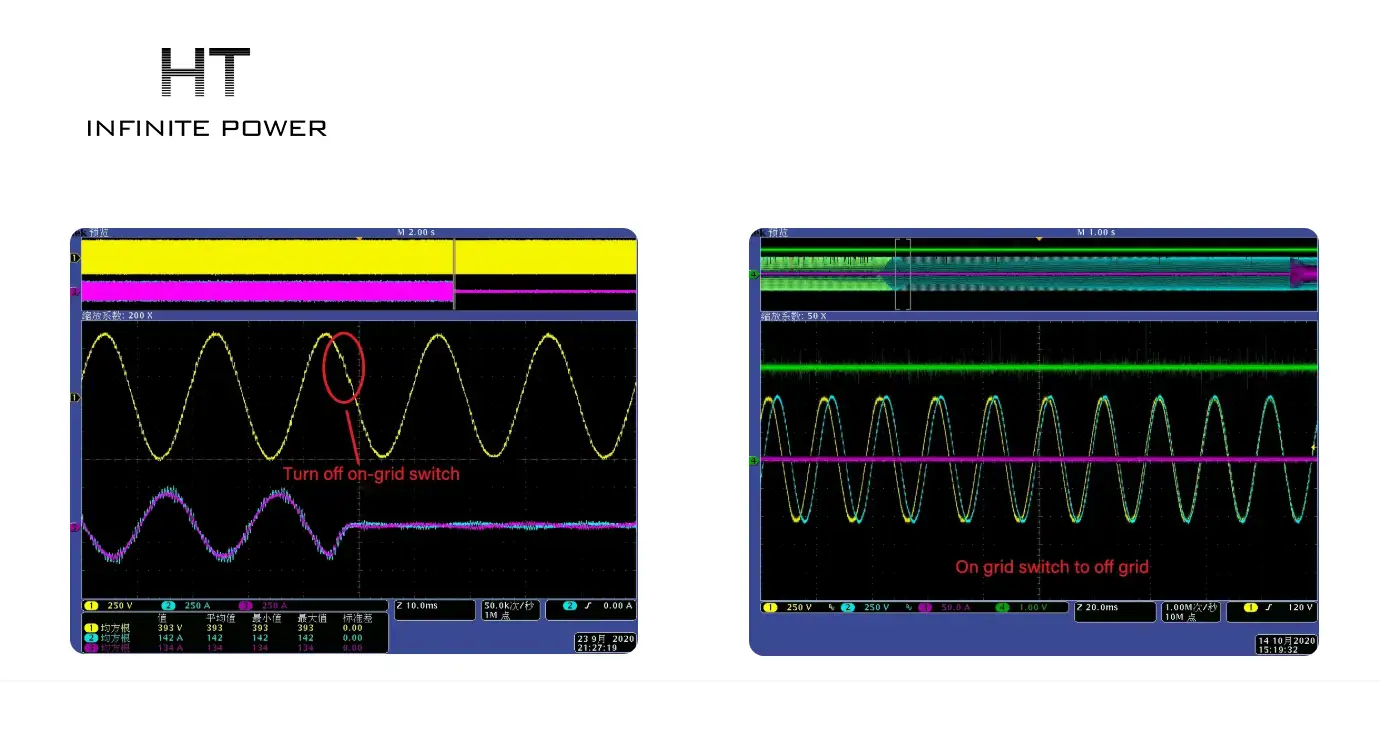

Principales características técnicas del STS:
1. Velocidad de conmutación: valor típico de 1/4 de ciclo (aproximadamente 4–8 milisegundos).
2. Conmutación sin interrupciones: utiliza la tecnología de “conectar primero, desconectar después” para garantizar el suministro continuo a la carga.
3. Control inteligente: la lógica programable admite múltiples estrategias de conmutación y configuraciones de prioridad.

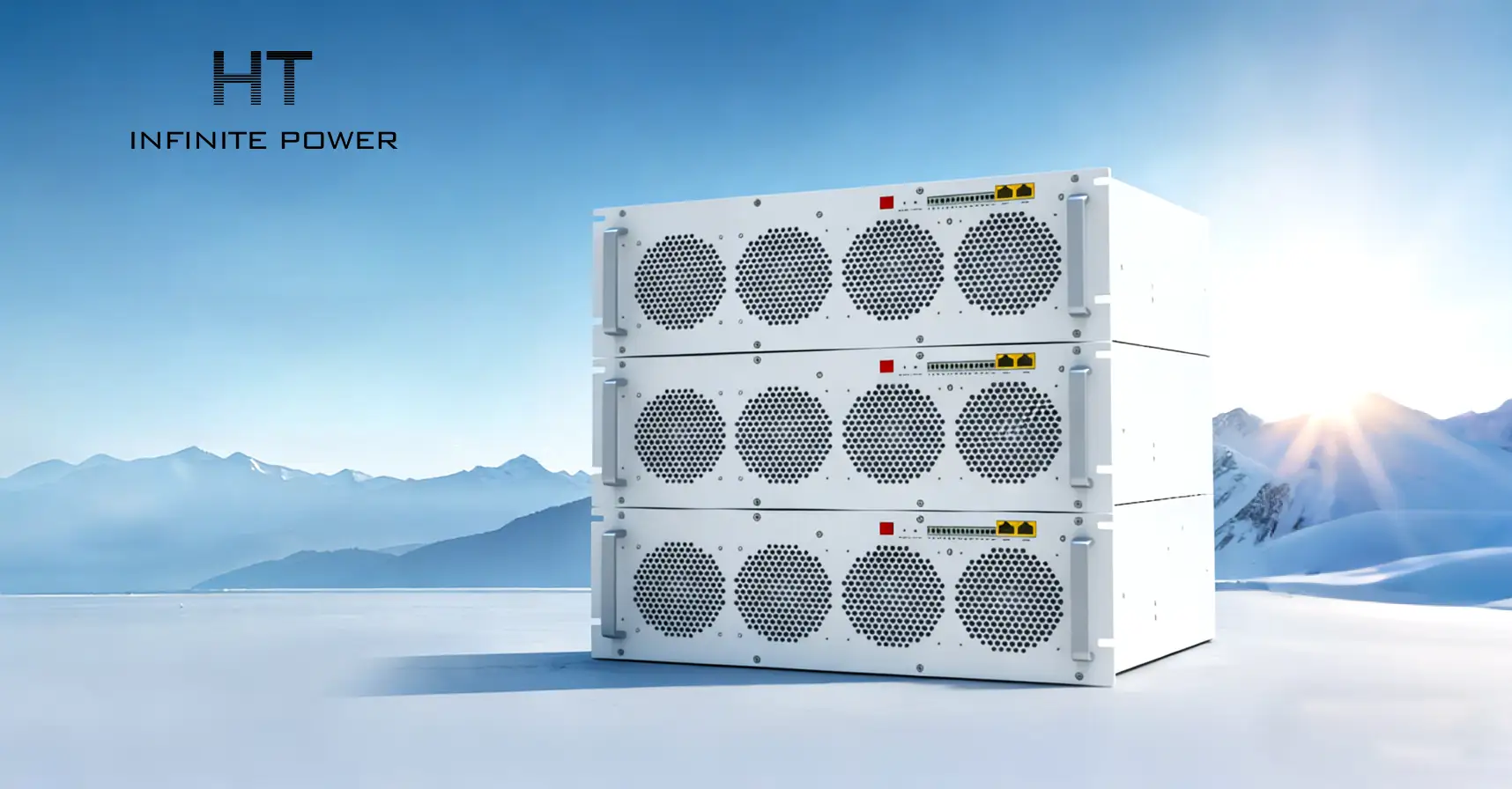

¿Qué es un sistema de conversión de potencia (PCS)?
Estructura del sistema y principio de funcionamiento:
Un sistema de conversión de potencia (PCS) es una solución de gestión energética más compleja que integra múltiples funciones, como la conversión AC/DC, la conversión DC/AC, la gestión de baterías y el control de conexión a red. Su función principal es la conversión eficiente y la distribución optimizada de diferentes formas de energía eléctrica.
Un sistema de conversión de potencia (PCS) es una solución de gestión energética más compleja que integra múltiples funciones, como la conversión AC/DC, la conversión DC/AC, la gestión de baterías y el control de conexión a red. Su función principal es la conversión eficiente y la distribución optimizada de diferentes formas de energía eléctrica.
Principales modos de operación del PCS:
1. Modo conectado a red: funciona de manera sincronizada con la red eléctrica, permitiendo el flujo bidireccional de energía.
2. Modo fuera de red: suministra energía a cargas críticas como una fuente de alimentación independiente.
3. Modo híbrido: programa de forma inteligente la operación coordinada entre la red eléctrica, el sistema de almacenamiento de energía y las fuentes de energía renovable.
2. Modo fuera de red: suministra energía a cargas críticas como una fuente de alimentación independiente.
3. Modo híbrido: programa de forma inteligente la operación coordinada entre la red eléctrica, el sistema de almacenamiento de energía y las fuentes de energía renovable.
Características funcionales del PCS:
1. Optimización multiobjetivo: considera simultáneamente la economía, la fiabilidad y la eficiencia.
2. Control adaptativo: ajusta automáticamente las estrategias de operación en función de las características de la carga y las condiciones del suministro eléctrico.
3. Mantenimiento predictivo: analiza el estado de salud del equipo a partir de los datos de operación.
Comparación de las diferencias clave entre STS y PCS
Funciones principales
STS (Static Transfer Switch):Conmutación rápida de la alimentación, con un tiempo de respuesta normalmente inferior a 10 ms. Estructura del sistema simple y coste relativamente bajo. Se centra en la conmutación rápida, no dispone de función de conversión de energía y se utiliza principalmente en hospitales, centros de datos y otros entornos donde se requiere un suministro ininterrumpido para cargas críticas.
PCS (Power Conversion System):Conversión de energía y gestión energética integrada, como AC a DC y DC a AC. Tiempo de respuesta más lento, normalmente de segundos a minutos. Estructura del sistema compleja, integra múltiples convertidores de electrónica de potencia, permite flujo de energía bidireccional y programación inteligente, con un coste más elevado. Se utiliza principalmente en generación de energías renovables, microrredes y sistemas de almacenamiento de energía.
Guía de selección según escenarios de aplicación
Cuándo elegir un STS:
1. Solo se requiere una conmutación rápida entre dos fuentes de alimentación fiables.
2. Presupuesto limitado y sin necesidad de funciones de conversión de energía.
3. Requisitos estrictos de velocidad de conmutación (por ejemplo, alimentación de equipos IT).
4. Arquitectura del sistema sencilla, sin necesidad de gestión energética compleja.
2. Presupuesto limitado y sin necesidad de funciones de conversión de energía.
3. Requisitos estrictos de velocidad de conmutación (por ejemplo, alimentación de equipos IT).
4. Arquitectura del sistema sencilla, sin necesidad de gestión energética compleja.
Cuándo elegir un PCS (Power Conversion System):
1. Necesidad de integrar múltiples fuentes de energía (red, baterías, energías renovables).
2. Requerimiento de flujo de energía bidireccional y despacho inteligente.
3. El sistema necesita almacenamiento de energía a largo plazo y gestión de optimización energética.
4. Existen requisitos de conversión entre diferentes niveles de tensión o tipos de corriente.
Escenario típico de aplicación: sistema puramente conectado a red.
2. Requerimiento de flujo de energía bidireccional y despacho inteligente.
3. El sistema necesita almacenamiento de energía a largo plazo y gestión de optimización energética.
4. Existen requisitos de conversión entre diferentes niveles de tensión o tipos de corriente.
Escenario típico de aplicación: sistema puramente conectado a red.
Situaciones que requieren una solución combinada PCS + STS
1. Garantizar la gestión de múltiples fuentes de energía y, al mismo tiempo, asegurar conmutación de potencia a nivel de milisegundos para cargas críticas, como el cambio automático entre sistemas fotovoltaicos con almacenamiento y la red, o entre generadores diésel.
2. Sistemas con cargas jerarquizadas (cargas críticas + cargas generales).
3. Necesidad de construir un sistema de respaldo eléctrico multinivel (por ejemplo, equipos centrales de centros de datos + equipos generales).
4. Garantizar tanto una alta eficiencia de utilización de energías renovables como una fiabilidad del suministro eléctrico superior al 99,99 %.
5. Escenarios con presupuesto suficiente y requisitos extremadamente altos de estabilidad del sistema.
Casos típicos de aplicación
1. Hospital de tercer nivel: el PCS gestiona la energía fotovoltaica + almacenamiento + red, mientras que el STS garantiza el funcionamiento de cargas críticas como los quirófanos.
2. Fábrica de semiconductores: el PCS coordina la energía dentro de la planta y el STS protege los instrumentos de precisión.
3. Centro de datos financiero: el PCS optimiza la eficiencia energética y el STS asegura el funcionamiento ininterrumpido de los servidores.
2. Fábrica de semiconductores: el PCS coordina la energía dentro de la planta y el STS protege los instrumentos de precisión.
3. Centro de datos financiero: el PCS optimiza la eficiencia energética y el STS asegura el funcionamiento ininterrumpido de los servidores.

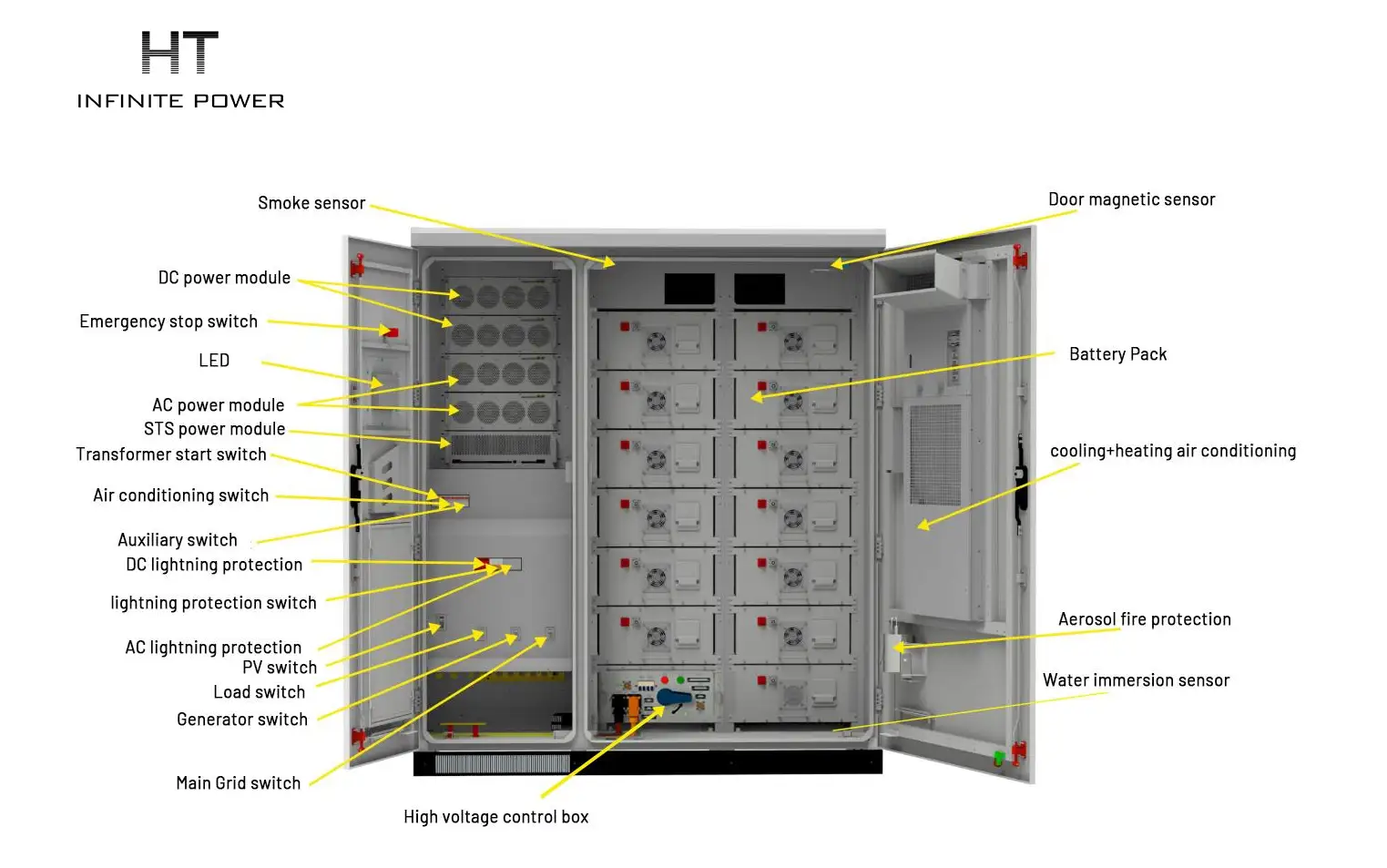

El proyecto está configurado con un sistema fotovoltaico de almacenamiento de energía que incluye un PCS de 200 kW, un STS de 600 kW y un sistema de almacenamiento de energía de 860 kWh.
Modos de operación
1. Se prioriza el suministro fotovoltaico a la carga; el excedente de energía fotovoltaica se almacena en el sistema de almacenamiento. Cuando la energía fotovoltaica es insuficiente, el sistema de almacenamiento asiste en el suministro. Cuando ni la energía fotovoltaica ni el almacenamiento son suficientes, el STS conmuta automáticamente a la red eléctrica.
2. Cuando el sistema fotovoltaico con almacenamiento se recupera, el sistema conmuta automáticamente de nuevo al modo de operación fuera de red.
HT INFINITEPOWER se especializa en la personalización de diversos sistemas fotovoltaicos de almacenamiento de energía para satisfacer las necesidades de aplicaciones conectadas a red, fuera de red y con conmutación automática entre red y fuera de red.
Le invitamos a ponerse en contacto con nosotros para obtener soluciones personalizadas.
