Wat is STS en wat is het verschil tussen STS en PCS?
2025-12-24
In energieopslagsystemen zijn STS (Static Transfer Switch) en PCS (Power Conversion System) twee cruciale apparaten die een sleutelrol spelen bij het waarborgen van de continuïteit van de stroomvoorziening en de stabiliteit van het systeem. Dit artikel gaat dieper in op de werkingswijze, de basisprincipes en de kernverschillen tussen STS- en PCS-systemen.
Uitgebreide uitleg van statische omschakelaars (STS)
Basiswerkingsprincipe:
Een statische omschakelaar (STS) is een snelle schakelvoorziening op basis van halfgeleidertechnologie, die een naadloze omschakeling mogelijk maakt tussen twee onafhankelijke voedingsbronnen (zoals het elektriciteitsnet en een energieopslagsysteem). De kern bestaat uit solid-state componenten zoals thyristoren (SCR’s) of IGBT’s (Insulated-Gate Bipolar Transistors), waarmee de omschakeling binnen enkele milliseconden kan worden uitgevoerd.
STS-werkproces
1. Continue monitoring: Realtime bewaking van spanning, frequentie en fase van zowel de primaire als de back-upvoeding.
2. Foutdetectie: Activering van de omschakellogica wanneer de primaire voeding buiten het vooraf ingestelde tolerantiebereik valt.
3. Synchronisatiecontrole: Indien mogelijk wordt vóór het omschakelen gecontroleerd of beide voedingen gesynchroniseerd zijn.
4. Uitvoering van de omschakeling: Realisatie van de vermogensoverdracht via snelle in- en uitschakeling van halfgeleidercomponenten.
5. Statusfeedback: Terugkoppeling van de omschakelactie en de actuele voedingsstatus aan het bewakingssysteem.
Belangrijkste technische kenmerken van STS:
1. Omschakelsnelheid: Typisch 1/4 netperiode (ongeveer 4–8 milliseconden).
2. Omschakeling zonder onderbreking: Toepassing van de technologie “eerst verbinden, daarna loskoppelen” om een continue stroomvoorziening van de belasting te garanderen.
3. Intelligente besturing: Programmeerbare logica ondersteunt meerdere omschakelstrategieën en prioriteitsinstellingen.

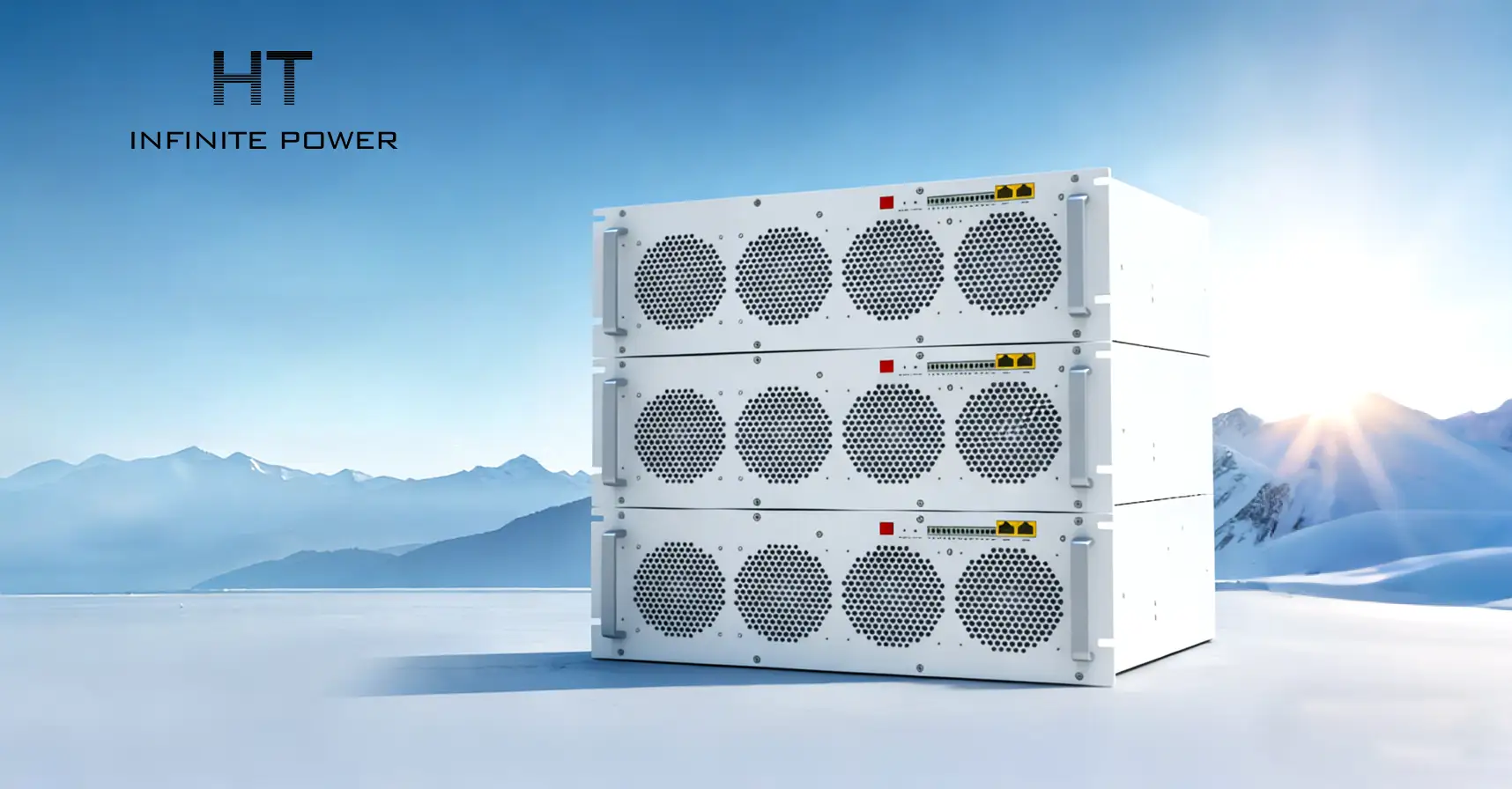

Wat is een Power Conversion System (PCS)?
Systeemstructuur en werkingsprincipe: Een Power Conversion System (PCS) is een complexere oplossing voor energiebeheer waarin meerdere functies zijn geïntegreerd, zoals AC/DC-omzetting, DC/AC-omzetting, batterijbeheer en netkoppelingsregeling. De kernfunctie van een PCS is het efficiënt omzetten en optimaal distribueren van verschillende vormen van elektrische energie.
Belangrijkste bedrijfsmodi van PCS:
1. Netgekoppelde modus: Werkt synchroon met het elektriciteitsnet en maakt bidirectionele energiestromen mogelijk.
2. Off-grid modus: Levert stroom aan kritieke belastingen als een onafhankelijke energiebron.
3. Hybride modus: Stuurt intelligent de gecoördineerde werking van het elektriciteitsnet, energieopslag en hernieuwbare energiebronnen aan.
2. Off-grid modus: Levert stroom aan kritieke belastingen als een onafhankelijke energiebron.
3. Hybride modus: Stuurt intelligent de gecoördineerde werking van het elektriciteitsnet, energieopslag en hernieuwbare energiebronnen aan.
Functionele kenmerken van PCS:
1. Multi-objectieve optimalisatie: Houdt gelijktijdig rekening met economie, betrouwbaarheid en efficiëntie.
2. Adaptieve regeling: Past de bedrijfsstrategie automatisch aan op basis van belastingkarakteristieken en de toestand van de energievoorziening.
3. Predictief onderhoud: Analyseert de gezondheidstoestand van apparatuur op basis van operationele gegevens.
Comparación de las diferencias clave entre STS y PCS
Funciones principales
STS (Static Transfer Switch): Conmutación rápida de la alimentación, con un tiempo de respuesta normalmente inferior a 10 ms. Estructura del sistema simple y coste relativamente bajo. Se centra en la conmutación rápida, no dispone de función de conversión de energía y se utiliza principalmente en hospitales, centros de datos y otros entornos que requieren suministro ininterrumpido a cargas críticas.
PCS (Power Conversion System): Conversión de energía y gestión energética integrada, como AC a DC y DC a AC. Tiempo de respuesta más lento, normalmente de segundos a minutos. Estructura del sistema compleja, integra múltiples convertidores de electrónica de potencia, permite flujo bidireccional de energía y despacho inteligente. Coste más elevado. Se utiliza principalmente en generación de energías renovables, microrredes y sistemas de almacenamiento de energía.
Guía de selección de escenarios de aplicación
Cuándo elegir un STS:
1. Solo se requiere conmutación rápida entre dos fuentes de energía fiables.
2. Presupuesto limitado y sin necesidad de funciones de conversión de energía.
3. Requisitos estrictos de velocidad de conmutación (por ejemplo, alimentación de equipos IT).
4. Arquitectura del sistema sencilla, sin necesidad de gestión energética compleja.
2. Presupuesto limitado y sin necesidad de funciones de conversión de energía.
3. Requisitos estrictos de velocidad de conmutación (por ejemplo, alimentación de equipos IT).
4. Arquitectura del sistema sencilla, sin necesidad de gestión energética compleja.
Cuándo elegir un PCS (Power Conversion System):
1. Necesidad de integrar múltiples fuentes de energía (red, baterías, energías renovables).
2. Requerimiento de flujo bidireccional de energía y despacho inteligente.
3. El sistema necesita almacenamiento de energía a largo plazo y optimización energética.
4. Existen requisitos de conversión entre diferentes niveles de tensión o tipos de corriente.
Escenario típico: sistema puramente conectado a red.
2. Requerimiento de flujo bidireccional de energía y despacho inteligente.
3. El sistema necesita almacenamiento de energía a largo plazo y optimización energética.
4. Existen requisitos de conversión entre diferentes niveles de tensión o tipos de corriente.
Escenario típico: sistema puramente conectado a red.
Cuándo se requiere una solución combinada PCS + STS:
1. Necesidad de gestión multienergía garantizando al mismo tiempo conmutación a nivel de milisegundos para cargas críticas, como la conmutación automática entre sistemas fotovoltaicos con almacenamiento y la red, o entre sistemas fotovoltaicos y generadores diésel.
2. Sistemas con cargas jerarquizadas (cargas críticas + cargas generales).
3. Construcción de sistemas de respaldo eléctrico multinivel (por ejemplo, equipos centrales de centros de datos + equipos generales).
4. Garantizar tanto una alta eficiencia de utilización de energías renovables como una fiabilidad del suministro superior al 99,99 %.
5. Escenarios con presupuestos amplios y requisitos extremadamente altos de estabilidad del sistema.
Casos de aplicación típicos
1. Hospital de nivel terciario: el PCS gestiona fotovoltaica + almacenamiento + red, y el STS garantiza el funcionamiento de cargas críticas como quirófanos.
2. Fábrica de semiconductores: el PCS coordina la energía dentro de la planta y el STS protege instrumentos de alta precisión.
3. Centro de datos financiero: el PCS optimiza la eficiencia energética y el STS asegura el funcionamiento ininterrumpido de los servidores.
2. Fábrica de semiconductores: el PCS coordina la energía dentro de la planta y el STS protege instrumentos de alta precisión.
3. Centro de datos financiero: el PCS optimiza la eficiencia energética y el STS asegura el funcionamiento ininterrumpido de los servidores.
El proyecto está configurado con un sistema fotovoltaico con almacenamiento que incluye un PCS de 200 kW, un STS de 600 kW y un sistema de almacenamiento de energía de 860 kWh.
Modos de operación:
1. Se prioriza el suministro fotovoltaico a la carga; el excedente fotovoltaico se almacena en el sistema de almacenamiento. Cuando la energía fotovoltaica es insuficiente, el sistema de almacenamiento asiste en el suministro a la carga. Cuando ni la fotovoltaica ni el almacenamiento son suficientes, el STS conmuta automáticamente a la red.
2. Cuando el sistema fotovoltaico con almacenamiento se recupera, el sistema conmuta automáticamente de nuevo al modo de operación fuera de red.
HT INFINITEPOWER se especializa en la personalización de diversos sistemas fotovoltaicos con almacenamiento para satisfacer las necesidades de aplicaciones conectadas a red, fuera de red y de conmutación automática entre red y fuera de red.
Le invitamos a contactarnos para soluciones personalizadas.
