IP55
Transporte conveniente
Ahorro de espacio
Gestión de datos locales EMS
Fácil instalación
●Productización del sistema, integrando batería de almacenamiento de energía, PCS, sistema de monitoreo de gestión de energía, sistema de distribución de energía, sistema de control ambiental y sistema de control de incendios, etc., para controlar completamente el estado operativo y los riesgos del sistema;
●Equipado con PCS modular montado en bastidor, que admite conexión paralela de varias máquinas y tiene buena escalabilidad; la cantidad de módulos PCS y la energía total de la batería se pueden seleccionar de acuerdo con los requisitos de capacidad del sistema de la microrred y otros escenarios. Ampliable hasta 1000 kWh
●El grado de protección es IP54, que puede hacer frente perfectamente a varios tipos de clima exterior;
●Se adopta el aire acondicionado integrado montado en la puerta, que no ocupa el espacio del gabinete, aumenta el espacio disponible del gabinete exterior, tiene una mejor integridad estructural en la parte superior y tiene un buen efecto impermeable;
●La pantalla de control local permite diversas funciones como monitoreo del funcionamiento del convertidor, formulación de estrategias de gestión energética, actualización remota de equipos, etc.
Ventajas del sistema de refrigeración por aire con batería de 50 kW-100 kWh
HT 50kW-100 kWh battery storage ESS is an integrated system,all in one outdoor cabinet,integrating with PCS,100 kWh battery storage,fire protection system,temperature Control System,EMS,high voltage box,distribution box,automatic on grid and off grid switching and intelligent monitoring.As 50kW-100 kWh battery storage ESS is integrated and modular design,it is easy for the installation and maintenance.

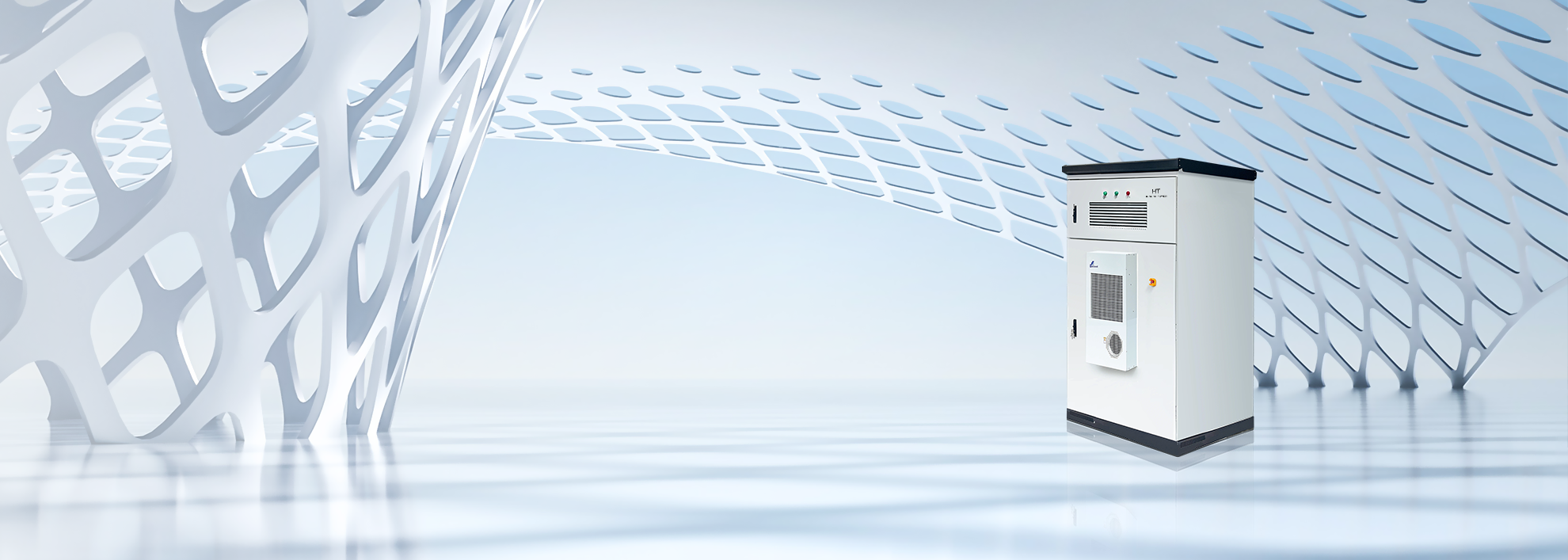

50kW/100kWh ESS
Sistema de refrigeración por aire
Modelo: HT50kW/100kWh
Potencia nominal de salida de CA: 50kW(Ampliable a 1000 kW)
Capacidad nominal: 100kWh (Can be upgraded to 1000kWh)
Corriente nominal de carga/descarga: 72A
Profundidad de descarga (DoD): 90%
Dimensiones (Wx Dx H): 1200*1000*2150mm
Temperatura de funcionamiento: -25~60°C(Reducción por encima de 45°C)
Protección IP: IP55
Corriente máxima de carga y descarga : 1C
Garantía: 5 años de garantía del producto
Estructura Introducción
── 100 kWh Batería ESS Armario exterior ──

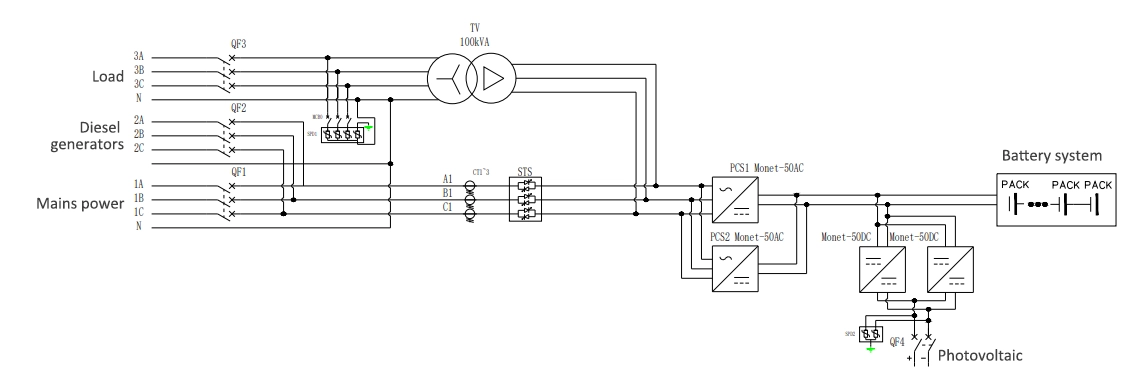

Diagramas de cableado eléctrico
Celda
●Material: LFP
●Voltaje: 3.2V
●Cyclus: 8000 keer @80%
●Cycle: 8000 veces @80%

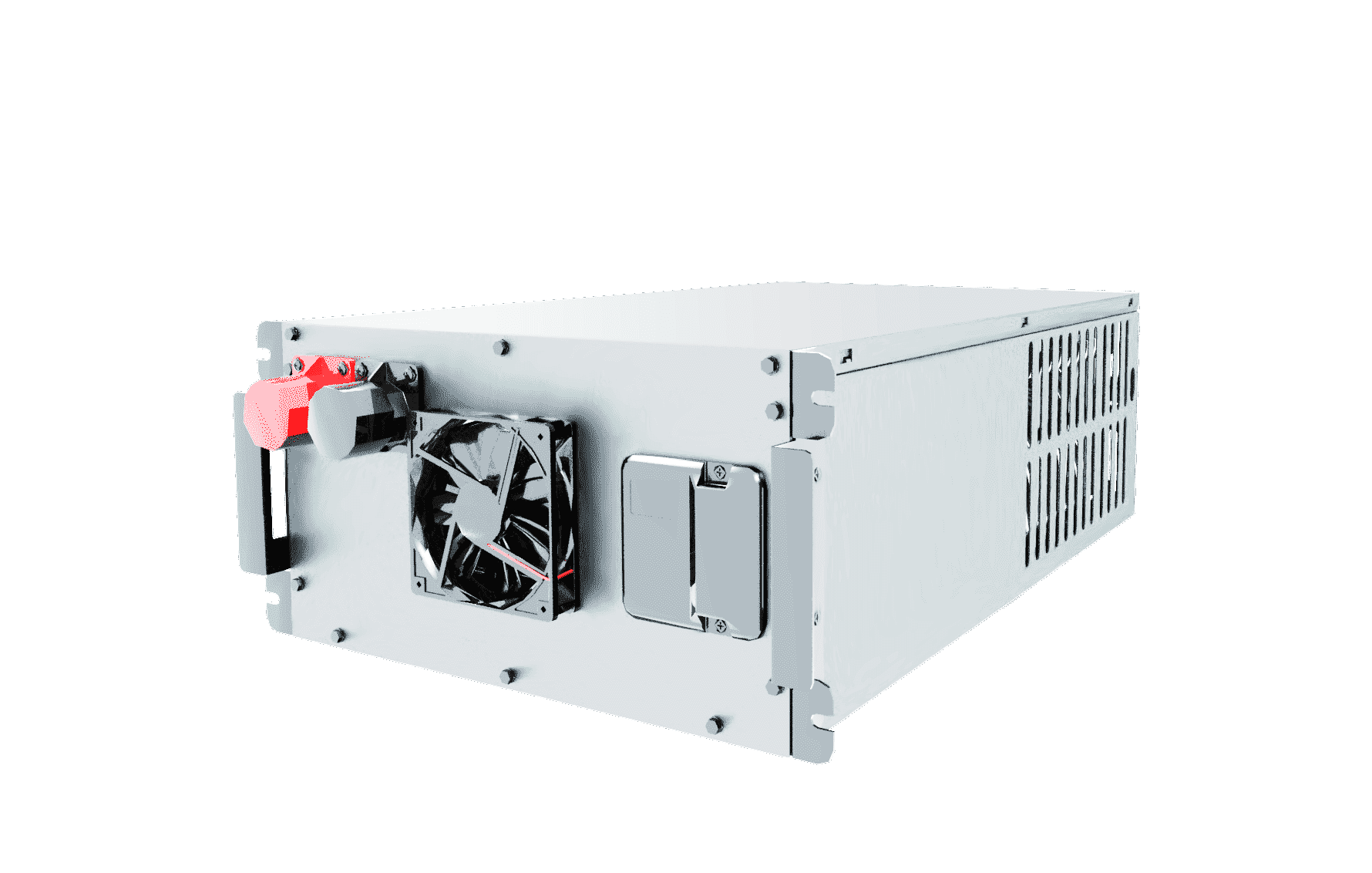

Módulo de batería refrigerado por aire 1P24S (Cell)
Voltaje: 76.8V Capacidad: 9.216kWh
●Integración, normalización
●Refrigeración por aire inteligente
●Alta densidad energética
●La diferencia de temperatura es inferior a 3 grados Celsius
●Configuración flexible y escalable
Refrigeración por aire Estante para baterías 1P11S (Module)
Voltaje :844V Capacidad: 101 kWh
●Diseño modular, fácil de ampliar.
●Alta seguridad, el embalamiento térmico no se propaga.
●Nivel de batería Supresión de incendios.
●La diferencia de temperatura es <3°C, la temperatura de trabajo de la célula es adecuada
●Diseño de amplia temperatura

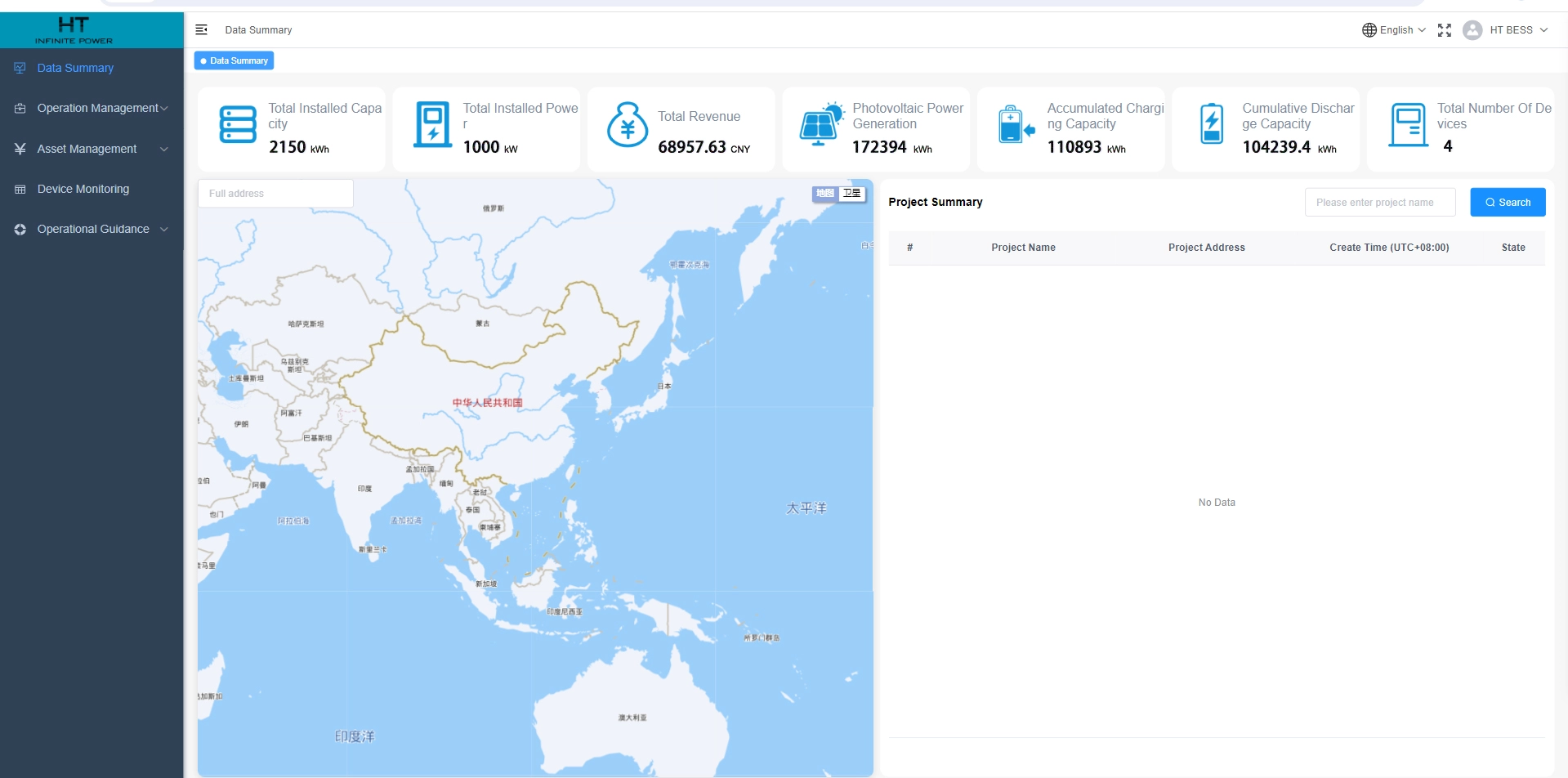

EMS
●Recogida de datos de comunicación de la central eléctrica y control de funcionamiento integrados
●Visualización en pantalla local de los datos de la central y el estado de funcionamiento
●Se utiliza principalmente en aplicaciones de centrales de almacenamiento de energía de diversas capacidades y centrales fotovoltaicas integradas, de almacenamiento y de carga.
●Carga remota de datos de centrales eléctricas

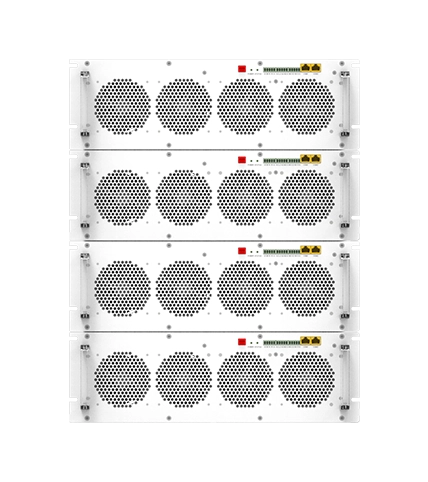

Módulo Convertidor AC-DC
●Soporte para personalización de funciones
●Utiliza una topología de tres niveles, la eficiencia máxima puede alcanzar el 98,5%, mejorando la calidad de la energía
●Soporta corriente constante, potencia constante, MPPT, control de fuente de voltaje AC, con función de arranque en negro
●Diseño modular montado en rack estándar, configuración flexible, mantenimiento conveniente, expansión fácil

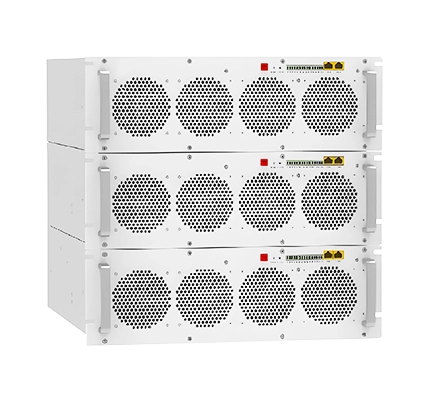

Módulo Convertidor DC-DC
●Soporte para solución de acoplamiento DC
●Eficiencia máxima del 99%
●Puede ampliarse a un gabinete exterior DC-DC de 2 MW
●Compatible con baterías de litio, baterías de plomo-ácido y paneles fotovoltaicos de diversas especificaciones.

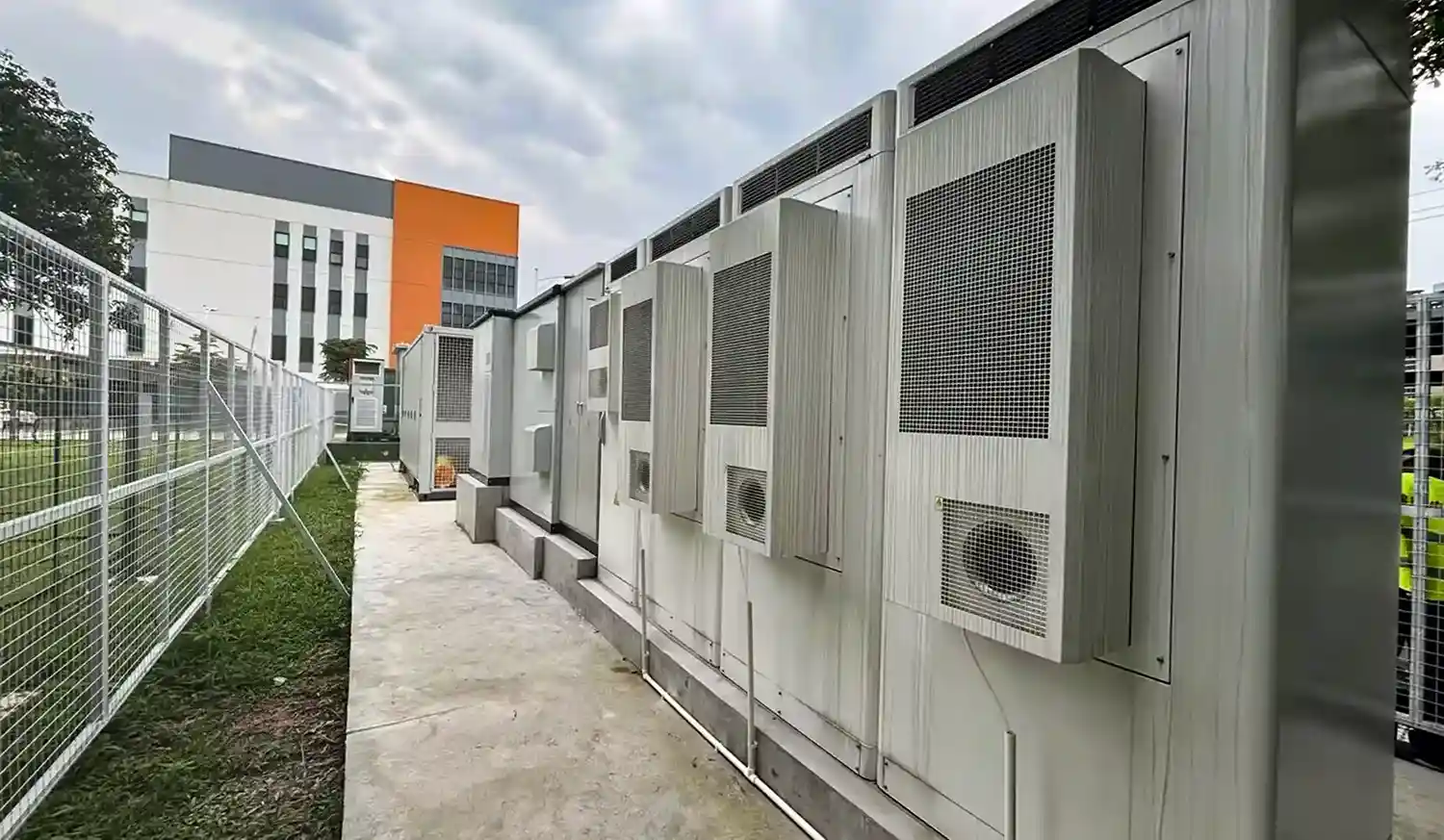

Escenarios de aplicación
── 100 kWh Batería ESS Armario exterior ──
China
Sistema de almacenamiento de energía: 33MW solar panel +30MW pcs+100MWh liquid cooling battery container
Escenario de aplicación：Power station
Fecha de envío: May，2024
Aplicación: central eléctrica regulación de picos regulación de frecuencias, suministro eléctrico.
Huizhou China
Sistema de almacenamiento de energía: 4MW pcs+9MW DC moudular+10MWh batería refrigeración líquida
Escenario de aplicación: Polígono Industrial + Cargador EV
Datos de entrega: May,2023
Aplicación: Sistema integrado de carga solar+almacenamiento+ev para mejorar la eficiencia del aprovechamiento solar. Ahorrar electricidad y obtener beneficios de este sistema.
Suecia
Sistema de almacenamiento de energía: 1sets 0.5MW/1.075MWh
Escenario de aplicación :Edificio residencial comercial
Datos de entrega:Sep,2023
Aplicación: Lograr la función de cortar el pico y llenar el valle, reducir la diferencia entre el pico y el valle de carga, y obtener considerables beneficios económicos a través de la diferencia de precio pico-valle.

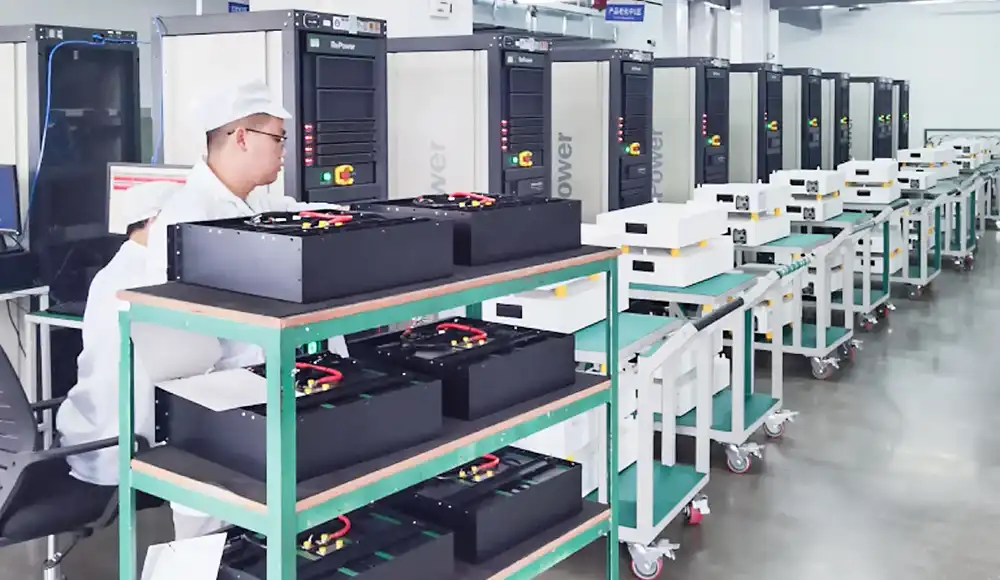

Nuestra fábrica
Para el almacenamiento de energía residencial y comercial

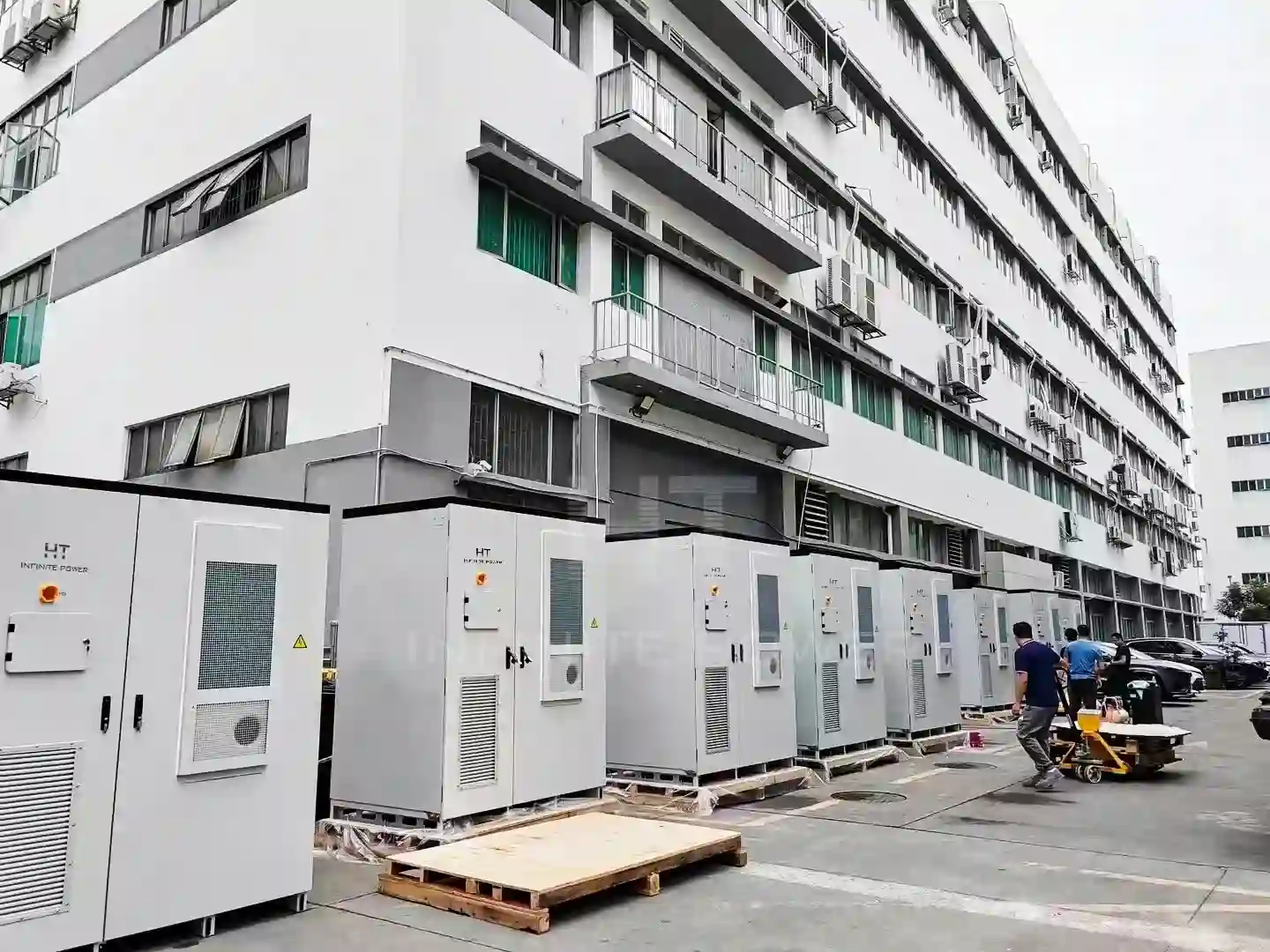

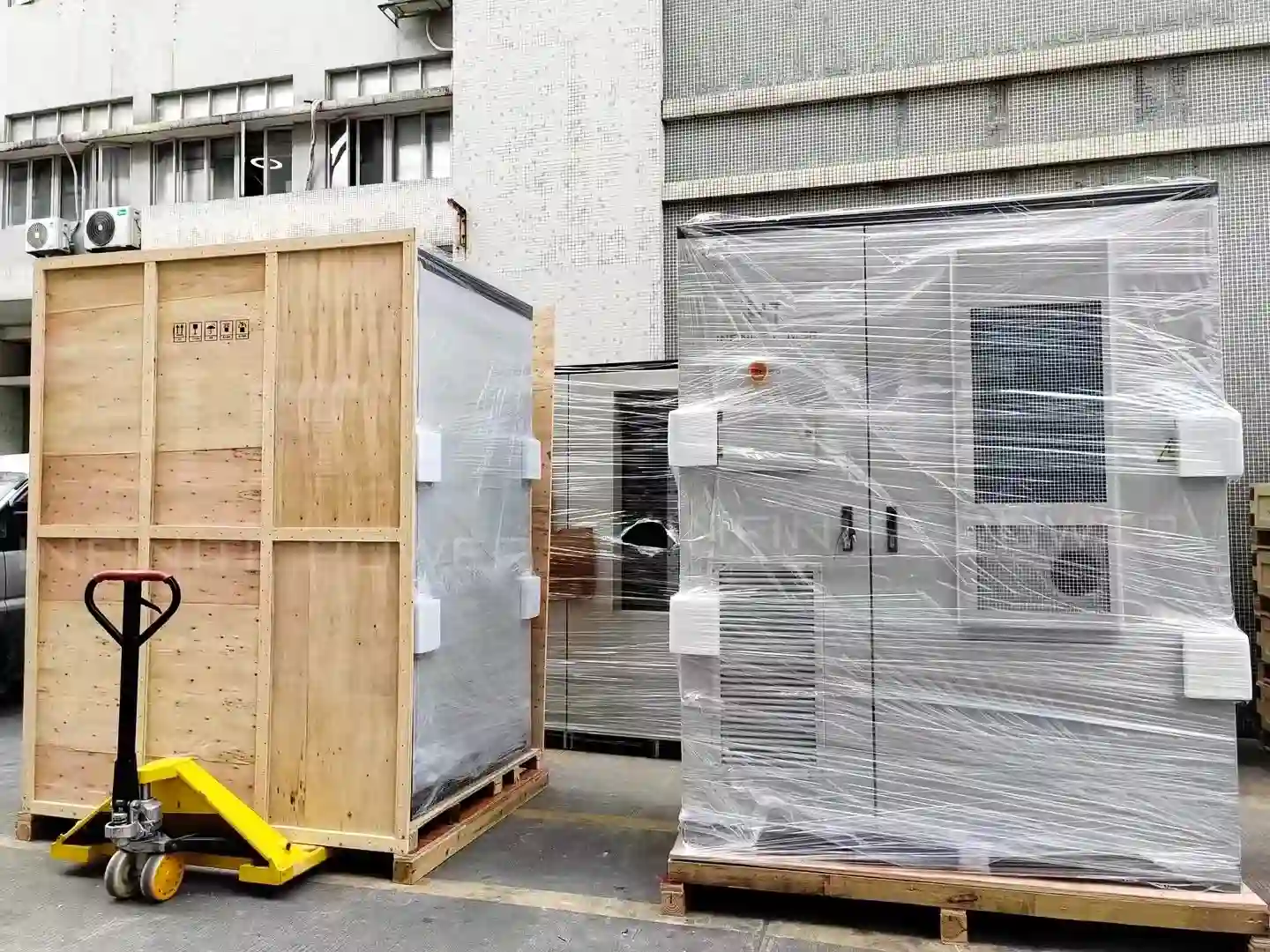

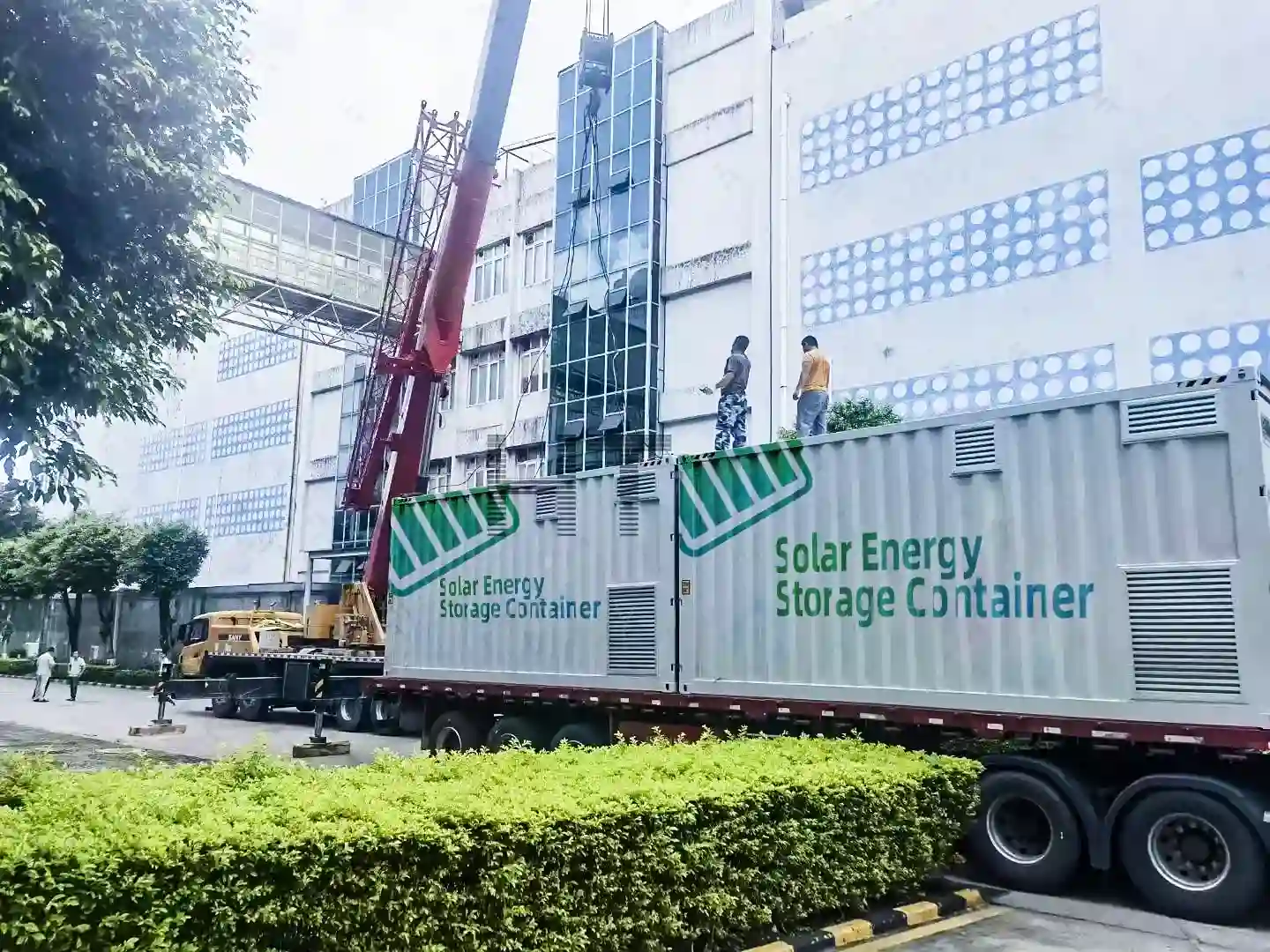

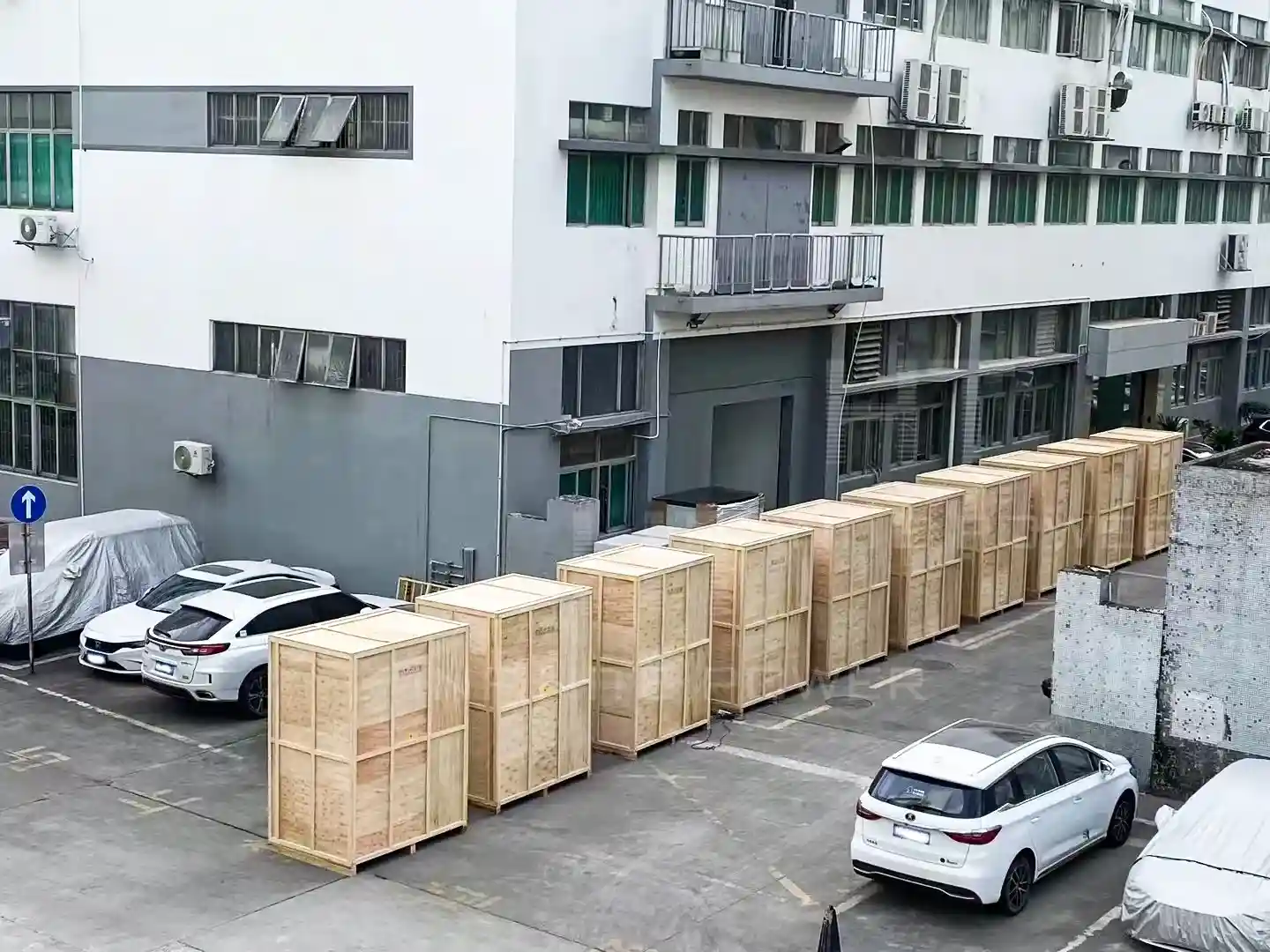

Proceso de entrega
── 100 kWh Batería ESS Armario exterior ──
Cómo conseguir un proyecto BESS adecuado ?
Recopilar información sobre proyectos
Póngase en contacto con nosotros
Nuestros ingenieros elaboran soluciones y presupuestos para usted
Instale
Utilización
PREGUNTAS FRECUENTES
Cuando se confirmen la información y los requisitos de su proyecto, comenzaremos a organizar la producción. El ciclo de producción es de unos 40 a 45 días.
Por lo general, podemos hacerlo por usted. Pero para asegurarse de que todo el sistema funcione de forma segura, comuníquese con nuestro ingeniero profesional para verificarlo.
Ofrecemos 5 años de garantía para el gabinete exterior de 100 kWh. Después de eso, seguiremos brindándole un servicio posventa pago.
La vida útil de diseño de todo el sistema es de 15 años, con un ciclo una vez al día, y el EOH de la batería es del 70% después de 15 años. Por supuesto, la vida útil real de la batería también se ve afectada por el entorno, la temperatura, el tamaño de la corriente de carga y descarga y otros factores.
Sí, podemos proporcionar servicios de instalación en el sitio por una tarifa. También se encuentra disponible guía gratuita para la instalación remota.
Para más preguntas por favorContáctenos
