O que é armazenamento de energia em contêiner e quais são suas aplicações e vantagens?
2025-03-07
Com a transformação da estrutura energética global e o rápido desenvolvimento das energias renováveis, a tecnologia de armazenamento de energia tem se tornado gradualmente um fator chave no apoio à transformação energética. Os sistemas de armazenamento de energia em contêineres, com sua modularidade, mobilidade e alta eficiência, têm surgido progressivamente no campo de armazenamento de energia.
Este artigo irá introduzir em detalhes o princípio de funcionamento e as vantagens dos sistemas de armazenamento de energia em contêineres.

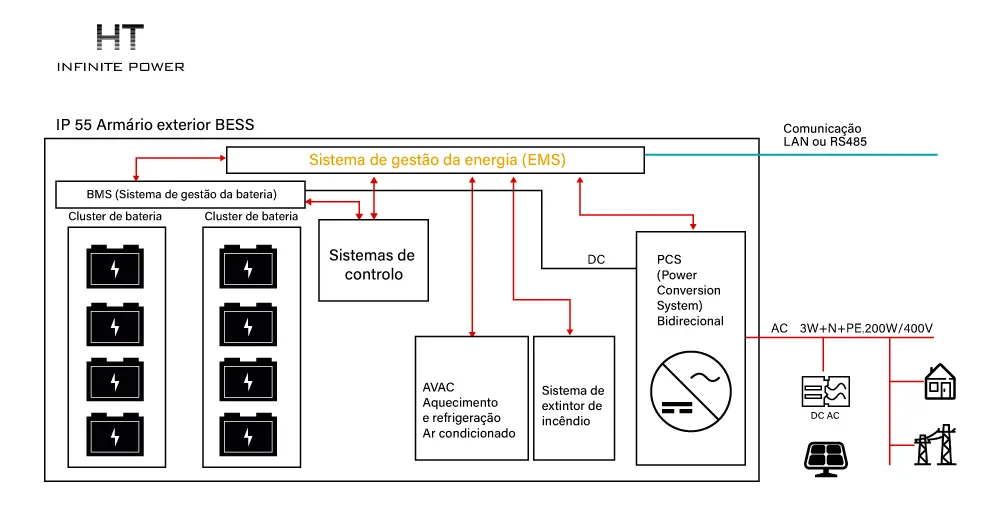

1. Composição básica do sistema de armazenamento de energia em contêineres
O sistema de armazenamento de energia em contêineres é composto principalmente pela unidade de armazenamento de energia, sistema de conversão de energia, sistema de controle e instalações auxiliares. Dentre eles, a unidade de armazenamento de energia é responsável pelo armazenamento e liberação de energia, o sistema de conversão de energia realiza a conversão e transmissão de energia, o sistema de controle monitora e gerencia todo o sistema, e as instalações auxiliares incluem o sistema de resfriamento, sistema de proteção contra incêndio, etc., para garantir o funcionamento seguro do sistema.
2. Princípio de funcionamento da unidade de armazenamento de energia
A unidade de armazenamento de energia do sistema de armazenamento de energia em contêineres geralmente utiliza baterias, supercapacitores ou volantes como meios de armazenamento de energia. Tomando as baterias como exemplo, seu princípio de funcionamento é converter a energia elétrica em energia química por meio de reações químicas para armazenamento, e depois converter a energia química em energia elétrica por meio de reações reversas quando necessário. Supercapacitores armazenam cargas por meio de campos elétricos para realizar o armazenamento e liberação rápidos de energia elétrica. Volantes utilizam corpos de volantes em alta rotação para armazenar energia cinética.
3. Conversão e transmissão de energia
O sistema de conversão de energia do sistema de armazenamento de energia em contêineres inclui principalmente conversores, inversores e outros equipamentos. Durante o processo de carregamento, o conversor converte a energia AC da rede elétrica externa em energia DC adequada para carregar a unidade de armazenamento de energia; durante o processo de descarregamento, o inversor converte a energia DC liberada pela unidade de armazenamento de energia em energia AC para cargas externas. Por meio do sistema de conversão de energia, o sistema de armazenamento de energia em contêineres pode alcançar uma interconexão flexível com a rede elétrica ou com cargas fora da rede.
4. O papel do sistema de controle
O sistema de controle é o "cérebro" do sistema de armazenamento de energia em contêineres, responsável pelo monitoramento em tempo real e pelo agendamento do status operacional de todo o sistema. O sistema de controle coleta e analisa os dados operacionais dos equipamentos-chave, como unidades de armazenamento de energia e sistemas de conversão de energia, otimiza e agenda o sistema de acordo com a estratégia de controle pré-definida e garante a operação segura e eficiente do sistema. Ao mesmo tempo, o sistema de controle também possui funções de comunicação remota, que podem permitir monitoramento remoto, operação e manutenção.

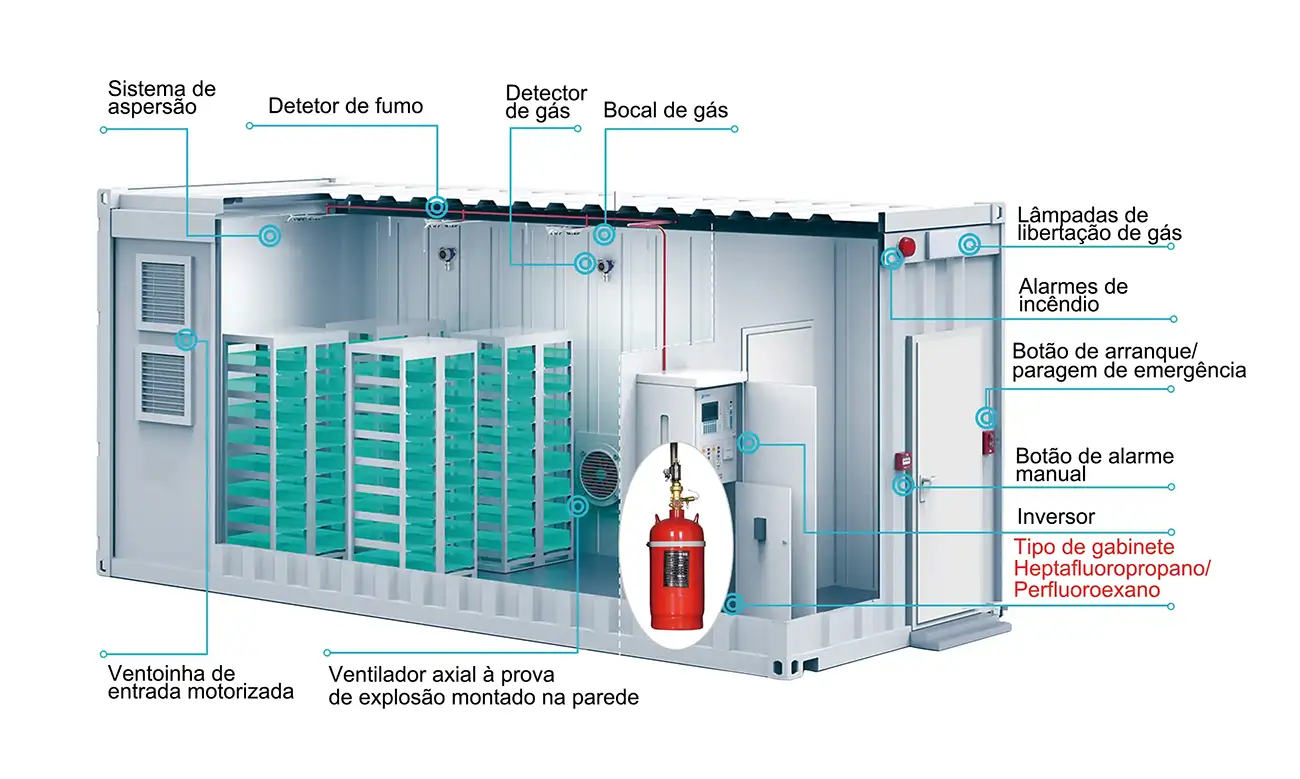

5. Importância das instalações auxiliares
As instalações auxiliares do sistema de armazenamento de energia em contêineres são cruciais para garantir a operação segura e estável do sistema. O sistema de resfriamento é responsável por manter a temperatura operacional adequada de equipamentos chave, como a unidade de armazenamento de energia e o sistema de conversão de energia, para evitar superaquecimento e degradação ou danos no desempenho. O sistema de proteção contra incêndio pode ser ativado rapidamente em emergências, como incêndios, para evitar que os acidentes se expandam e garantir a segurança do pessoal e dos equipamentos.
6. Vantagens do sistema de armazenamento de energia em contêineres
(1). Design modular:
Fácil de produzir e transportar, podendo configurar de forma flexível a capacidade e a potência de armazenamento de energia conforme a demanda.
(2). Mobilidade:
A estrutura do contêiner é fácil de realocar e reinstalar, adequada para cenários de aplicação temporários ou móveis.
(3). Alta integração:
Integra unidades de armazenamento de energia, sistemas de conversão de energia, sistemas de controle, etc., em um único conjunto, simplificando o design do sistema e melhorando a utilização do espaço.
(4). Resposta rápida:
A unidade de armazenamento de energia tem alta densidade de potência e capacidades de carregamento e descarregamento rápidas, o que pode atender a requisitos de alta potência instantânea.
(5). Proteção ambiental e economia de energia:
Adota tecnologia de armazenamento de energia limpa para reduzir o consumo de combustíveis fósseis e as emissões de poluentes, promovendo o desenvolvimento sustentável.

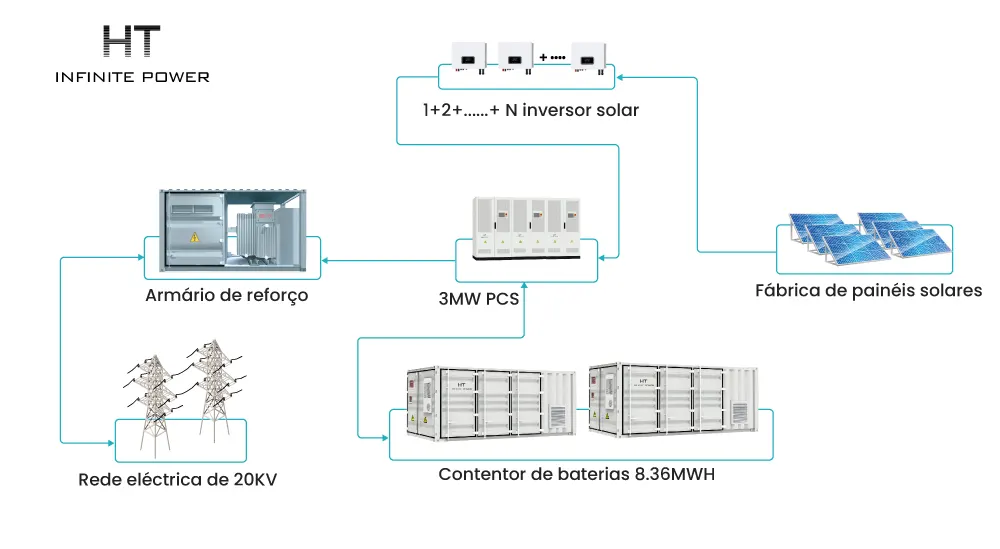

7. Principais cenários de aplicação do sistema de armazenamento de energia em contêineres
(1). Equilíbrio de potência:
Em grandes estações de energia ou linhas de transmissão de longa distância, os contêineres de armazenamento de energia são instalações importantes para o equilíbrio de potência, ajudando a regular a oferta e a demanda de energia e garantindo a operação estável do sistema de energia.
(2). Sistema de geração de energia a partir de fontes renováveis:
Para sistemas de geração de energia renovável, como energia solar e eólica, os contêineres de armazenamento de energia são equipamentos essenciais, podendo fornecer suporte de energia quando a energia solar e eólica forem insuficientes, garantindo a operação estável do sistema de geração.
(3). Regulação de pico e frequência da rede elétrica:
Na regulação de pico e frequência da rede elétrica, os contêineres de armazenamento de energia são instalações indispensáveis, ajudando a rede elétrica a ajustar durante os períodos de pico e vale, melhorando a flexibilidade e a confiabilidade da rede elétrica.
(4). Sistema de distribuição de energia industrial:
No sistema de distribuição de energia industrial, os contêineres de armazenamento de energia, como equipamentos importantes de armazenamento de energia, podem fornecer uma fonte de energia estável para fábricas, minas, etc., garantindo a produção contínua.
(5). Sistema de energia pública:
Em sistemas de energia pública, como grandes comércios, locais de entretenimento e edifícios públicos, os contêineres de armazenamento de energia também desempenham um papel importante, fornecendo suporte adicional de energia durante períodos de alta demanda, garantindo que a demanda de energia seja atendida.
(6). Produção de hidrogênio a partir de energia renovável:
No processo de produção, armazenamento e liberação de hidrogênio a partir de energia renovável, os contêineres de armazenamento de energia são instalações importantes que ajudam a armazenar e liberar energia do hidrogênio, promovendo o uso eficiente de energia renovável.
(7). Instalações de fornecimento de energia temporário:
Em desastres ou emergências, os contêineres de armazenamento de energia podem ser usados como instalações temporárias de fornecimento de energia para fornecer suporte de energia emergencial para áreas remotas ou locais de conversão de recursos.
(8). Armazenamento de energia industrial e comercial:
Nos sistemas de armazenamento de energia industrial e comercial, os contêineres de armazenamento de energia reduzem os custos com eletricidade e melhoram os benefícios econômicos por meio de modelos de arbitragem de pico e vale. Os usuários podem carregar durante períodos de baixa demanda e descarregar durante os períodos de pico, economizando assim nos custos de eletricidade e evitando o risco de quedas de energia.

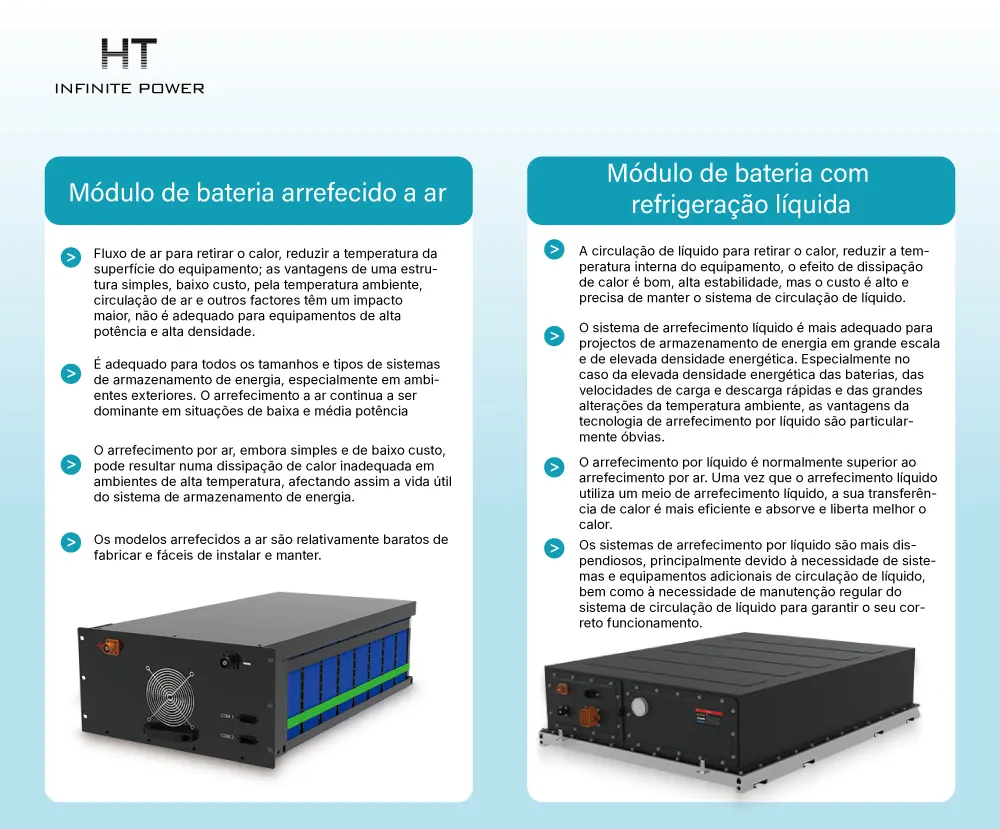

8. Classificação dos sistemas de armazenamento de energia em contêineres
Atualmente, os sistemas de armazenamento de energia em contêineres são principalmente divididos em dois tipos: resfriamento a ar e resfriamento a líquido, de acordo com os diferentes métodos de resfriamento.
(1). Princípios de Dissipação de Calor
O resfriamento a ar remove o calor através do fluxo de ar para reduzir a temperatura da superfície do equipamento. As vantagens do resfriamento a ar incluem estrutura simples e baixo custo, mas seu efeito de dissipação de calor é altamente influenciado por fatores como temperatura ambiente e circulação do ar, sendo inadequado para equipamentos de alta potência e alta densidade.
O resfriamento a líquido remove o calor por meio de circulação de líquido para reduzir a temperatura interna do equipamento. As vantagens do resfriamento a líquido incluem um bom efeito de dissipação de calor e alta estabilidade, mas seu custo é elevado e o sistema de circulação de líquido precisa ser mantido.
(2). Cenários Aplicáveis Diferentes
O sistema de resfriamento a ar é adequado para sistemas de armazenamento de energia de vários tamanhos e tipos, especialmente em ambientes externos. Em cenários de potência média e baixa, o resfriamento a ar ainda é a opção principal. O sistema de resfriamento a líquido é mais adequado para projetos de armazenamento de energia em grande escala e de alta densidade energética, especialmente em situações onde o pacote de baterias possui alta densidade de energia, altas velocidades de carga e descarga e grandes variações de temperatura ambiente, as vantagens da tecnologia de resfriamento a líquido tornam-se particularmente evidentes.
(3). Efeito de Dissipação de Calor
O efeito de dissipação de calor do resfriamento a líquido geralmente é melhor do que o do resfriamento a ar. Como o resfriamento a líquido utiliza um meio de resfriamento líquido, sua eficiência de condução de calor é maior e pode absorver e liberar calor de maneira mais eficaz. Embora o resfriamento a ar seja simples e de baixo custo, ele pode causar dissipação de calor insuficiente em ambientes de alta temperatura, afetando a vida útil do sistema de armazenamento de energia.
(4). Custo e Manutenção
O custo de fabricação do resfriamento a ar é relativamente baixo, e é fácil de instalar e manter. O custo do sistema de resfriamento a líquido é relativamente alto, principalmente porque exige sistemas e equipamentos adicionais de circulação de líquido, e o sistema de circulação de líquido precisa de manutenção regular para garantir seu funcionamento adequado.
Em geral, o resfriamento a ar e o resfriamento a líquido têm suas próprias vantagens, desvantagens e cenários aplicáveis. Ao escolher, é necessário fazer uma consideração abrangente com base nas necessidades específicas, no orçamento e nas condições ambientais do sistema de armazenamento de energia. No futuro, com a implementação de mais projetos de armazenamento de energia de alta potência e o contínuo desenvolvimento da tecnologia de baterias, a demanda por tecnologia de resfriamento a líquido pode aumentar gradualmente.
Em resumo
Os sistemas de armazenamento de energia em contêineres têm amplas perspectivas de aplicação no campo de armazenamento de energia devido às suas vantagens exclusivas. Esses sistemas são compostos principalmente por unidades de armazenamento de energia, sistemas de conversão de energia, sistemas de controle e instalações auxiliares. Com o contínuo avanço da tecnologia e a redução de custos, os sistemas de armazenamento de energia em contêineres desempenharão um papel cada vez mais importante no futuro do sistema energético e promoverão a transformação verde da estrutura energética global.
