Qu'est-ce que le stockage d'énergie en conteneur et quelles sont ses applications et avantages ?
2025-03-07
Avec la transformation de la structure énergétique mondiale et le développement rapide des énergies renouvelables, la technologie de stockage d'énergie est progressivement devenue un facteur clé dans le soutien à la transformation énergétique. Les systèmes de stockage d'énergie en conteneur, grâce à leur modularité, mobilité et haute efficacité, ont progressivement émergé dans le domaine du stockage d'énergie.
Cet article présentera en détail le principe de fonctionnement et les avantages des systèmes de stockage d'énergie en conteneur.

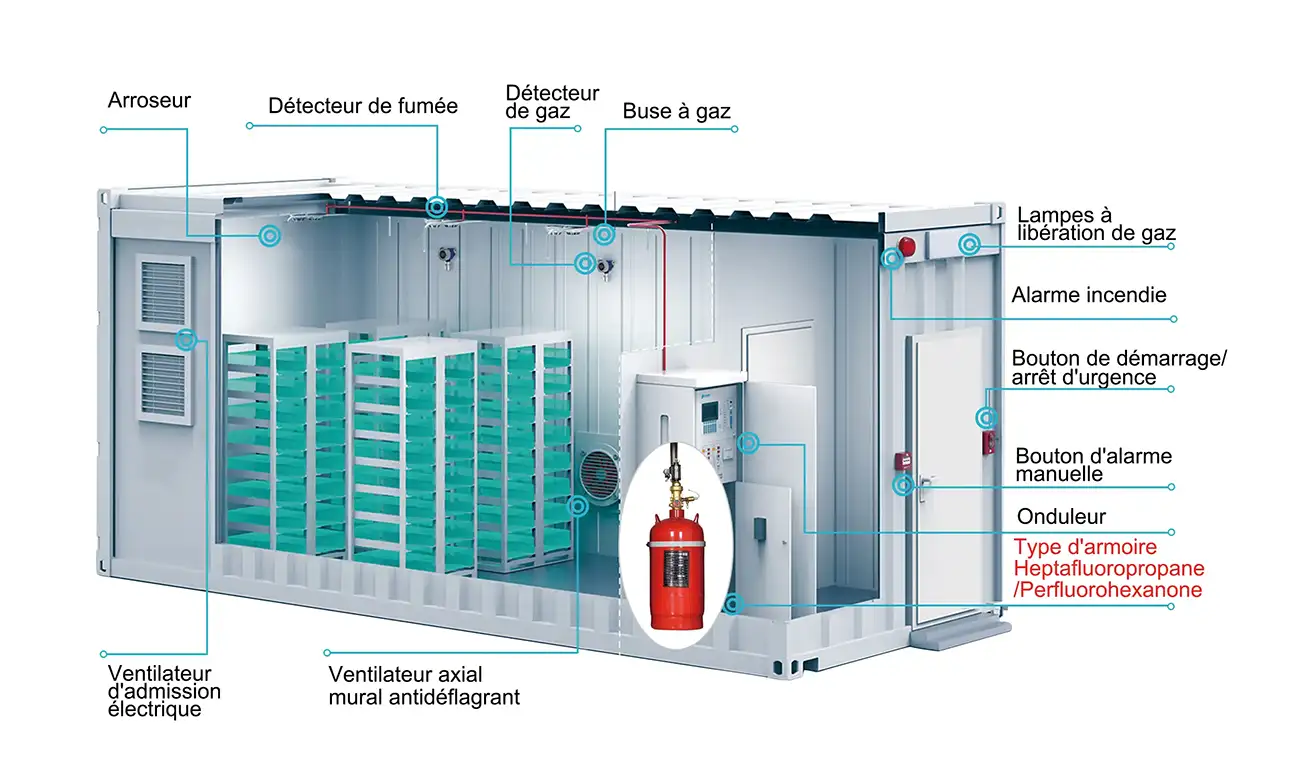

1. Composition de base du système de stockage d'énergie en conteneur
Le système de stockage d'énergie en conteneur est principalement composé de l'unité de stockage d'énergie, du système de conversion d'énergie, du système de contrôle et des installations auxiliaires. Parmi ceux-ci, l'unité de stockage d'énergie est responsable du stockage et de la libération de l'énergie, le système de conversion d'énergie assure la conversion et la transmission de l'énergie, le système de contrôle surveille et gère l'ensemble du système, et les installations auxiliaires incluent le système de refroidissement, le système de protection contre l'incendie, etc., afin d'assurer le bon fonctionnement du système.
2. Principe de fonctionnement de l'unité de stockage d'énergie
L'unité de stockage d'énergie du système de stockage d'énergie en conteneur utilise généralement des batteries, des supercondensateurs ou des volants d'inertie comme supports de stockage d'énergie. Prenons les batteries comme exemple, leur principe de fonctionnement consiste à convertir l'énergie électrique en énergie chimique par des réactions chimiques pour le stockage, puis à convertir l'énergie chimique en énergie électrique par des réactions inverses lorsque cela est nécessaire. Les supercondensateurs stockent des charges par le biais de champs électriques pour réaliser un stockage et une libération rapide de l'énergie électrique. Les volants d'inertie utilisent des corps de volants en rotation à grande vitesse pour stocker de l'énergie cinétique.
3. Conversion et transmission de l'énergie
Le système de conversion d'énergie du système de stockage d'énergie en conteneur comprend principalement des convertisseurs, des onduleurs et d'autres équipements. Pendant le processus de charge, le convertisseur transforme l'énergie AC du réseau électrique externe en énergie DC adaptée pour charger l'unité de stockage d'énergie ; pendant le processus de décharge, l'onduleur convertit l'énergie DC libérée par l'unité de stockage d'énergie en énergie AC pour les charges externes. Grâce au système de conversion d'énergie, le système de stockage d'énergie en conteneur peut réaliser une interconnexion flexible avec le réseau électrique ou des charges hors réseau.
4.Rôle du système de contrôle
Le système de contrôle est le "cerveau" du système de stockage d'énergie en conteneur, responsable de la surveillance en temps réel et de la planification du statut de fonctionnement de l'ensemble du système. Le système de contrôle collecte et analyse les données de fonctionnement des équipements clés tels que les unités de stockage d'énergie et les systèmes de conversion d'énergie, optimise et planifie le système selon la stratégie de contrôle prédéfinie, et assure un fonctionnement sûr et efficace du système. En même temps, le système de contrôle dispose également de fonctions de communication à distance, permettant la surveillance à distance ainsi que l'opération et la maintenance.
5. Importance des installations auxiliaires
Les installations auxiliaires du système de stockage d'énergie en conteneur sont cruciales pour garantir le fonctionnement sûr et stable du système. Le système de refroidissement est responsable du maintien de la température de fonctionnement appropriée des équipements clés tels que l'unité de stockage d'énergie et le système de conversion d'énergie afin d'éviter la surchauffe et la dégradation des performances ou des dommages. Le système de protection contre l'incendie peut être activé rapidement en cas d'urgence, comme un incendie, pour éviter l'aggravation des accidents et garantir la sécurité du personnel et de l'équipement.
6. Avantages du système de stockage d'énergie en conteneur
(1). Conception modulaire:
Facile à produire et à transporter, et peut configurer de manière flexible la capacité de stockage d'énergie et la puissance en fonction des besoins.
(2). Mobilité:
La structure du conteneur est facile à déplacer et à réinstaller, ce qui la rend adaptée aux scénarios d'application temporaires ou mobiles.
(3). Haute intégration:
Intègre les unités de stockage d'énergie, les systèmes de conversion d'énergie, les systèmes de contrôle, etc., en un seul ensemble, simplifie la conception du système et améliore l'utilisation de l'espace.
(4). Réponse rapide:
L'unité de stockage d'énergie a une haute densité de puissance et des capacités de charge et de décharge rapides, ce qui permet de répondre aux exigences de puissance élevée instantanée.
(5). Protection de l'environnement et économie d'énergie:
Adopte une technologie de stockage d'énergie propre pour réduire la consommation de combustibles fossiles et les émissions de polluants, tout en favorisant le développement durable.

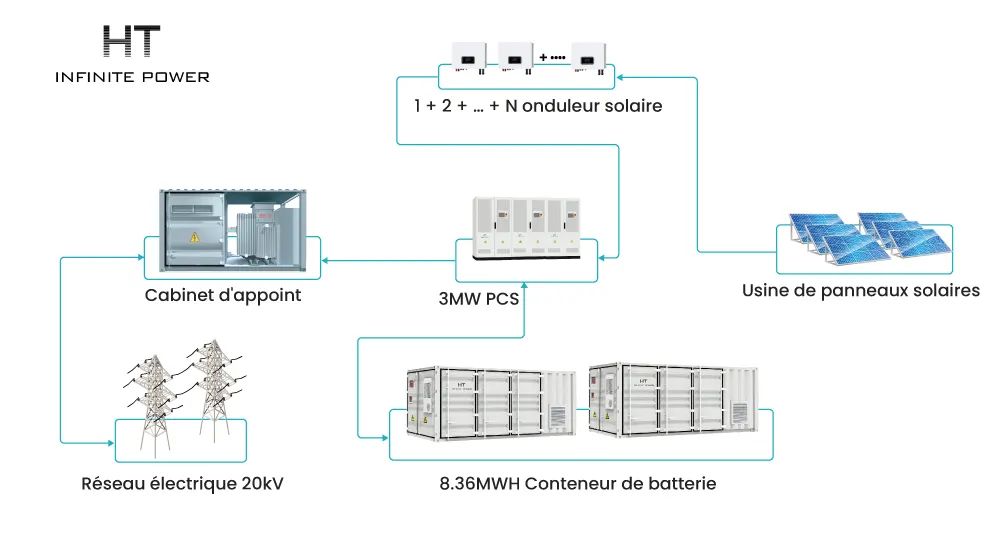

7. Principaux scénarios d'application du stockage d'énergie en conteneur
(1). Équilibre énergétique:
Dans les grandes centrales électriques ou les lignes de transmission à longue distance, les conteneurs de stockage d'énergie sont des installations de stockage d'énergie importantes pour l'équilibre énergétique. Ils aident à réguler l'offre et la demande d'énergie et garantissent le fonctionnement stable du système énergétique.
(2). Système de production d'énergie renouvelable:
Pour les systèmes de production d'énergie renouvelable tels que l'énergie solaire et éolienne, les conteneurs de stockage d'énergie sont des équipements clés. Ils peuvent fournir un soutien énergétique lorsque l'énergie éolienne et solaire est insuffisante, garantissant ainsi le bon fonctionnement du système de production d'énergie.
(3). Régulation des pics et de la fréquence du réseau électrique:
Dans la régulation des pics et de la fréquence du réseau électrique, les conteneurs de stockage d'énergie sont des installations indispensables qui aident le réseau électrique à s'ajuster pendant les périodes de pointe et de creux, améliorant ainsi la flexibilité et la fiabilité du réseau.
(4). Système de distribution d'énergie industriel:
Dans le système de distribution d'énergie industriel, les conteneurs de stockage d'énergie, en tant qu'équipements importants, peuvent fournir une alimentation stable aux usines, mines, etc., garantissant ainsi une production continue.
(5). Système d'alimentation publique:
Dans les systèmes d'alimentation publique tels que les grands commerces, les lieux de divertissement et les bâtiments publics, les conteneurs de stockage d'énergie jouent également un rôle important. Ils peuvent fournir un soutien énergétique supplémentaire pendant les pics de demande en électricité, garantissant ainsi la satisfaction des besoins énergétiques.
(6). Production d'hydrogène à partir d'énergie renouvelable:
Dans le processus de production, stockage et libération d'hydrogène à partir d'énergie renouvelable, les conteneurs de stockage d'énergie sont des installations importantes qui aident à stocker et libérer l'énergie de l'hydrogène et favorisent l'utilisation efficace de l'énergie renouvelable.
(7). Installations d'approvisionnement en énergie temporaire:
En cas de catastrophe ou d'urgence, les conteneurs de stockage d'énergie peuvent être utilisés comme installations d'approvisionnement en énergie temporaire pour fournir un soutien énergétique d'urgence aux zones éloignées ou aux sites de conversion des ressources.
(8). Stockage d'énergie industriel et commercial:
Dans les systèmes de stockage d'énergie industriel et commercial, les conteneurs de stockage d'énergie réduisent les coûts d'électricité et améliorent les avantages économiques grâce à des modèles d'arbitrage entre les périodes de pointe et de creux. Les utilisateurs peuvent charger pendant les périodes de faible consommation d'électricité et décharger pendant les heures de pointe, économisant ainsi sur les coûts d'électricité et évitant le risque de pannes de courant.

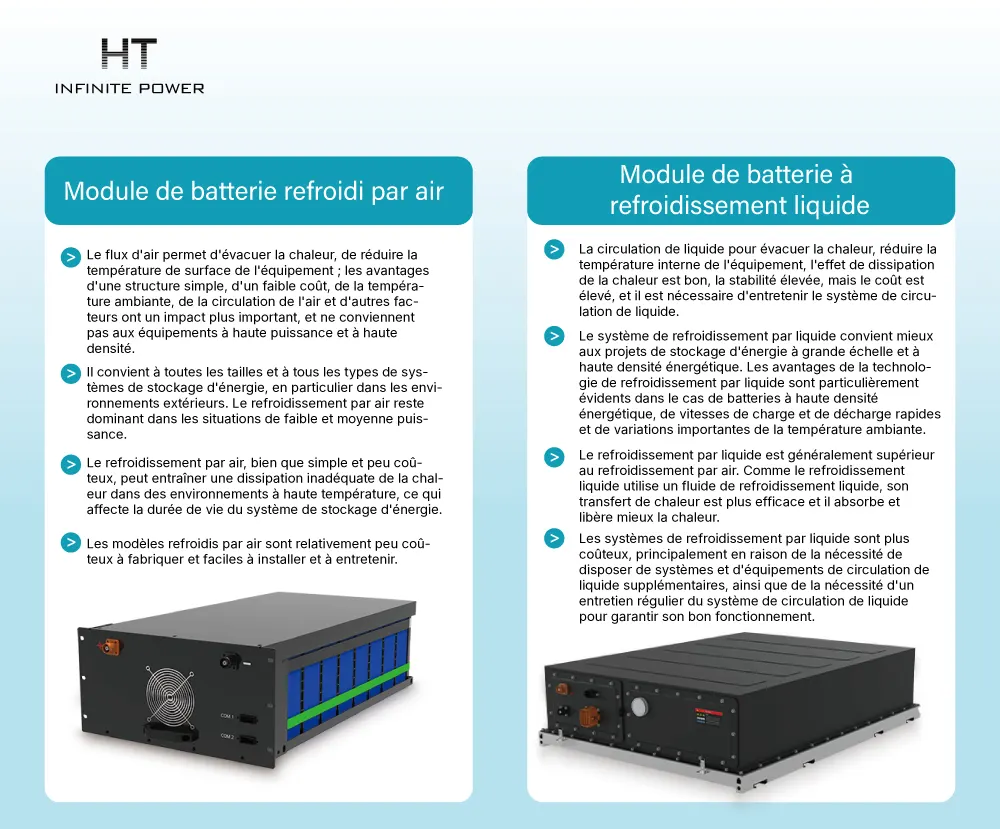

8. Classification des systèmes de stockage d'énergie en conteneur
Actuellement, les systèmes de stockage d'énergie en conteneur sont principalement divisés en deux types : refroidissement par air et refroidissement par liquide, selon les différentes méthodes de refroidissement.
(1). Différents principes de dissipation thermique
Le refroidissement par air consiste à éliminer la chaleur par le flux d'air pour réduire la température de surface de l'équipement. Les avantages du refroidissement par air sont une structure simple et un coût faible, mais son effet de dissipation thermique est fortement influencé par des facteurs tels que la température ambiante et la circulation de l'air, et il n'est pas adapté aux équipements de haute puissance et de haute densité.
Le refroidissement par liquide consiste à éliminer la chaleur par circulation de liquide pour réduire la température interne de l'équipement. Les avantages du refroidissement par liquide sont un bon effet de dissipation thermique et une grande stabilité, mais son coût est élevé et le système de circulation de liquide nécessite un entretien régulier.
(2). Différents scénarios d'application
Le système de refroidissement par air est adapté aux systèmes de stockage d'énergie de tailles et types variés, notamment dans les environnements extérieurs. Dans les scénarios de faible et moyenne puissance, le refroidissement par air reste la norme. Le système de refroidissement par liquide est plus adapté aux projets de stockage d'énergie à grande échelle et à haute densité énergétique, en particulier dans les situations où le pack de batteries a une densité énergétique élevée, une vitesse de charge et de décharge rapide, et de grandes variations de température ambiante. Les avantages de la technologie de refroidissement par liquide sont particulièrement évidents dans ces cas.
(3). Effet de dissipation thermique
L'effet de dissipation thermique du refroidissement par liquide est généralement meilleur que celui du refroidissement par air. Le refroidissement par liquide utilise un milieu de refroidissement liquide, dont l'efficacité de conduction thermique est plus élevée et qui peut mieux absorber et libérer la chaleur. Bien que le refroidissement par air soit simple et à faible coût, il peut entraîner une dissipation thermique insuffisante dans les environnements à haute température, affectant la durée de vie du système de stockage d'énergie.
(4). Coût et entretien
Le coût de fabrication du refroidissement par air est relativement bas, et il est facile à installer et à entretenir. Le coût du système de refroidissement par liquide est relativement élevé, principalement en raison de la nécessité d'un système de circulation de liquide supplémentaire et d'équipements, et le système de circulation de liquide doit être régulièrement entretenu pour assurer son bon fonctionnement.
En général, le refroidissement par air et le refroidissement par liquide ont chacun leurs avantages, inconvénients et scénarios d'application spécifiques. Lors du choix, il est nécessaire de prendre en compte de manière globale les besoins spécifiques, le budget et les conditions environnementales du système de stockage d'énergie. À l'avenir, avec la mise en œuvre de projets de stockage d'énergie de plus en plus puissants et le développement continu de la technologie des batteries, la demande pour la technologie de refroidissement par liquide pourrait augmenter progressivement.
En résumé
Les systèmes de stockage d'énergie en conteneur ont de vastes perspectives d'application dans le domaine du stockage d'énergie en raison de leurs avantages uniques. Les systèmes de stockage d'énergie en conteneur sont principalement composés d'unités de stockage d'énergie, de systèmes de conversion d'énergie, de systèmes de contrôle et d'installations auxiliaires. Avec les progrès technologiques continus et la réduction des coûts, les systèmes de stockage d'énergie en conteneur joueront un rôle de plus en plus important dans le futur système énergétique et favoriseront la transformation verte de la structure énergétique mondiale.
