Sistemas de armazenamento de energia em cascata de alta tensão: repensando o armazenamento de rede em larga escala
2026-05-15
A paisagem do armazenamento de energia em escala de rede tem evoluído rapidamente, com sistemas de armazenamento de energia em cascata de alta tensão surgindo como uma alternativa promissora às soluções convencionais de baixa tensão. Ao contrário dos sistemas tradicionais, que dependem de um banco de baterias alimentando um sistema de conversão de potência (PCS) e, em seguida, um transformador elevador, a abordagem em cascata de alta tensão elimina completamente o transformador. Essa mudança não é apenas uma curiosidade de engenharia — ela altera fundamentalmente os indicadores de eficiência, segurança, ocupação de espaço e confiabilidade em projetos de armazenamento em larga escala.
Da baixa tensão à integração direta em alta tensão

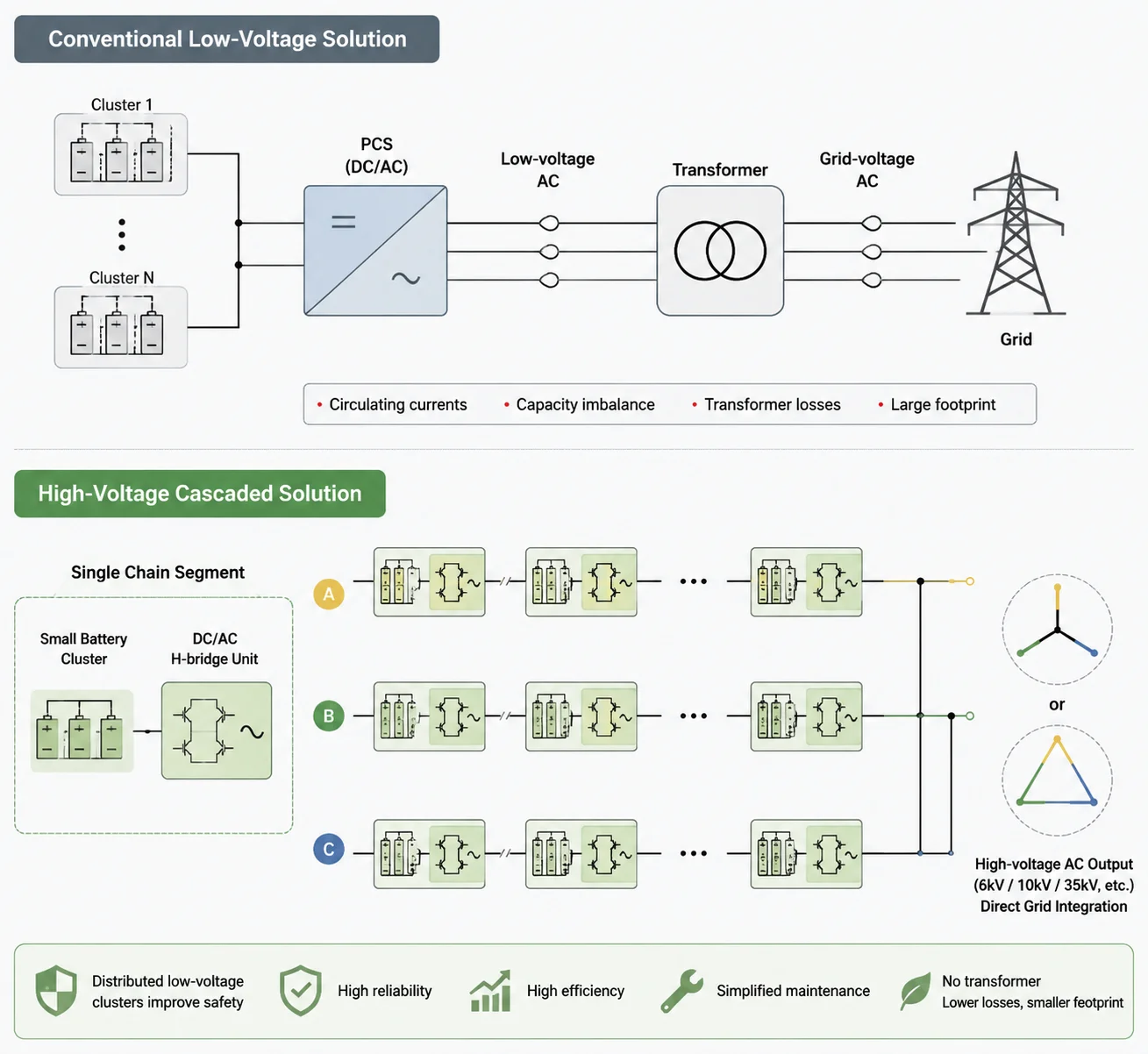

Nos sistemas convencionais de armazenamento em baixa tensão, múltiplos clusters de baterias são conectados em paralelo, e a saída em corrente contínua (DC) é convertida em corrente alternada (AC) por meio de um PCS, antes de ser elevada ao nível de tensão da rede por um transformador. Embora seja uma solução comprovada e amplamente utilizada, esse modelo apresenta diversos desafios: correntes circulantes, desequilíbrio de capacidade, perdas no transformador e alta demanda de espaço físico.
O sistema de armazenamento em cascata de alta tensão adota uma filosofia diferente. As baterias são organizadas em pequenos clusters, cada um associado a uma unidade de conversão DC/AC, formando um módulo único. Esses módulos são então conectados em série no lado AC, gerando saída direta em alta tensão (6 kV, 10 kV, 35 kV etc.), adequada para conexão direta à rede elétrica. Essa arquitetura elimina a necessidade de transformador, reduz a complexidade do sistema e melhora o desempenho operacional global.
Um único segmento de cadeia normalmente inclui:
- Um pequeno cluster de baterias
- Uma unidade de potência DC/AC em ponte H
Múltiplos segmentos são conectados entre as três fases (A, B e C), com configuração em estrela ou delta, fornecendo saída AC em alta tensão. A estrutura distribuída de baixa tensão aumenta a segurança do sistema, melhora a confiabilidade e a eficiência, além de simplificar a manutenção.
Comparação entre soluções de armazenamento em baixa tensão e em cascata de alta tensão
| Dimensão | Armazenamento tradicional em baixa tensão | Armazenamento em cascata de alta tensão |
| Necessidade de transformador | Necessário | Não necessário; conexão direta à rede |
| Eficiência do sistema | ~85–88% (incluindo perdas no transformador) | ~90–92% (sem perdas de transformador) |
| Área ocupada | Grande (transformador, cabos e equipamentos separados) | 30–40% menor (alta integração do sistema) |
| Configuração dos clusters de bateria | Clusters em paralelo; presença de correntes circulantes e desequilíbrio | Clusters independentes de baixa tensão; sem correntes em paralelo |
| Impacto de falhas | Falha em um cluster pode afetar todo o sistema | Módulo com falha pode ser isolado; o sistema continua operando com redução de capacidade |
| Desempenho harmônico | Necessidade de filtros adicionais | THD < 3%; necessidade mínima de filtragem |
| Estrutura de custos | PCS + transformador + baterias | PCS integrado ao sistema de bateria; transformador eliminado |
| Nível de tensão | Baixa tensão (400/690 V), com elevação posterior | Alta tensão direta (6–35 kV) |
Esta tabela destaca como os sistemas em cascata de alta tensão simplificam a integração, ao mesmo tempo em que melhoram a eficiência e a flexibilidade operacional.

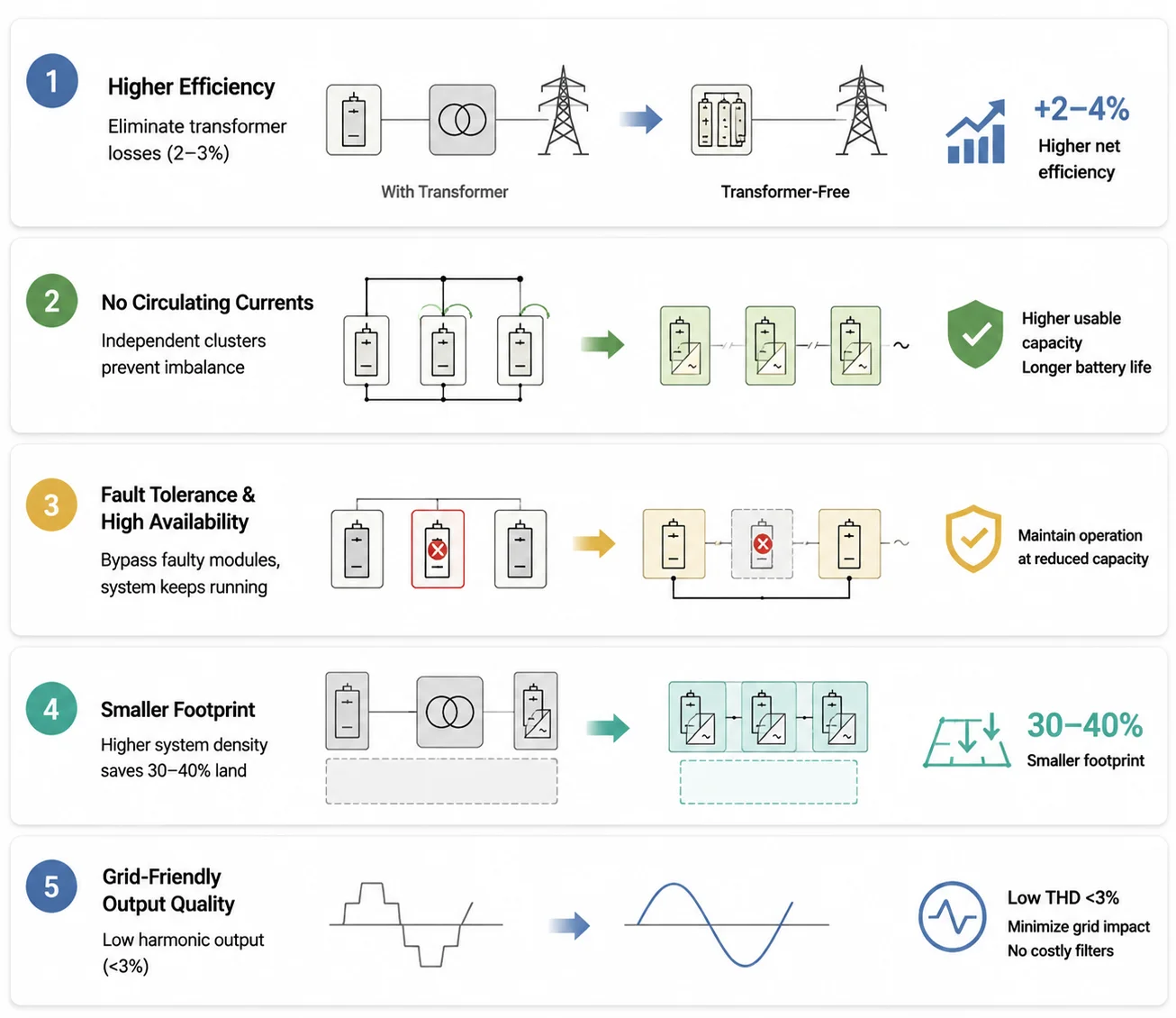

Principais vantagens
1. Ganhos de eficiência pela eliminação do transformador
Os transformadores introduzem perdas de energia de 2–3%. Somadas às perdas por alta corrente no lado de baixa tensão, os sistemas convencionais acabam perdendo uma quantidade significativa de energia durante a transmissão. Ao eliminar o transformador, os sistemas em cascata de alta tensão aumentam tipicamente a eficiência líquida em 2–4%. Em estações de armazenamento de 100 MW ou mais, isso representa economias anuais substanciais.
2. Clusters de bateria independentes eliminam problemas de corrente circulante
Projetos de baixa tensão com dezenas de clusters em paralelo frequentemente sofrem com desequilíbrio e com o efeito do “elo mais fraco”. Em contraste, cada módulo em sistemas em cascata de alta tensão opera de forma independente, com seu próprio sistema de controle, evitando correntes circulantes, aumentando a capacidade utilizável e prolongando a vida útil das baterias.
3. Tolerância a falhas e alta disponibilidade
Em sistemas convencionais, a falha de um único cluster pode exigir a parada de todo o conjunto de baterias. Nos sistemas em cascata, módulos com falha podem ser isolados, permitindo que o sistema continue operando com capacidade reduzida. Esse recurso é especialmente importante em aplicações críticas, como data centers e instalações industriais.
4. Redução da área ocupada
Ao integrar unidades de potência e clusters de bateria e eliminar transformadores, a densidade do sistema aumenta, reduzindo a necessidade de espaço em 30–40%. Isso torna os sistemas em cascata de alta tensão ideais para ambientes urbanos ou locais com restrição de área.
5. Qualidade de saída compatível com a rede
Utilizando modulação com deslocamento de portadora e alta frequência de comutação equivalente, o sistema produz saída AC com baixo conteúdo harmônico (<3%), minimizando o impacto na rede e reduzindo a necessidade de equipamentos de filtragem caros.
Cenários práticos de aplicação
Os sistemas em cascata de alta tensão apresentam excelente desempenho em diversas aplicações reais:
| Cenário | Vantagem |
| Estações de armazenamento independentes de grande escala (100 MW+) | Alta eficiência, menor ocupação de espaço e eliminação do transformador |
| Regulação de frequência com armazenamento térmico integrado | Resposta rápida sem atraso de transformador, melhor desempenho na regulação de frequência |
| Parques industriais e comerciais | Economia de espaço e alta eficiência; requer planejamento de tensão específico do site |
| Data centers e ambientes de alta confiabilidade | Alta disponibilidade por meio de arquitetura modular com bypass |
| Retrofit de sistemas de armazenamento existentes | Integração direta em alta tensão simplifica a atualização para níveis de 6–35 kV |
Essas aplicações demonstram a versatilidade dos sistemas em cascata de alta tensão tanto em novas instalações quanto em projetos de modernização.
Desafios e limitações
Nenhuma tecnologia está isenta de restrições. Os sistemas em cascata de alta tensão exigem controle e monitoramento mais sofisticados:
| Desafio | Explicação |
| Complexidade do sistema | O balanceamento de tensão em nível de módulo, o gerenciamento térmico e o controle são mais complexos do que em sistemas de baixa tensão |
| Granularidade do BMS | Cada módulo precisa de um sistema de gerenciamento de bateria independente; o número de pontos de monitoramento aumenta significativamente |
| Investimento inicial | A maior quantidade de unidades de potência pode elevar ligeiramente o custo inicial, apesar da eliminação do transformador |
| Operação e manutenção | Exige equipe qualificada tanto em sistemas elétricos de alta tensão quanto em eletrônica de potência |
| Compatibilidade de tensão | Mais adequado para conexão direta à rede em 6–35 kV; retrofits de baixa tensão podem ser incompatíveis |
Essas limitações reforçam a necessidade de planejamento cuidadoso e seleção criteriosa de fornecedores, especialmente em aplicações industriais de grande escala.
Situação de mercado e principais players
O armazenamento em cascata de alta tensão passou da fase de demonstração para implantação em escala. As principais empresas incluem:
| Empresa | Contribuição principal |
| ZG Energy Storage | Pioneira em sistemas de conexão direta em 35 kV |
| Jinpan Smart Technology | Unidades integradas de armazenamento em cascata de alta tensão (6–35 kV) |
| WindSun Science & Technology | Forte tecnologia em PCS; destaque em aplicações de armazenamento para mineração |
| NARI Group | Ampla experiência em implantação no lado da rede elétrica |
| Sungrow | Soluções recentes em cascata de alta tensão para implantação em larga escala |
A adoção é especialmente relevante em projetos acima de 100 MW, onde eficiência, ocupação de espaço e tempo de resposta são fatores críticos.
Integração do armazenamento em cascata de alta tensão às redes modernas
A filosofia de projeto é direta: substituir grandes bancos de baterias em série e transformadores por clusters distribuídos de baixa tensão, módulos PCS integrados e saída AC de alta tensão direta. O resultado é um sistema mais seguro, mais eficiente e escalável, sem as limitações típicas dos sistemas convencionais de baixa tensão.
Para engenheiros e gestores de projetos que avaliam soluções de armazenamento, a escolha pode ser resumida da seguinte forma:
- Sistemas de baixa tensão: tecnologia madura, menor custo, adequados para instalações de médio porte
- Sistemas em cascata de alta tensão: alta eficiência, menor ocupação de espaço, eliminam problemas de correntes em paralelo, ideais para aplicações de grande escala ou alta confiabilidade
