Wat is het verschil tussen BMS en EMS?
2024-08-06
In de wereld van vandaag, waar duurzame energieoplossingen steeds belangrijker worden, is efficiënt beheer van batterijsystemen essentieel. Twee belangrijke componenten op dit gebied zijn het batterijbeheersysteem (BMS) en het energiebeheersysteem (EMS). Hoewel beide een belangrijke rol spelen bij het optimaliseren van de prestaties van accu's, hebben ze verschillende functionaliteiten. Om effectieve oplossingen voor energieopslag te implementeren, is het essentieel om te begrijpen hoe hun functionaliteiten zich tot elkaar verhouden.
In dit artikel gaan we dieper in op de vergelijking tussen BMS en EMS, waarbij we ons richten op drie belangrijke aspecten: laad- en ontlaadbeheer van de accu, laadschatting en conditiebewaking, en accubescherming.
Batterijoplaad- en ontlaadbeheer
Effectief beheer van laad- en ontlaadcycli van accu's is cruciaal voor het maximaliseren van de energieopslagcapaciteit, het verlengen van de levensduur van accu's en het garanderen van een veilige werking. Batterijbeheersystemen (BMS) en energiebeheersystemen (EMS) spelen een essentiële rol bij het overzien van deze processen, zij het met verschillende aandachtspunten en functies.
Batterijbeheersysteem

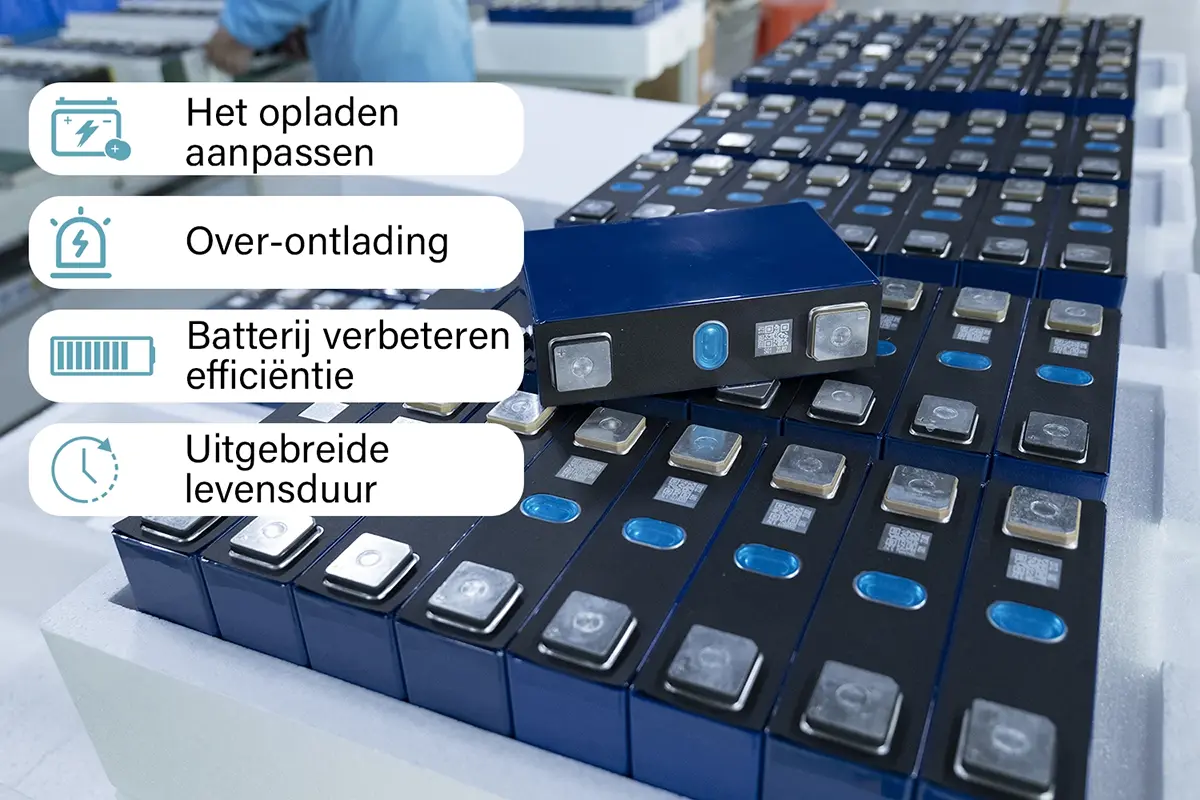

Een accumanagementsysteem (BMS) fungeert als een bewaker voor de afzonderlijke accucellen in een accupack en beheert zorgvuldig hun laad- en ontlaadcycli. Een van de belangrijkste functies is het reguleren van het laadproces om ervoor te zorgen dat elke cel de juiste spanning en stroom krijgt. Dit houdt in dat de accuspanning wordt bewaakt en de laadstroom wordt aangepast om overladen te voorkomen, wat kan leiden tot thermische runaway of elektrolytontleding. Tijdens het ontladen bewaakt het BMS continu de accuspanning om overontlading te voorkomen, wat onherstelbare schade aan de accu kan veroorzaken en de algehele prestaties van het accupakket in gevaar kan brengen. Bovendien zorgt het BMS voor celbalancering, waarbij energie tussen de cellen wordt herverdeeld om consistente spanningsniveaus te garanderen en de totale capaciteit van het accupakket te maximaliseren. Door optimale laad- en ontlaadcondities te handhaven, kan het BMS de efficiëntie van de batterij verbeteren, de levensduur verlengen en het risico op voortijdige uitval minimaliseren. Hoewel een energiebeheersysteem (EMS) ook toeziet op het laden en ontladen van accu's, reikt het toepassingsgebied verder dan een enkel accupack en omvat het een breder energie-ecosysteem. Een EMS optimaliseert energiestromen door het laden en ontladen van accu's te coördineren op basis van voorspellingen van de energievraag, netwerkomstandigheden en economische overwegingen. Het houdt rekening met factoren zoals elektriciteitsprijzen, beschikbaarheid van hernieuwbare energie en vereisten voor netstabiliteit om weloverwogen beslissingen te nemen over energieopslag en -gebruik. Naast het beheren van laad- en ontlaadschema's voor accu's, integreert EMS met hernieuwbare energiebronnen, netaansluitingen en energieverbruikende apparaten om energiestromen efficiënt te coördineren. Door gebruik te maken van realtime gegevens en geavanceerde algoritmen maximaliseert EMS de systeemefficiëntie, minimaliseert het de energiekosten en verbetert het de stabiliteit van het elektriciteitsnet. Bovendien past EMS zich dynamisch aan veranderende energievraagpatronen en netwerkomstandigheden aan, waardoor optimale prestaties in verschillende situaties worden gegarandeerd.
Vermogensschatting en conditiebewaking
Vermogensschatting en conditiebewaking zijn belangrijke aspecten van batterijbeheer en zijn essentieel voor het handhaven van optimale prestaties en het garanderen van betrouwbaarheid op lange termijn. Batterijbeheersystemen (BMS) en energiebeheersystemen (EMS) spelen een vitale rol in deze functies en maken gebruik van geavanceerde algoritmen en real-time gegevens om de gezondheid van de batterij te beoordelen en de prestaties te voorspellen. Batterijbeheersystemen (BMS) maken gebruik van complexe algoritmen en sensorgegevens om de laadtoestand (SoC) en gezondheidstoestand (SoH) van afzonderlijke cellen en batterijpakketten in te schatten. Door continu parameters zoals spanning, stroom, temperatuur en impedantie te controleren, kan een BMS de prestaties van de batterij en de degradatie in de loop van de tijd beoordelen. Een van de belangrijkste functies van een BMS bij het inschatten van het vermogen is het nauwkeurig voorspellen van de resterende capaciteit van een accu. Hiervoor moeten historische laad- en ontlaadgegevens worden geanalyseerd en moet rekening worden gehouden met factoren zoals temperatuurschommelingen en verouderingseffecten. Door de resterende capaciteit nauwkeurig in te schatten kan een BMS weloverwogen beslissingen nemen over energieopslag en -gebruik, waardoor onverwachte stroomonderbrekingen worden voorkomen en de levensduur van de batterij wordt gemaximaliseerd. Naast het inschatten van het vermogen speelt een BMS ook een essentiële rol bij conditiebewaking, waarbij potentiële fouten of afwijkingen in de werking van de batterij worden gedetecteerd. Door sensorgegevens te analyseren en te vergelijken met vooraf gedefinieerde drempelwaarden kan het BMS problemen identificeren zoals onbalans van cellen, overladen of oververhitting, waardoor tijdig onderhoud kan worden gepleegd om een catastrofale storing te voorkomen. Bovendien volgt het BMS de prestatietrends in de loop van de tijd, waardoor waardevolle inzichten worden verkregen in de gezondheid van de batterij en de degradatiemechanismen.
Energiebeheersystemen

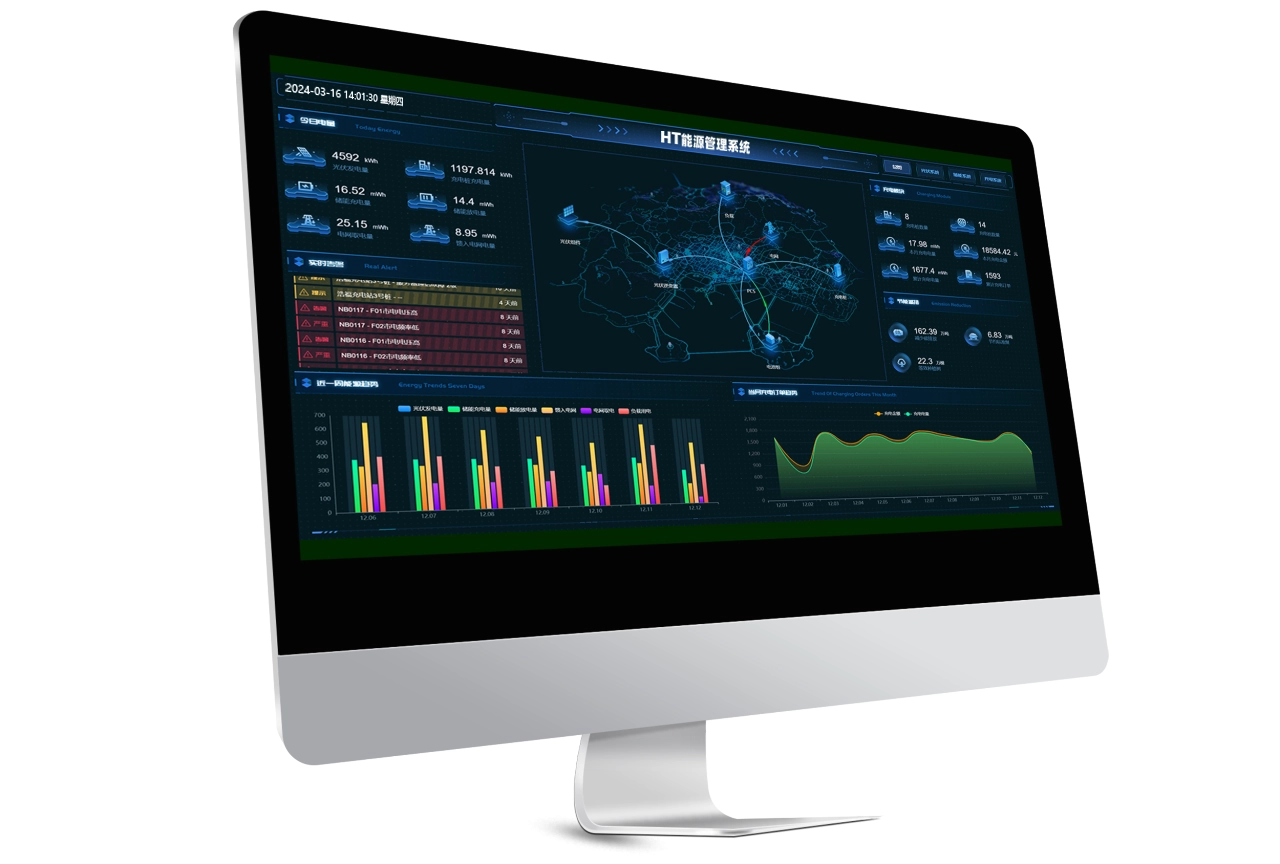

Energiebeheersystemen (EMS) helpen ook bij het inschatten van het vermogen en het bewaken van de toestand, zij het vanuit een breder systeemperspectief. EMS maakt gebruik van realtime gegevens uit verschillende bronnen, waaronder weersvoorspellingen, energieverbruikpatronen en netwerkomstandigheden, om de beschikbare energiebronnen in te schatten en de energievraag te voorspellen. Bij het inschatten van het vermogen analyseert EMS real-time gegevens om de energieproductie uit hernieuwbare energiebronnen te voorspellen en energieverbruikpatronen te voorspellen. Door rekening te houden met factoren zoals weersomstandigheden, energieprijzen op het moment van de dag en strategieën voor vraagsturing optimaliseert EMS de opslag en het gebruik van energie, waardoor de kosten worden geminimaliseerd en de efficiëntie wordt gemaximaliseerd. Daarnaast controleert EMS de prestaties van energieopslagsystemen en past de bedrijfsparameters aan om optimale prestaties en betrouwbaarheid te handhaven. Door de integratie met het BMS en het ontvangen van real-time waarschuwingen en statusupdates kan EMS snel reageren op kritieke gebeurtenissen en risico's beperken, zodat het batterijsysteem veilig en efficiënt werkt binnen het grotere energie-ecosysteem.
Batterijbescherming
Het Battery Management System (BMS) en Energy Management System (EMS) spelen een cruciale rol bij het implementeren van beschermende maatregelen om de batterij te beschermen tegen verschillende risico's en gevaren. Het Battery Management System (BMS), dat meerdere lagen van beschermingsmechanismen integreert om potentiële risico's te verminderen en een veilige werking te garanderen, staat in de voorste gelederen van accubescherming. Een van de belangrijkste functies van het BMS bij accubescherming is het voorkomen van overladen, een toestand die kan leiden tot thermische runaway, ontleding van elektrolyten en uiteindelijk defecten aan de accu. Het BMS bereikt dit door de accuspanning tijdens het laadproces nauwkeurig te bewaken en de laadstroom aan te passen om een veilig spanningsniveau te handhaven. Op dezelfde manier beschermt het BMS de accu tegen overontlading, een toestand die onherstelbare schade aan de accu kan veroorzaken en de algehele prestaties van het accupakket in gevaar kan brengen. Door de accuspanning tijdens de ontlaadcyclus continu te bewaken, zorgt het BMS ervoor dat de accu binnen een veilig spanningsbereik werkt, waardoor overontlading wordt voorkomen en de accu gezond blijft. Daarnaast maakt het BMS ook gebruik van beschermingsmechanismen om risico's zoals overstroom door kortsluiting of externe fouten te beperken. Als de stroom te groot is, activeert het BMS een beveiligingsactie, zoals het loskoppelen van de batterij van de belasting of lader, waardoor schade aan de batterij en gerelateerde apparatuur wordt voorkomen. Bovendien bewaakt het BMS de temperatuur van de batterij en activeert het thermische beheersystemen om oververhitting te voorkomen, wat de degradatie van de batterij kan versnellen en veiligheidsrisico's met zich mee kan brengen. Door de temperatuur te regelen via actieve koel- of verwarmingssystemen zorgt het BMS ervoor dat accu's binnen een optimaal temperatuurbereik werken, waardoor de prestaties en de levensduur verbeteren. Hoewel energiebeheersystemen (EMS) primair zijn gericht op het optimaliseren van de energiestroom en het maximaliseren van de systeemefficiëntie, helpen ze ook accu's te beschermen in de bredere context van energiebeheer. EMS bewaakt batterijparameters en reageert op kritieke gebeurtenissen door strategieën voor energiedistributie aan te passen om overbelasting of overbelasting van de batterij te voorkomen.
Bovendien integreert het EMS met het BMS om realtime waarschuwingen en statusupdates te ontvangen, waardoor gecoördineerde acties mogelijk zijn om risico's te beperken en de veiligheid van het systeem te garanderen. Wanneer het BMS een batterijfout of abnormale toestand detecteert, kan het EMS de energieopslag en gebruiksstrategieën aanpassen om de impact op de werking van het systeem te minimaliseren en cascadestoringen te voorkomen. Daarnaast speelt het EMS een rol in de bescherming op netniveau door ervoor te zorgen dat energieopslagsystemen voldoen aan de netcodes en veiligheidsnormen. Door de netwerkomstandigheden te monitoren en de energie dispatch strategieën dienovereenkomstig aan te passen, helpt EMS de stabiliteit en betrouwbaarheid van het netwerk te handhaven terwijl de batterijactiva worden beschermd tegen potentiële risico's voor het netwerk.
Conclusie
Hoewel zowel batterijbeheersystemen (BMS) als energiebeheersystemen (EMS) bijdragen aan de efficiënte werking en bescherming van batterijsystemen, hebben ze unieke maar complementaire functies. BMS beheert specifiek individuele batterijpakketten en zorgt voor hun veiligheid en optimale prestaties, terwijl EMS de energiestromen binnen een groter energie-ecosysteem coördineert en de efficiëntie en veerkracht optimaliseert. Door de mogelijkheden van BMS en EMS te integreren, kunnen energieopslagsystemen superieure prestaties, betrouwbaarheid en duurzaamheid bereiken, waardoor de overgang naar een groenere, veerkrachtigere energietoekomst wordt gestimuleerd.
HT INFINITEPOWER richt zich al 10 jaar op onderzoek en ontwikkeling van energieopslagtechnologie. Het heeft onafhankelijk een efficiënt en veilig BMS-systeem met 3 niveaus en een digitaal EMS-systeem ontwikkeld. In combinatie met het HT-cloudplatform bewaakt het de bedrijfsstatus van het energieopslagsysteem in alle richtingen en past het de bedrijfsstrategie van het systeem in realtime aan. Het garandeert niet alleen de veilige werking van het energieopslagsysteem in de hoogste mate, maar verbetert ook aanzienlijk de bedrijfsefficiëntie van het energieopslagsysteem, verkort de bedrijfscyclus van het energieopslagsysteem in de fabriek en vergroot de voordelen voor de gebruiker.
In energieopslagcentrales gebruikt het BMS een architectuur op drie niveaus (slavebesturing, masterbesturing en masterbesturing) om hiërarchisch beheer en besturing te bereiken van accumodule (pack) tot cluster en stapel.
Hieronder volgt een korte inleiding tot de architectuur op drie niveaus van het HT INFINITEPOWER BMS-systeem.
Eerste niveau:
Batterijbeheereenheid (slavebesturing), meestal BMU (Battery Management Unit) genoemd. Omdat er geen uniforme standaardnaam is, noemen sommige fabrikanten het ook ESBMM (Energy Storage Battery Management Module), CSC (Cell Supervision Circuitnit), enz. De functie van dit niveau is voornamelijk het verzamelen van accucelspanning en -temperatuur en is verantwoordelijk voor de implementatie van de strategie voor het balanceren van de accu. De informatieverzameling communiceert met het tweede niveau via de communicatieverbinding, meestal met behulp van CAN of daisy chain-communicatie.
Tweede niveau:
Beheerseenheid voor batterijclusterbesturing (masterbesturing), meestal vertegenwoordigd door BCU (Battery Cluster Management Unit) of ESBCM (Energy Storage Battery Cluster Module). De belangrijkste functie van dit niveau is het verzamelen van de spanning en stroom van de batterijcluster, informatie over de isolatie van de batterijcluster, het aansturen van de beveiligingscontacten van de batterij, het verzamelen van informatie van de BMU op het eerste niveau, het inschatten van de toestand van de batterij (SoX), enz. Na het verzamelen van informatie communiceert het met het derde niveau via de communicatieverbinding, meestal met behulp van CAN- of Ethernetcommunicatie.
Niveau 3:
BMS systeembeheer host of stack management unit (master control), meestal vertegenwoordigd door BSU (Battery Stack managemnet Unit), ESMU (Energy System Management Unit), BAMS (Battery Array Management System), BAU (Battery Array Unit), enz. De hoofdfunctie van dit niveau is het verzamelen van informatie die wordt verzonden door BCU van het tweede niveau, het opslaan en weergeven van de informatie, enz. Het heeft een real-time alarmfunctie, controle- en contactfeedbackfunctie van de hoofdstroomonderbreker en real-time communicatiefunctie met PCS, EMS en lokale bewaking. Bovendien realiseert BSU ook de transparante overdracht en controlefunctie van dynamische omgevingsapparatuur zoals airconditioning en brandbeveiliging. BSU communiceert gewoonlijk met EMS via Ethernet en communiceert met PCS via netwerkpoort, 485 of CAN.
