Quelle est la différence entre BMS et EMS?
2024-08-06
Dans le monde d'aujourd'hui, où les solutions énergétiques durables deviennent de plus en plus importantes, une gestion efficace des systèmes de batteries est essentielle. Le système de gestion de la batterie (BMS) et le système de gestion de l'énergie (EMS) sont deux éléments clés dans ce domaine. Bien qu'ils jouent tous deux un rôle clé dans l'optimisation des performances des batteries, ils ont des fonctionnalités différentes. Il est essentiel de comprendre comment leurs fonctionnalités se comparent pour déployer des solutions de stockage d'énergie efficaces.
Dans cet article, nous examinons en profondeur la comparaison entre BMS et EMS, en nous concentrant sur trois aspects clés : la gestion de la charge et de la décharge de la batterie, l'estimation de la charge et la surveillance de l'état de la batterie, ainsi que la protection de la batterie.

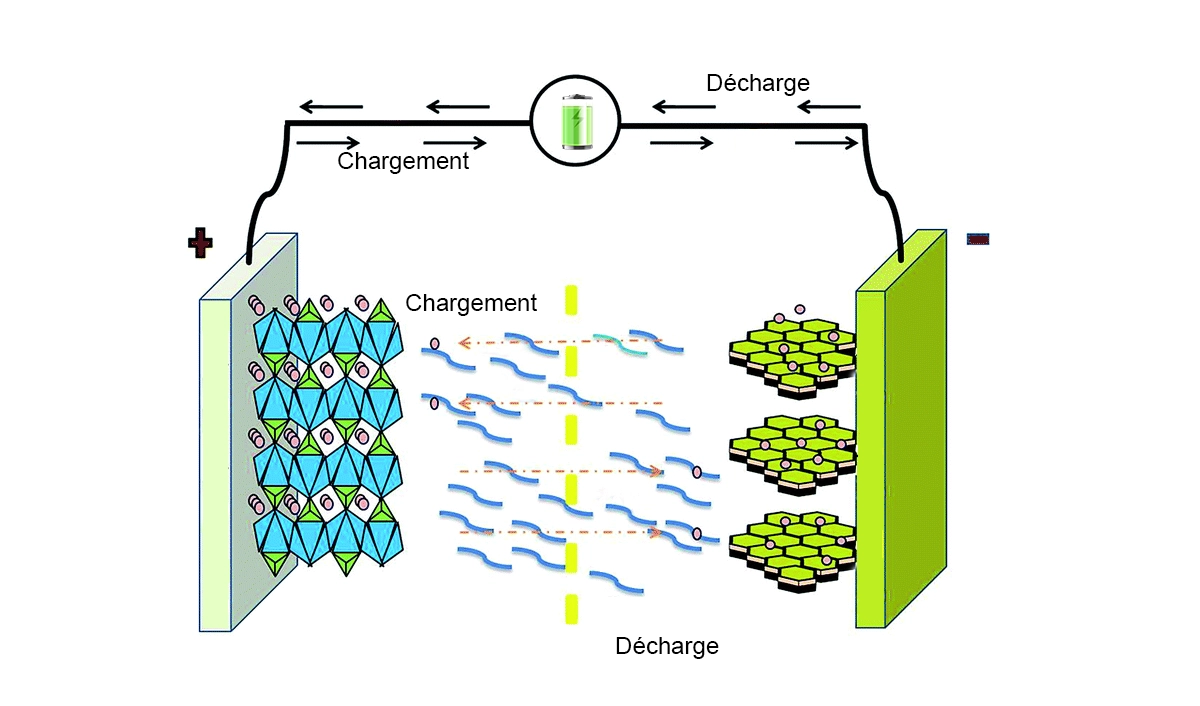

Gestion de la charge et de la décharge de la batterie
La gestion efficace des cycles de charge et de décharge des batteries est essentielle pour maximiser la capacité de stockage de l'énergie, prolonger la durée de vie des batteries et garantir un fonctionnement sûr. Les systèmes de gestion des batteries (BMS) et les systèmes de gestion de l'énergie (EMS) jouent un rôle essentiel dans la supervision de ces processus, bien qu'ils aient des objectifs et des fonctions différents.

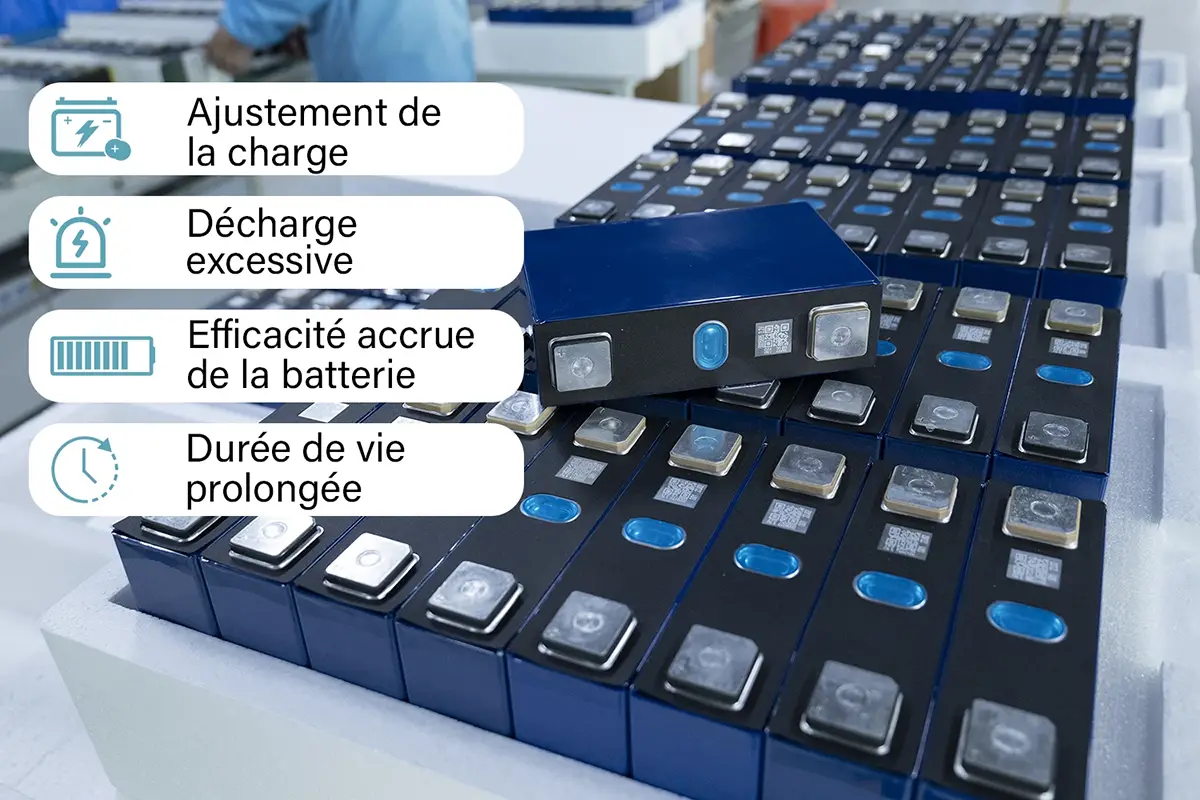

Système de gestion de la batterie
Un système de gestion de la batterie (BMS) agit comme un gardien pour les cellules individuelles d'une batterie, en gérant soigneusement leurs cycles de charge et de décharge. L'une de ses principales fonctions est de réguler le processus de charge pour s'assurer que chaque cellule reçoit les niveaux de tension et de courant appropriés. Cela implique de surveiller la tension de la batterie et d'ajuster le courant de charge pour éviter la surcharge, qui peut entraîner un emballement thermique ou une décomposition de l'électrolyte. Pendant la décharge, le BMS surveille en permanence la tension de la batterie pour éviter une décharge excessive, qui peut causer des dommages irréversibles à la batterie et compromettre les performances globales du bloc-batterie. En outre, le BMS facilite l'équilibrage des cellules, en redistribuant l'énergie entre les cellules afin de garantir des niveaux de tension constants et de maximiser la capacité globale du bloc-batterie. En maintenant des conditions de charge et de décharge optimales, le BMS peut améliorer l'efficacité de la batterie, prolonger sa durée de vie et minimiser le risque de défaillance prématurée. Bien qu'un système de gestion de l'énergie (EMS) supervise également le processus de charge et de décharge de la batterie, son champ d'application s'étend au-delà d'un seul bloc-batterie pour englober un écosystème énergétique plus large. Un système de gestion de l'énergie optimise les flux d'énergie en coordonnant la charge et la décharge des batteries en fonction des prévisions de la demande d'énergie, des conditions du réseau et des considérations économiques. Il prend en compte des facteurs tels que les prix de l'électricité, la disponibilité des énergies renouvelables et les exigences de stabilité du réseau pour prendre des décisions éclairées sur le stockage et l'utilisation de l'énergie. Outre la gestion des programmes de charge et de décharge des batteries, l'EMS s'intègre aux sources d'énergie renouvelable, aux connexions au réseau et aux appareils consommateurs d'énergie pour coordonner efficacement les flux d'énergie. En s'appuyant sur des données en temps réel et des algorithmes avancés, l'EMS maximise l'efficacité du système, minimise les coûts énergétiques et améliore la stabilité du réseau. En outre, l'EMS s'adapte dynamiquement à l'évolution de la demande d'énergie et aux conditions du réseau, ce qui garantit des performances optimales dans différentes situations.
Estimation de la puissance et surveillance de l'état
L'estimation de la puissance et la surveillance de l'état des batteries sont des aspects clés de la gestion des batteries et sont essentielles pour maintenir des performances optimales et assurer une fiabilité à long terme. Les systèmes de gestion des batteries (BMS) et les systèmes de gestion de l'énergie (EMS) jouent un rôle essentiel dans ces fonctions, en s'appuyant sur des algorithmes avancés et des données en temps réel pour évaluer l'état des batteries et prédire les performances. Les systèmes de gestion de batterie (BMS) utilisent des algorithmes complexes et des données de capteurs pour évaluer l'état de charge (SoC) et l'état de santé (SoH) des cellules individuelles et des packs de batteries. En surveillant en permanence des paramètres tels que la tension, le courant, la température et l'impédance, un BMS peut évaluer les performances de la batterie et sa dégradation au fil du temps. L'une des principales fonctions d'un BMS dans l'estimation de la puissance est de prédire avec précision la capacité restante d'une batterie. Cela implique l'analyse des données historiques de charge et de décharge, ainsi que la prise en compte de facteurs tels que les variations de température et les effets du vieillissement. En estimant avec précision la capacité restante, un système de gestion des bâtiments est en mesure de prendre des décisions éclairées sur le stockage et l'utilisation de l'énergie, ce qui permet d'éviter les coupures de courant inattendues et d'optimiser la durée de vie de la batterie. Outre l'estimation de la puissance, un BMS joue également un rôle essentiel dans la surveillance de l'état, en détectant les défauts potentiels ou les anomalies dans le fonctionnement de la batterie. En analysant les données des capteurs et en les comparant à des seuils prédéfinis, le BMS peut identifier des problèmes tels qu'un déséquilibre des cellules, une surcharge ou une surchauffe, ce qui permet une intervention de maintenance opportune pour éviter une défaillance catastrophique. En outre, le BMS suit les tendances de performance au fil du temps, ce qui fournit des informations précieuses sur l'état de santé de la batterie et les mécanismes de dégradation.
Systèmes de gestion de l'énergie
Les systèmes de gestion de l'énergie (EMS) contribuent également à l'estimation de la puissance et à la surveillance de l'état, mais dans une perspective plus large au niveau du système. Les systèmes de gestion de l'énergie exploitent des données en temps réel provenant de diverses sources, notamment les prévisions météorologiques, les habitudes de consommation d'énergie et les conditions du réseau, afin d'estimer les ressources énergétiques disponibles et de prévoir la demande d'énergie. En ce qui concerne l'estimation de la puissance, l'EMS analyse les données en temps réel pour prévoir la production d'énergie à partir de sources d'énergie renouvelables et prédire les schémas de consommation d'énergie. En tenant compte de facteurs tels que les conditions météorologiques, la tarification de l'énergie en fonction de l'heure et les stratégies de gestion de la demande, l'EMS optimise le stockage et l'utilisation de l'énergie, en minimisant les coûts et en maximisant l'efficacité. En outre, l'EMS surveille les performances des systèmes de stockage d'énergie et ajuste les paramètres de fonctionnement pour maintenir des performances et une fiabilité optimales. En s'intégrant au BMS et en recevant des alertes en temps réel et des mises à jour d'état, l'EMS peut réagir rapidement aux événements critiques et réduire les risques, en veillant à ce que le système de batterie fonctionne de manière sûre et efficace au sein d'un écosystème énergétique plus large.
Protection de la batterie
Le système de gestion de la batterie (BMS) et le système de gestion de l'énergie (EMS) jouent un rôle essentiel dans la mise en œuvre de mesures de protection de la batterie contre divers risques et dangers. Le système de gestion de la batterie (BMS), qui intègre plusieurs couches de mécanismes de protection pour réduire les risques potentiels et garantir un fonctionnement sûr, est au premier plan de la protection de la batterie. L'une des principales fonctions du BMS dans la protection de la batterie est d'empêcher la surcharge, une condition qui peut conduire à un emballement thermique, à la décomposition de l'électrolyte et, finalement, à la défaillance de la batterie. Le BMS y parvient en surveillant étroitement la tension de la batterie pendant le processus de charge et en ajustant le courant de charge pour maintenir un niveau de tension sûr. De même, le BMS protège la batterie d'une décharge excessive, une condition qui peut causer des dommages irréversibles à la batterie et compromettre les performances globales du bloc-batterie. En surveillant en permanence la tension de la batterie pendant le cycle de décharge, le BMS veille à ce que la batterie fonctionne dans une plage de tension sûre, ce qui permet d'éviter la surdécharge et de préserver la santé de la batterie. En outre, le BMS utilise également des mécanismes de protection pour réduire les risques tels que la surintensité qui peut être causée par des courts-circuits ou des défauts externes. Si le courant est trop important, le BMS déclenche une action de protection, telle que la déconnexion de la batterie de la charge ou du chargeur, évitant ainsi d'endommager la batterie et l'équipement connexe. En outre, le BMS surveille la température de la batterie et active les systèmes de gestion thermique pour éviter la surchauffe, qui peut accélérer la dégradation de la batterie et présenter des risques pour la sécurité. En régulant la température au moyen de systèmes de refroidissement ou de chauffage actifs, le système de gestion de l'énergie veille à ce que les batteries fonctionnent dans une plage de température optimale, ce qui améliore leurs performances et leur durée de vie. Bien que les systèmes de gestion de l'énergie (EMS) soient principalement axés sur l'optimisation du flux d'énergie et la maximisation de l'efficacité du système, ils contribuent également à protéger les batteries dans le contexte plus large de la gestion de l'énergie. Les systèmes de gestion de l'énergie surveillent les paramètres des batteries et réagissent aux événements critiques en ajustant les stratégies de répartition de l'énergie afin d'éviter la surcharge ou le surmenage des batteries.
En outre, l'EMS s'intègre au BMS pour recevoir des alertes en temps réel et des mises à jour d'état, ce qui permet de coordonner les actions pour réduire les risques et garantir la sécurité du système. Lorsque le BMS détecte une défaillance de la batterie ou une condition anormale, l'EMS peut ajuster les stratégies de stockage et d'utilisation de l'énergie afin de minimiser l'impact sur le fonctionnement du système et d'éviter les défaillances en cascade. En outre, l'EMS joue un rôle dans la protection du réseau en veillant à ce que les systèmes de stockage d'énergie soient conformes aux codes du réseau et aux normes de sécurité. En surveillant les conditions du réseau et en ajustant les stratégies de répartition de l'énergie en conséquence, l'EMS contribue à maintenir la stabilité et la fiabilité du réseau tout en protégeant les batteries contre les risques potentiels liés au réseau.
Conclusion
Les systèmes de gestion des batteries (BMS) et les systèmes de gestion de l'énergie (EMS) contribuent tous deux au fonctionnement efficace et à la protection des systèmes de batteries, mais leurs fonctions sont uniques et complémentaires. Le BMS gère spécifiquement les batteries individuelles, garantissant leur sécurité et leur performance optimale, tandis que l'EMS coordonne les flux d'énergie au sein d'un écosystème énergétique plus large, optimisant l'efficacité et la résilience. En intégrant les capacités du BMS et de l'EMS, les systèmes de stockage d'énergie peuvent atteindre des performances, une fiabilité et une durabilité supérieures, favorisant ainsi la transition vers un avenir énergétique plus vert et plus résilient.
HT INFINITEPOWER se concentre sur la recherche et le développement de la technologie de stockage de l'énergie depuis 10 ans. Elle a développé de manière indépendante un système BMS à architecture à trois niveaux et un système EMS numérique efficaces et sûrs. Associé à la plateforme cloud HT, il surveille l'état de fonctionnement du système de stockage d'énergie dans toutes les directions et ajuste la stratégie d'exploitation du système en temps réel. Il garantit non seulement le fonctionnement sûr du système de stockage d'énergie dans la plus large mesure possible, mais améliore également considérablement l'efficacité opérationnelle du système de stockage d'énergie, raccourcit le cycle d'exploitation du système de stockage d'énergie de l'usine et augmente les avantages pour l'utilisateur.
Dans les centrales de stockage d'énergie, le BMS adopte une architecture à trois niveaux (contrôle par l'esclave, contrôle par le maître et contrôle par le maître) pour assurer une gestion et un contrôle hiérarchiques du module de batterie (pack) à la grappe et à la pile.
Voici une brève introduction à l'architecture à trois niveaux du système BMS de HT INFINITEPOWER.
Premier niveau :
Unité de gestion de la batterie (contrôle asservi), généralement appelée BMU (unité de gestion de la batterie). Comme il n'existe pas de nom standard unifié, certains fabricants l'appellent également ESBMM (Energy Storage Battery Management Module), CSC (Cell Supervision Circuitnit), etc. La fonction de ce niveau est principalement de réaliser la collecte de la tension et de la température des cellules de la batterie, et est responsable de la mise en œuvre de la stratégie d'équilibrage de la batterie. La collecte d'informations communique avec le deuxième niveau par le biais de la liaison de communication, qui utilise généralement le réseau CAN ou la communication en guirlande.
Deuxième niveau :
Unité de gestion du contrôle du groupe de batteries (contrôle principal), généralement représentée par BCU (unité de gestion du groupe de batteries) ou ESBCM (module du groupe de batteries de stockage d'énergie). La fonction principale de ce niveau est de réaliser la collecte de la tension de la grappe de batteries, du courant, des informations sur l'isolation de la grappe de batteries, le contrôle des contacteurs de protection de la grappe de batteries, la collecte des informations du BMU de premier niveau, l'estimation de l'état de la batterie (SoX), etc. Après la collecte des informations, il communique avec le troisième niveau par le biais de la liaison de communication, qui utilise généralement la communication CAN ou Ethernet.
Niveau 3 :
Hôte de gestion du système BMS ou unité de gestion de la pile (contrôle principal), généralement représenté par BSU (Battery Stack managemnet Unit), ESMU (Energy System Management Unit), BAMS (Battery Array Management System), BAU (Battery Array Unit), etc. La fonction principale de ce niveau est de collecter les informations transmises par le BCU de deuxième niveau, de stocker et d'afficher les informations, etc. Il dispose d'une fonction d'alarme en temps réel, d'une fonction de contrôle et de retour d'information du disjoncteur principal, et d'une fonction de communication en temps réel avec le PCS, l'EMS et la surveillance locale. En outre, le BSU réalise également la transmission transparente et la fonction de contrôle des équipements d'environnement dynamique tels que la climatisation et la protection contre l'incendie. Le BSU communique généralement avec l'EMS via Ethernet et avec le PCS via le port réseau, 485 ou CAN.
