Wat is grid-forming versus grid-following regeling?
2026-01-21
Ingenieurs en installatie-eigenaren horen tegenwoordig overal twee termen: grid-forming en grid-following. Ze klinken als academische labels, maar de keuze voor de juiste modus bepaalt hoe een energiesysteem zich gedraagt onder belasting en storingen. Eenvoudig gezegd stelt grid-forming-regeling een omvormer in staat om zelf de spannings- en frequentiereferentie te bepalen — hij gedraagt zich als een miniatuur synchrone generator. Grid-following-regeling daarentegen laat de omvormer een bestaande netreferentie volgen: hij injecteert stroom om een vermogenssetpoint te halen en gebruikt een phase-locked loop (PLL) om synchroon te blijven met het net.
Beide regelstrategieën zijn essentieel in moderne elektriciteitssystemen, maar hun rollen, beperkingen en implementatiedetails verschillen op een manier die op locatieniveau daadwerkelijk van belang is.
Beide regelstrategieën zijn essentieel in moderne elektriciteitssystemen, maar hun rollen, beperkingen en implementatiedetails verschillen op een manier die op locatieniveau daadwerkelijk van belang is.
Hieronder licht ik de concepten toe aan de hand van praktische redeneringen, korte berekeningen en twee praktijkvoorbeelden (een microgrid en een commercieel systeem met BESS-ondersteuning). Verwacht duidelijke ontwerprichtlijnen die u direct kunt gebruiken in aanbestedingsspecificaties en technische overleggen.
Waarom dit onderscheid juist nu belangrijk is
Historisch gezien werd het elektriciteitsnet gedomineerd door synchrone machines — draaiende generatoren die van nature traagheid, kortsluitvermogen en een spannings- en frequentiereferentie leverden. Omvormergebaseerde bronnen (IBR’s), zoals PV-omvormers en batterij-omvormers, speelden een ondergeschikte rol en injecteerden simpelweg stroom terwijl zij naar het net “luisterden”.
Naarmate het aandeel omvormers toeneemt, neemt de netsterkte af en verandert het systeemgedrag: minder traagheid, grotere frequentieschommelingen en een andere bijdrage bij fouten. In zo’n omgeving is “het net volgen” niet altijd voldoende. Grid-forming-regeling stelt omvormers in staat zélf de referentie te creëren, zodat systemen kunnen eilandbedrijf voeren, black-starten en stabiliteit behouden met minder of zelfs zonder synchrone machines.
Naarmate het aandeel omvormers toeneemt, neemt de netsterkte af en verandert het systeemgedrag: minder traagheid, grotere frequentieschommelingen en een andere bijdrage bij fouten. In zo’n omgeving is “het net volgen” niet altijd voldoende. Grid-forming-regeling stelt omvormers in staat zélf de referentie te creëren, zodat systemen kunnen eilandbedrijf voeren, black-starten en stabiliteit behouden met minder of zelfs zonder synchrone machines.
Snelle technische vergelijking (in begrijpelijke ingenieurstaal)
Grid-forming-regeling
- Gedraagt zich als een spanningsbron: stelt amplitude, fase en frequentie in.
- Levert virtuele traagheid en demping (via regelstructuren zoals een virtual synchronous machine, VSM).
- Maakt black-start en stabiel eilandbedrijf mogelijk.
- Vereist zorgvuldige spanningsregeling en afstemming van beveiligingen, omdat het lokale foutgedrag verandert.
Grid-following-regeling
- Gedraagt zich als een stroombron die is gesynchroniseerd op een externe spanningsreferentie (via een PLL).
- Uitstekend voor vermogensinjectie in een stijf net en voor nauwkeurige stroomregeling (harmonischen, reactief vermogen).
- Kan geen netreferentie opbouwen als er geen gezonde spanning aanwezig is.
- Eenvoudigere beveiligingscoördinatie met traditionele AC-systemen.
Beide paradigma’s delen grotendeels dezelfde hardware, maar verschillen in firmware, regelprioriteiten en beveiligingsinstellingen. Belangrijk is dat grid-forming-capaciteit geen gratis extra is: zij vereist volwassen regelalgoritmen, voldoende thermische marge en geteste foutresponsen.
Een praktische berekening: hoeveel “inertie” kan een batterij leveren?

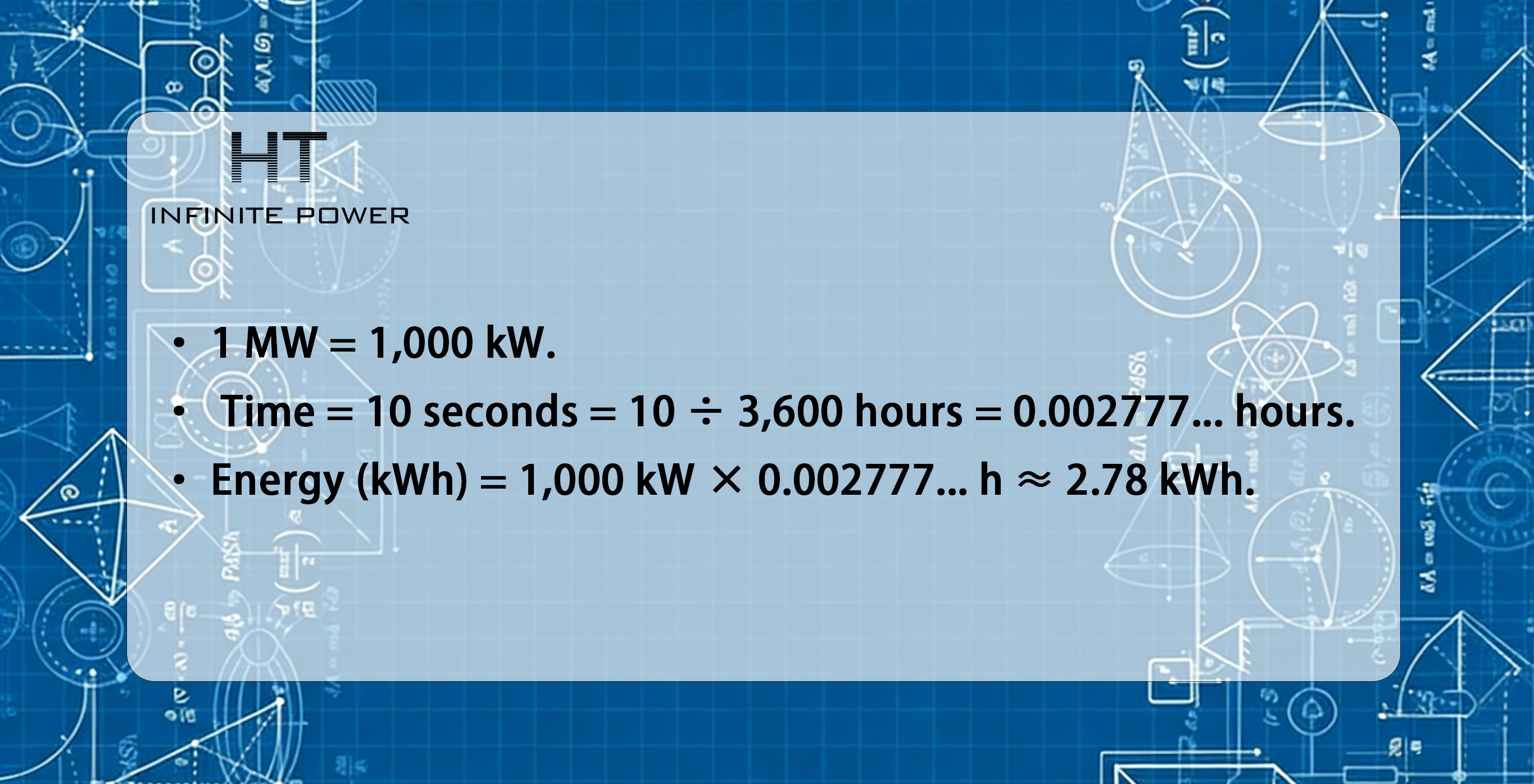

Mensen vragen vaak: “Hoeveel energie heb ik nodig om 10 seconden bij 1 MW inertie na te bootsen?” We kunnen dit laten zien met een eenvoudige energieconversie.
1 MW gedurende 10 seconden komt overeen met:
- 1 MW = 1,000 kW.
- Tijd = 10 seconden = 10 ÷ 3.600 uur ≈ 0,002777… uur.
- Energie (kWh) = 1.000 kW × 0,002777… h ≈ 2,78 kWh.
Dus, als een grid-forming omvormer tijdens een frequentiegebeurtenis een extra 1 MW gedurende 10 s moet leveren, moet de batterij ongeveer 2,78 kWh energie kunnen leveren voor die piek. Dat is een klein deel van de typische BESS-capaciteit — maar let op twee kanttekeningen: (1) hoog vermogen voor korte duur belast de thermische limieten van de omvormer en de DC-busdynamiek, en (2) meerdere van zulke gebeurtenissen versnellen de slijtage van de batterij.

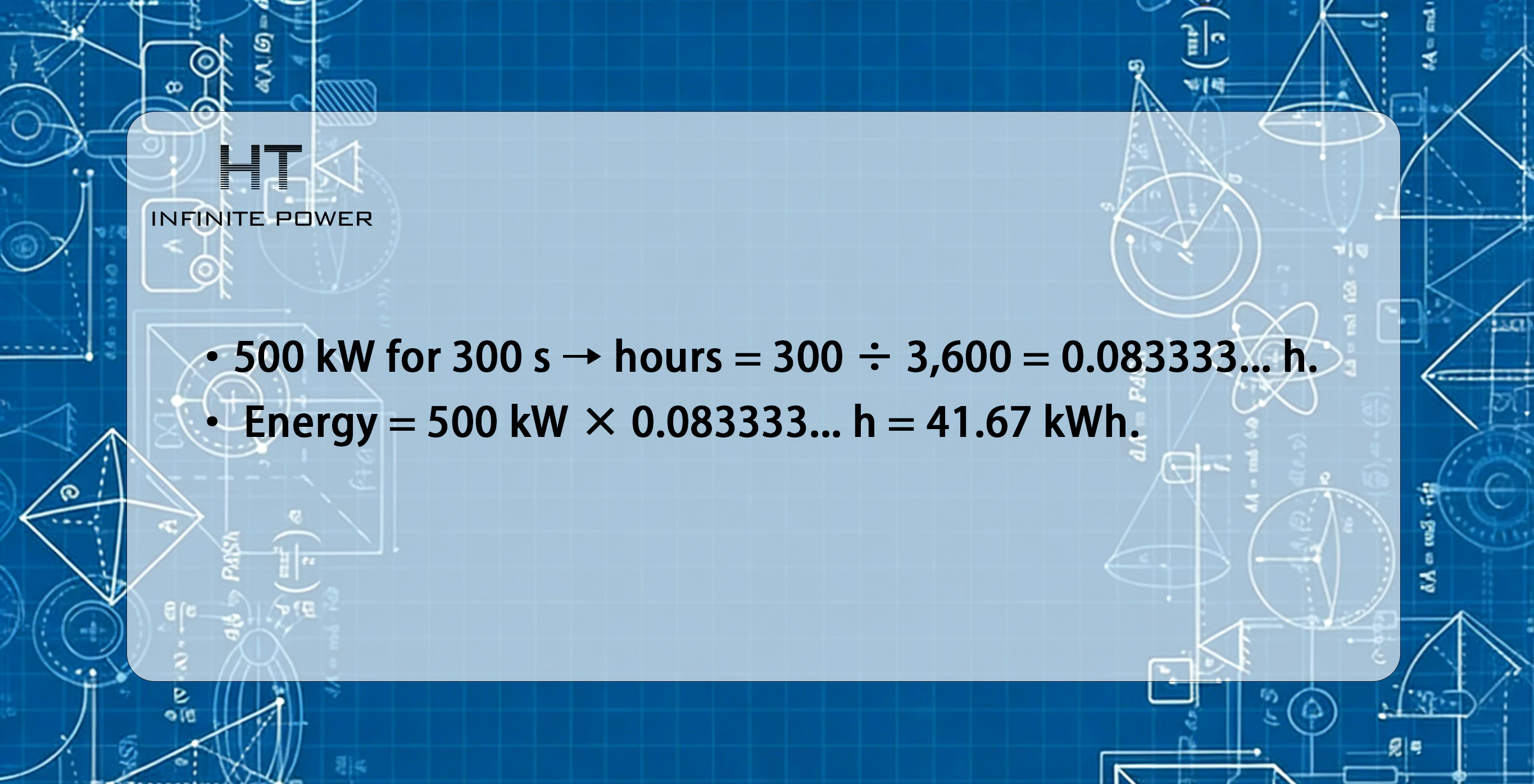

Een ander voorbeeld: het leveren van 500 kW gedurende 5 minuten (300 seconden):
- 500 kW gedurende 300 s → uren = 300 ÷ 3.600 = 0,08333… uur.
Energie = 500 kW × 0,08333… uur ≈ 41,67 kWh.
Deze ruwe berekeningen helpen bij het dimensioneren van kortdurende synthetische traagheidsreserves en bij het beoordelen of een bepaald BESS de grid-forming taken kan ondersteunen zonder de SOC onnodig uit te putten.
Droopregeling en een eenvoudig rekenvoorbeeld
Droopregeling bepaalt hoe meerdere bronnen de belastingveranderingen verdelen. Een droop van 5% betekent dat een volledige vermogensverandering overeenkomt met een frequentieverandering van 5%:
- Voor een 50 Hz-systeem: 5% × 50 Hz = 2,5 Hz volledig bereik.
In praktische termen stelt de droopwet een proportionele respons in; het betekent niet dat de frequentie daadwerkelijk zo ver zal schommelen — het bepaalt eerder hoe de bijdrage tussen bronnen wordt gedeeld.
- Voor een 60 Hz-systeem: 5% × 60 Hz = 3 Hz.
Ingenieurs stemmen droop meestal af op kleine fracties, zodat frequentiedeviaties binnen acceptabele grenzen blijven en toch proportionele verdeling mogelijk is. Wanneer veel IBR’s droop toepassen, ontstaat gedistribueerde ondersteuning zonder een gecentraliseerde controller — maar afstemming moet rekening houden met effectieve traagheid en demping.
Wanneer grid-forming te gebruiken (praktische vuistregels)

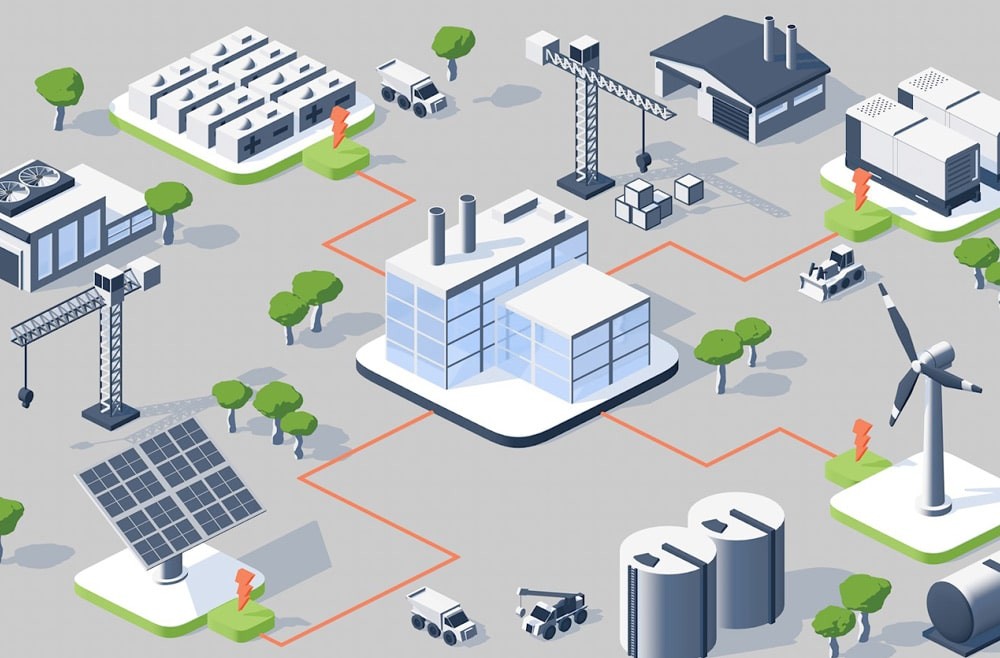

- Microgrids en eilandbedrijf: Als een systeem moet functioneren losgekoppeld van het elektriciteitsnet (campus, geïsoleerde faciliteit), moet minstens één eenheid grid-forming zijn. Deze stelt de busreferentie in en laat andere omvormers in grid-following modus werken.
- Black-start capaciteit: Om een systeem op te starten vanuit een volledig uitgevallen net zonder conventionele generatoren, zijn grid-forming omvormers essentieel.
- Zwakke netten / lage SCR (kortsluitverhouding): In zwakke netten waar PLL’s moeite hebben, voorkomt grid-forming instabiliteit veroorzaakt door PLL-locking.
- Spanningsstabiliteitsvereisten: Als snelle spanningsregeling of traagheidsemulatie nodig is, leveren grid-forming besturingen deze diensten.
Wanneer grid-following de verstandige keuze is
- Netten met hoge penetratie en stijfheid, veel synchrone machines: Als het net stijf is, zijn grid-following omvormers eenvoudiger en zeer effectief voor het injecteren van vermogen en het regelen van de netkwaliteit.
- Nauwkeurige stroomregeling en correctie van het arbeidsfactor: Grid-following architecturen blinken uit in harmonische compensatie en precieze stroomvormgeving.
- Retrofit en gefaseerde uitrol: Als u opslag toevoegt aan een bestaand PV-systeem en de hiërarchie van netreferenties niet wilt herzien, is grid-following een minder risicovolle optie.
Case study 1 — Campus-microgrid met een 2 MWh BESS (conceptueel)
Een universiteitscampus heeft vier uur autonomie voor kritische belasting bij 500 kW nodig. Een 2 MWh BESS voldoet aan deze eis (2.000 kWh ÷ 500 kW = 4 uur). Om succesvol in eilandmodus te kunnen opereren, moeten één of twee omvormers grid-forming zijn om frequentie- en spanningsreferenties te behouden. Het systeemontwerp wijst twee omvormers met hoge capaciteit toe aan grid-forming modus (voor redundantie), terwijl de overige omvormers grid-following opereren om vermogen in te injecteren en reactieve stromen te regelen. Beveiligingsinstellingen worden tijdens eilandmodus aangescherpt om de veranderde foutbijdragen af te handelen.
Operationeel levert het BESS:
- Directe continuïteit (nul overschakeltijd).
- Synthetische traagheid tijdens het opstarten van generatoren.
- Vloeiende overdracht naar een generator bij langdurige stroomuitval.
Deze gemengde regelarchitectuur balanceert veerkracht en energielevering, terwijl de belasting van de omvormers wordt beperkt.
Case study 2 — Commercieel BESS voor netdiensten
Een 1 MWh BESS achter de meter neemt deel aan frequentieresponsmarkten en voert piekafvlakking uit. Wanneer aangesloten op een redelijk sterk distributienet, werkt het systeem voornamelijk in grid-following modus; het volgt de netfrequentie en levert stroom volgens dispatchsignalen. Voor marktevenementen die zeer snelle frequentieondersteuning vereisen, kan de operator tijdelijk een grid-forming-achtig modus (virtuele traagheid) inschakelen binnen het gecertificeerde bereik van de omvormer — maar alleen met zorgvuldige validatie en beveiligingscontroles. Deze hybride, softwaregestuurde flexibiliteit wordt steeds gebruikelijker bij geavanceerde fabrikanten van batterij-energiesystemen.
Implementatie en testen — wat te eisen bij aanbesteding
Als u grid-forming capaciteit specificeert, vraag dan leveranciers om:
- Gedemonstreerde VSM- of droop-prestaties met tijdgestempelde logs.
- Black-start tests en opnames van eilandovergangen.
- Specificaties voor thermisch gedrag en overbelasting bij korte pieken (bijv. 10 s, 1 min ratings).
- Rapporten over coördinatie van bescherming en bewijs van FAT/SAT.
Vraag daarnaast naar procedures voor firmware-updates, cyberbeveiligingspraktijken voor controller-updates en duidelijke overdrachtstests tijdens de inbedrijfstelling.
Praktische beperkingen en aandachtspunten
- Thermische limieten: Het leveren van hoge vermogens voor traagheidsemulatie kan oververhitting van de omvormer veroorzaken; korttijdratings zijn net zo belangrijk als continue ratings.
- Beheer van batterij-SOC: Grid-forming taken vereisen vaak reservevermogen. Houd voldoende SOC over zodat plotselinge actieve/reactieve vraag kan worden bediend zonder energiediensten te beperken.
- Coördinatie van bescherming: Grid-forming verandert foutstromen en relaisgedrag; beschermingscurves die geschikt waren voor een synchroon net kunnen ongewenst afschakelen bij omvormerreferenties.
- Interactie van besturingen: Meerdere grid-forming eenheden moeten worden afgestemd om oscillerende interacties te voorkomen — gecoördineerde droop- en dempingstuning is essentieel.
Samenvatting — praktische beslisflow
1.Definieer doelstellingen: black-start, eilandoperingen, snelle frequentieondersteuning of alleen nauwkeurige stroominjectie?
2.Beoordeel netsterkte: zwak net → voorkeur voor grid-forming. Sterk net → grid-following vaak voldoende.
3.Dimensioneer hardware voor pieken: zorg dat omvormer en BESS voldoen aan kortstondige vermogensvereisten (gebruik de hierboven getoonde kWh-berekeningen).
4.Test vroeg en vaak: FAT/SAT, black-start drills en opgenomen logs zijn ononderhandelbaar.
5.Specificeer leveranciersdeliverables: VSM-logs, beschermingsstudies, firmware-updatebeleid en gedocumenteerde prestatiegaranties.
2.Beoordeel netsterkte: zwak net → voorkeur voor grid-forming. Sterk net → grid-following vaak voldoende.
3.Dimensioneer hardware voor pieken: zorg dat omvormer en BESS voldoen aan kortstondige vermogensvereisten (gebruik de hierboven getoonde kWh-berekeningen).
4.Test vroeg en vaak: FAT/SAT, black-start drills en opgenomen logs zijn ononderhandelbaar.
5.Specificeer leveranciersdeliverables: VSM-logs, beschermingsstudies, firmware-updatebeleid en gedocumenteerde prestatiegaranties.
