Pourquoi le refroidissement est une décision d’ingénierie au niveau du système
auteur: HT infinitepower
2026-07-28
La gestion thermique est parfois considérée comme un sous-système auxiliaire dans la conception des systèmes BESS.
Cependant, dans les évaluations d’ingénierie réelles, elle est considérée comme un facteur qui influence directement les performances de la batterie, la fiabilité du système et son comportement tout au long de son cycle de vie.
L’objectif de la gestion thermique n’est pas simplement d’évacuer la chaleur.
Il consiste à maintenir des conditions de fonctionnement stables dans l’ensemble du système de batterie.
Efficacité de la batterie et uniformité thermique
Les performances d’une batterie ne dépendent pas uniquement de sa température de fonctionnement, mais également de la répartition de cette température.
Les ingénieurs évaluent généralement :
- La température moyenne de la batterie
- Les points de température maximale
- La différence de température entre les cellules
- La différence de température entre les modules
- L’uniformité thermique au niveau des racks
Même lorsque la température moyenne de la batterie reste dans la plage de fonctionnement recommandée, des écarts importants de température entre les cellules peuvent créer des conditions de fonctionnement inégales.
Par exemple :
Un module plus chaud peut subir un vieillissement plus rapide que des modules plus froids fonctionnant selon le même programme de charge et de décharge.
Après plusieurs milliers de cycles, cette différence peut affecter :
- La capacité disponible
- Les performances d’équilibrage du système
- La précision des prévisions de durée de vie de la batterie
Lors des revues de conception des BESS commerciaux, l’uniformité thermique est souvent considérée comme un indicateur clé de la cohérence du système à long terme.
Un système de refroidissement offrant une meilleure répartition de la température peut aider la batterie à fonctionner plus près de ses performances prévues sur l’ensemble de son cycle de vie.

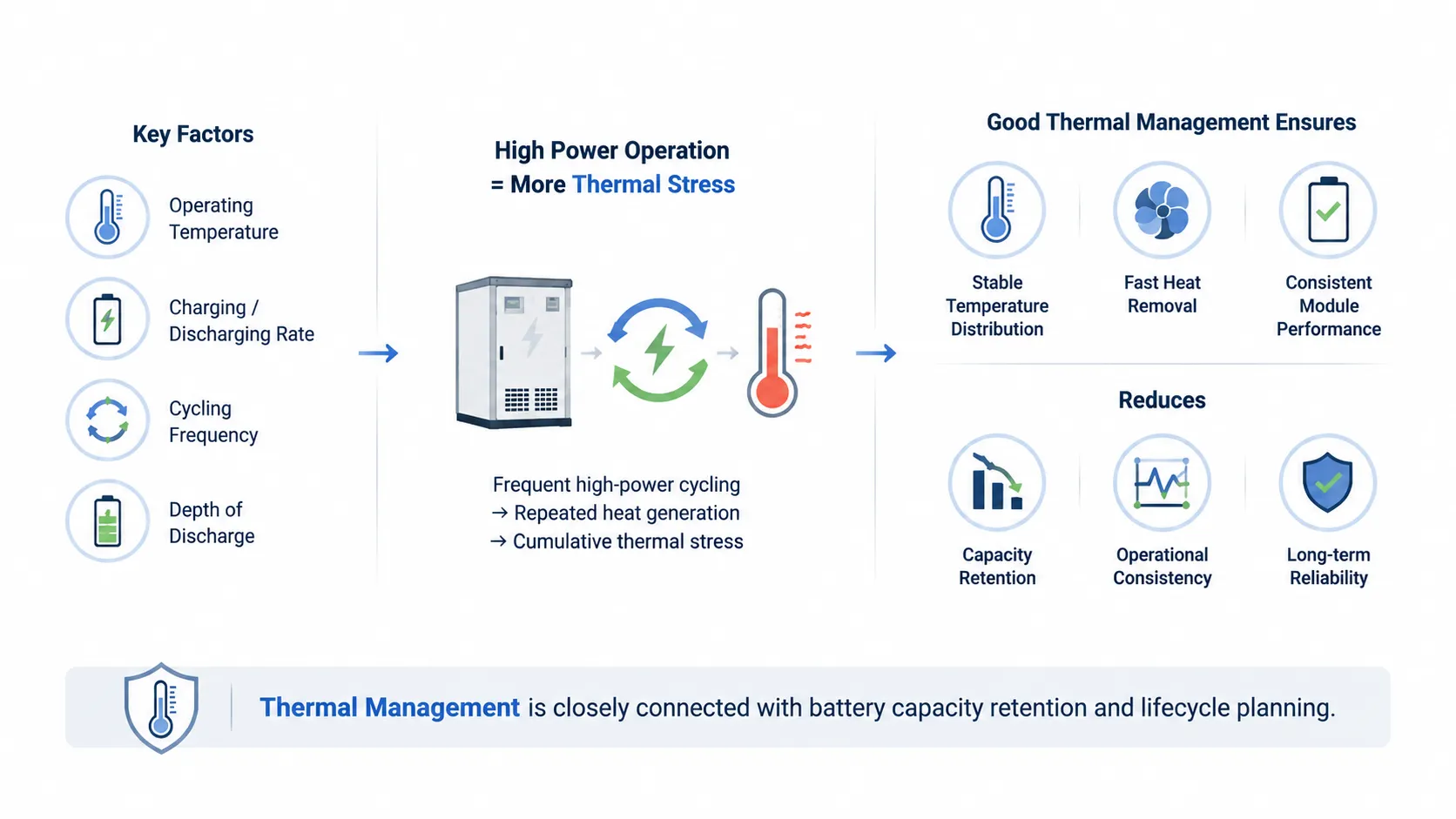

Dégradation de la batterie et contraintes thermiques
La dégradation d’une batterie est influencée par plusieurs facteurs, notamment :
- La température de fonctionnement
- Le taux de charge et de décharge
- La fréquence des cycles
- La profondeur de décharge (DoD)
Les contraintes thermiques deviennent plus importantes lorsqu’un BESS fonctionne fréquemment à forte puissance.
Par exemple, les projets industriels de peak shaving peuvent nécessiter des cycles quotidiens de charge et de décharge.
Dans ces conditions, la génération répétée de chaleur peut entraîner une accumulation de contraintes thermiques.
Les ingénieurs évaluent alors si le système de refroidissement est capable de maintenir :
- Une distribution stable de la température
- Une évacuation rapide de la chaleur
- Des performances constantes entre les modules
Un système soumis à des déséquilibres thermiques répétés peut présenter une dégradation inégale entre les différents modules de batterie.
Cela peut réduire :
- Le maintien de la capacité disponible
- La cohérence des performances opérationnelles
- La fiabilité à long terme
Pour cette raison, la gestion thermique est étroitement liée au maintien de la capacité de la batterie et à la planification de son cycle de vie.
Sécurité et fiabilité opérationnelle
La gestion thermique contribue à la sécurité des BESS en contrôlant les conditions de fonctionnement et en limitant l’accumulation excessive de chaleur.
Un système de refroidissement correctement conçu permet de gérer:
- La génération localisée de chaleur
- Les déséquilibres thermiques
- Les contraintes liées aux opérations à forte puissance
- Les augmentations anormales de température
Cependant, le refroidissement ne représente qu’une partie de l’architecture globale de sécurité.
Thermal management does not replace:
- Battery Management System (BMS)
- Les systèmes de protection électrique
- Les systèmes d’extinction incendie
- Les stratégies de prévention et de limitation de l’emballement thermique
Une conception complète d’un BESS commercial nécessite une coordination entre la protection électrique, la surveillance de la batterie, la gestion thermique et les systèmes de sécurité.
Le refroidissement contribue à une exploitation sûre en maintenant des conditions contrôlées pour la batterie, tandis que les autres systèmes de protection traitent les événements de fonctionnement anormaux.

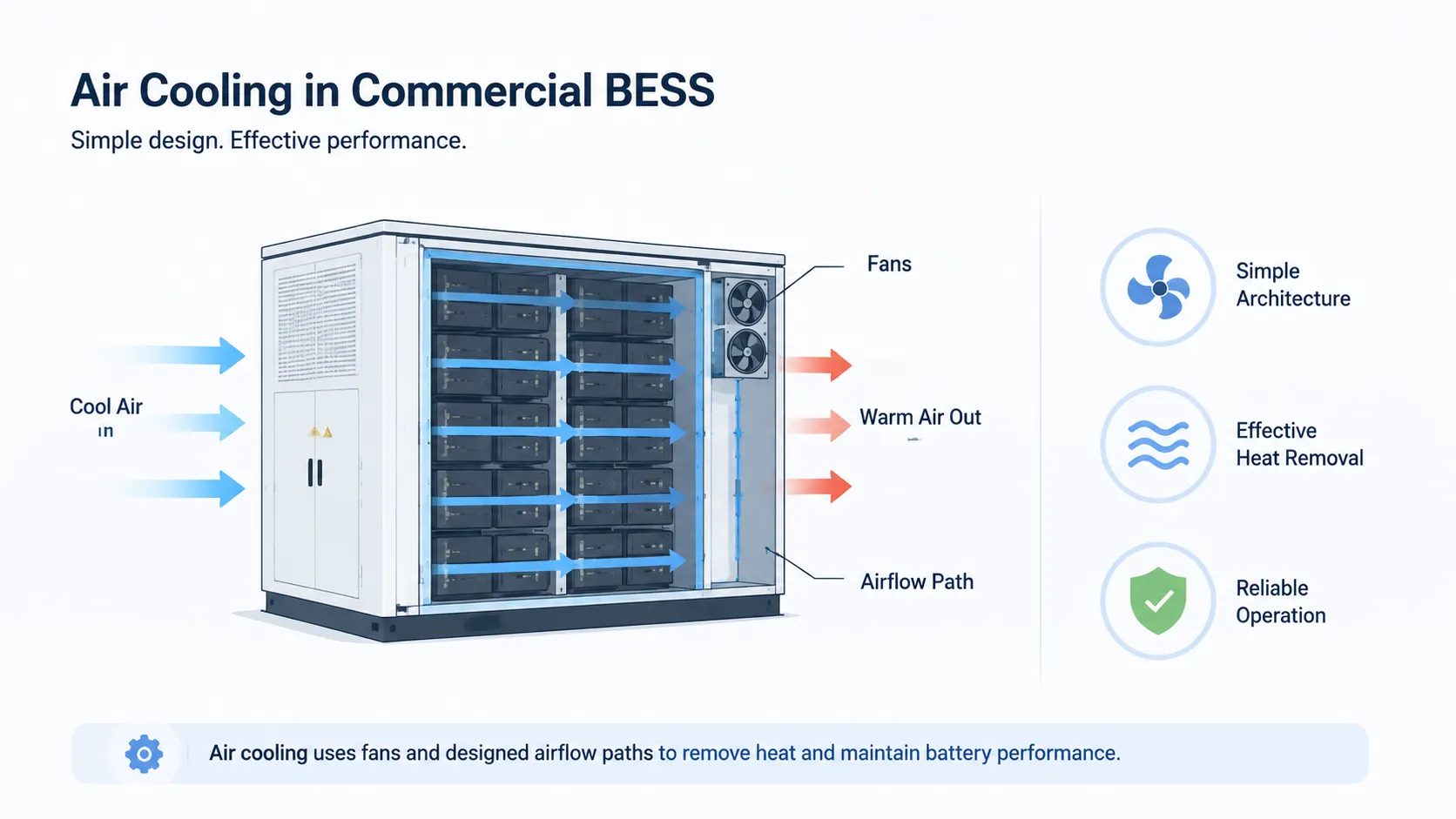

2. Caractéristiques du refroidissement par air : avantages et limites techniques
Le refroidissement par air reste largement utilisé dans les applications BESS commerciales en raison de son architecture relativement simple.
D’un point de vue technique, le refroidissement par air évacue la chaleur en faisant circuler de l’air à travers les modules de batterie à l’aide de ventilateurs et de chemins d’écoulement d’air conçus à cet effet.
D’un point de vue technique, le refroidissement par air évacue la chaleur en faisant circuler de l’air à travers les modules de batterie à l’aide de ventilateurs et de chemins d’écoulement d’air conçus à cet effet.
Son principal avantage réside dans la simplicité du système.
Structure du système plus simple
Les systèmes BESS refroidis par air comportent généralement moins de composants mécaniques que les systèmes de refroidissement liquide.
Les composants typiques comprennent:
- Ventilateurs
- Conduits d’air
- Filtres
- Capteurs de température
- Systèmes de contrôle
Cette structure plus simple offre des avantages en matière de :
- Installation
- Maintenance
- Dépannage
- Investissement initial
Pour les projets de stockage commerciaux de petite taille, le refroidissement par air peut offrir un équilibre pratique entre performances thermiques et complexité du système.
Lors de l’évaluation initiale d’un projet, les ingénieurs examinent souvent si les exigences thermiques justifient l’ajout d’une solution de refroidissement plus complexe.
Pour les systèmes avec des besoins en puissance modérés et une fréquence de cycles limitée, une architecture de refroidissement par air plus simple peut fournir des performances suffisantes.
Maintenance plus facile et complexité réduite du système
Les exigences de maintenance constituent un facteur important dans les projets BESS commerciaux.
Le refroidissement par air offre généralement:
- Des procédures d’inspection plus simples
- Moins de composants mécaniques
- Des besoins de maintenance simplifiés
Cela peut être particulièrement avantageux pour les installations où la simplicité d’exploitation est une priorité.
Cependant, une structure plus simple ne signifie pas automatiquement qu’elle convient à toutes les applications.
À mesure que les systèmes de batteries deviennent plus grands et plus compacts, le maintien d’une bonne uniformité thermique devient de plus en plus difficile.
Cependant, une structure plus simple ne signifie pas automatiquement qu’elle convient à toutes les applications.
À mesure que les systèmes de batteries deviennent plus grands et plus compacts, le maintien d’une bonne uniformité thermique devient de plus en plus difficile.
Limites de dissipation thermique à forte densité énergétique
La principale limite du refroidissement par air apparaît lorsque la densité énergétique des batteries augmente.
La relation technique peut être résumée comme suit :
Densité énergétique plus élevée
↓
Plus grande génération de chaleur dans un espace limité
↓
Charge thermique accrue
↓
Densité énergétique plus élevée
↓
Plus grande génération de chaleur dans un espace limité
↓
Charge thermique accrue
↓
Gestion plus difficile du flux d’air
Lorsque les modules de batterie deviennent plus densément disposés, le flux d’air doit évacuer la chaleur produite par un plus grand nombre de cellules à travers des canaux d’air limités.
Cela crée des difficultés concernant :
- La capacité de dissipation thermique
- La distribution du flux d’air
- La régularité de la température
Pour les projets BESS de grande capacité, le défi ne consiste pas uniquement à évacuer la chaleur.
Il consiste également à garantir que chaque module de batterie bénéficie d’un refroidissement suffisant et équilibré.
Il consiste également à garantir que chaque module de batterie bénéficie d’un refroidissement suffisant et équilibré.

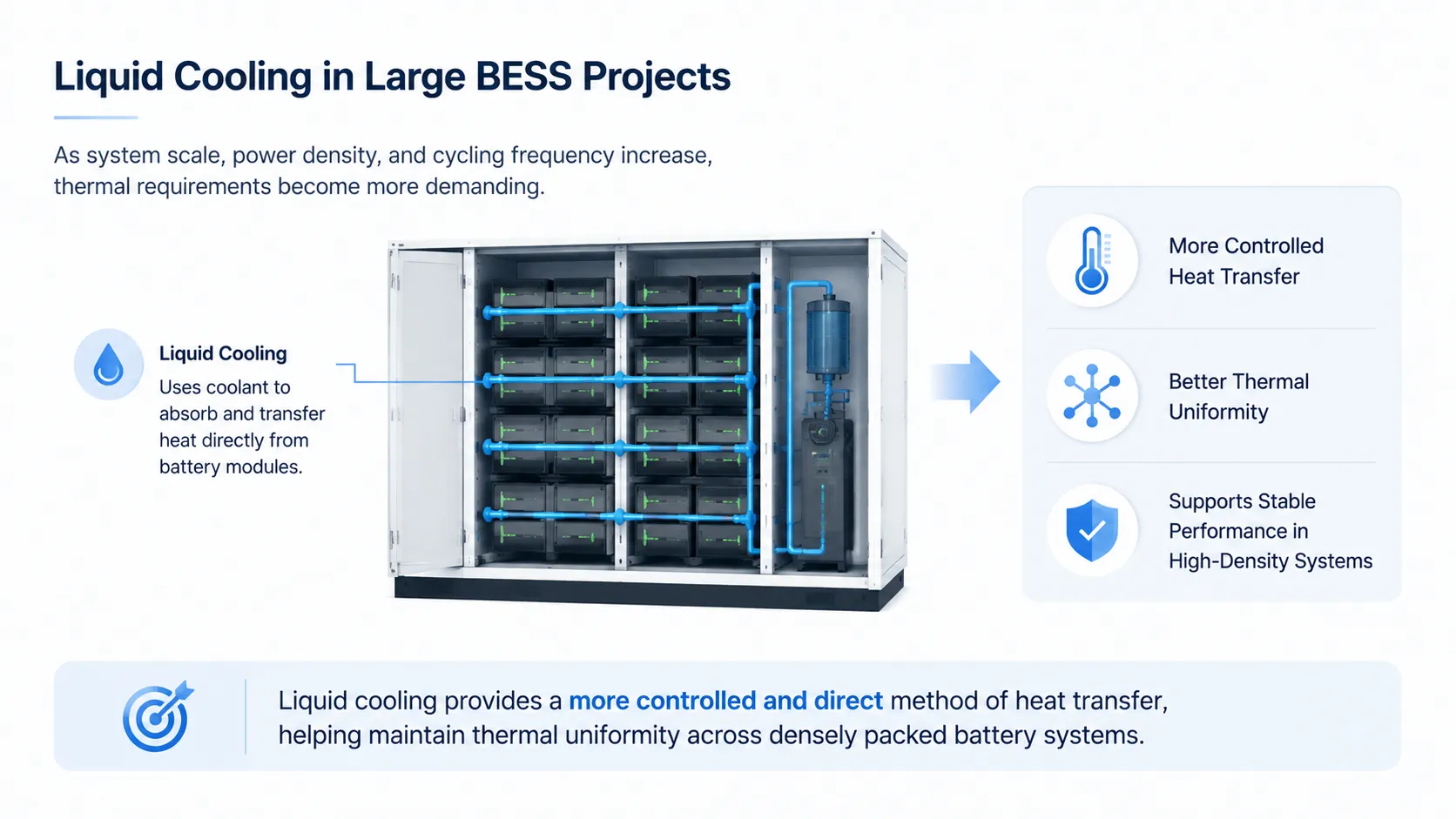

3. Caractéristiques du refroidissement liquide : avantages et considérations techniques
Le refroidissement liquide est de plus en plus envisagé dans les projets BESS (Battery Energy Storage System) de grande capacité, car les exigences thermiques deviennent plus importantes avec l’augmentation de l’échelle du système, de la densité de puissance et de la fréquence des cycles.
L’avantage technique du refroidissement liquide ne réside pas simplement dans sa capacité à atteindre des températures plus basses.
Le facteur le plus important est qu’il offre une méthode de transfert thermique plus directe et mieux contrôlée, permettant de maintenir une meilleure uniformité thermique dans les systèmes de batteries à forte densité.
Meilleure uniformité thermique et capacité supérieure de dissipation de chaleur
Dans les conceptions BESS à haute densité énergétique, les modules de batterie sont installés plus près les uns des autres afin d’obtenir une capacité plus importante dans un espace limité.
À mesure que le système devient plus compact, la chaleur générée pendant le fonctionnement doit être évacuée plus efficacement.
Le refroidissement liquide fournit un chemin de transfert thermique direct entre :
- Les cellules de batterie
- Les plaques de refroidissement ou interfaces thermiques
- Le système de circulation du liquide
Comparé au refroidissement basé sur le flux d’air, cette approche permet un meilleur contrôle de :
- La différence de température entre les cellules
- La différence de température entre les modules
- La répartition thermique au niveau des racks
Pour les EPC et les intégrateurs de systèmes, cette stabilité thermique constitue souvent l’un des principaux critères d’évaluation lors du choix d’une stratégie de refroidissement.
La question n’est pas seulement :
« Quelle quantité de chaleur le système peut-il évacuer ? »
Mais aussi :« Avec quelle uniformité le système peut-il maintenir la température de toutes les unités de batterie ? »
« Quelle quantité de chaleur le système peut-il évacuer ? »
Mais aussi :« Avec quelle uniformité le système peut-il maintenir la température de toutes les unités de batterie ? »
Une différence de température plus faible entre les cellules et les modules contribue à réduire le vieillissement inégal et permet d’obtenir des performances de batterie plus prévisibles.
Réponse thermique renforcée lors des opérations à forte puissance
Les opérations de charge et de décharge à forte puissance génèrent une quantité importante de chaleur instantanée.
Cela est particulièrement pertinent pour des applications telles que :
- Le peak shaving industriel
- Le déplacement fréquent de consommation énergétique
- Les systèmes BESS commerciaux à fort nombre de cycles
- Les applications de soutien au réseau
Dans ces conditions de fonctionnement, les ingénieurs évaluent la capacité de réponse du système de refroidissement.
Les principaux éléments analysés comprennent :
- Le taux de génération de chaleur
- La vitesse de réponse du système de refroidissement
- La récupération de température après des événements de forte puissance
- Les contraintes thermiques lors de cycles répétés
Un système de batterie fonctionnant quotidiennement à forte puissance présente un défi thermique différent d’un système utilisé occasionnellement.
Le refroidissement liquide devient plus pertinent lorsque le profil d’exploitation génère une demande thermique continue.
Pourquoi le refroidissement liquide devient plus important dans les BESS à haute densité
L’adoption croissante de systèmes de batteries plus grands crée une relation directe entre la densité énergétique et les besoins en gestion thermique.
La relation technique peut être résumée ainsi:
Densité énergétique plus élevée
↓
Intensité de puissance plus importante
↓
Cycles plus fréquents
↓
Taux de génération de chaleur plus élevé
↓
Besoin accru de gestion thermique
À mesure que les systèmes de batteries deviennent plus grands, les limites du refroidissement par air deviennent plus visibles.
Le refroidissement par air dépend d’une distribution uniforme du flux d’air à travers les modules de batterie.
Cependant, dans les systèmes compacts :
- Les chemins d’air deviennent plus longs
- L’efficacité du refroidissement peut varier entre les modules
- Les écarts de température peuvent augmenter
Le refroidissement liquide fournit un chemin de transfert thermique plus direct, ce qui le rend mieux adapté aux applications nécessitant un contrôle thermique plus strict.
Cela ne signifie pas pour autant que le refroidissement liquide constitue toujours le meilleur choix.
La décision dépend de la question de savoir si les exigences thermiques du projet justifient la complexité supplémentaire du système.

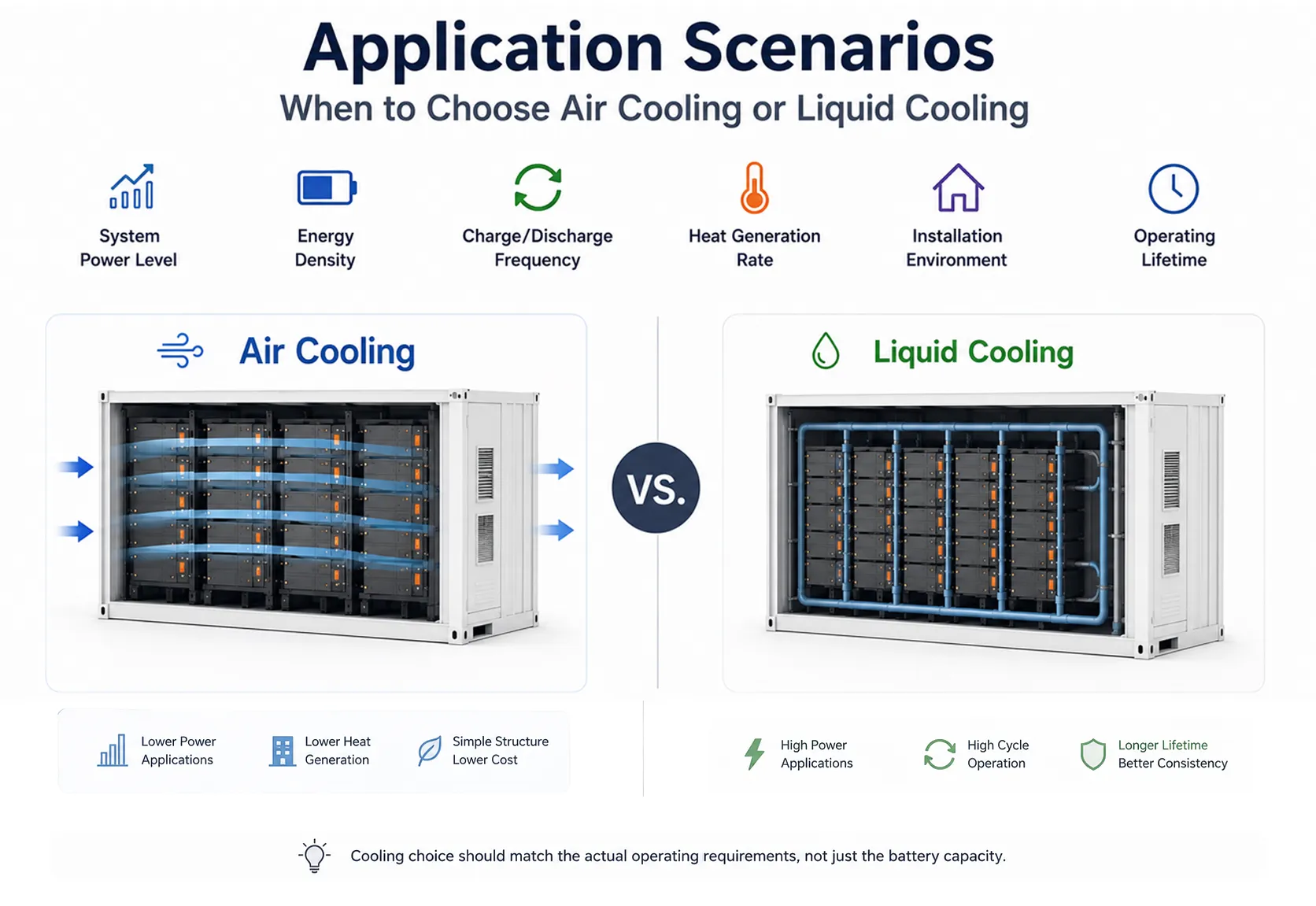

Adapté aux applications de grande capacité et à cycles fréquents
Le refroidissement liquide est généralement évalué pour:
- Les grands systèmes BESS commerciaux
- Les systèmes de stockage d’énergie conteneurisés en MWh
- Les installations industrielles avec des cycles fréquents
- Les applications de stockage d’énergie à forte puissance
Ces applications présentent généralement:
- Une capacité de batterie plus élevée
- Une intensité d’exploitation supérieure
- Des exigences plus strictes en matière de durée de vie
Par exemple, une usine utilisant un BESS quotidiennement pour réduire les pointes de demande impose des contraintes thermiques beaucoup plus importantes qu’un bâtiment commercial utilisant un système de stockage occasionnellement.
Dans ces situations, un meilleur contrôle thermique peut apporter une valeur supplémentaire sur le cycle de vie du système.
Complexité accrue du système et exigences d’ingénierie supplémentaires
Les meilleures performances thermiques du refroidissement liquide s’accompagnent d’exigences de conception supplémentaires.
Un système de refroidissement liquide comprend généralement :
- Des plaques de refroidissement
- Des pompes
- Des circuits de circulation liquide
- Des échangeurs thermiques
- Des composants de contrôle
- Des systèmes de surveillance
Cela augmente:
- La complexité du système
- Les exigences liées à la mise en service
- Les considérations de maintenance
Lors de l’évaluation d’un projet, les ingénieurs doivent déterminer si les exigences opérationnelles justifient cette complexité supplémentaire.
Considérations liées à la maintenance
Le refroidissement liquide introduit des facteurs de maintenance supplémentaires par rapport au refroidissement par air.
Les ingénieurs évaluent généralement:
- La prévention des fuites
- La fiabilité du circuit de refroidissement
- Le fonctionnement des pompes
- La surveillance du liquide de refroidissement
- Les besoins de maintenance à long terme
Pour les projets BESS commerciaux, la planification de la maintenance constitue un élément important de l’évaluation du cycle de vie.
Même un système de refroidissement techniquement avancé doit garantir un fonctionnement fiable pendant toute la durée de vie du projet.

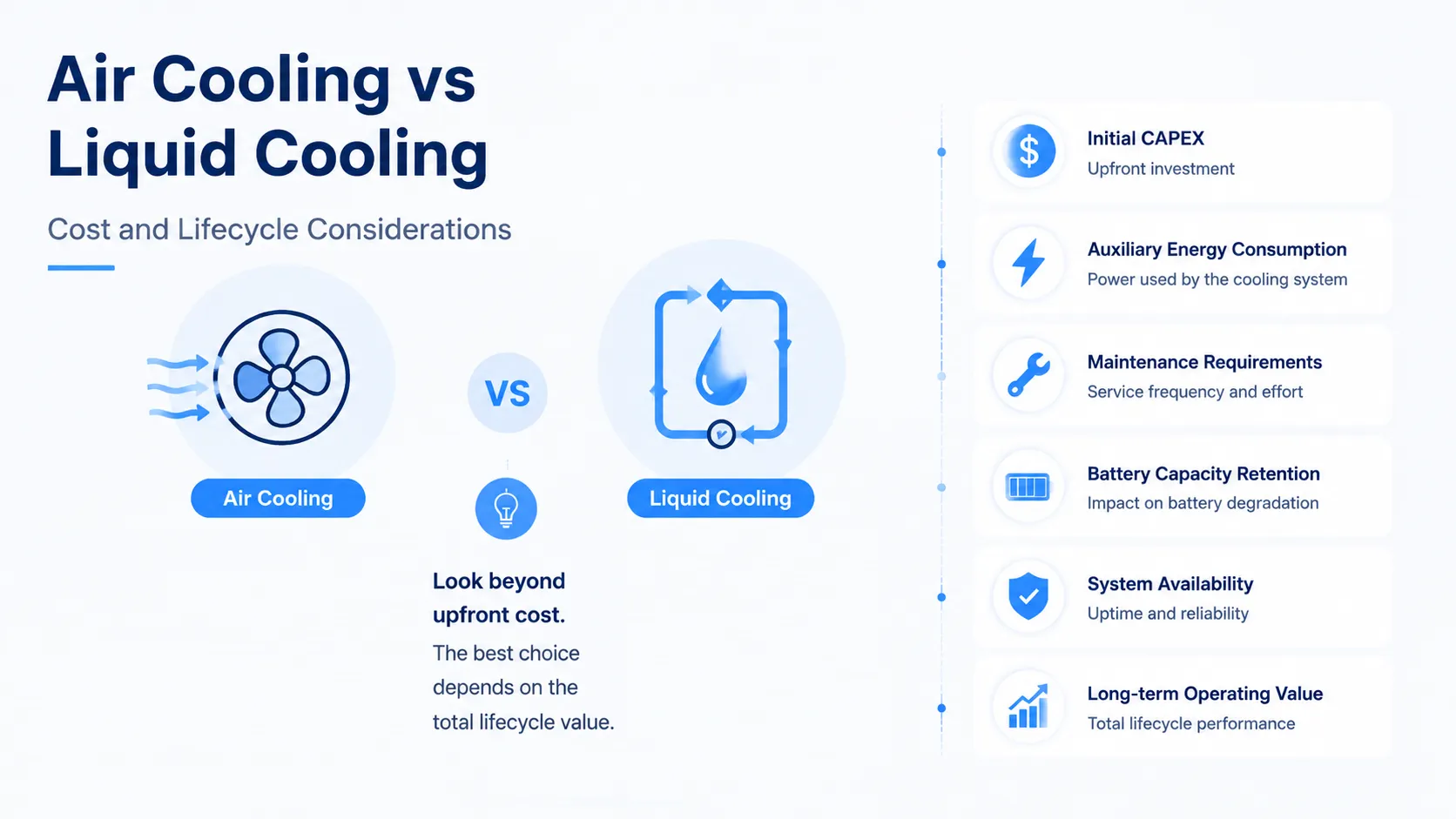

4. Comparaison entre refroidissement par air et refroidissement liquide : considérations liées aux coûts et au cycle de vie
Le choix du système de refroidissement ne doit pas être déterminé uniquement par le coût initial des équipements.
Lors de la conception d’un BESS commercial, les ingénieurs évaluent l’impact global sur l’ensemble du cycle de vie du système.
Lors de la conception d’un BESS commercial, les ingénieurs évaluent l’impact global sur l’ensemble du cycle de vie du système.
L’évaluation prend généralement en compte:
- Le CAPEX initial
- La consommation énergétique auxiliaire
- Les exigences de maintenance
- Le maintien de la capacité de la batterie
- La disponibilité du système
- La valeur opérationnelle à long terme
Une solution de refroidissement présentant un coût initial plus faible ne garantit pas toujours le coût total de possession (TCO) le plus bas sur la durée de vie du projet.
Comparaison entre refroidissement par air et refroidissement liquide
| Paramètre | Refroidissement par air | Refroidissement liquide |
|---|---|---|
| Complexité du système | Architecture plus simple avec moins de composants mécaniques | Système plus complexe nécessitant des pompes, des circuits liquides et des systèmes de contrôle thermique |
| CAPEX initial | Investissement initial généralement plus faible | Investissement initial plus élevé en raison des composants thermiques supplémentaires |
| Uniformité de température | Dépend fortement de la conception du flux d’air et de l’agencement des modules | Offre généralement une meilleure homogénéité de température entre les cellules et les modules |
| Capacité de dissipation thermique | Adapté aux charges thermiques modérées | Mieux adapté aux fortes générations de chaleur et aux configurations de batteries à haute densité |
| Réponse thermique lors des opérations à forte puissance | Limitée par la distribution du flux d’air et le chemin de transfert thermique | Réponse thermique plus rapide et transfert de chaleur plus direct |
| Exigences de maintenance | Procédures d’inspection et de maintenance plus simples | Nécessite la surveillance des pompes, des circuits de refroidissement et des risques de fuite |
| Consommation énergétique auxiliaire | Généralement plus faible grâce à des équipements de refroidissement plus simples | Plus élevée en raison des pompes et des composants thermiques supplémentaires |
| Échelle d’application adaptée | Petits à moyens systèmes BESS commerciaux | Systèmes BESS commerciaux moyens à grands et systèmes conteneurisés |
| Performance pour les applications à cycles fréquents | Adapté aux besoins de cyclage modérés | Mieux adapté aux opérations fréquentes de charge et de décharge |
| Compatibilité avec les systèmes à haute densité énergétique | Plus difficile lorsque la densité du système augmente | Mieux adapté aux systèmes de batteries compacts à haute densité énergétique |
Cette comparaison ne signifie pas qu'une technologie est universellement supérieure à l'autre.
La décision technique dépend de la relation entre:
- Les exigences thermiques
- Les conditions d'exploitation
- L'économie du projet
- Les attentes en matière de durée de vie
Considérations relatives à la consommation énergétique auxiliaire
Les systèmes de refroidissement consomment de l'énergie pendant leur fonctionnement, ce qui influence l'efficacité globale du BESS.
Le refroidissement par air présente généralement une consommation énergétique auxiliaire plus faible, car le système repose principalement sur des ventilateurs et la gestion du flux d'air.
Le refroidissement liquide nécessite des composants supplémentaires, notamment:
- Des pompes
- Des groupes de refroidissement
- Des systèmes de contrôle thermique
Ces composants augmentent la consommation énergétique auxiliaire du système.
Cependant, cette consommation ne peut pas être évaluée indépendamment des performances thermiques.
Par exemple, un système de refroidissement liquide peut consommer davantage d'énergie tout en offrant :
- Une meilleure homogénéité de la température
- Une réduction des contraintes thermiques
- Un meilleur maintien de la capacité de la batterie
Dans les applications à cycles fréquents, ces avantages peuvent compenser la consommation énergétique supplémentaire du système de refroidissement.
Les ingénieurs évaluent donc simultanément :
Les performances thermiques
La consommation énergétique du système de refroidissement
La consommation énergétique du système de refroidissement
afin de sélectionner la solution la plus adaptée.
Coût du cycle de vie au-delà de l'investissement initial
Une évaluation complète du cycle de vie ne se limite pas au prix des équipements.
Les principaux facteurs pris en compte comprennent :
Maintien de la capacité de la batterie
Une meilleure uniformité thermique peut contribuer à réduire le vieillissement inégal entre les cellules et les modules.
Cela peut favoriser:
Cela peut favoriser:
- Une dégradation plus prévisible
- Un meilleur maintien de la capacité disponible au fil du temps
- De meilleures performances à long terme
Exigences de maintenance
Le refroidissement par air nécessite généralement des opérations de maintenance plus simples.
Le refroidissement liquide exige une surveillance supplémentaire des :
- Pompes
- Circuits de refroidissement
- Composants thermiques
La stratégie de maintenance doit être adaptée aux capacités d'exploitation et de maintenance du propriétaire du projet.
Disponibilité du système
Pour les applications industrielles, la disponibilité du système peut avoir un impact direct sur la valeur du projet.
Les ingénieurs évaluent notamment:
Les ingénieurs évaluent notamment:
- Les risques d'arrêt de fonctionnement
- Les intervalles de maintenance
- La fiabilité du système de refroidissement
Une méthode de refroidissement qui améliore la stabilité opérationnelle à long terme peut apporter une valeur supplémentaire, malgré un coût d'investissement initial plus élevé.
La bonne question n'est donc pas:
« Quelle méthode de refroidissement présente le coût d'achat le plus faible ? »
La question d'ingénierie la plus pertinente est plutôt :
« Quelle méthode de refroidissement présente le coût d'achat le plus faible ? »
La question d'ingénierie la plus pertinente est plutôt :
« Quelle stratégie de refroidissement offre les performances thermiques et la valeur sur l'ensemble du cycle de vie requises dans les conditions d'exploitation réelles du projet ? »
5. Scénarios d'application : quand choisir le refroidissement par air ou le refroidissement liquide
Le choix du système de refroidissement dépend des exigences opérationnelles réelles du projet BESS.
Dans les évaluations pratiques des BESS commerciaux, les ingénieurs ne sélectionnent pas la technologie de refroidissement uniquement en fonction de la capacité de la batterie.
Ils prennent également en compte:
- Le niveau de puissance du système
- La densité énergétique
- La fréquence des cycles de charge et de décharge
- Le taux de génération de chaleur
- L'environnement d'installation
- La durée de vie opérationnelle attendue
Chaque application présente des défis thermiques différents.
Une solution de refroidissement adaptée à un petit système de stockage commercial peut ne pas convenir à un BESS industriel à forte fréquence de cycles.
Considérations relatives au refroidissement selon les différentes applications des BESS
| Application BESS | Caractéristiques typiques | Considérations relatives au refroidissement |
|---|---|---|
| Petit système de stockage commercial | Faible capacité, demande de puissance modérée, fonctionnement occasionnel | Le refroidissement par air peut souvent offrir des performances thermiques suffisantes avec une complexité et un coût réduits |
| BESS commercial et industriel (C&I) | Gestion de la demande, peak shaving, cycles de charge et de décharge modérés à fréquents | Le choix du système de refroidissement dépend de l'intensité de puissance, de la densité énergétique de la batterie et de la fréquence de fonctionnement |
| BESS conteneurisé de plusieurs MWh | Grande capacité de batterie, conception compacte, densité énergétique élevée | Le refroidissement liquide est souvent privilégié en raison des exigences plus élevées en matière d'uniformité thermique |
| Systèmes de peak shaving à forte fréquence de cycles | Charge et décharge quotidiennes, contraintes thermiques continues | Une gestion thermique performante devient plus importante pour préserver les performances tout au long du cycle de vie du système |
Cette grille ne constitue pas une règle de sélection absolue.
Le choix final du système de refroidissement dépend de la conception spécifique du système et de ses conditions réelles d'exploitation.
Petites applications BESS commerciales
Pour les projets de stockage commercial de petite taille, le refroidissement par air peut souvent offrir un bon compromis entre performances et simplicité du système.
Les applications typiques comprennent :
- Les bâtiments commerciaux
- Les petites installations industrielles
- Les applications de gestion des pointes de demande à faible fréquence
Ces systèmes présentent généralement:
- Une charge thermique plus faible
- Une fréquence de cyclage modérée
- Des exigences de puissance moins élevées
Dans ces situations, le refroidissement par air offre plusieurs avantages:
- Un investissement initial plus faible
- Une maintenance plus simple
- Une consommation énergétique auxiliaire réduite
- Une complexité globale moindre du système
Toutefois, les ingénieurs doivent toujours vérifier que la conception du flux d'air permet de maintenir des écarts de température acceptables entre les modules.
Même les systèmes de petite taille nécessitent une bonne uniformité thermique afin d'éviter un vieillissement inégal des batteries.
Même les systèmes de petite taille nécessitent une bonne uniformité thermique afin d'éviter un vieillissement inégal des batteries.
Applications BESS commerciales et industrielles (C&I)
Les projets BESS commerciaux et industriels (C&I) nécessitent généralement une évaluation thermique plus approfondie, car les conditions de fonctionnement peuvent varier considérablement.
Par exemple:
Un entrepôt utilisant occasionnellement un système de stockage pour la gestion de la demande peut avoir des besoins de refroidissement relativement modérés.
En revanche, une usine utilisant un BESS chaque jour ouvré pour le peak shaving peut être confrontée à:
- Des cycles de fonctionnement plus fréquents
- Une puissance de charge et de décharge plus élevée
- Une accumulation plus importante de contraintes thermiques
Dans ces applications, le choix du système de refroidissement est étroitement lié à :
- Le dimensionnement de la capacité de la batterie
- Les exigences de puissance du PCS
- La stratégie d'exploitation du système
Par exemple, un projet de peak shaving conçu selon la méthodologie présentée dans How to Size Battery Capacity for Peak Shaving Projects doit prendre en compte non seulement les besoins énergétiques, mais également l'impact thermique des opérations répétées à forte puissance.
Applications BESS conteneurisées de plusieurs MWh
Les systèmes BESS conteneurisés de grande capacité présentent des défis thermiques supplémentaires, car une importante capacité de batterie est concentrée dans un espace physique limité.
Les principales préoccupations d'ingénierie comprennent:
- Une densité énergétique plus élevée
- Un volume de chaleur généré plus important
- Une distribution du flux d'air plus complexe
- Des exigences accrues en matière d'uniformité de température
Pour ce type de système, le refroidissement liquide est souvent étudié, car il offre une méthode de transfert thermique plus directe et plus facilement contrôlable.
Toutefois, cette décision est guidée par les exigences du système, et non par l'idée selon laquelle les grands systèmes nécessitent systématiquement un refroidissement liquide.
Systèmes de peak shaving à forte fréquence de cycles
Certains projets BESS industriels fonctionnent pratiquement tous les jours.
Parmi les exemples figurent les installations présentant :
- Des coûts élevés liés aux pointes de puissance
- Des profils de charge quotidiens prévisibles
- Des opérations fréquentes de charge et de décharge
Ces projets génèrent davantage de contraintes thermiques, car les batteries sont soumises de manière répétée à :
- Des variations importantes de puissance
- Des épisodes répétés de génération de chaleur
- Des phases successives de refroidissement et de récupération thermique
Dans ces conditions, les ingénieurs accordent une attention particulière à:
- La vitesse de réponse du système de refroidissement
- L'uniformité thermique
- L'impact de la dégradation à long terme
6. Facteurs techniques qui déterminent le choix du système de refroidissement
Le choix du système de refroidissement n'est pas une décision indépendante.
Il s'inscrit dans le processus global de conception d'un BESS commercial, au cours duquel les ingénieurs évaluent les interactions entre les différents sous-systèmes.
Les principaux facteurs pris en compte sont les suivants:
Chimie de la batterie et caractéristiques thermiques
Les différentes technologies de batteries et les différents formats de cellules présentent des comportements thermiques distincts.
Les ingénieurs analysent notamment:
- Les caractéristiques de génération de chaleur
- La plage de température de fonctionnement
- La sensibilité thermique
- Les performances attendues en matière de cyclage
Même lorsque deux systèmes utilisent la même chimie de batterie, des différences au niveau de:
- La conception des cellules
- La structure des modules
- L'architecture du système
peuvent modifier les exigences en matière de refroidissement.
Le système de gestion thermique doit donc être adapté à l'architecture réelle de la batterie.
Taille du système et densité énergétique
La taille du système influence directement les exigences thermiques.
À mesure que la capacité de la batterie augmente:
- La quantité totale de chaleur générée augmente
- La gestion thermique devient plus complexe
- Le contrôle de la température devient plus critique
Une densité énergétique plus élevée crée également des défis supplémentaires, car un plus grand nombre de cellules fonctionnent dans un volume physique plus réduit.
Cette problématique est étroitement liée au dimensionnement de la capacité des batteries dans les projets BESS commerciaux.
Cette problématique est étroitement liée au dimensionnement de la capacité des batteries dans les projets BESS commerciaux.
La relation technique peut être résumée comme suit:
Densité énergétique plus élevée
↓
Concentration de chaleur plus importante
↓
Besoins de refroidissement plus élevés
↓
Densité énergétique plus élevée
↓
Concentration de chaleur plus importante
↓
Besoins de refroidissement plus élevés
↓
Nécessité d'un système de gestion thermique plus performant
C'est l'une des raisons pour lesquelles le refroidissement liquide est de plus en plus envisagé pour les projets BESS de grande capacité.
Profil d'exploitation et fréquence des cycles
Le profil d'exploitation influence directement les contraintes thermiques.
Un BESS utilisé occasionnellement sera soumis à des conditions thermiques très différentes de celles d'un système effectuant plusieurs cycles par jour.
Les ingénieurs évaluent notamment:
- La durée de charge
- La durée de décharge
- L'intensité de puissance
- La fréquence des cycles
Par exemple:
Un système conçu principalement pour une alimentation de secours occasionnelle présente généralement des exigences thermiques limitées.
Un système conçu principalement pour une alimentation de secours occasionnelle présente généralement des exigences thermiques limitées.
À l'inverse, un système destiné au peak shaving quotidien nécessite une gestion thermique plus performante, car les cycles répétés entraînent une accumulation progressive de chaleur.
C'est également la raison pour laquelle l'évaluation du système de refroidissement doit être étroitement liée aux étapes précédentes de la conception, notamment :
- L'analyse du profil de charge
- Le dimensionnement de la capacité de la batterie
- Le choix du PCS
Le comportement de la charge détermine la fréquence et l'intensité de fonctionnement de la batterie.
Environnement d'installation
Le lieu d'installation influence également les exigences en matière de refroidissement.
Les ingénieurs prennent en compte:
- La plage de température ambiante
- L'exposition aux conditions extérieures
- Les variations saisonnières
- Les conditions de poussière
- Les contraintes d'espace disponibles
Les systèmes BESS installés en extérieur peuvent nécessiter des stratégies de gestion thermique différentes de celles des installations en intérieur.
Le système de refroidissement doit garantir un fonctionnement stable dans l'ensemble des conditions environnementales prévues.
Exigences en matière de durée de vie
Les projets prévus pour une longue durée d'exploitation nécessitent généralement une analyse thermique plus approfondie.
Les ingénieurs évaluent notamment:
- Le nombre de cycles attendu
- Les prévisions de dégradation de la batterie
- Les exigences de disponibilité du système
- La stratégie de maintenance
Un système de refroidissement offrant une meilleure homogénéité thermique peut contribuer à améliorer les performances de la batterie sur le long terme.
Cependant, la complexité supplémentaire et le coût additionnel doivent également être justifiés par les besoins réels du projet.
7. Logique de recommandation en ingénierie : il ne s'agit pas de déterminer quel système de refroidissement est le meilleur, mais lequel est le plus adapté au projet
Le choix approprié du système de refroidissement doit être guidé par les exigences du système.

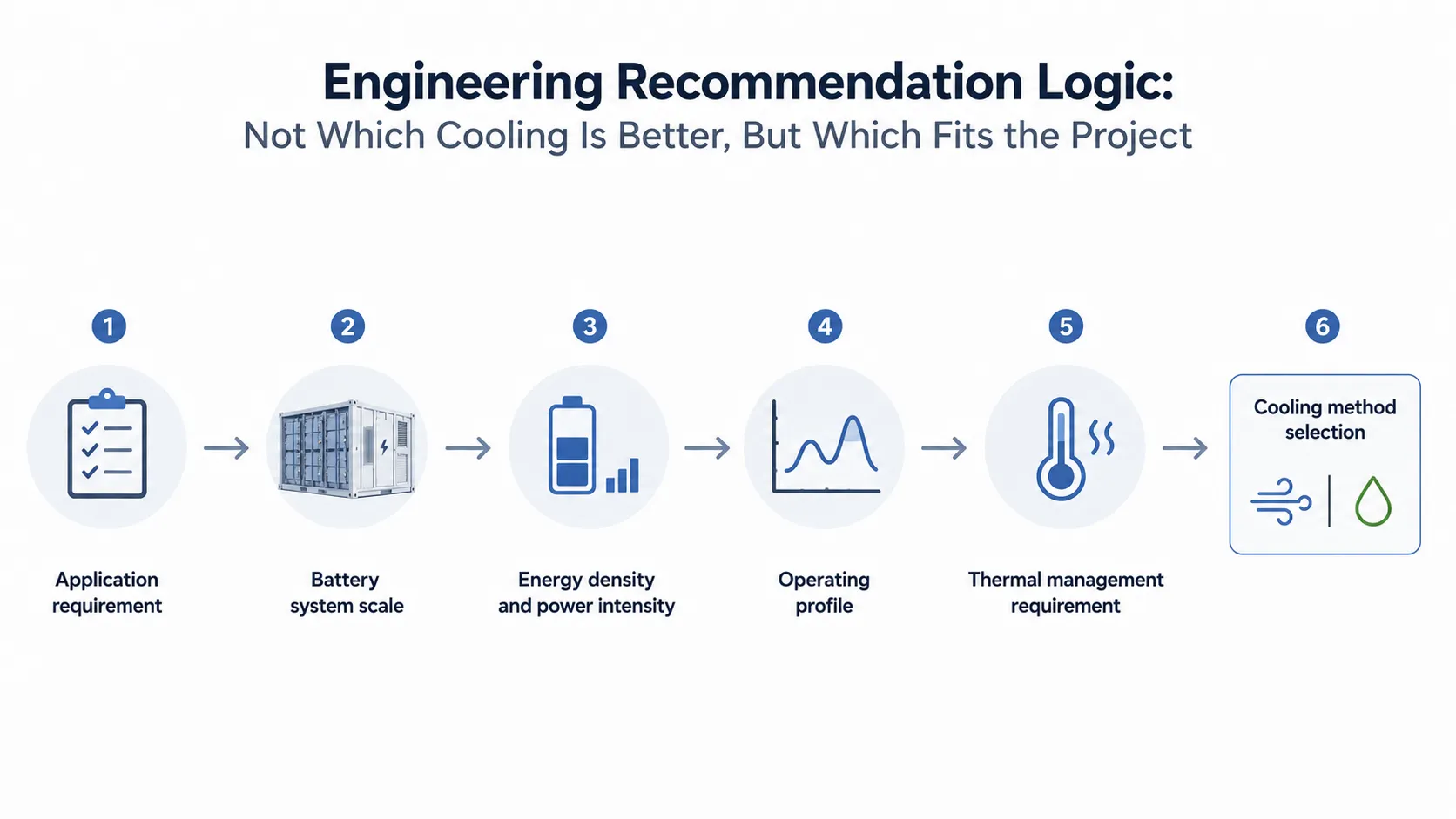

Une démarche d'évaluation technique suit généralement la séquence suivante :
Exigences de l'application
↓
Dimension du système de batteries
↓
Densité énergétique et intensité de puissance
↓
Profil d'exploitation
↓
Exigences en matière de gestion thermique
↓
Exigences de l'application
↓
Dimension du système de batteries
↓
Densité énergétique et intensité de puissance
↓
Profil d'exploitation
↓
Exigences en matière de gestion thermique
↓
Sélection de la méthode de refroidissement
Cette approche permet d'éviter une erreur de conception fréquente:
Choisir d'abord une technologie de refroidissement, puis adapter l'ensemble du système à ce choix.
Dans les projets BESS réels, les ingénieurs évaluent le système de refroidissement en coordination avec :
- La configuration de la batterie
- Les capacités du PCS
- La stratégie d'exploitation
- Les conditions d'installation
- Les objectifs de durée de vie du projet
Par exemple, un BESS commercial à forte puissance nécessite une coordination étroite entre la conception thermique et la conception électrique.
Le PCS détermine la puissance échangée entre la batterie et le réseau, tandis que le système de refroidissement garantit que la batterie peut fonctionner dans les conditions thermiques générées par ces échanges de puissance.
Une bonne compréhension de How to Select the Right PCS for Commercial Battery Storage est donc également essentielle lors de l'évaluation des exigences thermiques des applications à forte puissance.
Le refroidissement par air n'est pas une technologie dépassée.
Pour les applications appropriées, il peut offrir une gestion thermique fiable avec une complexité réduite.
Le refroidissement liquide n'est pas non plus systématiquement la meilleure solution.
Il devient plus pertinent lorsque les exigences du projet nécessitent :
- Une meilleure uniformité thermique
- Une capacité de dissipation de chaleur plus élevée
- Une fréquence de cyclage plus importante
- Un fonctionnement avec une densité énergétique plus élevée
La meilleure décision d'ingénierie consiste à choisir la solution de refroidissement qui correspond le mieux aux conditions réelles du projet.
Conclusion
La conception du système de refroidissement dans les projets de BESS commerciaux ne se limite pas à comparer les technologies de refroidissement par air et de refroidissement liquide.
La gestion thermique influence directement :
- L'uniformité de la température
- La dégradation des batteries
- L'efficacité énergétique
- La marge de sécurité
- La fiabilité opérationnelle
- Les performances économiques sur l'ensemble du cycle de vie
Un BESS bien conçu ne choisit pas une technologie de refroidissement sur la base d'une seule spécification.
Il évalue la relation globale entre:
- Les exigences de l'application
- La capacité de la batterie
- La puissance du PCS
- Le profil d'exploitation
- Les conditions thermiques
- Les exigences en matière de durée de vie
La conception du système de refroidissement constitue l'une des étapes du processus global de conception d'un système de stockage d'énergie par batterie (BESS).
Les autres étapes d'ingénierie, notamment :
- L'analyse du profil de charge
- Le dimensionnement de la capacité de la batterie
- La sélection du PCS
- La stratégie EMS
- La conception de la sécurité
doivent fonctionner de manière coordonnée afin de garantir des performances fiables du système.
La solution de refroidissement la plus adaptée n'est pas nécessairement celle qui offre les performances les plus élevées.
C'est celle qui assure le meilleur équilibre entre:
- Les performances techniques
- La consommation d'énergie
- Les exigences de maintenance
- La durée de vie de la batterie
- L'économie globale du projet
FAQ
1. Quelle est la différence entre le refroidissement par air et le refroidissement liquide dans un BESS ?
Le refroidissement par air utilise des ventilateurs et des canaux de circulation d'air pour évacuer la chaleur des modules de batterie, tandis que le refroidissement liquide transfère la chaleur au moyen d'un circuit de liquide de refroidissement et de composants de gestion thermique.
La principale différence d'un point de vue technique réside dans le niveau de contrôle thermique. Le refroidissement liquide offre généralement une meilleure uniformité de température pour les applications BESS à forte densité énergétique et à forte puissance, tandis que le refroidissement par air se distingue par une architecture système plus simple.
La principale différence d'un point de vue technique réside dans le niveau de contrôle thermique. Le refroidissement liquide offre généralement une meilleure uniformité de température pour les applications BESS à forte densité énergétique et à forte puissance, tandis que le refroidissement par air se distingue par une architecture système plus simple.
2. Le refroidissement liquide est-il toujours préférable au refroidissement par air pour les systèmes de stockage d'énergie par batterie ?
Non.
Le refroidissement liquide présente des avantages lorsque le projet exige une gestion thermique plus performante, notamment dans les cas suivants :
Le refroidissement liquide présente des avantages lorsque le projet exige une gestion thermique plus performante, notamment dans les cas suivants :
- Densité énergétique élevée
- Cycles de charge et de décharge fréquents
- Fonctionnement à forte puissance
En revanche, le refroidissement par air peut être plus adapté aux systèmes de plus petite taille, lorsque les exigences thermiques sont modérées et que la simplicité du système constitue une priorité.
3. Dans quels cas les projets de BESS commerciaux devraient-ils envisager le refroidissement liquide ?
Le refroidissement liquide est généralement étudié pour les projets présentant les caractéristiques suivantes :
- Grande capacité de batterie
- Densité énergétique élevée
- Cycles de charge et de décharge fréquents
- Exigences strictes en matière d'uniformité de température
Parmi les exemples figurent les systèmes conteneurisés de plusieurs MWh ainsi que les applications BESS industrielles à forte fréquence de cycles.
4. Comment la méthode de refroidissement influence-t-elle la durée de vie des batteries ?
La méthode de refroidissement influence la durée de vie des batteries en agissant sur l'uniformité de la température et les contraintes thermiques.
Un système offrant une meilleure homogénéité thermique peut réduire le vieillissement inégal entre les cellules et les modules, ce qui contribue à maintenir une capacité disponible plus prévisible au fil du temps.
5. Comment les ingénieurs choisissent-ils entre le refroidissement par air et le refroidissement liquide ?
Les ingénieurs évaluent notamment:
- La taille du système de batteries
- La densité énergétique
- Les exigences en matière de puissance
- La fréquence des cycles
- Les conditions d'installation
- Les objectifs de durée de vie du projet
La décision ne repose pas sur l'idée qu'une méthode de refroidissement serait universellement supérieure à l'autre.
Elle dépend de la stratégie de gestion thermique la mieux adaptée aux exigences réelles du projet BESS.
Elle dépend de la stratégie de gestion thermique la mieux adaptée aux exigences réelles du projet BESS.
Cinq erreurs courantes de conception dans les projets de BESS commerciaux
Comment choisir le bon PCS pour un système commercial de stockage d’énergie par batterie
