IP55

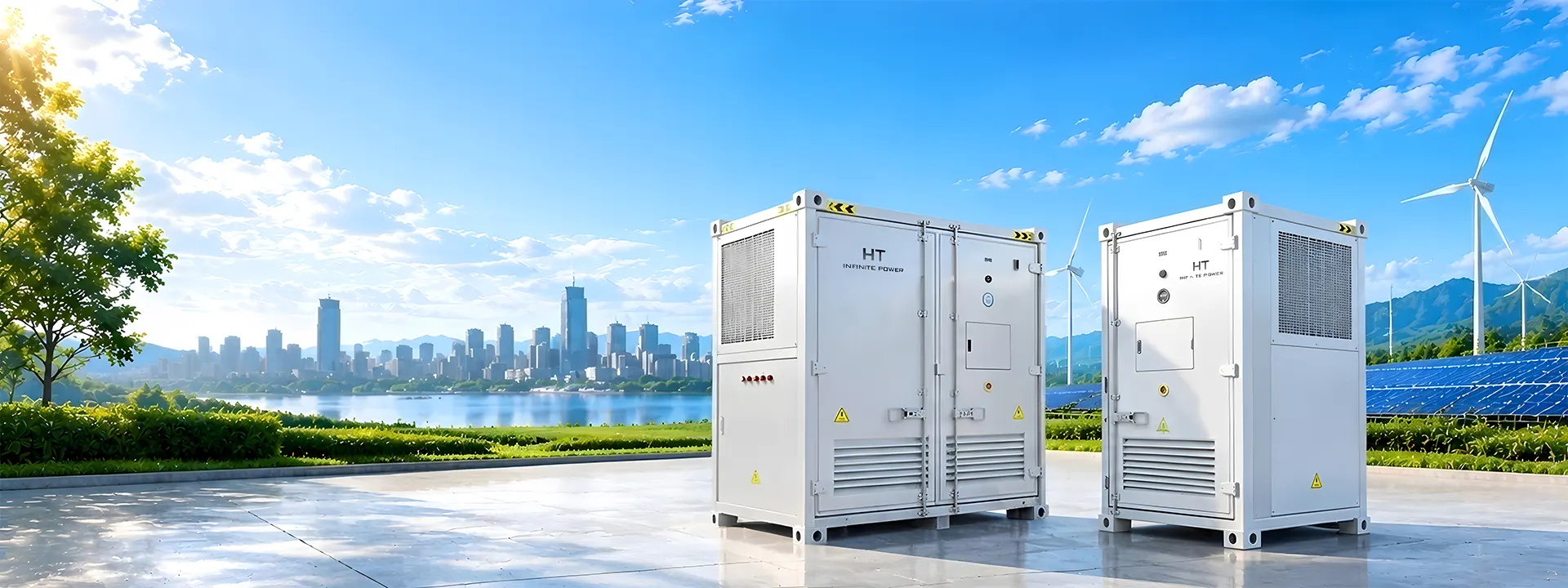

Conception conteneurisée anti-collision et antivol
Port de remplissage visible pour un appoint direct du liquide de refroidissement, sans équipement nécessaire
Architecture UPS en ligne avec temps de commutation de 0 ms
Installation et maintenance simplifiées
Caractéristiques du conteneur de stockage d’énergie
● All-Weather Guardian & Grid Adaptability: With UPS Architecture, delivers a 0ms switching time to ensure continuous, uninterrupted power supply for scenarios involving harsh power grid fluctuations, short-term power outages, and weak power grids, eliminating any risk of operational downtime, making this energy storage container a dependable grid stabilizer.
● Protection toutes conditions et adaptabilité au réseau: grâce à l’architecture UPS, temps de commutation de 0 ms assurant une alimentation continue et ininterrompue dans les scénarios de fortes fluctuations du réseau, de coupures de courte durée et de réseaux faibles, éliminant tout risque d’arrêt opérationnel et faisant de ce conteneur de stockage d’énergie un stabilisateur de réseau fiable.
● Haute intégration et installation simplifiée: batteries, PCS, système d’extinction incendie et système de refroidissement intégrés dans un seul conteneur de stockage d’énergie. L’empreinte réduite diminue fortement le temps et les coûts d’installation sur site, tout en permettant la charge continue pendant la décharge pour optimiser l’énergie.
● O&M intelligent: supervision cloud avancée permettant la détection autonome des anomalies et les mises à jour à distance OTA ou locales via IHM, garantissant un fonctionnement sans surveillance du conteneur de stockage d’énergie.
● Protection de sécurité avancée: protection multi-niveaux via BMS couplée à un système d’extinction incendie par aérosol de précision, empêchant efficacement l’emballement thermique et assurant une sécurité maximale de l’ensemble du conteneur de stockage d’énergie.
● Interface de remplissage du liquide de refroidissement sans outil et visuelle: port externe de niveau de liquide permettant de vérifier et d’ajouter directement le fluide de refroidissement sans équipement spécialisé, simplement en ouvrant le bouchon de remplissage.
Modèle :
Puissance AC nominale :
Taux de décharge :
Tension AC nominale :
Capacité nominale de la batterie :
Tension nominale du système :
Plage de tension du système:
Type de batterie:
Méthode de refroidissement:
Indice de protection:
Plage de température de fonctionnement :
Dimensions (mm) :
Poids :
HT 250kW/500kW-522kWh
125kW/250kW/500kW(optionnel)
0.5C/1C（optionnel）
3/N/PE, 400 V
522kWh(Extension illimitée selon les exigences du client）
832V
715-923Vdc
Batterie lithium fer phosphate 314 Ah(LFP)
Refroidissement liquide
IP55
-20℃~55℃
2060(W)x1320(D)x2250(H)
5T
Pourquoi choisir la solution de stockage d’énergie HT UPS ?
La solution de stockage d’énergie HT UPS utilise une architecture en ligne à double PCS pour fournir une alimentation ininterrompue aux charges critiques sans dépendre d’une commutation STS.
Transfert de puissance de 0 ms
Contrairement aux solutions STS traditionnelles, qui nécessitent généralement 5 à 15 ms pour commuter entre les sources, le HT UPS maintient le PCS côté charge en fonctionnement continu. Aucune commutation n’est nécessaire en cas de défaillance du réseau.
Redondance à double PCS
Les systèmes STS traditionnels reposent sur un seul point de commutation. Le HT UPS utilise deux unités PCS afin d’assurer une redondance au niveau du système et de réduire le risque lié à un point unique de défaillance.
Double conversion véritablement en ligne
Au lieu de dépendre d’une commutation entre les sources pour réagir aux perturbations du réseau, le HT UPS utilise une double conversion en ligne pour isoler les charges critiques et maintenir une tension et une fréquence de sortie stables.
Prise en charge des charges exigeantes
Le PCS prend en charge les charges triphasées déséquilibrées et non linéaires, ce qui rend la solution adaptée aux centres de données, à la fabrication de précision, aux établissements de santé et à d’autres applications critiques.
522 kWh pour une autonomie prolongée
Alors que les configurations UPS conventionnelles offrent souvent une autonomie de quelques minutes, la batterie intégrée de 522 kWh permet de fournir une alimentation de secours prolongée, pouvant atteindre plusieurs heures lors de pannes de réseau de longue durée.
STS traditionnel vs. HT UPS
Les solutions STS traditionnelles dépendent de la commutation entre différentes sources d’alimentation, ce qui peut entraîner une brève interruption et exposer les charges critiques à des perturbations liées à la commutation. Le HT UPS élimine ce processus grâce à son architecture à double PCS fonctionnant en continu en ligne.
Les solutions STS traditionnelles dépendent également fortement du dispositif de commutation lui-même. Grâce à la redondance à double PCS, le HT UPS réduit ce risque de point unique de défaillance tout en intégrant la conversion de puissance et une capacité de stockage permettant une autonomie prolongée.
Applications typiques
Centres de données · Fabrication de semi-conducteurs · Établissements de santé · Systèmes de contrôle industriels · Charges commerciales critiques · Sites soumis à un réseau électrique faible
Conteneur de stockage d’énergie Évolutivité et personnalisation
❶ Connexion parallèle AC/DC pour différents scénarios d’application
Plusieurs conteneurs de stockage d’énergie peuvent être couplés directement en AC/DC, permettant une extension flexible de la capacité afin de répondre aux différents besoins des projets.
❷ Puissante capacité de formation de réseau VSG
Prend en charge le fonctionnement parallèle virtuel synchrone de plusieurs conteneurs de stockage d’énergie sans contrôleur de niveau supérieur. La puissance est automatiquement répartie entre les unités selon la courbe de droop.
❸ Options de personnalisation avancées
Battery Capacity Customization: Multiple capacity options available — 522kWh / 1.044MWh / 1.566MWh / 2.088MWh etc, supporting grid-connected expansion up to 10MWh
Personnalisation de la capacité de batterie : plusieurs options disponibles — 522 kWh / 1,044 MWh / 1,566 MWh / 2,088 MWh, etc., avec prise en charge d’une extension raccordée au réseau jusqu’à 10 MWh.
Personnalisation de la puissance PCS : configurable en 125 kW entrée avec 250 kW sortie, ou 250 kW entrée avec 125 kW sortie. Prise en charge également du fonctionnement en parallèle de plusieurs unités PCS.
Schéma de structure du conteneur de stockage d’énergie
Conteneur de stockage d’énergie 250/500 kW – 522 kWh
(250 kW de puissance de charge et 500 kW de puissance de décharge)
Armoire de stockage d’énergie 125/250 kW – 261 kWh
(125 kW de puissance de charge et 250 kW de puissance de décharge)
PCS combiné flexible
●Input/Output Characteristics: Supports 125kW wide-voltage input with 250kW instantaneous/peak output capability.It can also support an input power of 250kW and an output power of 125kW.
●Caractéristiques d’entrée/sortie : prend en charge une entrée large tension de 125 kW avec une capacité de sortie instantanée/de pointe de 250 kW. Il peut également fonctionner avec une puissance d’entrée de 250 kW et une puissance de sortie de 125 kW.
●Fonction principale : permet une opération parallèle AC/DC flexible, prenant en charge la connexion parallèle transparente de plusieurs conteneurs de stockage d’énergie afin de faire évoluer facilement le système jusqu’au niveau mégawatt.
●Mode VSG：algorithme intégré de générateur synchrone virtuel fournissant un soutien inertiel aux micro-réseaux et améliorant la stabilité des systèmes en parallèle.
Système de batterie refroidi par liquide 522 kWh
●Conception haute densité : utilise des cellules 314 Ah dans un conteneur de stockage d’énergie compact afin d’atteindre une capacité élevée de 522 kWh.
●Gestion thermique par refroidissement liquide : un refroidissement liquide actif en continu maintient l’écart de température des cellules à ≤2 °C, permettant au conteneur de stockage d’énergie d’augmenter la durée de vie en cycles de 20 % même en environnement à haute température.
●Mode innovant de remplissage du liquide : doté d’un système de remplissage visualisé, le conteneur de stockage d’énergie permet un remplissage manuel du liquide sans machine de remplissage dédiée.
Structure de conteneur compacte
●Compactness: Standard Energy Storage Container size with a footprint of less than 6.5m² — ready for immediate deployment upon delivery.
●Compacité : taille standard de conteneur de stockage d’énergie avec une empreinte au sol inférieure à 6,5 m² — prêt pour un déploiement immédiat dès la livraison.
●Intégration AC/DC : armoire de connexion au réseau AC et boîte de combinaison DC préinstallées à l’intérieur du conteneur, sans câblage complexe sur site — véritable système plug-and-play.
Scénarios d’application du conteneur de stockage d’énergie et de l’armoire de stockage d’énergie
Parcs industriels et complexes commerciaux
● Problème : forte capacité de charge et importante différence de prix de l’électricité entre heures pleines et heures creuses
● Solution : déployer un conteneur de stockage d’énergie — charge à 125 kW pendant les heures creuses et décharge à 250 kW pendant les heures de pointe. Utilisation du mode VSG pour lisser les fluctuations photovoltaïques.
Stations intégrées PV-stockage-recharge
● Problème : impact instantané des bornes de recharge rapide sur le réseau, surcharge des transformateurs
● Solution : utiliser le conteneur de stockage d’énergie comme tampon de bus DC. La capacité de sortie de 250 kW peut alimenter directement les chargeurs ultra-rapides.
● Avantage : le mode VSG permet le passage à travers les creux de tension du réseau et résout le problème d’interruption de charge.
Micro-réseaux insulaires / miniers / zones isolées
● Problème : bruit élevé et coût important du carburant des générateurs diesel
● Solution : plusieurs conteneurs de stockage d’énergie construisent un micro-réseau indépendant via une connexion parallèle AC/DC.
Alimentation UPS et secours d’urgence
● Solution : le conteneur de stockage d’énergie adopte une architecture de conception UPS, le rendant parfaitement adapté aux applications 24/7 sans interruption telles que les banques, l’industrie de précision, les systèmes IA, les hôpitaux, les centres de données et autres infrastructures critiques où toute coupure d’alimentation est inacceptable.
Usine & certifications
Système de stockage d’énergie-EMC
Système de stockage d’énergie-LVD
Convertisseur de stockage d’énergie-LVD
Convertisseur de stockage d’énergie-EMC
EN 50549-1:2019+A1
EN 50549-10:2022
Comment obtenir un projet BESS adapté ?
Mise en service
Mise en service
Mise en service
Mise en service
Mise en service
FOIRE AUX QUESTIONS
En configuration standard, le conteneur de stockage d’énergie occupe moins de 6,5 m² — soit environ la taille d’une place de parking standard. L’installation nécessite uniquement une surface en béton durcie et parfaitement nivelée ; aucune salle technique dédiée n’est requise. Une fois livré, l’unité est mise en place par grutage, puis raccordée au câble d’entrée AC et à la mise à la terre, et elle est prête à fonctionner.
Charge : à la puissance d’entrée nominale de 125 kW, il faut environ 4,2 heures pour une charge complète.
Décharge : à la puissance de sortie maximale de 250 kW, il faut environ 2,1 heures pour une décharge complète.
Le système prend en charge une gestion de charge/décharge personnalisable selon le temps, le niveau de puissance ou la stratégie, et peut également fonctionner automatiquement en fonction des périodes tarifaires pleines et creuses.
Un système de refroidissement liquide maintient l’écart de température entre les cellules à ≤2 °C, tandis que le refroidissement par air entraîne généralement un écart de 5 à 8 °C. Un écart plus faible signifie :
meilleure homogénéité des cellules et dégradation plus lente
environ 20 % de durée de cycle supplémentaire
fonctionnement stable à pleine puissance même en environnement à haute température
niveau sonore plus faible (absence de ventilateurs haute puissance)
Le VSG (Virtual Synchronous Generator, générateur synchrone virtuel) permet à l’équipement de stockage d’énergie de soutenir activement le réseau comme un générateur conventionnel :
Mode connecté au réseau : participation automatique à la régulation de fréquence et de tension, réduisant l’impact sur le réseau
Mode hors réseau : plusieurs unités peuvent former automatiquement un micro-réseau et alimenter les charges de manière indépendante
Avantages pratiques : évite les déconnexions fréquentes dans les zones à réseau faible et supprime les interruptions de charge dans les stations PV-stockage-recharge
La maintenance est très simple :
Système de refroidissement liquide : vérification du niveau de liquide tous les 6 à 12 mois
Connexions électriques : resserrage des câbles de puissance une fois par an
Mises à jour logicielles : effectuées à distance via OTA
