PCS vs. onduleurs dans le stockage d'énergie : fonctions et applications
2025-03-12
Avec la popularité croissante des énergies renouvelables et le développement rapide de la technologie de l’électronique de puissance, les systèmes de stockage d’énergie et les onduleurs deviennent de plus en plus indispensables dans les réseaux électriques modernes. Les composants clés de ces deux systèmes, le PCS de stockage d’énergie (c'est-à-dire le convertisseur de stockage d’énergie) et l'onduleur, jouent chacun un rôle essentiel. Bien que ces deux éléments soient liés, ils présentent également des différences notables.
Nous allons maintenant examiner en détail la comparaison entre le PCS de stockage d’énergie et l'onduleur en termes de fonctionnalités, de champ d'application et de structure.
Différences de principes de fonctionnement
Le PCS de stockage d’énergie (convertisseur de stockage d’énergie) et l'onduleur reposent sur des principes de fonctionnement distincts.

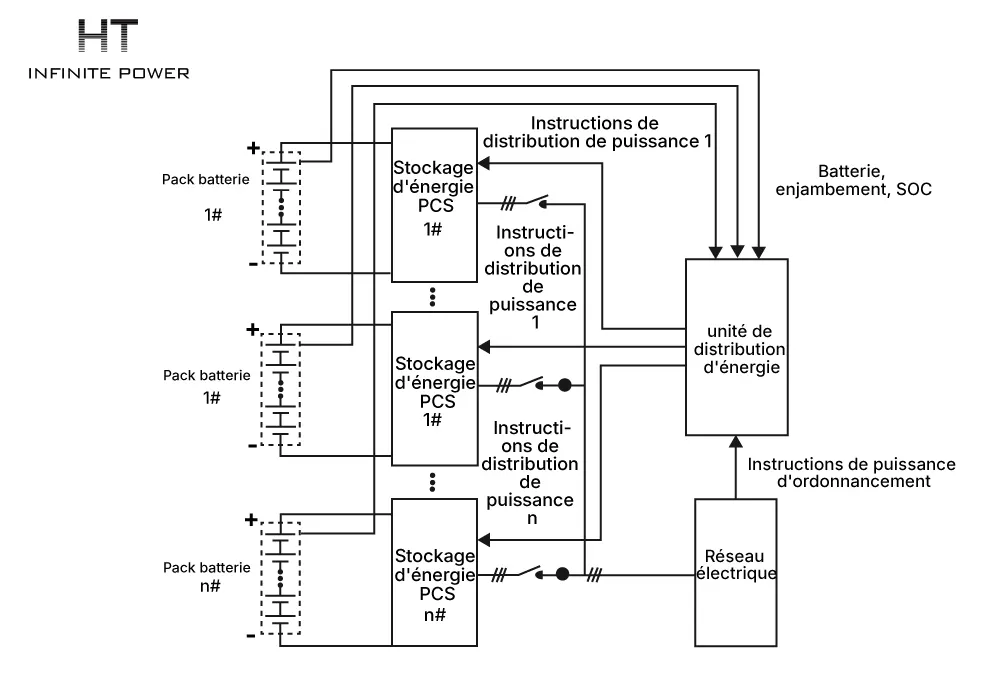

La mission principale du PCS de stockage d’énergie est d’assurer la conversion bidirectionnelle et la gestion efficace de l’énergie électrique. Il peut convertir le courant continu (DC) produit par les énergies renouvelables (comme l’énergie solaire et éolienne) en courant alternatif (AC), tout en permettant le stockage de l’énergie électrique dans des batteries ou d’autres dispositifs de stockage. Lorsque cela est nécessaire, le PCS de stockage d’énergie peut reconvertir efficacement l’électricité stockée en courant alternatif afin de fournir une alimentation stable aux charges.
Cette capacité de conversion bidirectionnelle confère au PCS de stockage d’énergie un avantage considérable en matière de gestion énergétique, permettant une utilisation optimale et une répartition flexible de l’électricité.

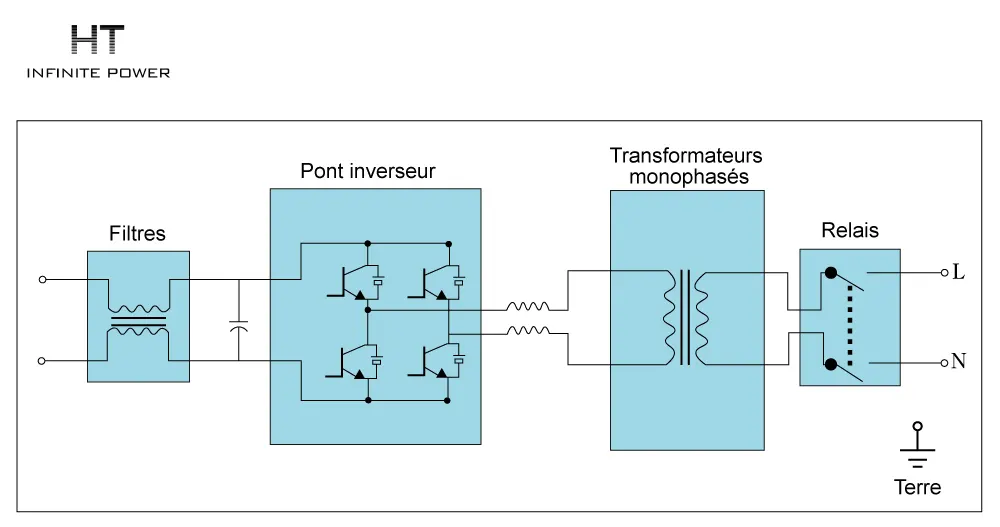

Principe de fonctionnement de l'onduleur: La fonction principale de l'onduleur est de convertir efficacement le courant continu (DC) en courant alternatif (AC).
Dans le domaine des énergies renouvelables, comme les systèmes de production d’énergie solaire et éolienne, les onduleurs sont largement utilisés pour convertir l’électricité en courant continu générée en courant alternatif adapté aux usages domestiques, industriels et commerciaux. Son principe de fonctionnement repose sur un contrôle précis des transistors de commutation dans le pont de l'onduleur afin d’assurer une conversion fluide du courant continu en courant alternatif. Parallèlement, un circuit de filtrage est utilisé pour éliminer les harmoniques haute fréquence présentes dans la tension alternative de sortie, garantissant ainsi une tension de sortie de haute qualité et une grande stabilité.
Différences fonctionnelles
En tant que système de conversion d’énergie, la fonction principale du PCS de stockage d’énergie est d’assurer une conversion bidirectionnelle de l’énergie électrique et une gestion efficace de l’énergie. Il peut d’abord convertir le courant continu (DC) généré par les énergies renouvelables (comme l’énergie solaire et éolienne) en courant alternatif (AC), puis le stocker dans des batteries ou d’autres dispositifs de stockage d’énergie. En fonction des besoins, le PCS de stockage d’énergie peut également reconvertir l’électricité stockée en courant alternatif pour alimenter les charges. Il joue donc un rôle essentiel dans le stockage et l’utilisation efficace de l’énergie.
En revanche, l'onduleur se concentre principalement sur la conversion efficace du courant continu en courant alternatif. C’est sa fonction de base, en particulier dans les systèmes d’énergie renouvelable tels que la production d’énergie solaire et éolienne, où il est largement utilisé pour convertir le courant continu produit en courant alternatif adapté aux usages domestiques, industriels et commerciaux. Son principe de fonctionnement repose sur un contrôle précis des transistors de commutation dans le pont de l’onduleur pour assurer une conversion fluide, tout en garantissant une tension de sortie de haute qualité et une grande stabilité grâce à des circuits de filtrage.
Différences dans les domaines d'application
Le PCS de stockage d’énergie et l’onduleur ont des applications distinctes selon leurs fonctions.
Le PCS de stockage d’énergie joue un rôle clé dans les micro-réseaux, les systèmes énergétiques distribués et les stations de recharge pour véhicules électriques. Il permet de stocker et de restituer l’énergie électrique, d’équilibrer l’offre et la demande du réseau, d’améliorer l’efficacité énergétique et de renforcer la stabilité du système.
En revanche, les onduleurs sont principalement utilisés dans les systèmes d’énergie renouvelable tels que l’énergie solaire et éolienne. Leur rôle essentiel est d’assurer la conversion efficace du courant continu en courant alternatif afin de répondre aux besoins énergétiques des foyers, des industries et des applications commerciales.
Services auxiliaires pour le réseau électrique: Le PCS de stockage d’énergie joue également un rôle important dans le système électrique en fournissant divers services auxiliaires. Il peut notamment assurer la régulation de fréquence, la modulation de phase et la compensation de puissance réactive, contribuant ainsi à améliorer l’efficacité globale et la stabilité du réseau électrique.
Onduleur
Dans le système électrique, l'onduleur joue un rôle essentiel. Il constitue non seulement l’équipement central des systèmes de production d’énergie renouvelable, comme les centrales solaires et éoliennes, mais il permet également de convertir efficacement le courant continu (DC) en courant alternatif (AC) pour répondre aux besoins énergétiques des foyers, des industries et des entreprises.
En outre, dans des infrastructures critiques telles que les centres de données et les hôpitaux, l'onduleur est un composant clé des systèmes d’alimentation sans interruption (UPS). En cas de défaillance du réseau électrique, il permet une commutation rapide vers l’alimentation par batterie afin d’assurer la stabilité de l’alimentation électrique.
Les véhicules électriques et hybrides dépendent également des onduleurs, qui convertissent le courant continu fourni par le pack de batteries en courant alternatif pour alimenter le moteur.
Par ailleurs, les onduleurs jouent un rôle important dans les secteurs industriel et commercial, notamment pour la régulation de l’énergie et l’amélioration de la qualité de l’alimentation électrique.
En résumé
Le PCS de stockage d’énergie et l'onduleur possèdent chacun des caractéristiques uniques en fonction de leurs domaines d'application. Le PCS de stockage d’énergie se concentre davantage sur le stockage, la gestion de l’énergie ainsi que sur la stabilité et la fiabilité des systèmes électriques, tandis que l'onduleur met l'accent sur l'utilisation des énergies renouvelables et la conversion de puissance.
Cependant, avec les avancées technologiques continues, les frontières entre ces deux dispositifs tendent à s’estomper, et des convergences ainsi que des intégrations commencent à apparaître dans certains domaines d’application.
Cependant, avec les avancées technologiques continues, les frontières entre ces deux dispositifs tendent à s’estomper, et des convergences ainsi que des intégrations commencent à apparaître dans certains domaines d’application.
Différences structurelles
Le PCS de stockage d’énergie est généralement composé de plusieurs éléments, notamment un système de stockage par batteries, un onduleur bidirectionnel et un système de gestion de l’énergie. Parmi eux, l’onduleur bidirectionnel est le composant central du système, permettant le flux bidirectionnel de l’énergie électrique et offrant des capacités de régulation de puissance flexibles.
En comparaison, la structure de **l'onduleur** est plus simple, car sa fonction principale est la conversion entre le courant continu (DC) et le courant alternatif (AC). Il se compose généralement de plusieurs éléments clés, notamment :
- Le pont onduleur, qui est la partie centrale responsable de la conversion de l’énergie électrique.
- La logique de contrôle, qui régule l’état de fonctionnement du pont onduleur pour garantir une conversion efficace de l’énergie.
- Le circuit de filtrage, qui améliore la qualité de la tension de sortie en éliminant les harmoniques haute fréquence.
Différences au niveau de l’interface et de la communication
Le PCS de stockage d’énergie se distingue également de l’onduleur en matière d’interface et de communication. Il échange généralement des données avec le BMS (Battery Management System) via une interface CAN, permettant ainsi d’obtenir en temps réel les informations sur l’état du pack de batteries et d’assurer une gestion sécurisée de celles-ci.
En revanche, l’onduleur est principalement connecté aux autres équipements via des lignes électriques et des lignes de commande. Son rôle principal est d’assurer la conversion et la transmission efficace de l’énergie électrique sans nécessiter de gestion avancée des batteries.
En revanche, l’onduleur est principalement connecté aux autres équipements via des lignes électriques et des lignes de commande. Son rôle principal est d’assurer la conversion et la transmission efficace de l’énergie électrique sans nécessiter de gestion avancée des batteries.
