PCS vs. inversores no armazenamento de energia: funções e aplicações
2025-03-12
Com a crescente popularidade das energias renováveis e o rápido desenvolvimento da tecnologia de eletrônica de potência, os sistemas de armazenamento de energia e inversores estão se tornando cada vez mais indispensáveis nos sistemas de energia modernos. Os principais componentes desses dois sistemas, o PCS de armazenamento de energia (ou seja, o conversor de armazenamento de energia) e o inversor, têm cada um uma missão vital. Embora os dois estejam inter-relacionados, também existem diferenças significativas.
A seguir, exploraremos a comparação detalhada entre o PCS de armazenamento de energia e o inversor em termos de funções, escopo de aplicação e estrutura.
Diferenças nos princípios de funcionamento
O PCS de armazenamento de energia (conversor de armazenamento de energia) e o inversor têm princípios de funcionamento diferentes.
A principal tarefa do PCS de armazenamento de energia é realizar a conversão bidirecional e o gerenciamento eficiente da energia elétrica. Ele pode converter a energia DC gerada por fontes renováveis (como solar e eólica) em energia AC e possui a função de armazenar energia elétrica em baterias ou outros dispositivos de armazenamento de energia. Quando necessário, o PCS de armazenamento de energia pode converter eficientemente a energia DC armazenada de volta em energia AC para fornecer suporte estável de energia para a carga.
Esse recurso de conversão bidirecional confere ao PCS de armazenamento de energia uma vantagem significativa no gerenciamento de energia, o que ajuda a alcançar o uso eficiente e a programação flexível da energia elétrica.

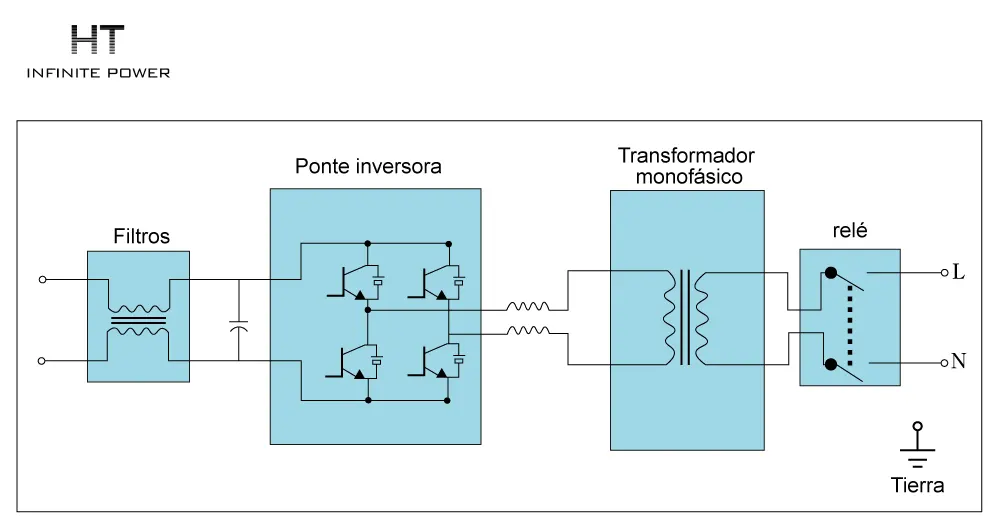

Princípio de funcionamento do inversor: A principal função do inversor é converter de forma eficiente a energia DC em energia AC.
No campo das energias renováveis, como os sistemas de geração solar e eólica, os inversores são amplamente utilizados para converter a energia DC gerada em energia AC adequada para uso doméstico, industrial e comercial. O seu princípio de funcionamento é realizar a conversão suave de DC para AC, controlando precisamente o tubo de comutação na ponte do inversor. Ao mesmo tempo, o circuito de filtragem é utilizado para eliminar os harmônicos de alta frequência na tensão AC de saída, garantindo assim a alta qualidade e estabilidade da tensão de saída.
Diferenças Funcionais
Como um sistema de conversão de energia, a função principal do PCS de armazenamento de energia é realizar a conversão bidirecional da energia elétrica e o gerenciamento eficiente da energia. Ele pode converter a energia DC gerada por fontes renováveis (como energia solar e eólica) em energia AC primeiro e, em seguida, armazená-la em baterias ou outros dispositivos de armazenamento de energia. Ao mesmo tempo, conforme a demanda, o PCS de armazenamento de energia também pode converter a energia DC armazenada de volta em AC para ser usada pela carga. Portanto, desempenha um papel vital no armazenamento de energia e na utilização eficiente.
Em contraste, o inversor foca principalmente na conversão eficiente de DC em AC. Essa é a sua função básica, especialmente em sistemas de energia renovável, como os de geração solar e eólica, onde os inversores são amplamente utilizados para converter a energia DC gerada em energia AC adequada para uso doméstico, industrial e comercial. Seu princípio de funcionamento é realizar a conversão suave controlando precisamente os tubos de comutação na ponte do inversor e garantir a alta qualidade e estabilidade da tensão de saída com a ajuda de circuitos de filtragem.
Diferenças nas Áreas de Aplicação
O PCS de armazenamento de energia e os inversores têm focos diferentes em suas áreas de aplicação.
O PCS de armazenamento de energia desempenha um papel importante em microredes, sistemas de energia distribuída e estações de recarga de veículos elétricos. Ele pode armazenar e liberar energia elétrica, equilibrar a oferta e a demanda da rede, melhorar a eficiência energética e aumentar a estabilidade do sistema. Os inversores são principalmente utilizados em sistemas de energia renovável, como energia solar e eólica, sendo responsáveis pela conversão eficiente da corrente contínua em corrente alternada para atender às necessidades de energia de residências, indústrias e usos comerciais.
Serviços auxiliares de energia: O PCS de armazenamento de energia desempenha um papel importante no sistema de energia. Ele pode não apenas fornecer serviços auxiliares, como modulação de frequência, modulação de fase e compensação de potência reativa, mas também melhorar de forma eficaz a eficiência geral da operação do sistema de energia.
Inversor
No sistema de energia, o inversor desempenha um papel vital. Ele não é apenas o equipamento central dos sistemas de geração de energia renovável, como os sistemas de geração de energia solar e eólica, mas também pode converter de forma eficiente a energia DC em energia AC para atender às necessidades de energia de residências, indústrias e empresas. Além disso, em instalações chave, como centros de dados e hospitais, o inversor, como componente central do sistema UPS (sistema de alimentação ininterrupta), pode rapidamente alternar para a alimentação da bateria quando a rede elétrica falha, garantindo a estabilidade do fornecimento de energia. Ao mesmo tempo, veículos elétricos e híbridos também são inseparáveis da aplicação de inversores, que são responsáveis por converter a energia DC gerada pelo pacote de baterias em energia AC para acionar o motor. Além disso, os inversores também desempenham um papel importante nos campos industrial e comercial, como regulação de energia e melhoria da qualidade da energia.
Em resumo
O PCS de armazenamento de energia e os inversores possuem características únicas em suas áreas de aplicação. O PCS de armazenamento de energia foca mais no armazenamento de energia, no gerenciamento e na estabilidade e confiabilidade dos sistemas de energia; enquanto os inversores focam mais no uso de energia renovável e na conversão de energia. No entanto, com o contínuo avanço da tecnologia, as fronteiras entre os dois estão gradualmente se tornando mais tênues, e a sobreposição e a integração começam a aparecer em certas áreas de aplicação.
A seguir, vamos explorar as diferenças estruturais entre os dois.

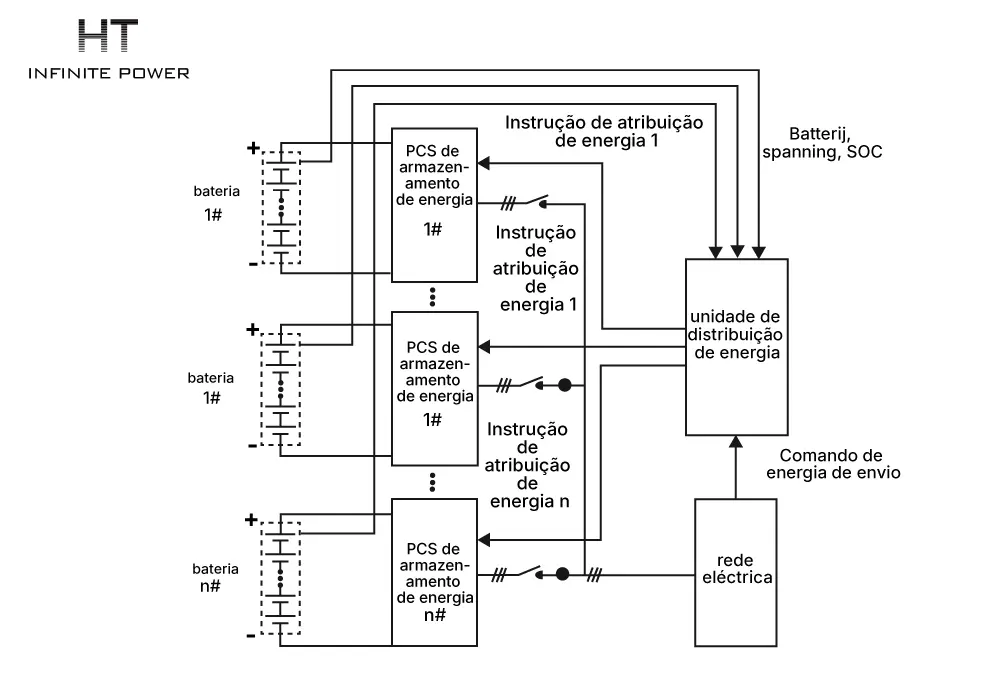

O PCS de armazenamento de energia geralmente consiste em vários componentes, incluindo o sistema de armazenamento de energia em baterias, o inversor bidirecional e o sistema de gerenciamento de energia. Dentre eles, o inversor bidirecional é o componente central de todo o sistema, que pode realizar o fluxo bidirecional de energia elétrica e fornecer ao sistema capacidades flexíveis de regulação de energia.
Em contraste, a estrutura do inversor é mais simples. Sua principal função é converter entre DC e AC. O inversor geralmente contém componentes chave, como a ponte do inversor, lógica de controle e circuito de filtragem. A ponte do inversor é a parte central na conversão de energia elétrica, enquanto a lógica de controle é responsável por controlar o estado de operação da ponte do inversor para garantir a alta eficiência da conversão de energia elétrica. O circuito de filtragem é utilizado para melhorar a qualidade da tensão de saída e filtrar os harmônicos de alta frequência.
Além disso, existem diferenças significativas entre o PCS de armazenamento de energia e o inversor em termos de interface e comunicação. O PCS de armazenamento de energia geralmente troca dados com o BMS (sistema de gerenciamento de baterias) por meio da interface CAN para obter as informações de status do pacote de baterias em tempo real e realizar o gerenciamento seguro da bateria. O inversor está principalmente conectado a outros dispositivos através de linhas de energia e linhas de controle, sendo responsável pela conversão e transmissão de energia elétrica.
