Indices IP, méthodes de refroidissement et guide de sélection des armoires extérieures pour les systèmes de stockage d’énergie par batterie
2025-09-10
Introduction
In today’s energy storage market, the outdoor battery cabinet has become a decisive factor in whether a project thrives or struggles. While attention often falls on cell chemistry and inverter technology, the enclosure is the silent guardian of performance and safety. A poorly chosen cabinet can allow moisture to corrode busbars, heat to degrade batteries unevenly, or dust to slowly disrupt sensors. The result? Shortened lifespan, unexpected service calls, and higher total cost of ownership. This guide explores IP ratings, cooling strategies, materials, fire protection, and long-term cost considerations to help you avoid common pitfalls and choose with confidence.
Pourquoi les coffrets extérieurs sont plus que de simples boîtiers
Le rôle d’un coffret va bien au-delà de la simple protection contre les intempéries. Il influence directement la fiabilité, la sécurité et la maintenabilité du système. Par exemple, dans les projets désertiques, un scellement insuffisant permet l’intrusion de sable qui use les connecteurs. Les parcs éoliens côtiers sont exposés aux embruns salins qui corrodent les coffrets en acier en quelques mois si les revêtements sont inadéquats. Dans une installation solaire + stockage en Asie du Sud-Est, l’opérateur a signalé des pannes du BMS en moins de deux ans — toutes attribuées à des indices IP sous-spécifiés et à un mauvais scellement des coffrets. Ces exemples montrent que négliger la qualité de l’armoire met en péril tout l’investissement.
Indices IP : la première ligne de défense
Signification des chiffres
Un indice IP indique la résistance à la poussière et à l’eau. IP54 suggère une protection partielle contre la poussière et une résistance aux éclaboussures. IP65 assure une étanchéité totale à la poussière et une protection contre les jets d’eau. IP66 et plus offrent une résilience encore plus élevée, cruciale pour les installations extérieures exposées.
Choisir l’IP adapté à l’environnement
- Climats doux avec protection : IP54 peut suffire.
- Installations en plein air : IP65 empêche l’accumulation de poussière et l’intrusion de pluie.
- Zones côtières ou à forte pluviométrie : IP66 ou plus est essentiel pour stopper les embruns salins et l’eau entraînée par les tempêtes.
- Cas concret : Un site de stockage de 10 MWh au Vietnam avait initialement utilisé des coffrets IP54 pour réduire les coûts. En 18 mois, l’humidité a corrodé les connexions, nécessitant un remplacement de 500 000 $. La leçon : un indice IP supérieur se rembourse par les défaillances évitées.
Méthodes de refroidissement : maintenir les cellules dans des limites sûres
Rôle de la gestion thermique
La performance et la sécurité des batteries dépendent de températures de fonctionnement stables. Même une variation de 10 °C entre les cellules peut accélérer le déséquilibre et réduire la capacité utilisable.

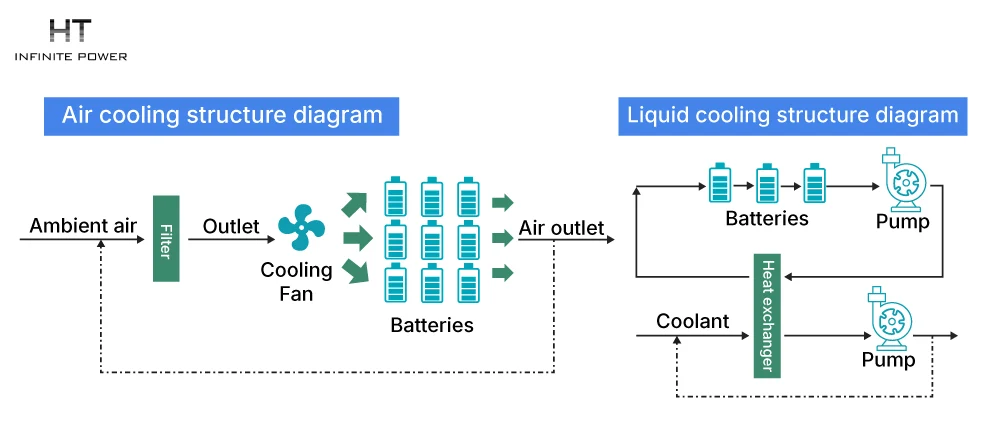

Comparaison des approches de refroidissement
- Ventilation passive : économique mais peu fiable dans les régions avec de fortes variations de température.
- Refroidissement assisté par ventilateur : meilleure répartition de l’air, mais l’entretien des ventilateurs ajoute des coûts.
- Refroidissement liquide : précis, uniforme et de plus en plus adopté pour les systèmes à haute densité.
- Données industrielles : Une étude de DNV a montré qu’en passant d’un refroidissement par ventilateur à un refroidissement liquide dans un coffret batterie extérieur de 1 MWh, la durée de vie projetée des cycles s’est améliorée de 25 à 30 %, malgré une consommation auxiliaire plus élevée.
Sélection des matériaux et conception structurelle
L’importance des matériaux
- Acier peint par poudrage : abordable, mais sujet à la corrosion dans les climats humides ou côtiers.
- Acier inoxydable et aluminium : plus coûteux, mais résistants à la rouille et mieux adaptés à la durabilité à long terme.
Détails structurels essentiels
Une bonne conception comprend des entrées de câbles étanches, des revêtements anti-condensation et des points d’accès modulaires. Les panneaux isolants ignifuges, de plus en plus courants, permettent de contenir un incident thermique dans un seul module au lieu de se propager sur l’ensemble de la baie. Bien que ces choix de conception soient moins visibles que les indices IP, ils influencent considérablement la fiabilité opérationnelle.
Sécurité incendie et conformité aux normes
Au-delà de la simple étanchéité

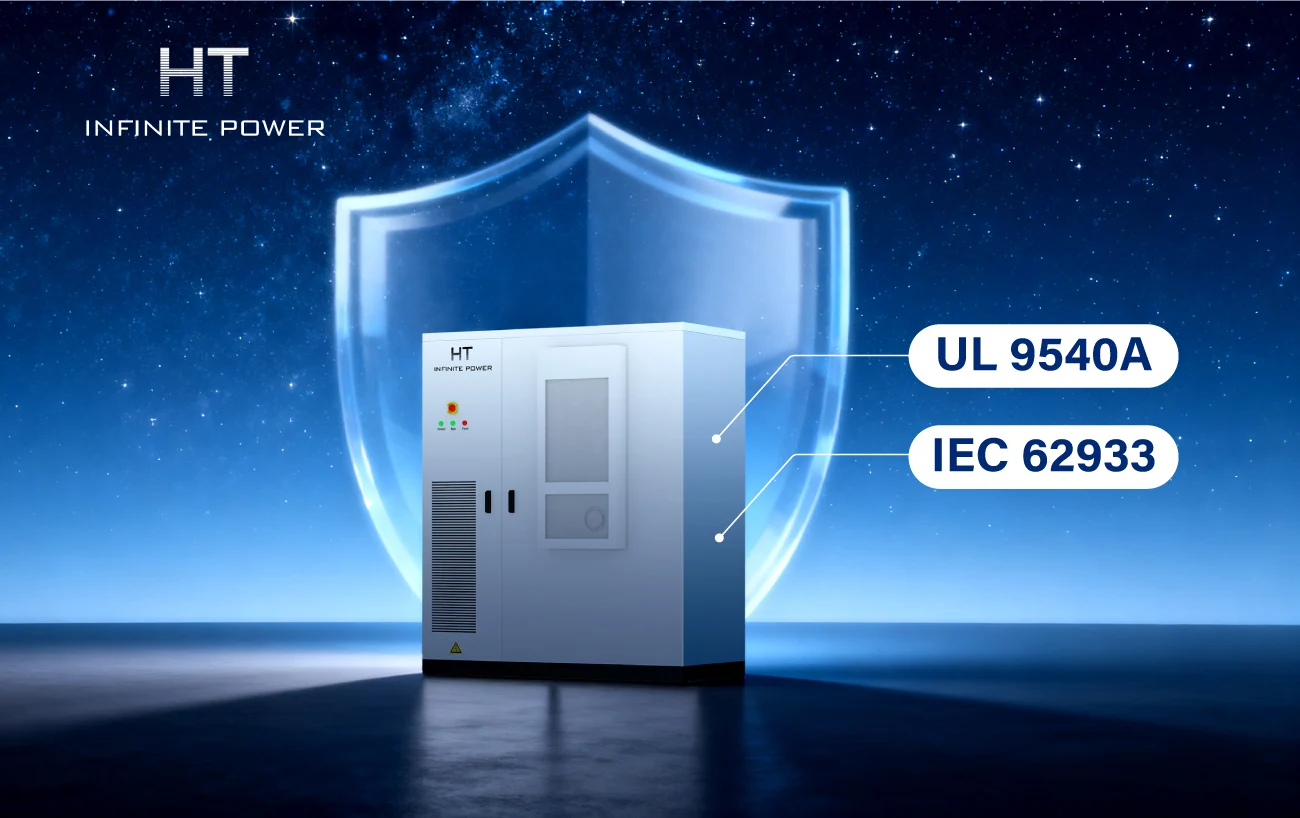

Un coffret batterie extérieur doit également se conformer à des cadres de sécurité tels que UL 9540A pour les tests incendie et IEC 62933 pour la sécurité des systèmes de stockage d’énergie. La conformité garantit que le système a été testé contre des modes de défaillance réels, tels que le thermal runaway (déraillement thermique).
Pourquoi les normes protègent votre investissement
Un intégrateur nord-américain a connu des retards de projet lorsque ses coffrets à bas coût ont échoué aux tests UL en cours de projet. Les coûts de mise à niveau ont dépassé les économies initiales réalisées avec un fournisseur moins cher. La conformité n’est pas un simple exercice administratif : elle protège les délais, la couverture d’assurance et la réputation.
Équilibrer coût et valeur à long terme
Considérer le coût total de possession (TCO)
Le prix initial d’un coffret peut être trompeur. Une unité moins chère avec un mauvais scellement ou un refroidissement faible peut sembler attrayante, mais les coûts cachés s’accumulent rapidement : réparations imprévues, durée de vie réduite des batteries et pénalités de temps d’arrêt.
Exemple de calcul :
- Coffret bon marché (IP54, refroidissement par ventilateur) : 20 000 $ à l’achat, mais plus de 60 000 $ en remplacements et services sur 10 ans.
- Coffret de haute qualité (IP65, refroidissement liquide, acier inoxydable) : 28 000 $ à l’achat, mais moins de 15 000 $ de coûts supplémentaires sur la même période.
- Le calcul est clair : se concentrer uniquement sur le prix d’achat est un piège.
Conclusion
Le coffret batterie extérieur n’est pas un détail secondaire : il constitue la base de la résilience du système de stockage d’énergie. Des indices IP qui protègent contre la poussière et l’eau, aux méthodes de refroidissement qui stabilisent les performances, en passant par le choix des matériaux et les normes de sécurité incendie qui assurent la conformité, chaque décision influence directement le succès à long terme du projet. Négliger ces aspects entraîne presque toujours des coûts plus élevés par la suite. En prenant en compte les conditions réelles, les exigences de conformité et le coût total de possession, les propriétaires de projets peuvent sécuriser à la fois la longévité du système et le retour sur investissement.
FAQ
1. Quel indice IP choisir pour les coffrets batterie extérieurs ?
Pour une utilisation directe en extérieur, IP65 ou plus est fortement recommandé.
2. Le refroidissement liquide est-il toujours nécessaire ?
Pas toujours. Les systèmes plus petits dans des climats stables peuvent fonctionner avec un refroidissement par ventilateur, mais le refroidissement liquide est préférable pour les systèmes à haute densité ou dans les environnements chauds.
3. Quel matériau dure le plus longtemps à l’extérieur ?
L’acier inoxydable et l’aluminium surpassent généralement l’acier peint par poudrage, surtout dans les zones côtières ou humides.
4. Comment les normes de sécurité incendie s’appliquent-elles aux coffrets ?Les tests UL 9540A garantissent que les armoires peuvent contenir les incidents thermiques, réduisant les risques de propagation.
5. Pourquoi ne pas simplement acheter le coffret le moins cher ?
Un coût initial plus bas cache souvent des risques à long terme. Sur 10 ans, les coffrets de meilleure qualité se révèlent généralement plus économiques lorsqu’on prend en compte la fiabilité et le service.
