Battery PACK de Almacenamiento de Energía: Comprender el Núcleo de la Tecnología de Almacenamiento de Energía
2025-12-11
Les batteries PACK courantes se classent généralement selon trois méthodes de refroidissement : refroidissement liquide, refroidissement par air et refroidissement naturel. Les cellules de batterie sont sensibles à la température, avec une plage de fonctionnement optimale comprise entre 15 et 35 °C. Les variations de température peuvent entraîner des pertes de capacité variables dans les batteries lithium. Plus précisément, la capacité utilisable est d’environ 70 % à –10 °C, 85 % à 0 °C et 100 % à 25 °C. Parmi ces méthodes, le refroidissement naturel présente une dissipation thermique lente, une efficacité réduite et un contrôle de température limité, ce qui ne répond pas aux besoins des systèmes de stockage d’énergie à grande capacité. Ainsi, les PACKs à refroidissement liquide dominent actuellement le marché du stockage d’énergie.
Avant d’approfondir l’étude des batteries PACK, il est important de comprendre les notions de cellule, module de batterie et pack de batterie (PACK).
Cellule de batterie
Une cellule de batterie est l’unité fondamentale d’une batterie et constitue le composant central des modules et des packs. En général, une cellule unique fournit une tension comprise entre 3 V et 4 V. C’est une unité scellée et indépendante qui relie les électrodes positive et négative, généralement fabriquées à partir de matériaux lithium-ion, nickel-hydrure métallique ou plomb-acide. Chaque cellule se compose d’une électrode positive, d’une électrode négative et de séparateurs, qui empêchent tout contact électrique direct entre les deux électrodes.

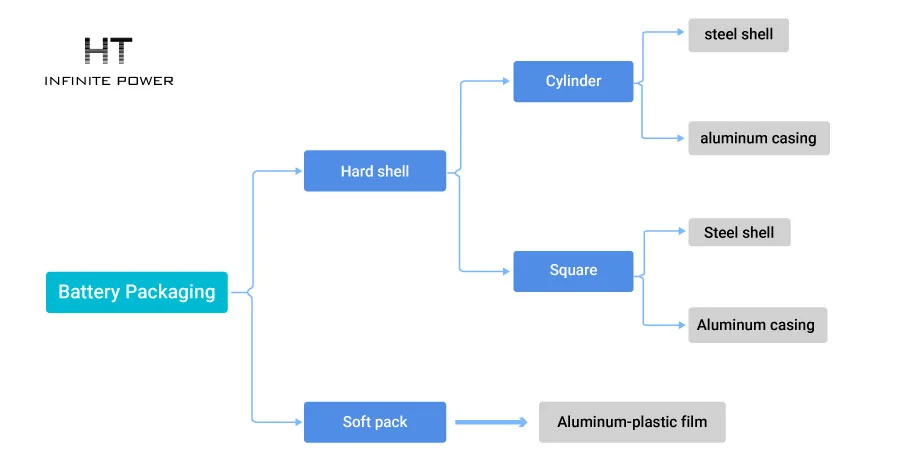

Pour les cellules lithium-ion, l’emballage se répartit principalement en deux catégories selon le type de boîtier : coque rigide et pochette (pouch). Les cellules à coque rigide sont généralement en acier ou en aluminium et peuvent être subdivisées en types cylindriques et prismatiques, selon l’agencement des électrodes. Les cellules pouch utilisent généralement un film aluminium-plastique pour l’emballage. Avec les progrès technologiques, les cellules cylindriques, prismatiques et pouch sont progressivement devenues les trois formes dominantes.

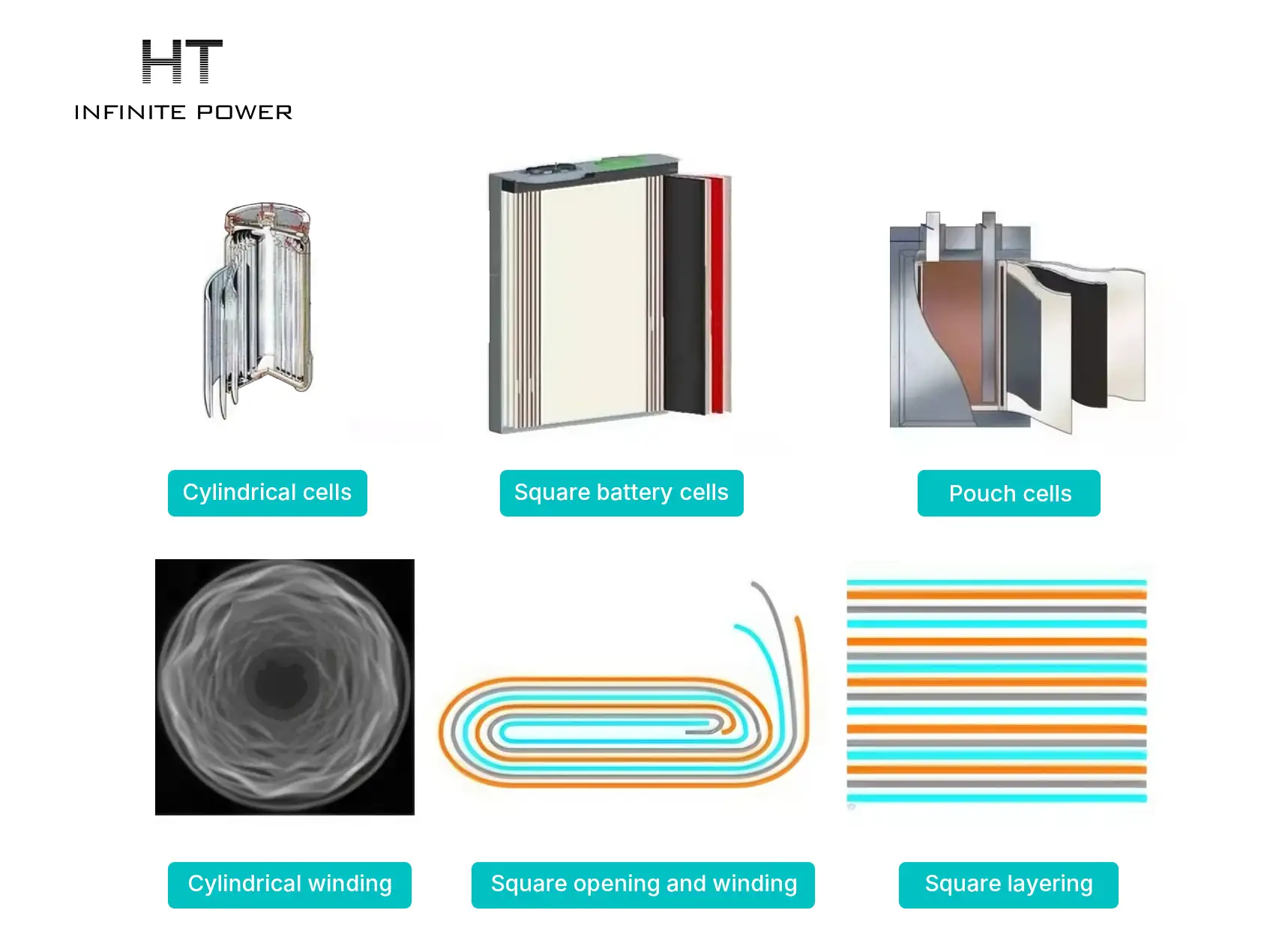

Ces trois types d’emballage correspondent à différents modes d’enroulement des électrodes :
- Les cellules cylindriques utilisent un enroulement cylindrique
- Les cellules prismatiques utilisent un enroulement prismatique
- Les cellules pouch utilisent des couches prismatiques empilées
Les cellules cylindriques offrent une production efficace et des coûts de fabrication plus faibles, mais présentent une densité énergétique par cellule relativement inférieure et une sécurité intrinsèque moindre.
Les cellules pouch, grâce à leur emballage en film aluminium-plastique, offrent une meilleure sécurité, un poids plus léger par rapport aux boîtiers en acier ou aluminium, une énergie spécifique plus élevée, une résistance interne plus faible et une durée de vie en cycles plus longue. Cependant, elles présentent également des contraintes, telles que la grande variété de tailles, une automatisation limitée, une production plus lente, un coût plus élevé, une dépendance aux matériaux haut de gamme importés et une moindre homogénéité.

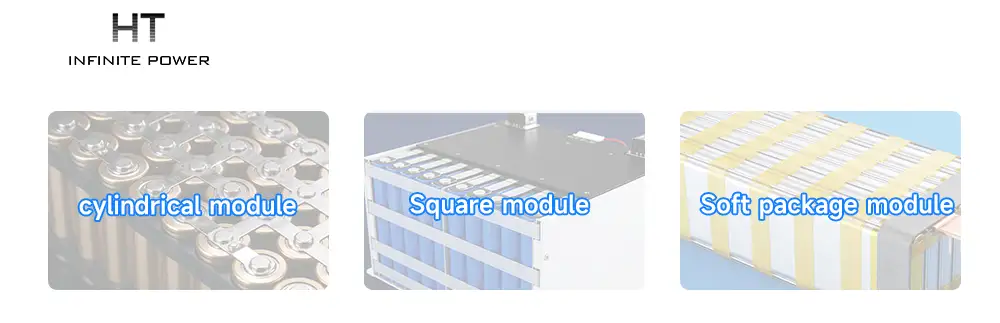

Module de batterie
Un module de batterie est une unité physique unique composée de plusieurs cellules. Il fournit une tension et une capacité supérieures à celles d’une cellule individuelle. Par exemple, un module peut connecter quatre cellules en série pour délivrer une tension nominale de 12 V, ou connecter plusieurs cellules en parallèle afin d’atteindre une capacité plus élevée.
Pack de batterie (PACK)
Un pack de batterie est généralement composé de plusieurs modules de batterie et est équipé d’un Système de Gestion de Batterie (BMS) ainsi que d’autres composants. Il constitue le produit final livré aux utilisateurs et est communément appelé batterie lithium
Le processus de fabrication du pack de batterie lithium comprend l’emballage, l’assemblage et les tests des batteries. Il s’agit d’une étape essentielle dans la production des batteries lithium, car elle intègre les cellules, les cartes de protection, les circuits et autres composants pour former un produit complet, garantissant sécurité, fiabilité et performance stable
Un PACK se compose typiquement de modules de batterie, barres omnibus (busbars), connecteurs flexibles, cartes de protection, boîtier extérieur, bornes de sortie (y compris connecteurs) et matériaux auxiliaires tels que papier isolant et supports plastiques
Processus et exigences d’assemblage du PACK de batterie (PACK)
Le processus d’assemblage du PACK est une étape critique de la production de batteries, affectant directement la sécurité et la fiabilité des batteries lithium. De nombreux incidents récents de feux et d’explosions de batteries lithium ont été largement attribués à des conceptions de pack imparfaites, qui ne garantissent pas une détection ou une alerte rapide en cas de problèmes tels que la défaillance d’une cellule individuelle ou une température excessive du pack
Exigences clés du PACK:
(1). Les modules de batterie à l’intérieur d’un PACK doivent présenter une haute homogénéité en termes de capacité, résistance interne, tension, courbe de décharge et durée de vie.
(2). La durée de vie en cycles d’un module de batterie PACK est généralement inférieure à celle d’une cellule individuelle.
(3). Les PACKs doivent être utilisés dans des conditions définies, incluant les courants de charge/décharge spécifiés, les méthodes de charge et les températures de fonctionnement.
(4). Après assemblage, la tension et la capacité des batteries augmentent significativement, nécessitant une protection par équilibrage de charge, ainsi que la surveillance de la température, de la tension et du surcourant.
(5). Le PACK doit répondre aux exigences de tension et de capacité prévues.
(2). La durée de vie en cycles d’un module de batterie PACK est généralement inférieure à celle d’une cellule individuelle.
(3). Les PACKs doivent être utilisés dans des conditions définies, incluant les courants de charge/décharge spécifiés, les méthodes de charge et les températures de fonctionnement.
(4). Après assemblage, la tension et la capacité des batteries augmentent significativement, nécessitant une protection par équilibrage de charge, ainsi que la surveillance de la température, de la tension et du surcourant.
(5). Le PACK doit répondre aux exigences de tension et de capacité prévues.
Méthodes d’assemblage du PACK:
1.Configuration en série et en parallèle:
Les cellules sont connectées en série et en parallèle pour former un PACK.
- Le parallèle augmente la capacité sans changer la tension ; la série augmente la tension sans changer la capacité.
- Exemple : Un module 3,6 V / 10 Ah peut être formé à partir de cinq cellules N18650 / 2 Ah en parallèle
- Parallèle d’abord, puis série : Les variations de résistance interne et une dissipation thermique inégale peuvent affecter la durée de vie en cycles. Si une cellule échoue, elle se déconnecte automatiquement ; la capacité diminue mais l’utilisation continue. Les circuits parallèles nécessitent un contrôle strict de fabrication. Une protection contre les courts-circuits (par exemple fusibles) est généralement ajoutée pour éviter les courants excessifs
- Série d’abord, puis parallèle : Les cellules sont d’abord connectées en série pour atteindre la capacité souhaitée du module, puis les modules sont connectés en parallèle. Cette approche réduit la probabilité de défaillance des packs à grande capacité
2.Exigences des cellules:
- Les cellules doivent être sélectionnées selon les exigences de conception. Les cellules en parallèle et en série doivent être du même type, modèle, capacité et tension, avec des différences ne dépassant pas 2 %.
- Après combinaison en parallèle et en série, la perte de capacité est généralement de 2 à 5 %, avec des pertes plus importantes lorsque le nombre de cellules augmente.
- Une performance de décharge à courant élevé est requise, car les courants de démarrage des moteurs peuvent être trois fois supérieurs au courant de fonctionnement normal.
- Une bonne gestion thermique est essentielle, car l’accumulation de chaleur à l’intérieur des grands packs peut provoquer des températures inégales des cellules, entraînant une dégradation des performances au fil du temps.
- Des normes de fabrication élevées sont nécessaires, incluant la résistance aux vibrations et aux chocs, ainsi qu’une qualité de soudure stricte. Après soudure, des tests sont nécessaires pour éviter les soudures froides ou détachées.
3.Techniques d’assemblage du PACK:
- Soudage : Les méthodes courantes incluent le soudage laser, le soudage ultrasonique et le soudage par impulsion. Les avantages comprennent une fiabilité élevée, mais le remplacement des cellules est difficile
- Contacts métalliques élastiques : Aucun soudage n’est requis, ce qui facilite le remplacement des cellules, mais il existe un risque de mauvais contact
Ce processus garantit que le pack de batterie est sûr, fiable et performant de manière constante en conditions opérationnelles.
Processus de fabrication du PACK de batterie

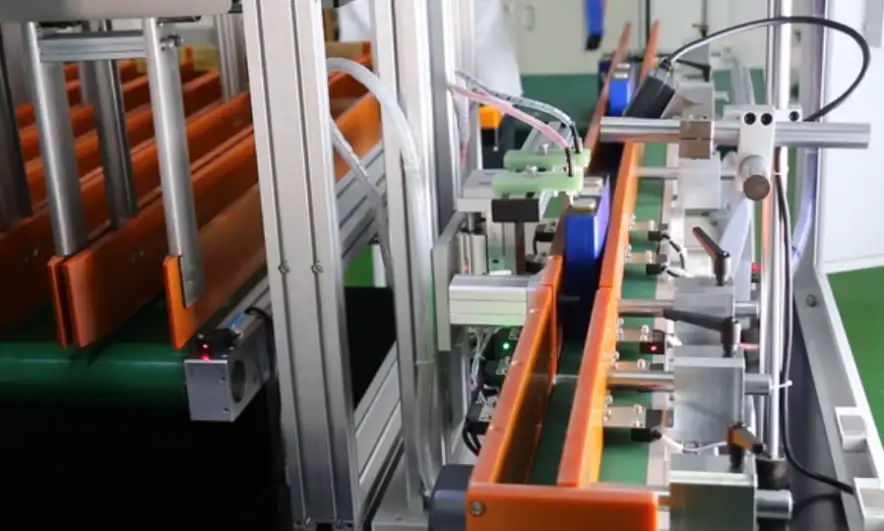

1. Réception et tri des cellules
Test des cellules : Dans le processus de fabrication des packs de batteries pour stockage d’énergie, les cellules sont d’abord testées. En tant que composant central, la performance d’une cellule affecte directement la performance globale et la durée de vie du PACK. Les tests incluent la tension, la résistance interne et la capacité. Les cellules qualifiées sont ensuite triées selon leurs paramètres de performance afin d’assurer l’homogénéité de chaque PACK.
Tri : Avant d’assembler les cellules dans un module de batterie, les cellules sont classées selon leurs paramètres. Cela permet de combiner des cellules aux performances similaires, améliorant ainsi les performances globales et la durée de vie du module.

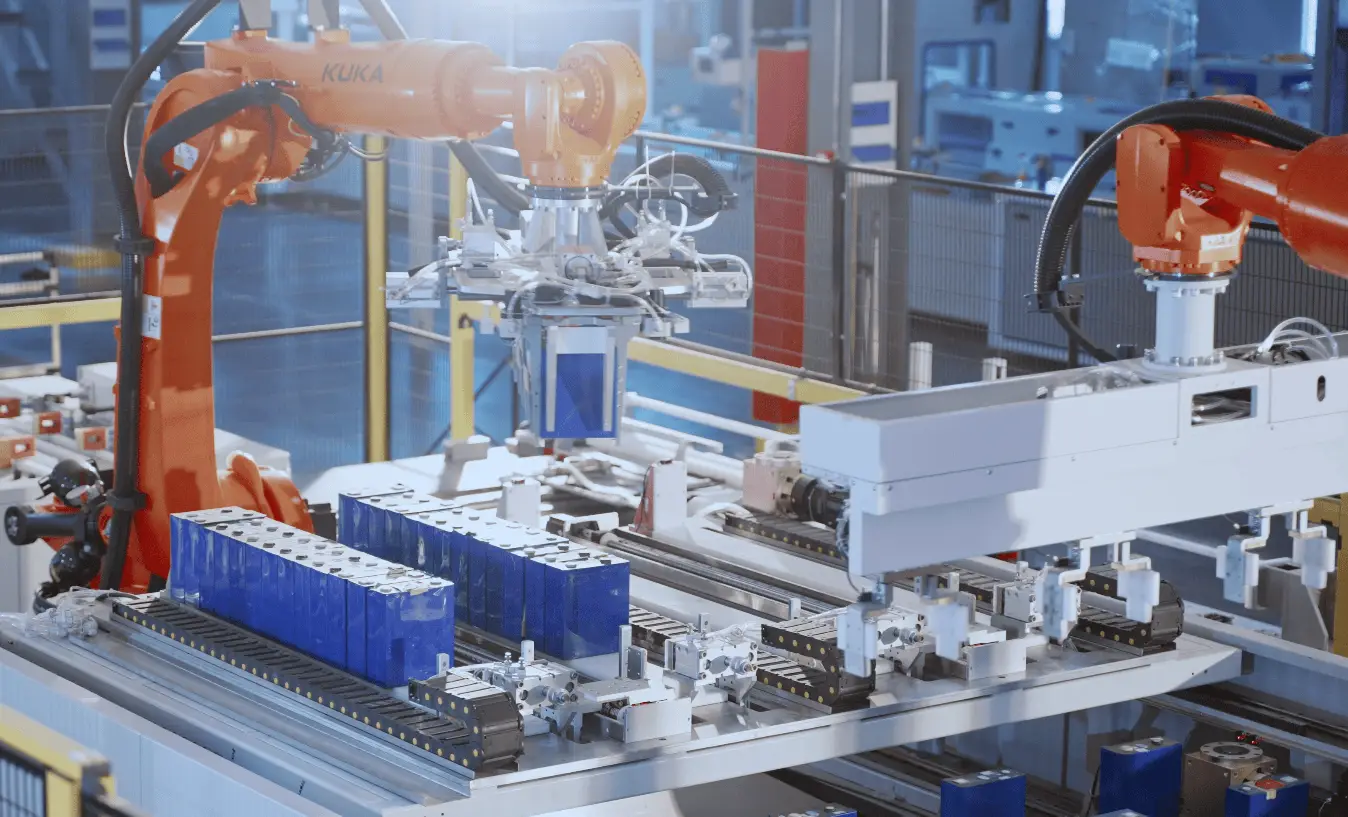

2. Empilement des cellules
Les cellules ayant passé les tests initiaux sont transportées vers la station d’empilement. Les opérateurs trient les cellules et les fixent en place à l’aide de entretoises et de plaques d’extrémité.

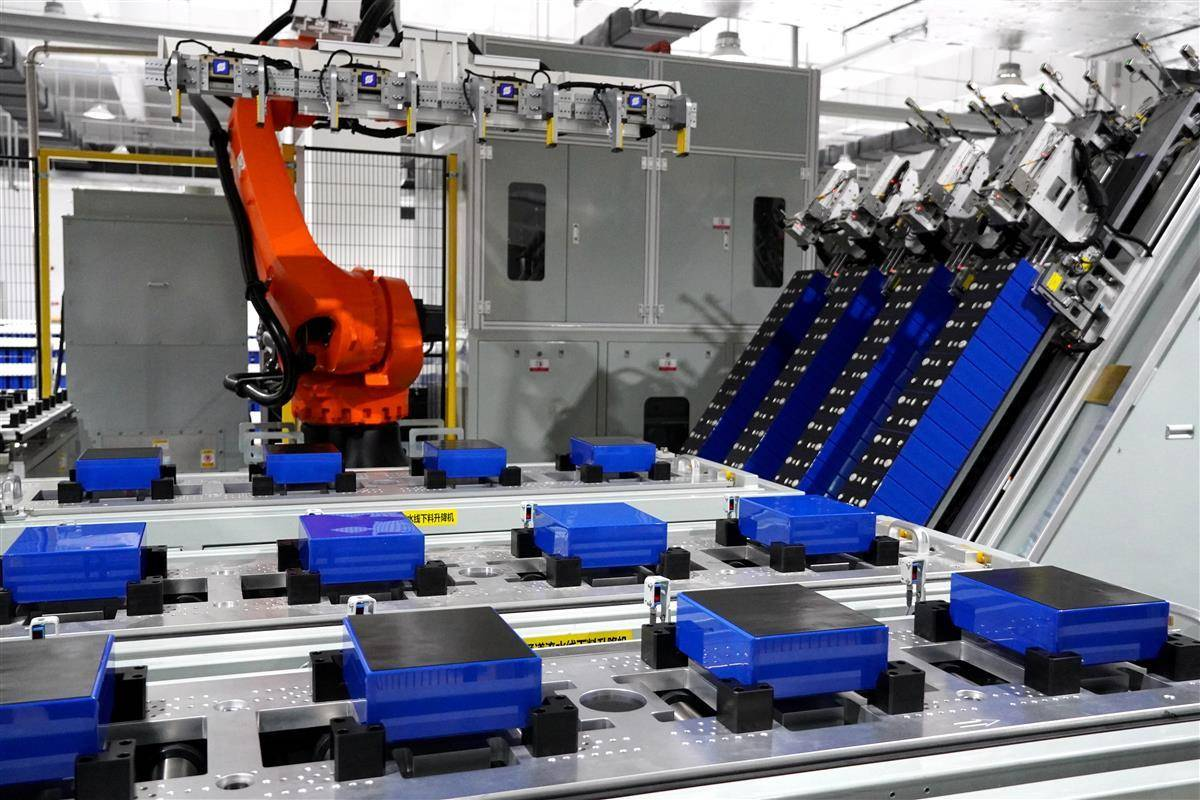

3. Réception des modules
Les modules de cellules empilées sont envoyés à la ligne d’assemblage du PACK pour le processus suivant. Les modules subissent une inspection stricte pour garantir qu’ils répondent aux exigences de production.

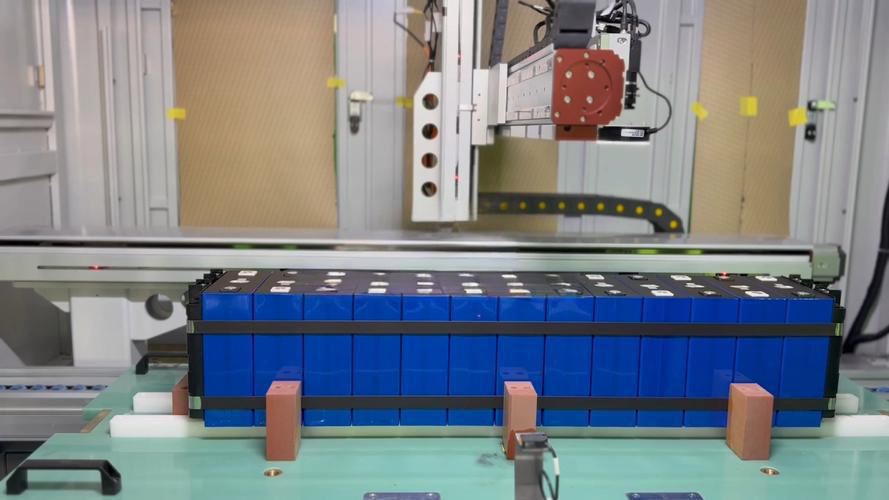

4. Localisation pré-soudure par CCD
Avant le soudage, un système CCD est utilisé pour localiser avec précision chaque cellule. Cela garantit un alignement correct des cellules et un positionnement précis pour le soudage.

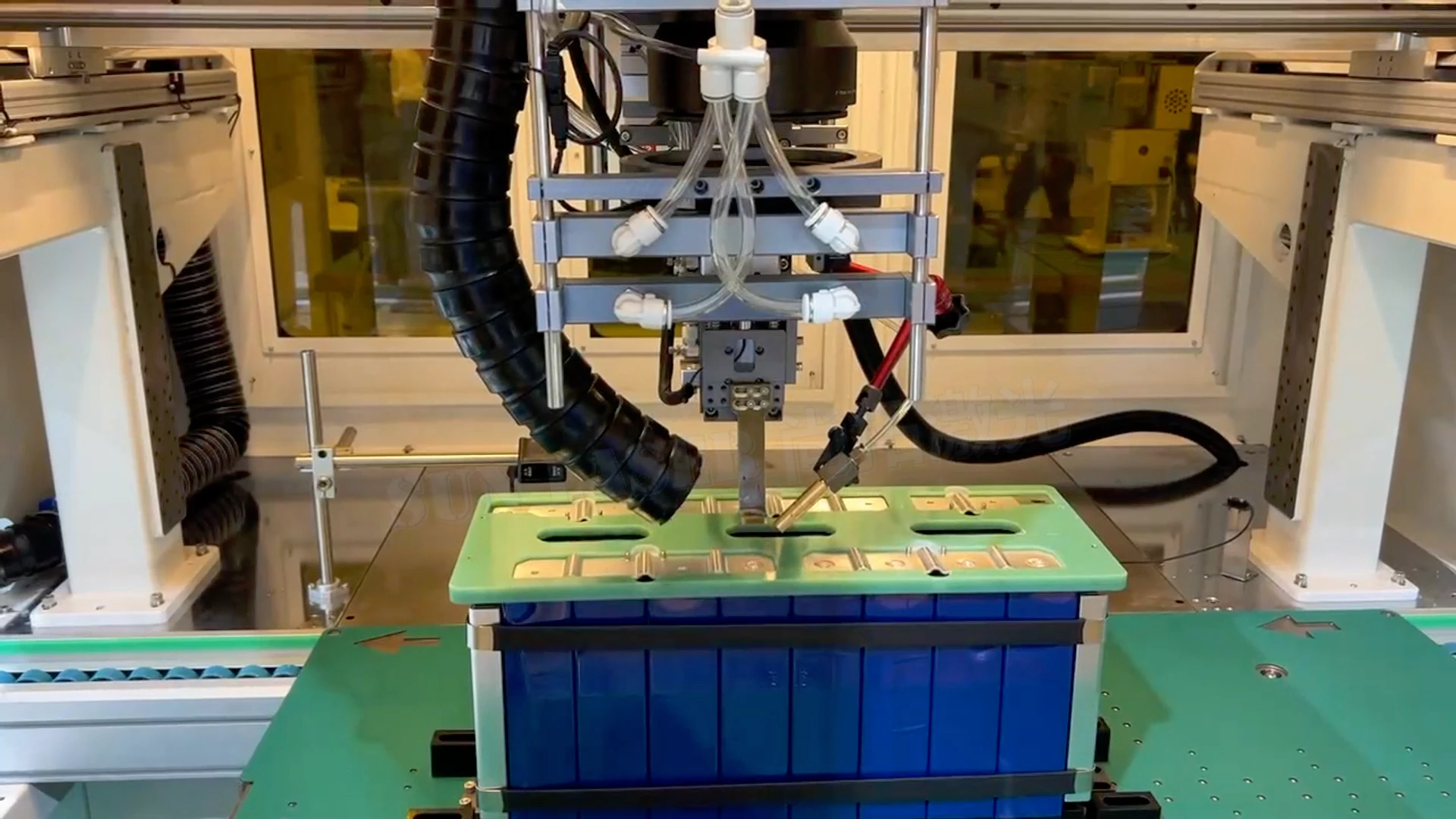

5. Soudage et tests
Les cellules sont soudées pour assurer des connexions fiables et solides. Après soudage, des tests complets sont effectués, incluant les mesures de capacité, tension et courant, afin de garantir la qualité et les performances du module.
6. Protection et installation
Des cartes de protection sont installées pour prévenir la surcharge ou la décharge excessive des cellules individuelles. Les connecteurs et câbles sont attachés au module pour l’intégration avec les autres systèmes.

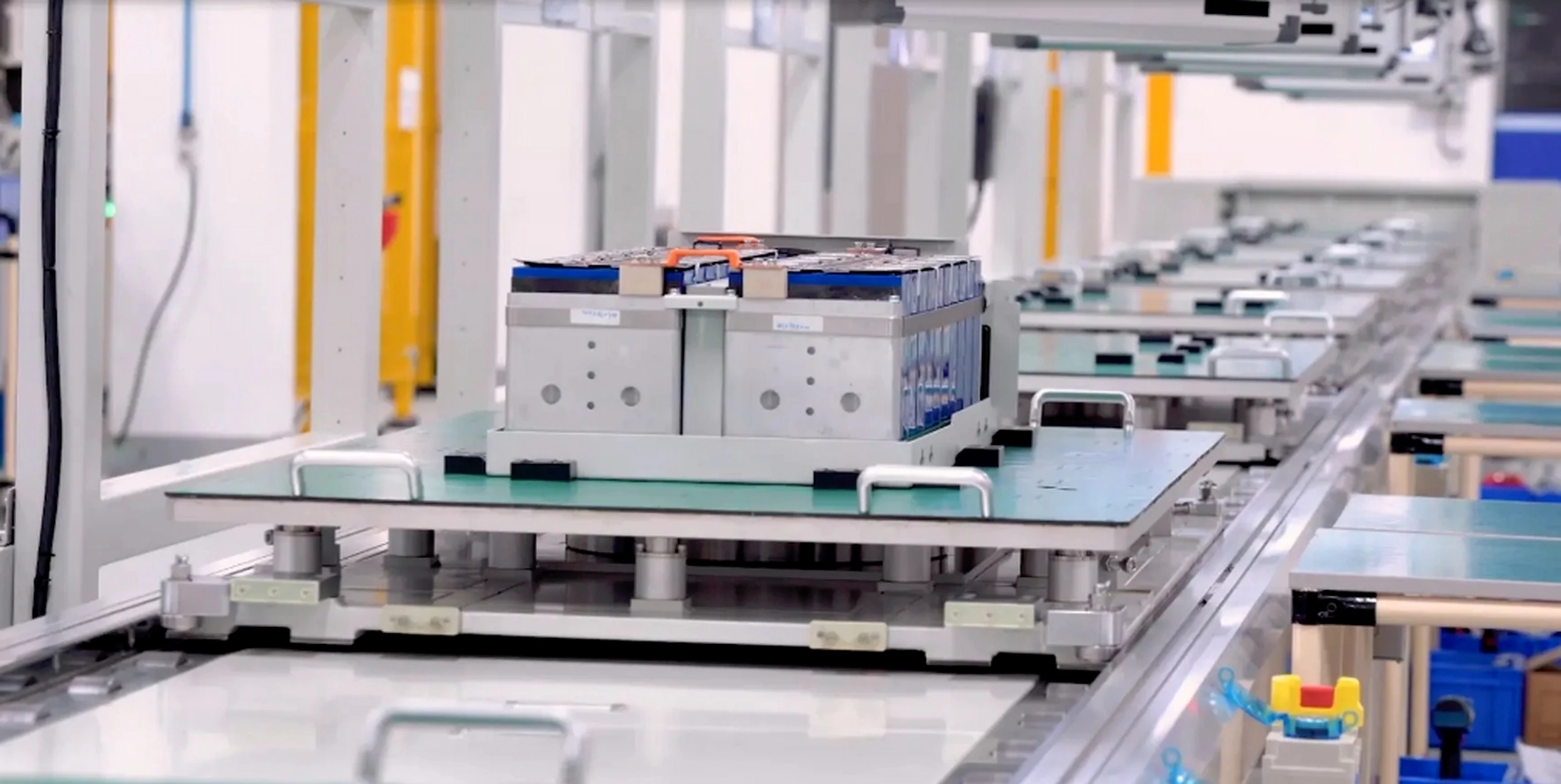

7. Tests des modules et mise hors ligne
Enfin, les modules subissent des tests en fin de ligne (EOL) pour vérifier leur qualité et leurs performances. Après avoir passé les tests, les modules sont mis hors ligne, prêts pour le processus suivant ou pour l’emballage et l’expédition.
Éléments de test du PACK de batterie
1.Test des fonctions : S’assurer que toutes les fonctions du PACK de batterie fonctionnent normalement après assemblage dans le boîtier. Cela inclut les tests de charge et de décharge, ainsi que la vérification des paramètres tels que la tension, la capacité et la densité énergétique afin de garantir qu’ils répondent aux exigences.
2.Test de sécurité : Vérifier la performance de sécurité du PACK de batterie, incluant les tests de court-circuit, de protection contre les surintensités et de température, pour s’assurer qu’aucun incendie, explosion ou autre incident de sécurité ne survient lors de l’utilisation normale.
3.Test d’adaptabilité environnementale : Soumettre le PACK de batterie à différentes températures, niveaux d’humidité et conditions de vibration afin de tester sa stabilité et fiabilité dans divers environnements.
4.Test de fiabilité : Effectuer des cycles de charge et de décharge à long terme pour simuler la durée de vie et la fiabilité du PACK de batterie dans des conditions réelles d’utilisation.
5.Évaluation de la performance globale : Réaliser une évaluation complète des résultats des tests pour déterminer si le PACK de batterie répond aux exigences de conception et effectuer les ajustements ou améliorations nécessaires.
6.Préparation à la commercialisation : Si le PACK de batterie réussit tous les tests et évaluations, il est préparé pour la mise sur le marché. Cela inclut la certification du produit, la préparation des manuels utilisateurs et la conception de l’emballage.
