Batteries à base de calcium : la prochaine génération de technologies de stockage à faible coût et à haute densité énergétique
2026-01-17
Poussée par la demande croissante de stockage d’énergie à l’échelle du réseau et d’applications renouvelables, le développement de nouveaux systèmes de batteries est devenu un axe majeur de recherche. Les batteries à métaux multivalents — telles que celles au calcium, au zinc et au magnésium — sont considérées comme des solutions de stockage d’énergie très prometteuses en raison de leur densité énergétique potentiellement élevée, de l’abondance de leurs ressources et de leur faible coût. Dans un contexte de répartition inégale des ressources en lithium et de volatilité des prix, les batteries à base de calcium (CaB) présentent un avantage économique net, en faisant un représentant clé de la recherche sur les batteries à métaux multivalents.
Cependant, le développement des batteries à base de calcium se heurte encore à plusieurs défis :
D’une part, le dépôt et le stripping réversibles du calcium métallique ne peuvent être réalisés que dans certains électrolytes non aqueux. Pendant le processus de dépôt, une couche de passivation tend à se former à la surface, entraînant une efficacité coulombique relativement faible.
D’autre part, l’électrolyte pour les batteries à base de calcium doit posséder une fenêtre de stabilité électrochimique supérieure à 4 V et permettre une solvatation efficace des ions calcium via des interactions coulombiennes relativement faibles. Ceci est crucial pour améliorer la cinétique et réduire les barrières d’énergie de désolvation à l’interface de la cathode.

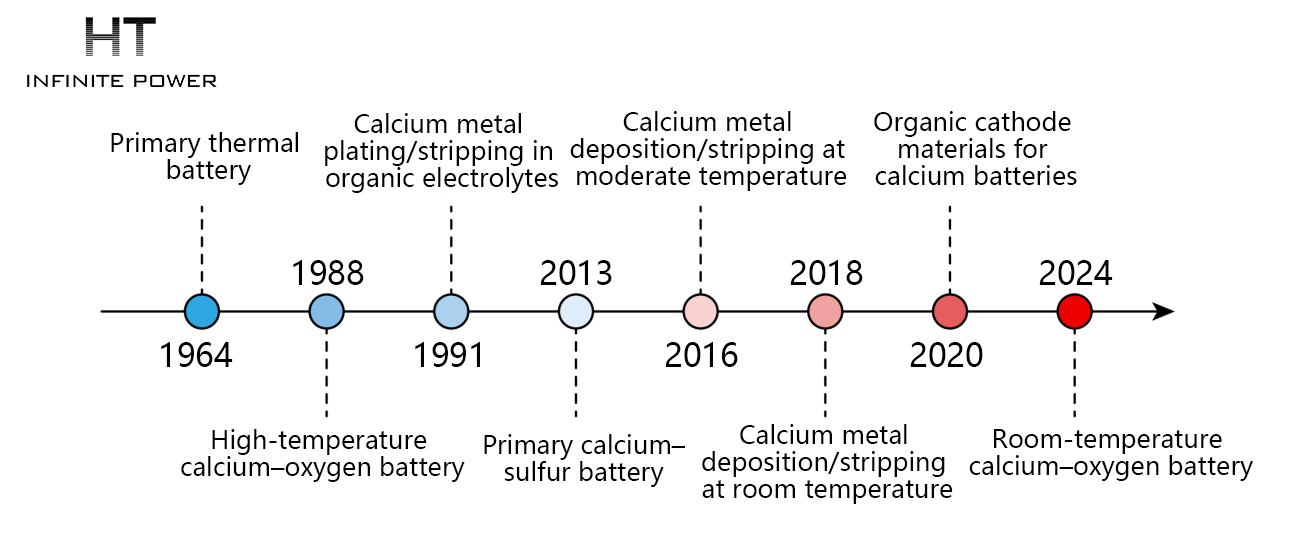

Ces dernières années, les chercheurs ont réalisé des progrès significatifs dans la conception des matériaux d’électrode et des électrolytes pour les batteries à base de calcium. (Figure 1)
1. Matériaux d’Anode
Les anodes en calcium métallique offrent des capacités volumétriques et gravimétriques élevées, faisant d’elles le matériau d’anode à la plus haute capacité pour les batteries à base de calcium. Cependant, atteindre un dépôt et un stripping efficaces et réversibles du calcium reste un défi. Des études préliminaires ont montré que le calcium métallique est difficile à déposer et à retirer dans les électrolytes organiques, principalement en raison de la formation d’une interface solide d’électrolyte passivante (SEI) composée de composés calciques non conducteurs tels que CaCO₃ et Ca(OH)₂, ce qui limite fortement l’activité de l’anode. L’optimisation de cette structure SEI est donc essentielle pour permettre un dépôt et un stripping réversibles du calcium (Figure 2(a)).

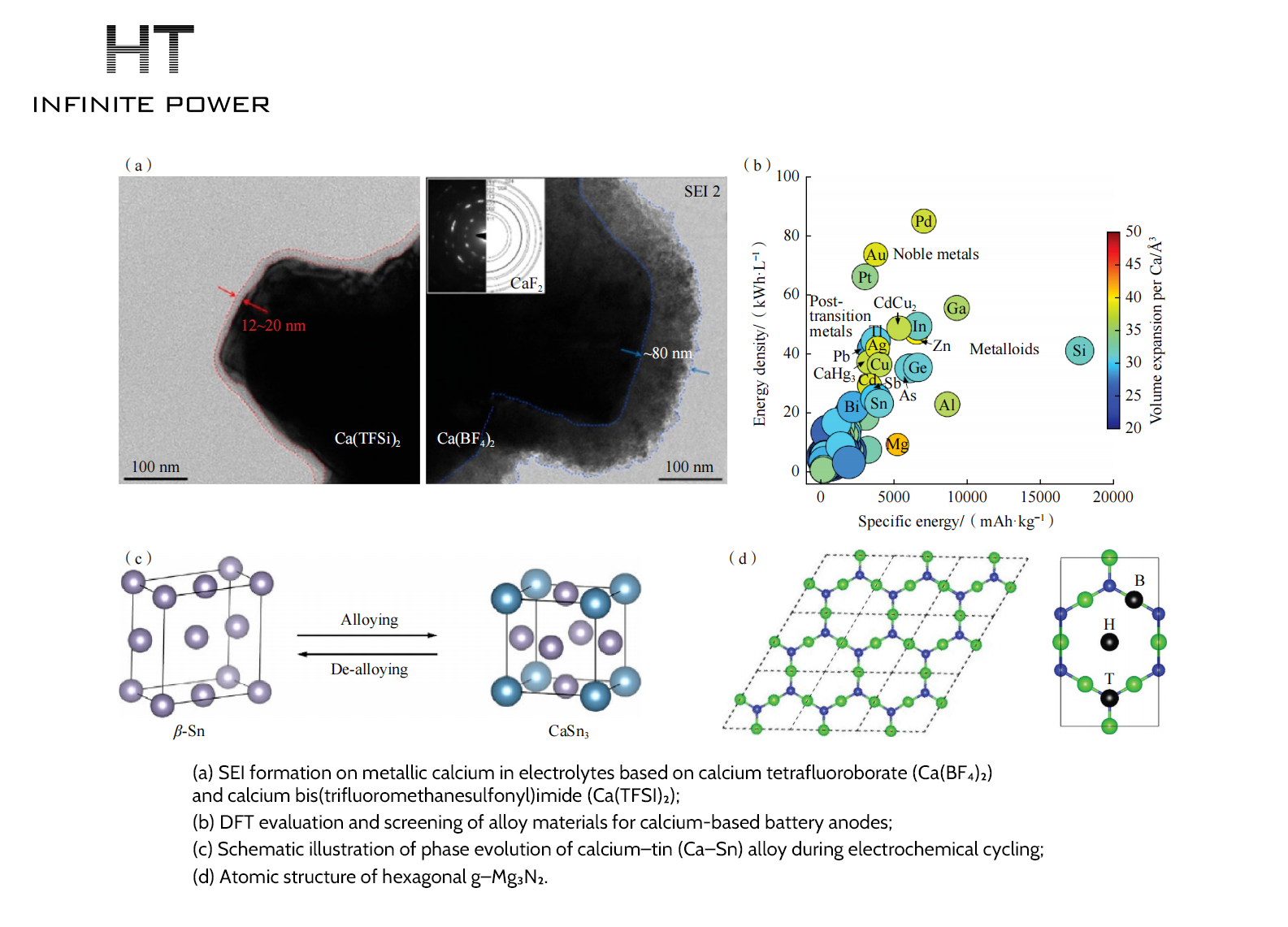

Les anodes à base d’alliage, en revanche, présentent une stabilité électrochimique supérieure par rapport au calcium métallique. Elles peuvent réduire efficacement la passivation de surface, limiter la croissance de dendrites et améliorer la durée de vie des cycles, ce qui en fait des candidats très prometteurs pour les batteries à base de calcium. En évaluant la tension de calciation des alliages, l’expansion volumique et la capacité spécifique via la théorie de la fonctionnelle de densité (DFT), des éléments tels que l’étain (Sn), le silicium (Si), l’antimoine (Sb), le germanium (Ge) et l’aluminium (Al) ont été identifiés comme les candidats les plus prometteurs (Figure 2(b)). Parmi eux, l’alliage calcium–étain (Ca–Sn) offre une capacité théorique particulièrement élevée. Wang et al. ont rapporté qu’une anode en étain peut être complètement calciée jusqu’à Ca₇Sn₆, mais avec une forte expansion volumique de 136,8 %, tandis que l’alliage CaSn₃ n’exhibe qu’un changement de volume de 7,3 %, contribuant à soulager le stress structurel et à assurer une stabilité de cycle prolongée (Figure 2(c)). Les travaux futurs devront se concentrer sur l’optimisation structurelle des anodes en alliage — telle que la nanostructuration et la conception poreuse — ainsi que sur l’ingénierie des interfaces, y compris la conception de la SEI, pour améliorer la stabilité cyclique et le potentiel d’application pratique.
Les matériaux d’électrode basés sur les mécanismes d’intercalation/désintercalation des ions calcium présentent généralement des changements de volume plus faibles pendant la charge et la décharge, ce qui aide à maintenir la stabilité des interfaces et de la structure, améliorant ainsi considérablement les performances cycliques. Les matériaux à base de carbone ont été largement utilisés dans les systèmes de batteries lithium-ion et sodium-ion. Par exemple, g–Mg₃N₂ possède une capacité théorique allant jusqu’à 1594 mAh·g⁻¹ et une excellente stabilité structurelle, ce qui contribue à améliorer les performances cycliques de l’électrode (Figure 2(d)).
2. Électrolytes
Les électrolytes constituent un composant central des batteries à base de calcium, nécessitant à la fois une conductivité élevée des ions calcium et une forte stabilité électrochimique. L’optimisation des formulations d’électrolytes constitue une stratégie efficace pour améliorer les performances des batteries à base de calcium, la recherche se concentrant principalement sur la sélection et l’optimisation des sels, solvants et additifs.
Actuellement, les sels d’électrolyte couramment étudiés incluent le perchlorate de calcium (Ca(ClO₄)₂), le tétrafluoroborate de calcium (Ca(BF₄)₂), le bis(trifluorométhanesulfonyl)imide de calcium (Ca(TFSI)₂), le nitrate de calcium (Ca(NO₃)₂) et le borohydrure de calcium (Ca(BH₄)₂). Les solvants typiques comprennent le carbonate d’éthylène (EC), le carbonate de propylène (PC), le carbonate méthyl-éthyle (MEC), le diméthylcarbonate (DMC), le tétrahydrofurane (THF) et le diméthoxyéthane (DME). D’une part, la combinaison de différents solvants avec les sels d’électrolyte permet d’exploiter pleinement les effets synergiques de chaque composant afin d’optimiser l’environnement de solvatation des ions Ca²⁺. D’autre part, la structure de l’anion du sel d’électrolyte peut être ajustée pour optimiser davantage la solvatation des Ca²⁺. Cependant, ces électrolytes présentent généralement une fenêtre de stabilité électrochimique étroite, limitant leur compatibilité avec les matériaux cathodiques à haut potentiel et restreignant les applications pratiques.
De plus, les fortes interactions entre les ions calcium et les anions augmentent considérablement la barrière d’énergie de désolvation, exacerbant la polarisation et limitant l’amélioration supplémentaire des performances électrochimiques. L’introduction de solvants organiques tels que le diméthylsulfoxyde (DMSO) dans les électrolytes à base de liquides ioniques peut relever ces défis. Le DMSO réduit la viscosité de l’électrolyte, améliorant le transport ionique, et participe également à la formation de la coquille de solvatation autour des Ca²⁺, remplaçant partiellement les anions qui interagissent fortement avec les ions calcium. Cela réduit la proportion d’anions dans la coquille de solvatation, diminuant efficacement la taille des ions calcium solvatés. Comparé aux électrolytes avec peu ou pas de DMSO, un électrolyte contenant 50 % en volume de DMSO montre des pics vibrationnels significativement affaiblis pour Ca²⁺–BF₄⁻ (769 cm⁻¹) et Ca²⁺–TFSI⁻ (748 cm⁻¹), indiquant une réorganisation de la coordination des ions calcium et une réduction du nombre de paires ioniques de contact (Figure 3(a)).

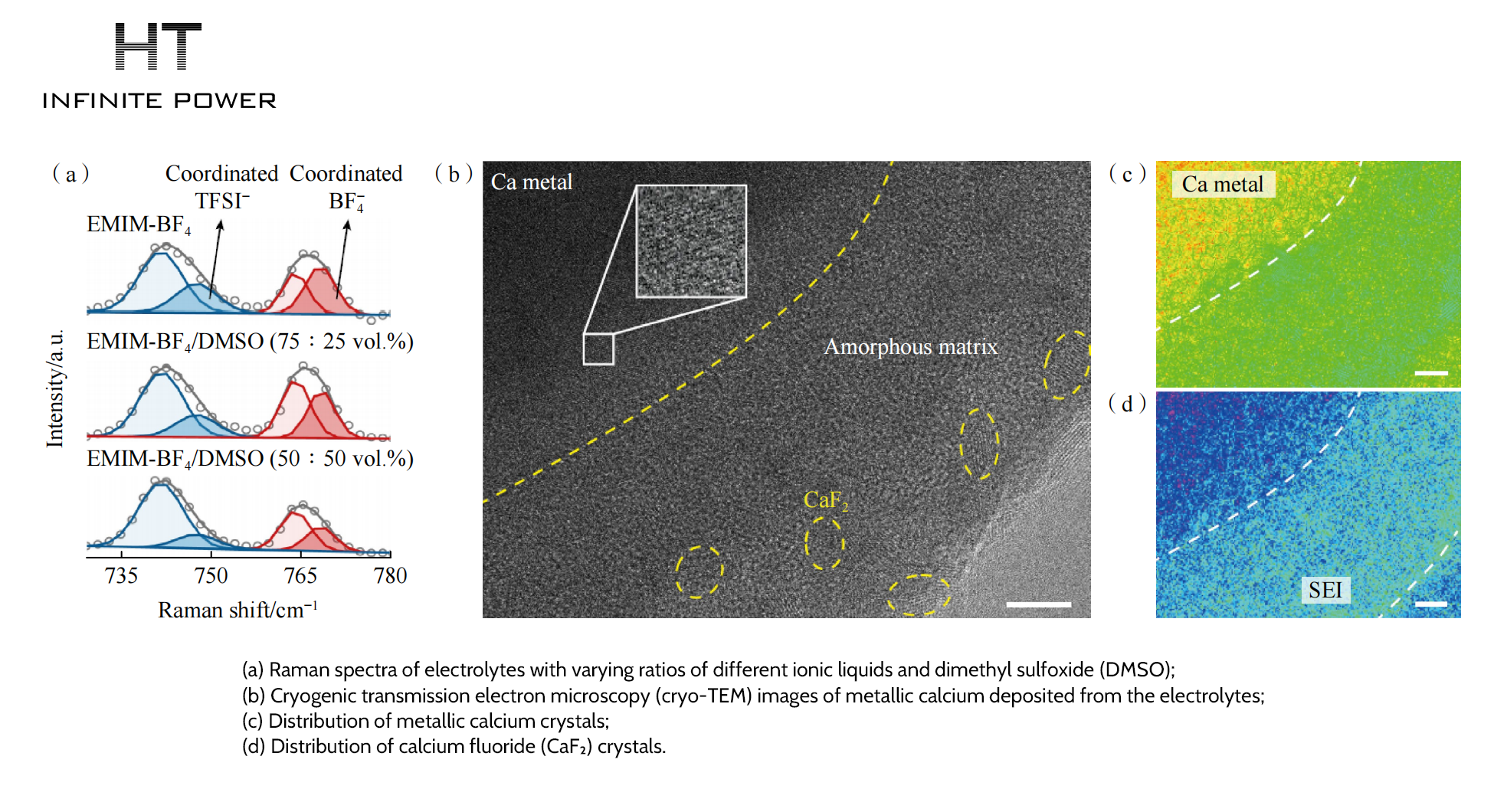

En outre, ce système d’électrolyte peut former une interface solide d’électrolyte (SEI) uniforme et stable à la surface du calcium métallique. La caractérisation par microscopie électronique à transmission cryogénique (cryo-TEM) révèle des nanocristaux de CaF₂ d’environ 3 nm de diamètre, uniformément dispersés dans la matrice organique de la SEI (Figures 3(b)–3(d)). Cette structure unique de SEI offre une faible résistance interfaciale et une excellente conductivité des ions calcium, supprimant efficacement les réactions secondaires et améliorant la stabilité électrochimique.
3. Matériaux Cathodiques
Les matériaux cathodiques constituent l’un des composants clés déterminant la densité énergétique et les performances cycliques des batteries à base de calcium. Les recherches actuelles se concentrent principalement sur des cathodes basées sur des mécanismes d’intercalation et de conversion.
3.1 Matériaux Cathodiques de Type Intercalation
Les matériaux cathodiques de type intercalation possèdent des structures à maillage ouvert capables d’accueillir l’insertion d’ions métalliques, notamment les composés en couches, les analogues du bleu de Prusse et les composés polyanioniques.

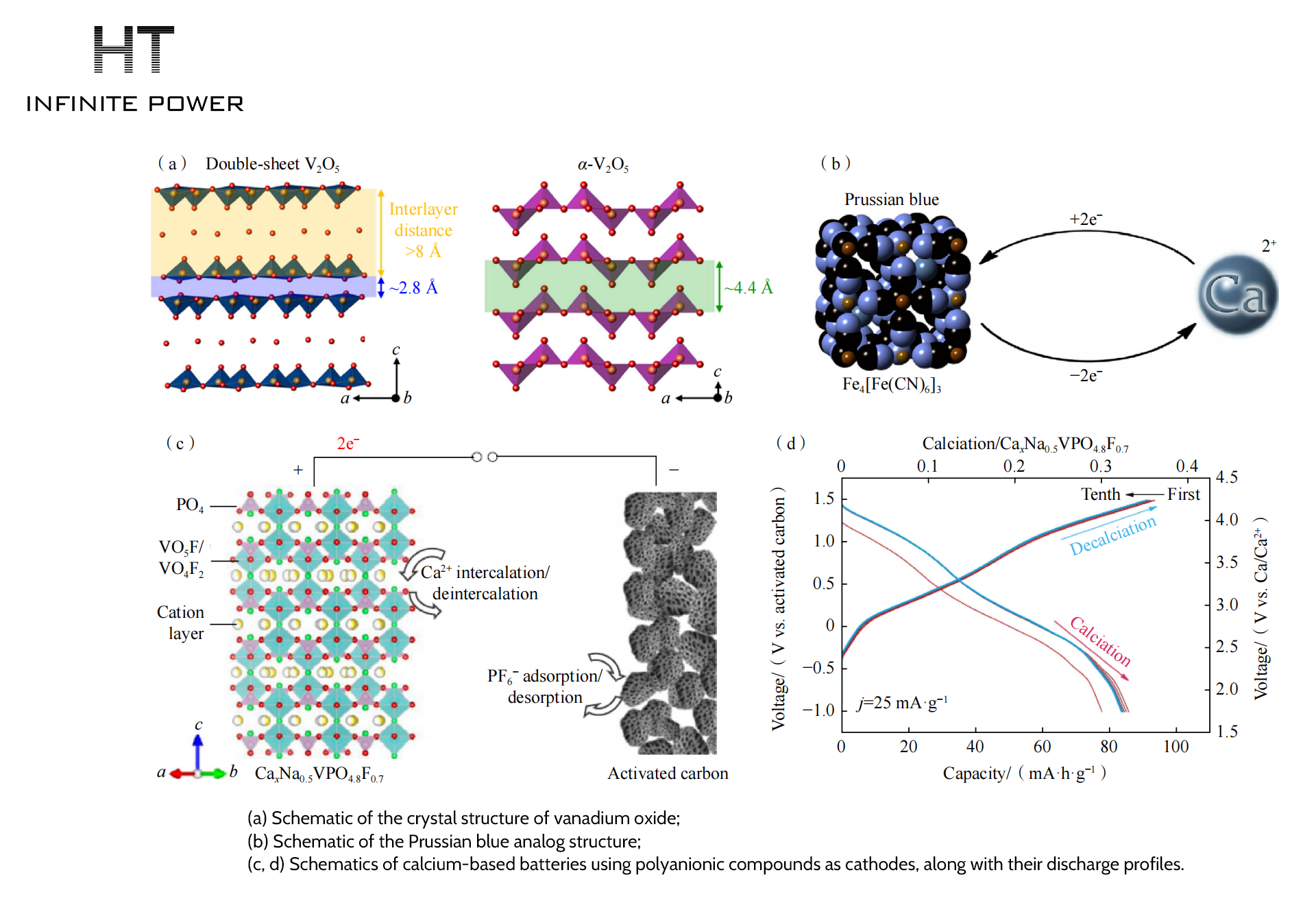

Les composés en couches, en raison de leurs faibles forces de van der Waals entre les couches, peuvent accueillir efficacement l’insertion et l’extraction des ions calcium. Par exemple, le pentoxyde de vanadium (V₂O₅) présente un espacement inter-couche d’environ 8 Å, offrant une capacité de stockage du calcium de 204 mAh·g⁻¹ et une rétention de capacité de 86 % après 350 cycles (Figure 4(a)).
Les analogues du bleu de Prusse constituent une classe de matériaux à cadre métal–organique avec des structures cristallines ouvertes et modulables. Leurs larges canaux et vides facilitent l’insertion et l’extraction des ions, ce qui les rend largement utilisés dans les batteries sodium-ion et potassium-ion, tout en montrant un potentiel en tant que matériaux cathodiques pour les batteries à base de calcium (Figure 4(b)).
Les composés polyanioniques, composés de polyèdres de métaux de transition et de groupes multi-anioniques, incluent des structures telles que NASICON (conducteur super ionique de sodium), olivine et structures orthorhombiques. Comme le rayon ionique de Ca²⁺ est proche de celui de Na⁺, les composés polyanioniques à base de sodium peuvent être utilisés directement — ou modifiés — pour les cathodes de batteries à base de calcium. L’introduction de fluor peut renforcer davantage les effets inductifs, améliorant significativement la stabilité cyclique. Par exemple, Na₀.₅VPO₄.₈F₀.₇ conserve plus de 90 % de sa capacité après 500 cycles (Figures 4(c)–4(d)).
3.2 Matériaux Cathodiques de Type Conversion
Les cathodes de type conversion ont suscité un large intérêt en raison de leurs capacités théoriques ultra-élevées et de leurs excellentes densités de puissance. Les réactions de conversion impliquent la rupture et la reformulation des liaisons chimiques, accompagnées de la formation de nouvelles phases. Cela augmente non seulement considérablement l’utilisation des matériaux électroactifs, mais supprime également les contraintes strictes du réseau hôte, offrant une plus grande flexibilité dans la conception des matériaux. Les recherches actuelles sur les cathodes de type conversion se concentrent principalement sur les composés organiques, le soufre et les systèmes à base d’oxygène.

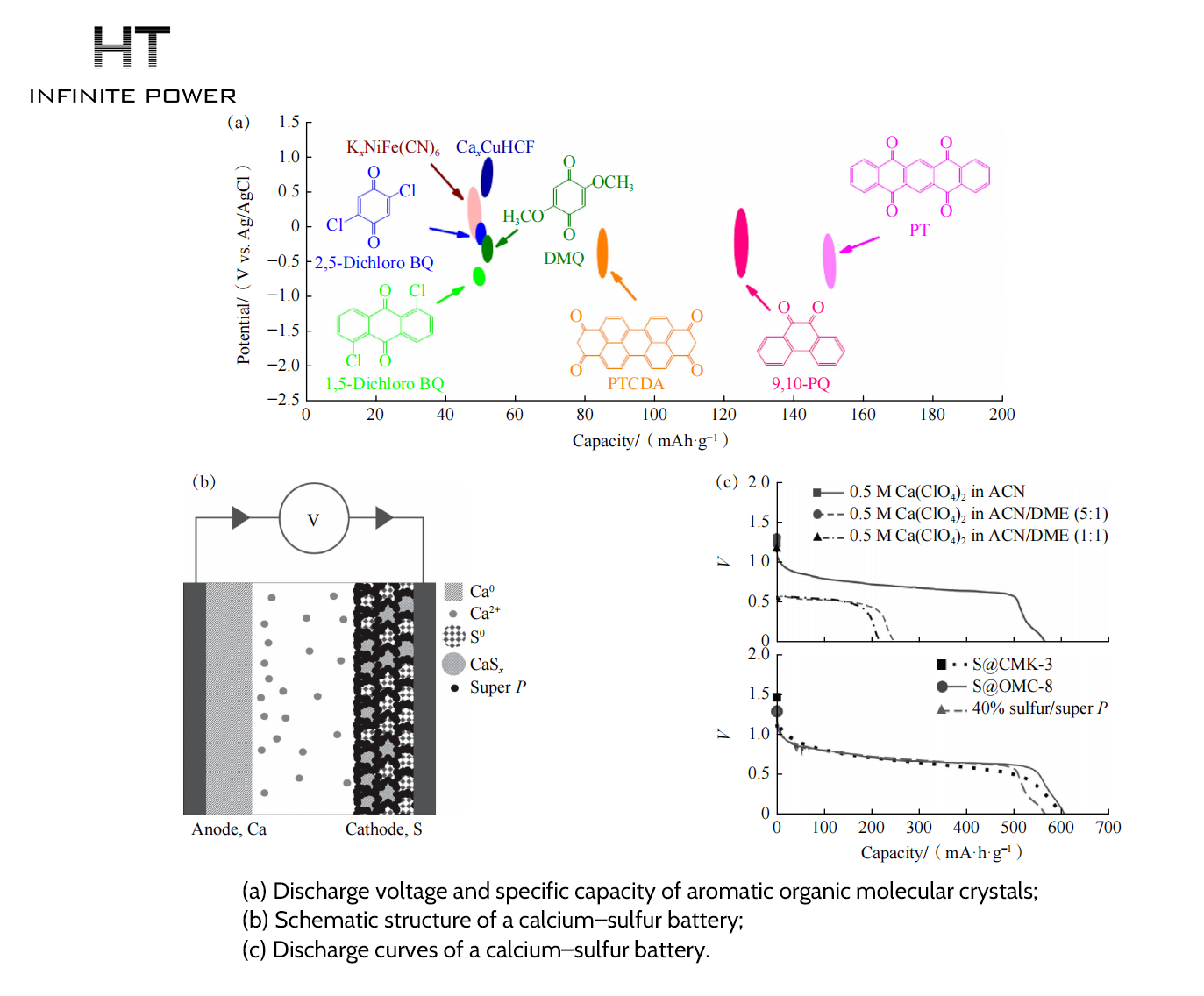

Composés Organiques : Les matériaux électrodes organiques sont devenus une direction de recherche importante pour les cathodes de batteries à base de calcium en raison de leur flexibilité, de conditions de synthèse douces et de leur riche modulabilité structurale et chimique. Ces matériaux peuvent atteindre des capacités spécifiques élevées à des tensions d’insertion relativement élevées. Selon la nature du stockage de charge, ils peuvent être classés en trois types : type n (ex. : composés carbonylés), type p (ex. : composés imines) et type bipolaire (ex. : composés nitroso) (Figure 5(a)). Les recherches actuelles sur les cathodes organiques se concentrent principalement sur les batteries aqueuses à ions calcium.
Soufre : Les batteries calcium–soufre (Ca–S) offrent une capacité théorique pouvant atteindre 1672 mAh·g⁻¹, tout en restant peu coûteuses et respectueuses de l’environnement. Les cathodes soufre/carbone mésoporeux peuvent fournir des capacités de décharge d’environ 600 mAh·g⁻¹ (Figures 5(b)–5(c)), tandis que les cathodes soufre/Ketjen black peuvent atteindre environ 760 mAh·g⁻¹.
Oxygène : Les batteries calcium–oxygène (Ca–O₂) possèdent la densité d’énergie théorique la plus élevée parmi les batteries à base de calcium. Ye et al. ont développé une batterie rechargeable Ca–O₂ capable d’un cyclage stable à température ambiante. En optimisant à la fois le système électrolytique et la structure des électrodes, ils ont efficacement amélioré la réversibilité et la stabilité cyclique de la batterie (Figure 6(a)).
À température ambiante, cette batterie exploite un mécanisme électrochimique unique à deux électrons, permettant la formation et la décomposition réversibles des produits de décharge, établissant ainsi une base théorique pour la conception pratique des batteries Ca–O₂ (Figure 6(b)). Fonctionnant à une densité de courant élevée de 1000 mA·g⁻¹ et à une capacité spécifique élevée de 500 mAh·g⁻¹, la batterie Ca–O₂ a réalisé 700 cycles stables à température ambiante, démontrant une excellente durée de vie cyclique (Figure 6(c)).
Ce travail surmonte les principales limitations des batteries Ca–O₂ traditionnelles, notamment la réversibilité à température ambiante, la stabilité de l’électrolyte et la durée de vie cyclique, et pose une base importante pour le développement des technologies de stockage d’énergie à base de calcium de prochaine génération à haute performance.
4. Exploration des applications des batteries à base de calcium
Les batteries à base de calcium, grâce à l’abondance du calcium, leur faible coût, leur densité énergétique théorique élevée et leur bon profil de sécurité, présentent un large potentiel d’application dans divers domaines de stockage d’énergie.
Dans l’électronique flexible et les dispositifs portables, les batteries à base de calcium associées à des matériaux d’électrode flexibles tels que les nanotubes de carbone et le graphène peuvent être développées en dispositifs de stockage d’énergie flexibles, légers et sûrs, pour des applications telles que la peau électronique, les textiles intelligents et les biosenseurs. Ye et al. ont été les premiers à appliquer une batterie Ca–O₂ dans des systèmes de stockage d’énergie portables, en construisant une nouvelle batterie fibreuse flexible.

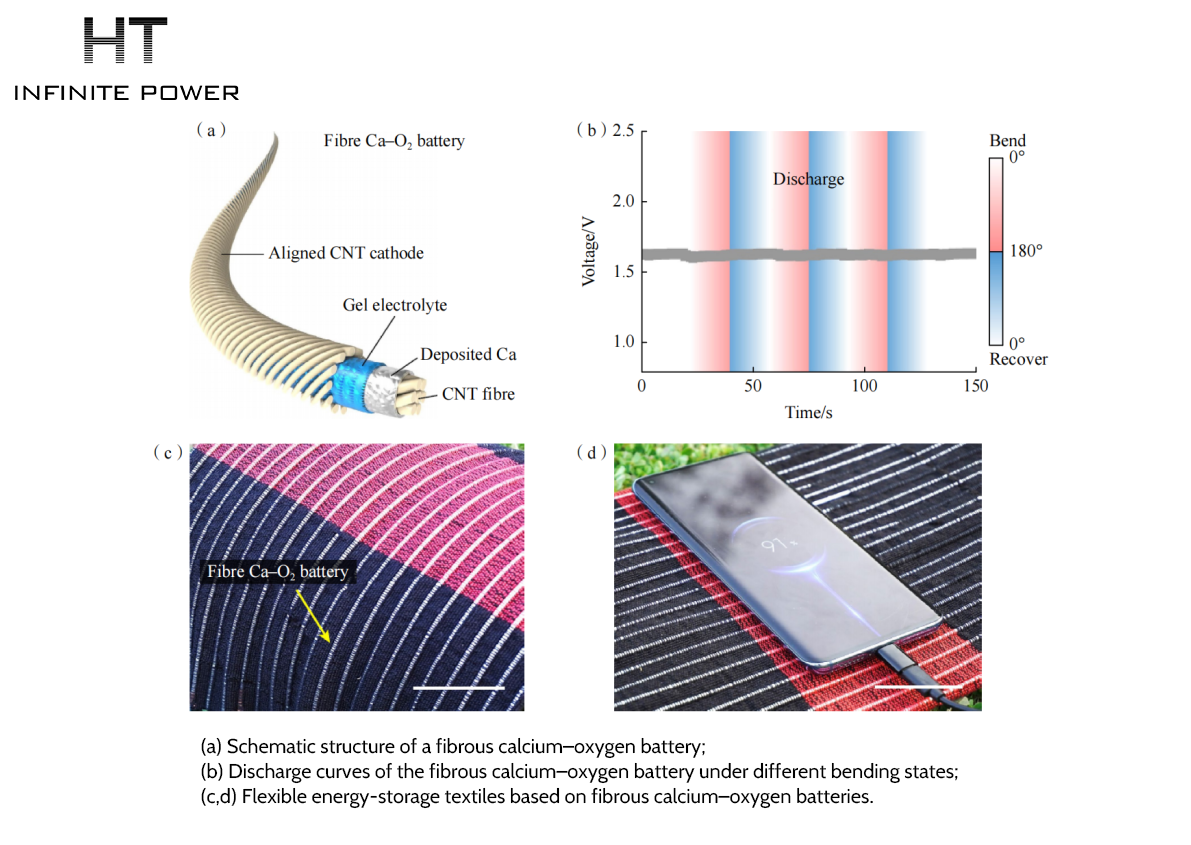

Cette batterie utilise une conception coaxiale, comprenant une anode en fibre de calcium métallique/nanotubes de carbone, une cathode fine en air à nanotubes de carbone orientés, et une couche d’électrolyte gel (Figure 7(a)).
Cette batterie utilise une conception coaxiale, comprenant une anode en fibre de calcium métallique/nanotubes de carbone, une cathode fine en air à nanotubes de carbone orientés, et une couche d’électrolyte gel (Figure 7(a)).
La batterie fibre fonctionne de manière stable sous des angles de flexion allant de 0° à 180° (Figure 7(b)). De plus, ces batteries fibreuses peuvent être tissées dans des textiles de stockage d’énergie respirants et très flexibles pour alimenter des appareils électroniques tels que les smartphones (Figures 7(c)–7(d)).
Dans les systèmes de stockage d’énergie à grande échelle et à faible coût, la large disponibilité du calcium et son faible coût d’extraction en font une solution particulièrement durable, adaptée aux applications sensibles au coût, telles que le stockage d’énergie renouvelable pour l’éolien et le solaire, ainsi que la régulation de la fréquence du réseau.
De plus, les batteries à base de calcium présentent des avantages uniques pour l’alimentation énergétique dans des conditions extrêmes. Pour des missions impliquant des engins spatiaux, des plateformes électriques en haute altitude ou des sondes extraterrestres, les systèmes énergétiques doivent souvent résister à de fortes fluctuations de température et à des environnements électromagnétiques complexes. Offrant une densité énergétique élevée et une sécurité robuste, les batteries à base de calcium constituent une technologie prometteuse pour l’exploration spatiale profonde future et l’alimentation énergétique en environnements extrêmes.
5. Conclusions et Perspectives
Bien que des progrès significatifs aient été réalisés dans la recherche sur les batteries à base de calcium, les applications pratiques restent confrontées à plusieurs défis. La densité de charge élevée et le grand rayon ionique du calcium entraînent une cinétique de diffusion lente dans les matériaux d’électrode, limitant la performance en puissance des batteries. Des problèmes tels que la passivation des anodes en calcium métallique et la stabilité des électrolytes nécessitent encore une optimisation. De plus, la capacité spécifique et la durée de vie en cycles des matériaux cathodiques peuvent être améliorées.
Les recherches futures pourraient se concentrer sur les axes suivants :
Développement de nouveaux électrolytes à haute stabilité pour optimiser la structure de solvatation des ions calcium et améliorer la cinétique interfaciale ;
Conception de matériaux d’électrode nanostructurés afin d’élargir les voies de diffusion des ions et de limiter l’expansion volumique ;
Exploration des effets synergiques entre ions multivalents et monovalents pour augmenter le potentiel redox et la capacité des matériaux d’électrode ;
Développement de batteries flexibles à base de calcium haute performance, adaptées aux appareils électroniques flexibles et aux dispositifs portables.
Conception de matériaux d’électrode nanostructurés afin d’élargir les voies de diffusion des ions et de limiter l’expansion volumique ;
Exploration des effets synergiques entre ions multivalents et monovalents pour augmenter le potentiel redox et la capacité des matériaux d’électrode ;
Développement de batteries flexibles à base de calcium haute performance, adaptées aux appareils électroniques flexibles et aux dispositifs portables.
Qu’est-ce que le contrôle de type grid-forming par rapport au contrôle de type grid-following ?
Qu'est-ce qu'un transformateur à semi-conducteurs (SST) ?
