As pessoas frequentemente dizem “a bateria resolve tudo” e podem querer dizer coisas diferentes. De um lado está a compensação de qualidade de energia (PQ) — trabalho rápido, em nível de forma de onda: cancelamento de harmônicos, estabilização de tensão, correção de desbalanceamento. Do outro lado está o peak shaving — deslocamento temporal da energia para reduzir encargos de demanda ou evitar upgrades caros da rede. Ambos podem ser serviços prestados por uma bateria, mas são distintos em objetivo, lógica de controle e impacto na vida útil da bateria. A seguir, detalho a diferença em termos de engenharia, dou exemplos concretos, mostro os contrastes de temporização e controle, e termino com orientações práticas de design e KPIs, para que você possa decidir o que priorizar caso a caso.
Definições rápidas e o problema que cada um resolve
Compensação de qualidade de energia (PQ): foca na “saúde” da forma de onda. Corrige ou mitiga desvios de curto prazo que prejudicam equipamentos ou violam normas da rede: harmônicos (corrente/tensão distorcida), flicker de tensão, baixo fator de potência e desbalanceamento de fases.
Objetivo: reduzir o THD, manter a tensão dentro de tolerâncias rígidas e impedir disparos de processos sensíveis.
Objetivo: reduzir o THD, manter a tensão dentro de tolerâncias rígidas e impedir disparos de processos sensíveis.
Peak shaving: foca em economia de energia e gestão de capacidade. Reduz o pico faturado ou contratado (kW) descarregando a bateria durante os poucos minutos ou horas que determinam encargos de demanda ou a capacidade de conexão à rede.
Objetivo: aparar o pico medido, minimizar exposição a encargos de demanda e postergar upgrades da rede.
Objetivo: aparar o pico medido, minimizar exposição a encargos de demanda e postergar upgrades da rede.
Ambos os serviços são importantes, mas são “animais diferentes” — um é rápido, sensível à forma de onda; o outro é baseado em agenda e centrado em energia.
Mecanismos técnicos — o que o BESS realmente faz
Compensação PQ: controle de forma de onda, harmônicos, suporte reativo, correção de desbalanceamento
Quando um BESS executa funções de PQ, ele se comporta como um laboratório ativo de eletrônica de potência: controladores internos de corrente rápidos atuam na faixa de milissegundos a subsegundos para injetar correntes compensatórias. Funções comuns incluem:

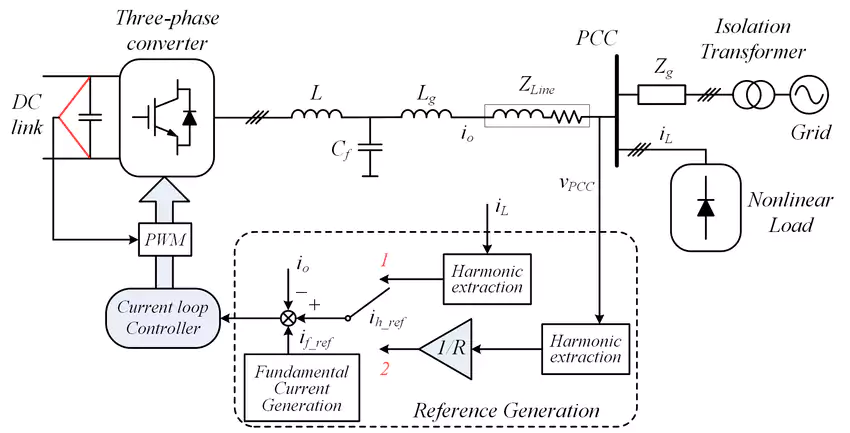

- Compensação de harmônicos: o inversor injeta componentes de corrente que cancelam frequências não fundamentais geradas por cargas (como drives de frequência variável, fornos elétricos). O inversor implementa compensação seletiva de harmônicos ou filtragem ativa.
Resultado: redução do THD no PCC e diminuição do aquecimento em transformadores e cabos.
- Potência reativa e regulação de tensão: controlando a fase da corrente injetada (controle de Q), um BESS pode fornecer suporte dinâmico de VAR, corrigir quedas de tensão e contribuir para a estabilidade da tensão. Isso é semelhante à função de um STATCOM, mas com a vantagem de contar com um buffer de energia.
- Correção de desbalanceamento: o controle trifásico e consciente de fases permite que o inversor redistribua correntes para reduzir os componentes de sequência negativa, diminuindo o aquecimento de motores e melhorando a qualidade do fornecimento.
Implicações de hardware: o trabalho de PQ exige largura de banda de controle de corrente elevada, altas taxas de amostragem e, às vezes, granularidade de controle por fase. Essas ações normalmente não descarregam grandes quantidades de energia armazenada (manipulam a corrente instantânea), mas exigem que o inversor seja rápido e dimensionado para rajadas curtas.
Fórmula compacta usada por engenheiros para dimensionamento reativo:
Q=P⋅(tanϕ1−tanϕ2)
onde φ₁ e φ₂ são os ângulos de fator de potência antes e depois da correção; esta equação mostra a injeção reativa (kVAr) necessária para deslocar o fator de potência.
Peak Shaving: Agendamento de Energia, Controle de Rampa e Lógica de Janela de Demanda
O peak shaving utiliza a bateria como um buffer de energia ao longo de janelas de faturamento pré-definidas (por exemplo, intervalos de 15 a 60 minutos). A lógica básica é:
- Detectar um pico iminente (baseado em previsão ou em limite de threshold).
- Despachar energia armazenada para reduzir a potência líquida do site, de modo que o pico medido fique abaixo do alvo definido.
- Recarregar durante períodos de menor demanda ou a partir de geração local (ex.: PV).
Isso exige um EMS com funcionalidades de previsão, gerenciamento do SOC (State of Charge) e regras de prioridade para evitar recarga durante um novo pico. O peak shaving estressa a bateria em termos de energia (kWh), impactando diretamente o ciclo de vida do sistema.
Cronometragem, camadas de controle e conflitos de prioridade
As duas funções operam em escalas de tempo e camadas de controle diferentes:
- Compensação de PQ: loops de controle internos, milissegundos a segundos. A resposta deve ser imediata. Prioridade é segurança e proteção do equipamento. As ações de PQ geralmente não consomem energia significativa, mas podem exigir correntes instantâneas altas.
- Peak shaving: minutos a horas. A resposta é planejada; o EMS agenda as janelas de despacho e gerencia o SOC. Aqui, o throughput de energia domina.
Conflito: quando ambos os serviços são exigidos simultaneamente, pode ocorrer competição por recursos. Exemplo: um site industrial precisa de suporte reativo durante uma janela de peak shaving. Se a bateria já estiver próxima do limite inferior de SOC para cortar demanda, pode não ter folga suficiente para fornecer correntes reativas (mesmo que geralmente derivadas da capacidade instantânea do inversor, ainda consomem margem e potência).
Portanto, stacks de controle práticos incluem arbitragem de prioridade: normalmente, PQ e funções de segurança têm precedência sobre despacho econômico. Um bom sistema reserva uma margem de SOC para contingências de PQ (ex.: 5–15%) e implementa regras de curtailment rápido para evitar violações de códigos da rede.
Portanto, stacks de controle práticos incluem arbitragem de prioridade: normalmente, PQ e funções de segurança têm precedência sobre despacho econômico. Um bom sistema reserva uma margem de SOC para contingências de PQ (ex.: 5–15%) e implementa regras de curtailment rápido para evitar violações de códigos da rede.
Exemplos do Mundo Real
Fábrica com partidas pesadas de motores — PQ em primeiro lugar
Uma oficina de estampagem automotiva sofre com quedas de tensão e superaquecimento de motores devido a correntes repetitivas de partida elevada. Nesse caso, um BESS configurado para compensação de PQ (injeção rápida de corrente, mitigação de sequência negativa) previne desligamentos indesejados e reduz o aquecimento do transformador. O ciclo de bateria é mínimo; o inversor absorve e fornece potência instantânea para moldar a forma de onda.
Economia: interrupções de produção evitadas e redução de manutenção — não há economia direta na tarifa de demanda.
Economia: interrupções de produção evitadas e redução de manutenção — não há economia direta na tarifa de demanda.
Supermercado ou câmara frigorífica — peak shaving em primeiro lugar
Um supermercado enfrenta penalidades mensais de demanda devido a um pico breve de refrigeração à noite. Uma bateria de 215 kWh, programada para descarregar durante a janela de faturamento de 30–60 minutos, reduz o pico medido, gerando economia previsível na conta de energia. Questões de PQ são secundárias, a menos que múltiplos compressores provoquem flicker; nesse caso, é necessária uma estratégia de controle híbrido (PQ rápido durante partidas de compressores, despacho programado de energia para janelas de pico).
Como dimensionar e operar um BESS quando ambos os serviços são necessários
Projetistas frequentemente precisam balancear: comprar capacidade extra do inversor para picos de PQ ou capacidade energética maior para peak shaving. Passos práticos:
- Definir prioridades de serviço: classificar segurança/PQ, obrigações contratuais (redução de demanda) e empilhamento de receita. Sempre priorize serviços de PQ de proteção nas regras.
- Especificar ratings contínuos e de sobrecarga do inversor: eventos de PQ demandam corrente intensa, mas curta. Garantir que o inversor suporte sobrecargas de curto prazo e margens térmicas adequadas.
- Reservar folga de SOC: definir bandas operacionais de SOC com reserva para PQ de emergência (ex.: manter 10–15% de SOC que o EMS não pode despachar para fins econômicos).
- Modelar ciclos e degradação da bateria: incluir ciclos esperados de PQ e peak shaving para prever perda de capacidade e custos de substituição.
- Coordenar proteção e controle: a compensação de harmônicos pode afetar o comportamento de relés — testar sequências FAT/SAT junto com as configurações de proteção.
Verificação simples do ciclo de vida: Se ações de PQ causarem fluxo de corrente adicional equivalente a X% do ciclo anual, inclua isso no LCOS (Levelized Cost of Storage) e nas negociações de garantia.
KPIs, medições e linguagem contratual para usar com fornecedores
Medir e contratar os resultados que importam:
- Para PQ: THD no PCC (%), desvio de tensão (±V), Fator de Desequilíbrio de Tensão (VUF %), número de desligamentos indesejados por ano.
- Para Peak Shaving: redução do pico em kW, energia deslocada em kWh por período de faturamento, ciclos/mês e economia líquida $/mês.
- Para ciclo de vida: ciclos até o fim da garantia, taxa de degradação por calendário, e medidas de reparo para déficit de capacidade.
- Sugestão de cláusula contratual: "O fornecedor garante a resposta transitória do inversor e a redução de THD para X% sob espectro de carga Y durante FAT/SAT; medidas incluem substituição proporcional ou pagamentos por desempenho."
Conclusão — regras práticas de ouro
- Se o foco é a estabilidade de processos ou equipamentos sensíveis: priorize compensação de PQ. O valor está na continuidade operacional, não na economia tarifária.
- Se o principal problema do site são encargos de demanda mensal: priorize peak shaving e trate PQ como serviço secundário.
- Projete para ambos quando possível: escolha um inversor com controle de corrente rápido e capacidade de sobrecarga suficiente, e defina reservas de SOC para que funções de PQ nunca prejudiquem o despacho econômico.
- Sempre teste em campo: dinâmicas de PQ são específicas do local. FAT/SAT com injeção de harmônicos, partidas de motores e relés de proteção reais é obrigatório.
A compensação de qualidade de energia e o peak shaving são complementares, não intercambiáveis — mas exigem arquiteturas diferentes, tempos de controle diferentes e pensamento comercial distinto. Trate PQ como um serviço protetivo e prioritário e o peak shaving como o motor econômico; quando a pilha de controle respeita ambos, a bateria se torna tanto guardiã quanto gestora econômica do site.
