O que é um PCS de conexão direta em alta tensão?
2026-05-20
Os Sistemas de Conversão de Energia de Alta Tensão com Conexão Direta (HVDC PCS) estão cada vez mais reconhecidos como uma tecnologia transformadora em projetos modernos de armazenamento de energia. Ao contrário das configurações tradicionais de PCS de baixa tensão, que frequentemente dependem de arranjos em cascata ou modulares, o HVDC PCS permite integração direta à rede AC, simplificando a arquitetura e melhorando a eficiência geral do sistema. Este artigo explora os princípios, considerações de projeto, vantagens e aplicações práticas do HVDC PCS.
Compreendendo os fundamentos do HVDC PCS
No seu núcleo, um HVDC PCS cumpre a mesma função básica de qualquer sistema de conversão de energia: converte a eletricidade DC das baterias em eletricidade AC compatível com a rede e vice-versa. O que diferencia o HVDC PCS é a sua capacidade de operar em níveis de alta tensão — tipicamente na faixa de centenas de volts até mais de um quilovolt — sem a necessidade de estágios intermediários de baixa tensão.
Essa arquitetura elimina a necessidade de múltiplos conversores de baixa tensão e grandes transformadores elevadores, resultando em um sistema mais compacto e eficiente. Para armazenamento em larga escala industrial ou utilitário, esses benefícios se traduzem em menores perdas, instalação mais simples e prazos de implementação mais rápidos.

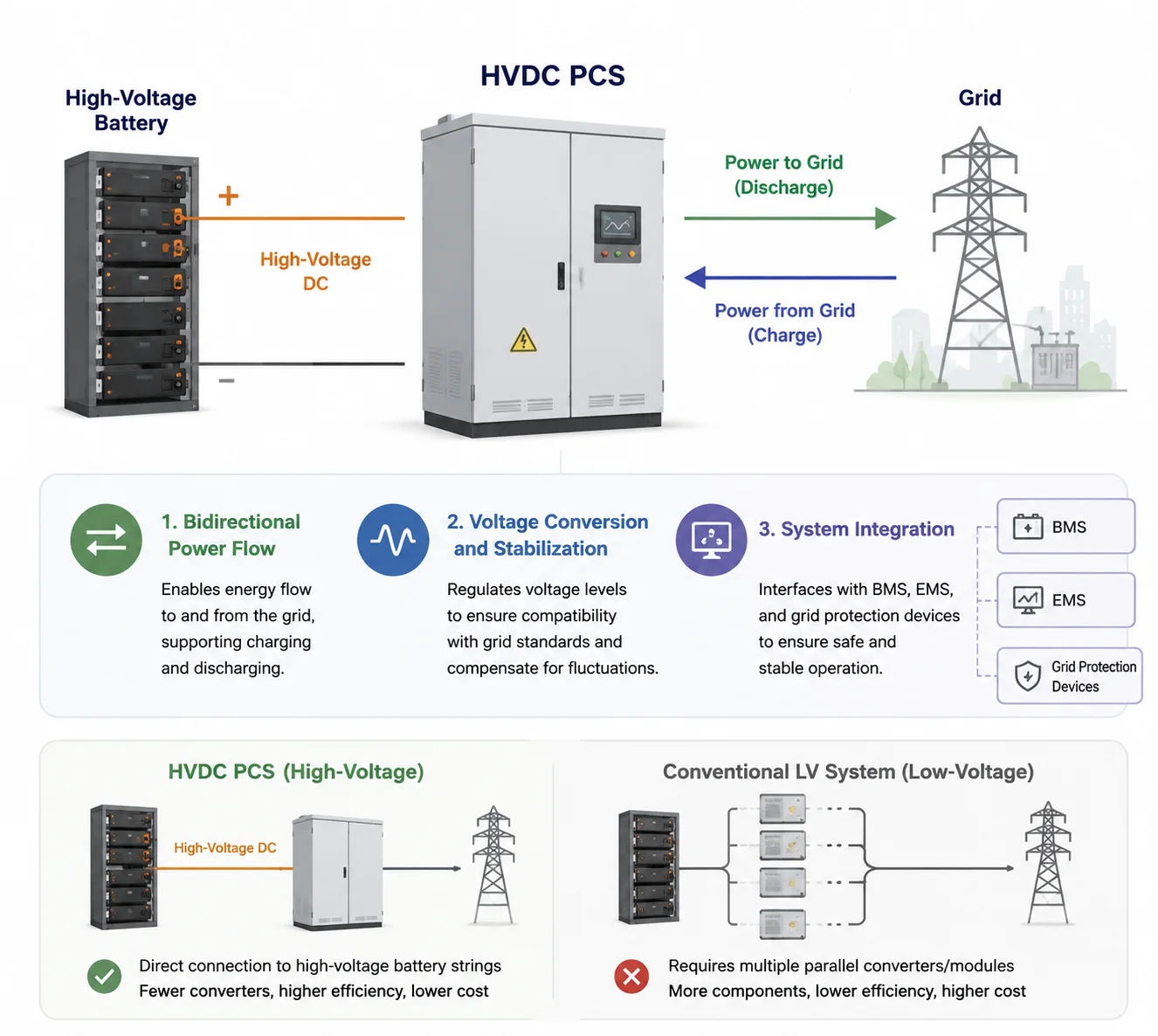

Como funciona o HVDC PCS
O HVDC PCS utiliza dispositivos semicondutores avançados, como IGBTs e MOSFETs de SiC, para gerenciar eficientemente a entrada e saída DC de alta tensão. O sistema desempenha três funções principais:
1.Fluxo de energia bidirecional: Permite que a energia flua para a rede e dela, suportando tanto operações de carga quanto de descarga.
2.Conversão e estabilização de tensão: Regula os níveis de tensão para garantir compatibilidade com os padrões da rede, compensando flutuações na oferta ou demanda.
3.Integração do sistema: Interfere com sistemas de gerenciamento de baterias (BMS), sistemas de gerenciamento de energia (EMS) e dispositivos de proteção de rede para manter operação segura e estável.
2.Conversão e estabilização de tensão: Regula os níveis de tensão para garantir compatibilidade com os padrões da rede, compensando flutuações na oferta ou demanda.
3.Integração do sistema: Interfere com sistemas de gerenciamento de baterias (BMS), sistemas de gerenciamento de energia (EMS) e dispositivos de proteção de rede para manter operação segura e estável.
Na prática, uma unidade HVDC PCS pode conectar-se diretamente a strings de baterias de alta tensão, reduzindo o número de conversores necessários em comparação com um sistema convencional de baixa tensão, que normalmente exige múltiplos módulos paralelos.
Principais Vantagens do HVDC PCS (Conexão Direta de Alta Tensão)
O HVDC PCS oferece diversas vantagens que o tornam especialmente adequado para armazenamento de energia em larga escala:
- Maior Eficiência: A eliminação das etapas intermediárias de conversão de tensão reduz as perdas totais de energia, frequentemente aumentando a eficiência de ciclo completo em 1–3% em comparação com sistemas de baixa tensão equivalentes.
- Redução de Espaço Ocupado: Menos módulos conversores e transformadores diminuem a área total do sistema, liberando espaço no local e reduzindo custos de engenharia civil.
- Arquitetura Simplificada: A conexão direta de alta tensão simplifica a fiação, reduz interfaces elétricas e minimiza pontos de falha.
- Implantação Mais Rápida: Com menos componentes e montagem menos complexa, os prazos de instalação são encurtados, acelerando a entrada em operação do projeto.
A experiência operacional em projetos de escala utilitária demonstra que o HVDC PCS pode gerenciar com confiabilidade centenas de megawatts de potência, mantendo altos padrões de segurança e controle.
Comparando PCS Convencional e HVDC PCS (Conexão Direta de Alta Tensão)
Para entender por que o HVDC PCS representa uma mudança no design de sistemas, é útil compará-lo com o PCS convencional de baixa tensão:
| Recurso | PCS Convencional | HVDC PCS (Conexão Direta de Alta Tensão) |
|---|---|---|
| Nível de Tensão | Tipicamente 400–800 V |
1.000–1.500 V ou superior
|
| Módulos Conversores | Múltiplos módulos de baixa tensão em série | Um único módulo de alta tensão por string |
| Transformador Elevador | Frequentemente necessário | Normalmente desnecessário |
| Eficiência | Levemente menor devido às múltiplas conversões | Maior eficiência de ciclo completo, menores perdas |
| Espaço Ocupado | Maior devido a múltiplos módulos e transformadores | Menor, layout mais compacto |
| Complexidade do Sistema | Mais cabeamento e interfaces de controle | Mais simples, menos pontos de conexão |
| Aplicações | Armazenamento industrial ou comercial de pequeno a médio porte | Sistemas industriais de alta capacidade e escala utilitária |
Esta comparação destaca como o HVDC PCS reduz a complexidade do sistema enquanto mantém ou melhora o desempenho. Ao conectar diretamente strings de baterias de alta tensão à rede AC, o sistema evita perdas em cascata, simplifica esquemas de proteção e facilita implantações em grande escala.

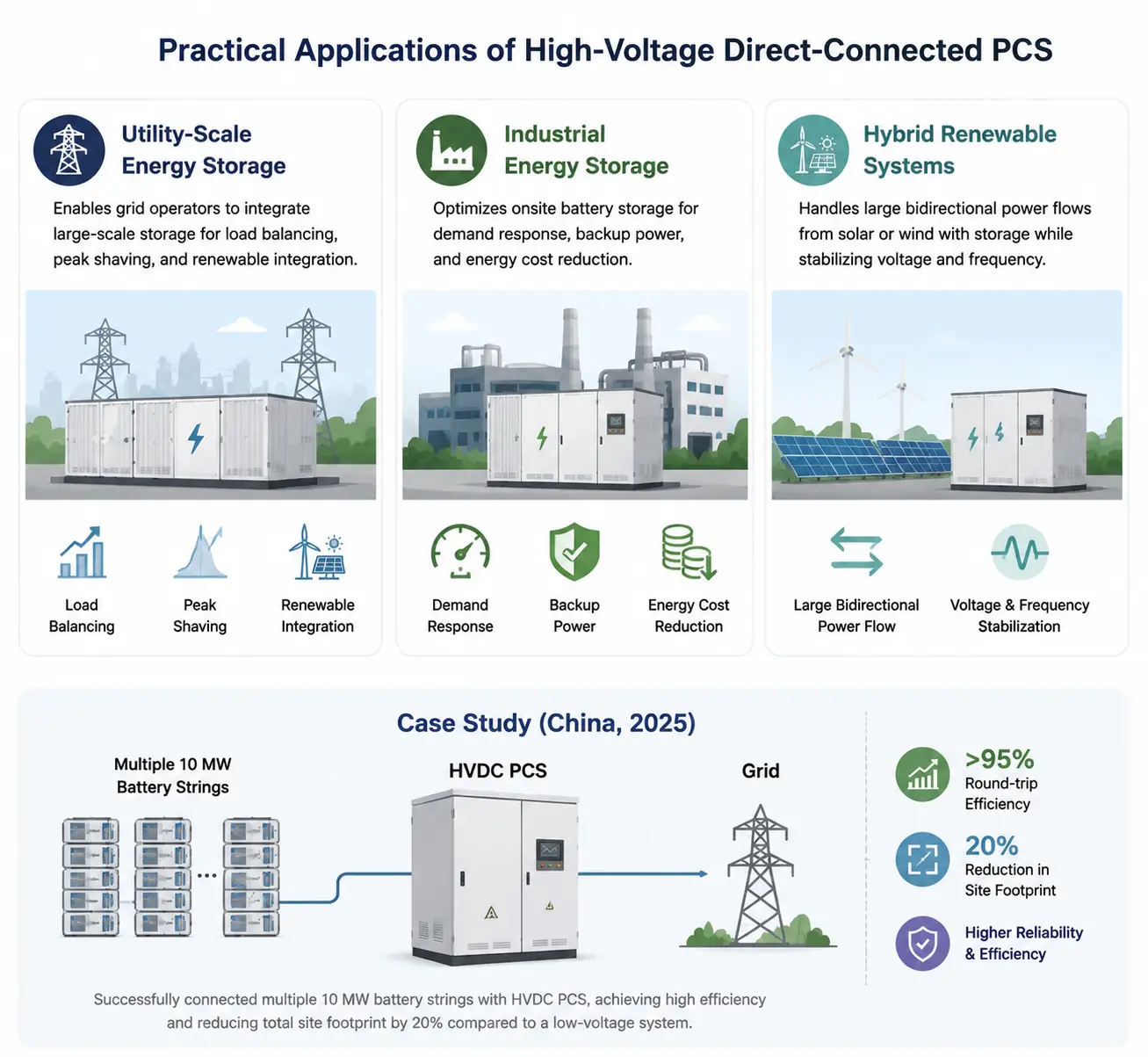

Aplicações Práticas e Estudos de Caso
O HVDC PCS é especialmente adequado para cenários onde eficiência, espaço e confiabilidade são críticos. Aplicações notáveis incluem:
- Armazenamento de Energia em Escala Utilitária: O HVDC PCS permite que operadores de rede integrem centenas de megawatts de armazenamento com perdas mínimas, apoiando o balanceamento de carga, o pico de demanda e a integração de fontes renováveis.
- Armazenamento de Energia Industrial: Grandes instalações industriais se beneficiam do HVDC PCS ao otimizar o armazenamento de baterias no local para resposta à demanda, energia de backup e redução de custos energéticos.
- Sistemas Híbridos Renováveis: Fazendas solares ou eólicas combinadas com armazenamento de alta capacidade utilizam o HVDC PCS para gerenciar grandes fluxos bidirecionais enquanto estabilizam tensão e frequência.
Por exemplo, uma implantação em escala utilitária na China em 2025 conectou com sucesso várias strings de baterias de 10 MW usando HVDC PCS, alcançando eficiência de ciclo completo acima de 95% e reduzindo a área total do site em 20% em comparação com um sistema de baixa tensão.
Considerações Operacionais
Embora o HVDC PCS ofereça muitos benefícios, algumas questões técnicas devem ser cuidadosamente abordadas:
- Gestão Térmica: Conversores de alta tensão geram calor significativo, exigindo sistemas avançados de resfriamento e posicionamento cuidadoso dos módulos para evitar pontos quentes.
- Coordenação de Proteção: A operação em alta tensão requer configurações de proteção precisas, incluindo sobrecorrente, curto-circuito e sistemas de aterramento.
- Conformidade com a Rede: A interconexão com a rede elétrica deve atender aos padrões locais de regulação de tensão, resposta de frequência e proteção anti-ilhamento.
- Manutenção e Monitoramento: A redução do número de componentes simplifica a manutenção, mas os sistemas de monitoramento devem fornecer visibilidade em tempo real das strings de alta capacidade para prevenir desequilíbrios ou falhas.
Ao abordar esses fatores cuidadosamente, os operadores podem garantir que os sistemas HVDC PCS alcancem confiabilidade e segurança a longo prazo.
Conclusão
O HVDC PCS representa uma evolução significativa no design de sistemas de armazenamento de energia. Ao conectar diretamente strings de baterias de alta tensão à rede AC, elimina conversões desnecessárias, reduz a área ocupada e aumenta a eficiência do sistema. Comparado aos PCS de baixa tensão convencionais, oferece uma solução mais simples e escalável para aplicações industriais e de grande escala.
Experiências de implantações recentes confirmam que o HVDC PCS não é apenas uma melhoria teórica — ele proporciona ganhos mensuráveis em eficiência, velocidade de instalação e confiabilidade operacional. À medida que os projetos de armazenamento de energia continuam a crescer em escala e complexidade, o HVDC PCS está posicionado para se tornar um padrão em sistemas de alto desempenho e grande porte.
