Wat is een dubbele voeding en een dubbel circuitsysteem in energieopslagsystemen?
2026-04-15
In de energietechniek worden “dubbele voeding” (dual-circuit power supply) en “dubbele bronvoeding” (dual-source power supply) vaak gebruikt alsof ze hetzelfde betekenen. In gesprekken gebeurt dat voortdurend. In echte projecten is het verschil echter belangrijk. Het ene gaat over twee onafhankelijke routes waarlangs elektriciteit een belasting kan bereiken. Het andere gaat over twee onafhankelijke energiebronnen die de belasting kunnen ondersteunen als één bron uitvalt.
Dat verschil lijkt klein, totdat je het toepast binnen een energieopslagsysteem. Dan wordt het zeer praktisch. Een batterijopslagsysteem is niet alleen een batterijcabinet en een PCS. Het is een volledige installatie met besturingssystemen, hulplasten, communicatie, koeling, brandbeveiliging, beveiligingsrelais en vaak een directe koppeling met het net. Al deze onderdelen hebben een continue en stabiele voeding nodig. Als de hulpsystemen uitvallen, kan het hele systeem onbeschikbaar worden, zelfs als de batterij zelf nog volledig in orde is.
Daarom zie je dubbele circuits en dubbele bronconfiguraties zo vaak terug in opslagprojecten. Ze zijn er niet voor de vorm. Ze zijn essentieel omdat betrouwbaarheid, continuïteit en veilige werking onderdeel zijn van het verdienmodel.
Waarom het verschil in de eerste plaats belangrijk is
Een dual-circuit voeding betekent dat één belasting wordt gevoed via twee onafhankelijke lijnen, meestal afkomstig van twee verschillende feeders of van twee afzonderlijke bussecties binnen hetzelfde onderstation. Het belangrijkste punt is dat deze twee circuits gescheiden paden zijn. Als één uitvalt, kan de andere het overnemen.
Een dual-source voeding gaat een stap verder. Hier wordt de belasting gevoed door twee elektrisch onafhankelijke bronnen. Deze bronnen kunnen afkomstig zijn van verschillende onderstations, een netaansluiting gecombineerd met een noodgenerator, of een netaansluiting gecombineerd met een andere onafhankelijke back-upbron. De nadruk ligt dus niet alleen op het pad, maar op de bron zelf.
Dit verschil is gemakkelijk over het hoofd te zien tijdens ontwerpoverleggen, vooral wanneer de focus ligt op het operationeel houden van een energieopslagsysteem. Maar het onderscheid wordt belangrijk zodra je een fundamentelere vraag stelt: als een deel van het upstream-systeem faalt, heb ik dan nog een echte back-upbron, of slechts een alternatieve route naar dezelfde kwetsbaarheid?
Met andere woorden: een dual-circuit voeding verbetert de betrouwbaarheid van het traject. Een dual-source voeding verbetert de betrouwbaarheid van de bron. In een energieopslagproject kunnen beide nodig zijn, maar ze lossen verschillende problemen op.
Hoe een dual-circuit voeding werkt in energieopslagsystemen
Een dual-circuit voeding wordt vaak toegepast om ervoor te zorgen dat de opslaginstallatie zelf kan blijven functioneren onder normale netcondities en tijdens onderhoud of storingen op één feeder. Een typische configuratie bestaat uit twee inkomende lijnen, afkomstig van twee verschillende onderstations of van twee bussecties binnen hetzelfde onderstation. Elke lijn kan de belasting van de site ondersteunen, en het systeem kan indien nodig tussen beide schakelen.
Dit is vooral belangrijk voor grotere energieopslagsystemen, omdat de hulpsystemen allesbehalve klein zijn. HVAC-units, besturingskasten, communicatieapparatuur, brandbeveiligingssystemen, verlichting, beveiliging en delen van de PCS-infrastructuur hebben allemaal een ononderbroken voeding nodig. Als één feeder uitvalt, mag de site zijn besturingslaag niet verliezen alleen omdat één inkomende lijn een probleem heeft.
Waarom opslaginstallaties waarde hechten aan feeder-redundantie
Een batterijsysteem kan fysiek nog beschikbaar zijn wanneer één inkomende lijn uitvalt, maar dat betekent niet automatisch dat de installatie veilig kan blijven werken. De PCS heeft mogelijk besturingsvoeding nodig. De BMS moet blijven monitoren. Het thermisch systeem moet de batterij binnen een veilige temperatuurrange houden. Zelfs een korte onderbreking van de hulpspanning kan alarmen veroorzaken of de installatie dwingen in een beperkte bedrijfsmodus te gaan.
De waarde van een dual-circuit voeding zit dus niet alleen in “meer elektriciteit”. Het gaat om operationele continuïteit. Het helpt voorkomen dat een probleem op één feeder uitgroeit tot een onderbreking van de hele installatie.
Wat een dual-circuit voeding niet is
Het is niet hetzelfde als twee volledig onafhankelijke energiebronnen. Als beide lijnen gevoed worden door dezelfde upstream-bron of een gedeeld kwetsbaar punt hebben, blijft er een gemeenschappelijke afhankelijkheid bestaan. Daarom moeten engineers voorzichtig zijn met het inschatten van de redundantie. Een dual-circuit configuratie is nuttig, maar slechts zo sterk als de onafhankelijkheid van het upstream-ontwerp.
In de praktijk moet het projectteam altijd nagaan of de twee circuits daadwerkelijk onafhankelijk zijn op de manier die het project vereist. Soms is dat het geval. Soms is de redundantie slechts gedeeltelijk. Dat verschil wordt pas echt zichtbaar wanneer het systeem in bedrijf is.
Hoe een dual-source voeding het betrouwbaarheidsbeeld verandert
Een dual-source voeding is een sterker concept omdat het zich richt op twee onafhankelijke energiebronnen, niet alleen op twee paden. Voor energieopslagprojecten kan dat betekenen: netaansluiting plus generator, netaansluiting plus een feeder van een ander onderstation, of netaansluiting plus een lokale back-upbron die overneemt wanneer de hoofdvoeding wegvalt.
Dit wordt vooral belangrijk wanneer de opslaginstallatie een echte upstream-storing moet kunnen overleven. Een dual-circuit configuratie kan nog steeds beide lijnen verliezen als de fout zich vóór het splitsingspunt bevindt. Een dual-source configuratie heeft een grotere kans om het systeem operationeel te houden, omdat het niet afhankelijk is van één enkele energiebron.
Daarom worden dual-source configuraties vaak toegepast in opslagprojecten met hogere betrouwbaarheidseisen. In sommige installaties is het doel niet alleen om de batterij opgeladen te houden, maar om de volledige site operationeel te houden zodat het opslagsysteem griddiensten, lokale back-up of dispatchverplichtingen kan blijven ondersteunen.
De opslaginstallatie is niet altijd alleen een belasting — soms is het infrastructuur
Dit is een punt dat vaak over het hoofd wordt gezien. In een opslagproject is de batterij niet het enige belangrijke onderdeel. De installatie zelf is een systeem dat energie nodig heeft om operationeel te blijven. Als de site zijn hulpspanning verliest, kan de batterij theoretisch nog in orde zijn, maar praktisch onbruikbaar worden.
Daarom wordt een dual-source voeding vaak gecombineerd met automatische omschakellogica. Als de hoofdbron uitvalt, moet de back-upbron snel genoeg overnemen om de essentiële functies van de installatie te behouden. In sommige gevallen kan het systeem een korte onderbreking verdragen. In andere gevallen niet. Dat hangt af van hoe het opslagsysteem wordt ingezet.
Waar ATS en STS in dit geheel passen
Een dual-circuit of dual-source ontwerp is alleen effectief als het systeem correct kan omschakelen. Daar komen ATS en STS in beeld.
Een ATS (automatic transfer switch) schakelt de belasting over van de ene bron naar de andere wanneer de voorkeursbron uitvalt. Het is betrouwbaar, relatief eenvoudig en geschikt voor veel opslagtoepassingen waarbij een korte onderbreking acceptabel is. De omschakeltijd ligt meestal in seconden, niet in milliseconden.

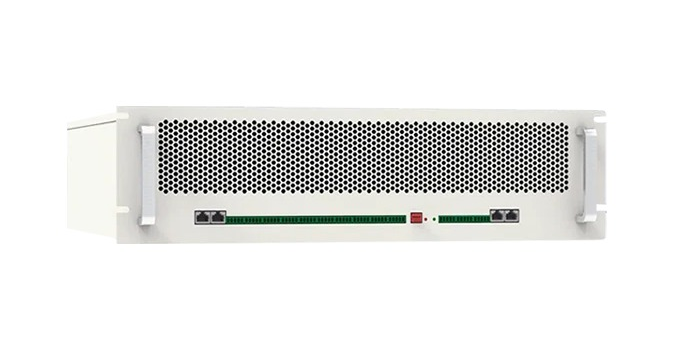

Een STS (static transfer switch) werkt anders. Het gebruikt vermogenselektronica om veel sneller te schakelen, vaak in milliseconden. Daardoor is het geschikt voor gevoelige belastingen waarbij zelfs een korte onderbreking niet acceptabel is.
In energieopslagsystemen is dit onderscheid belangrijk omdat sommige belastingen tolerant zijn en andere niet. Een besturingskast kan een korte onderbreking overleven. Een gevoelig communicatienetwerk of kritische hulplast mogelijk niet. De engineer moet bepalen hoe snel de omschakeling moet gebeuren en op basis daarvan de juiste oplossing kiezen.
ATS draait om continuïteit; STS om vrijwel onmiddellijke continuïteit
Dit onderscheid is praktisch bruikbaar. Een ATS is meestal voldoende wanneer de installatie een korte onderbreking kan opvangen. Een STS wordt belangrijk wanneer zelfs een zeer korte spanningsonderbreking vermeden moet worden. Met andere woorden: een ATS biedt een praktische back-uproute, terwijl een STS zorgt voor een veel vloeiendere overgang.
De keuze is niet alleen technisch. Ze beïnvloedt kosten, complexiteit, onderhoud en het gedrag van het systeem bij storingen. Projecten met hogere continuïteitseisen rechtvaardigen vaak een STS. Projecten met eenvoudigere hulplasten hebben die mogelijk niet nodig.
Waarom energieopslagsystemen vaak beide vormen van voeding nodig hebben
In de praktijk worden dual-circuit en dual-source voedingen vaak samen toegepast in plaats van als alternatieven. Een opslaginstallatie kan onder normale omstandigheden via twee circuits worden gevoed en daarnaast nog steeds beschikken over een back-upbron voor echte storingssituaties.
Deze gelaagde aanpak is logisch, omdat niet elke storing hetzelfde is.
Soms valt één feeder uit tijdens onderhoud.
Soms schakelt een beveiliging of automaat uit.
Soms valt de volledige upstream netvoorziening weg.
Soms moet de installatie zelf overschakelen naar een generator of een andere onafhankelijke bron.
Soms schakelt een beveiliging of automaat uit.
Soms valt de volledige upstream netvoorziening weg.
Soms moet de installatie zelf overschakelen naar een generator of een andere onafhankelijke bron.
Een goed ontworpen energieopslagproject moet meer dan één van deze situaties kunnen opvangen. Daarom is een gelaagde voedingsstrategie in de praktijk vaak effectiever dan vertrouwen op één enkel back-upconcept.
Waar deze configuraties worden toegepast in energieopslag
De toepassingen zijn breed, maar de onderliggende logica blijft hetzelfde. Grootschalige netgekoppelde opslagprojecten hebben vaak dual-circuit of dual-source configuraties nodig om de hulpsystemen operationeel te houden. Commerciële en industriële opslagsystemen gebruiken ze om de continuïteit van kritische belastingen te waarborgen of om demand management zonder onderbreking te ondersteunen. Microgrids maken er vaak gebruik van omdat redundantie een kernonderdeel van hun ontwerp is.
In veel gevallen wordt van het opslagsysteem verwacht dat het meer doet dan alleen laden en ontladen. Het kan worden ingezet voor peak shaving, frequentieregeling, noodstroomvoorziening of het afvlakken van hernieuwbare energie. Als de installatie offline gaat door één upstream probleem, vallen al deze functies weg. Daarom wordt de betrouwbaarheid van de voeding een essentieel onderdeel van de waardepropositie.
.
Waarom hulpsystemen meer aandacht verdienen dan ze meestal krijgen
De focus ligt vaak op batterijcapaciteit, PCS-efficiëntie of round-trip performance. Dat zijn belangrijke factoren. Maar de hulpsystemen vormen vaak de zwakste schakel die de hele installatie kan stilleggen. Koeling, beveiliging, communicatie en monitoring hebben allemaal voeding nodig. Zonder deze systemen kan de opslaginstallatie haar functie niet veilig of betrouwbaar uitvoeren.
Daarom worden dual-circuit en dual-source strategieën vaak in de eerste plaats rond de hulpsystemen ontworpen. Als het besturingssysteem operationeel blijft, heeft de rest van de installatie nog een kans om te blijven functioneren. Als de besturingslaag uitvalt, verliest het project veel meer dan alleen een paar ondersteunende functies.
Hoe engineers de juiste configuratie moeten kiezen
Het juiste antwoord is niet altijd “kies de meest redundante oplossing”. Meer redundantie helpt, maar brengt ook extra kosten en complexiteit met zich mee. De betere vraag is: welk type onderbreking kan het project verdragen, en welk niveau van onafhankelijkheid is werkelijk nodig?
Als het project zich vooral richt op onderhoudsflexibiliteit en betrouwbaarheid van lokale feeders, kan een dual-circuit voeding voldoende zijn. Als de installatie bestand moet zijn tegen echte upstream storingen, is een dual-source voeding doorgaans de sterkere keuze. Als de belastingen zeer gevoelig zijn, kan een ATS te traag zijn en wordt een STS geschikter.
Hier speelt ook de operationele rol van het project een belangrijke factor. Een opslaginstallatie die alleen als back-up dient, heeft andere continuïteitseisen dan een systeem dat netondersteuning biedt of een microgrid met kritische belastingen. Er bestaat geen universele oplossing. De juiste configuratie hangt af van de functie die het opslagsysteem moet vervullen.
Conclusie
Dual-circuit en dual-source voedingen verbeteren beide de betrouwbaarheid, maar doen dat op verschillende manieren. Een dual-circuit voeding biedt twee afzonderlijke routes voor elektriciteit. Een dual-source voeding biedt twee onafhankelijke bronnen van elektriciteit. In een energieopslagsysteem bepaalt dit verschil hoe de installatie omgaat met feederstoringen, upstream uitval, onderhoudssituaties en onderbrekingen in de hulpspanning.
ATS en STS zijn de praktische componenten die deze configuraties mogelijk maken. Een ATS verzorgt standaard omschakelingen. Een STS maakt snellere, gevoeligere overgangen mogelijk. Samen zorgen ze ervoor dat energieopslagsystemen beschikbaar blijven wanneer betrouwbaarheid echt cruciaal is.
Voor energieopslag is dit geen klein elektrotechnisch detail. Het is een essentieel onderdeel van hoe de installatie operationeel blijft, haar batterij-assets beschermt en de diensten levert waarvoor ze is ontworpen.
