Wat is een communicatieprotocol in een energieopslagsysteem?
2026-04-03

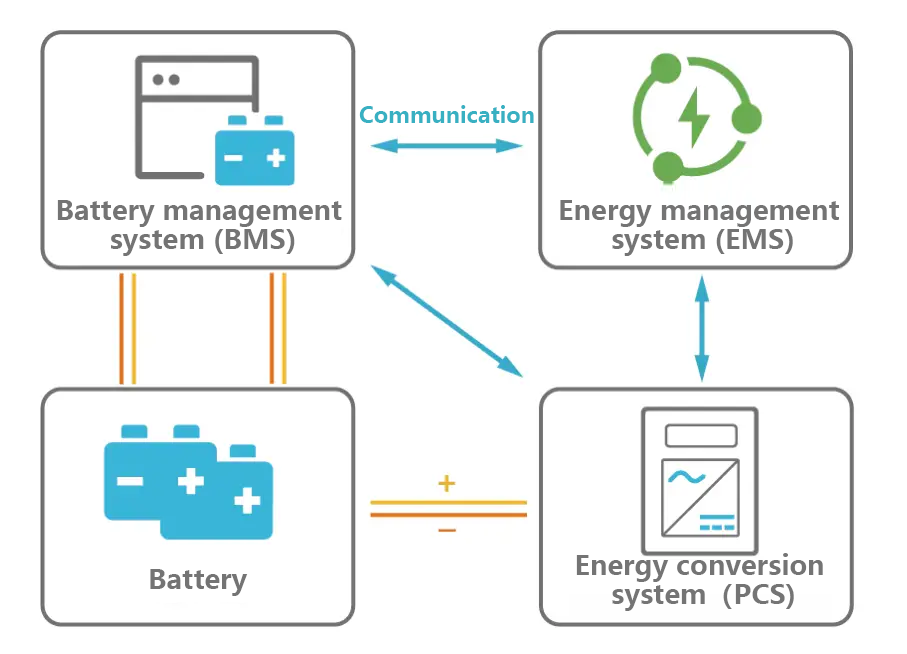

Een commercieel en industrieel energieopslagsysteem is nooit slechts een batterijcabinet naast een PCS. In een echt project groeit het aantal aangesloten apparaten snel: batterijcellen, batterijmodules, slave-BMS-units, een master-BMS, PCS-units, slimme meters, HVAC-systemen, brandbeveiliging, sitecontrollers, EMS-software, remote monitoringplatforms en soms zelfs interfaces met netdispatching. Elk apparaat kan van een andere fabrikant komen, een andere communicatie-interface gebruiken en een andere “datataal” spreken.
Daar worden communicatieprotocollen essentieel.
Zonder deze protocollen kan het systeem fysiek wel verbonden zijn, maar niet functioneren als één gecoördineerd platform. De BMS weet niet of de PCS aan het laden of ontladen is. Het EMS weet niet of de site momenteel energie teruglevert, hoeveel belasting actief is of dat er al een thermisch alarm ontstaat. Het netbeheer krijgt niet de benodigde operationele data. Remote operators hebben geen betrouwbare manier om storingen te monitoren of commando’s te sturen.
Wanneer men dus vraagt wat een communicatieprotocol is in een energieopslagsysteem, is het antwoord niet simpelweg “een methode om data te verzenden”. Het is een regelsysteem dat ervoor zorgt dat alle apparaten begrijpen wat de anderen doen, wanneer ze dat doen en hoe ze daarop moeten reageren.
Waarom communicatieprotocollen zo belangrijk zijn in energieopslag
In een klein elektrisch systeem kan communicatie relatief eenvoudig blijven. In een energieopslagproject wordt het echter een integraal onderdeel van de regelarchitectuur zelf.
Een opslagsysteem moet meerdere functies tegelijk uitvoeren. Het moet de batterij beschermen. Het moet energie efficiënt omzetten. Het moet dispatch-instructies volgen. Het moet samenwerken met meters, HVAC-systemen en brandbeveiliging. Het moet statusinformatie naar de cloud sturen. En in veel gevallen moet het ook netcommando’s ontvangen of deelnemen aan demand response.
Dat alles werkt alleen als de communicatielaag correct is ontworpen.
Een communicatieprotocol is daarom geen verborgen technisch detail binnen het systeem. Het is wat het hele project beheersbaar maakt. Het bepaalt hoe berichten worden verzonden, hoe waarden worden gecodeerd, hoe alarmen worden gerapporteerd, hoe commando’s worden bevestigd en hoe snel het systeem reageert.
Met andere woorden: het is het zenuwstelsel van de energieopslaginstallatie.
Met andere woorden: het is het zenuwstelsel van de energieopslaginstallatie.

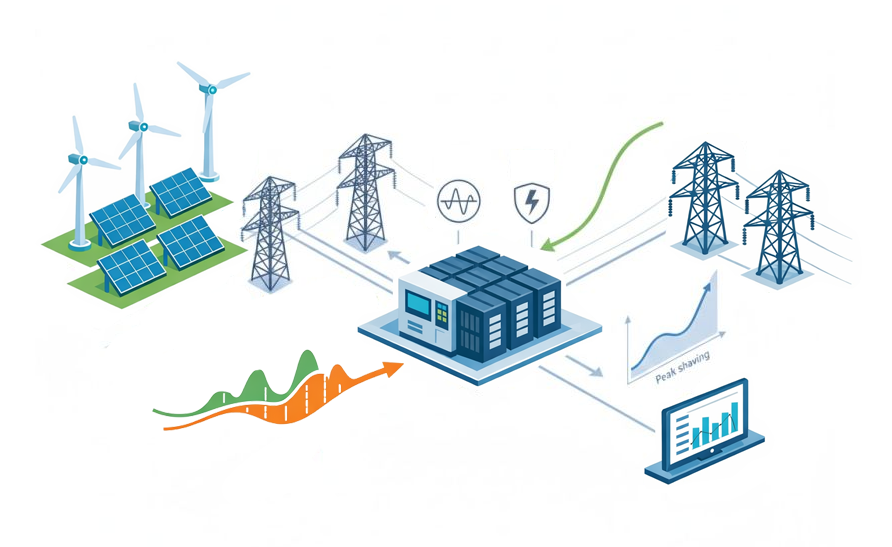

De vier communicatiescenario’s binnen een energieopslagsysteem
Wanneer je een energieopslagproject van dichtbij bekijkt, valt de communicatiestroom meestal uiteen in vier hoofdscenario’s. Elk scenario heeft een eigen functie en gebruikt protocollen op een iets andere manier.
Communicatie op batterijniveau
Op batterijniveau draait alles om veiligheid en dataverzameling. Een batterijpakket communiceert met slave-BMS-units, en deze communiceren vervolgens met de master-BMS. Deze laag verwerkt gegevens zoals celspanning, temperatuur, stroom, laadstatus (SOC), gezondheidsstatus (SOH), balansstatus, isolatiestatus en foutmeldingen.
Dit is meestal het snelste en meest beveiligingskritische deel van het systeem. Als een cel oververhit raakt of de spanning te ver afwijkt, moet de informatie snel genoeg worden doorgegeven zodat de BMS kan ingrijpen. In veel ontwerpen worden hier protocollen zoals CAN of RS485 gebruikt, omdat deze betrouwbaar zijn en geschikt voor korte afstanden en apparaatniveau-besturing.
Communicatie op stationniveau
Op stationniveau begint de echte coördinatie. Hier communiceert de master-BMS met de PCS, het EMS, slimme meters, HVAC-systemen en brandbeveiliging. Deze laag stuurt het laden en ontladen aan, handhaaft operationele limieten en coördineert veiligheidsvergrendelingen.
Dit is ook de laag waar in de praktijk vaak integratieproblemen ontstaan. Verschillende fabrikanten gebruiken uiteenlopende datamappings, responstijden of commandoformaten. Een PCS kan een commando op één manier interpreteren, terwijl het EMS een andere logica verwacht.
Als het protocolontwerp zwak is, kan het systeem nog steeds functioneren, maar niet soepel of betrouwbaar.

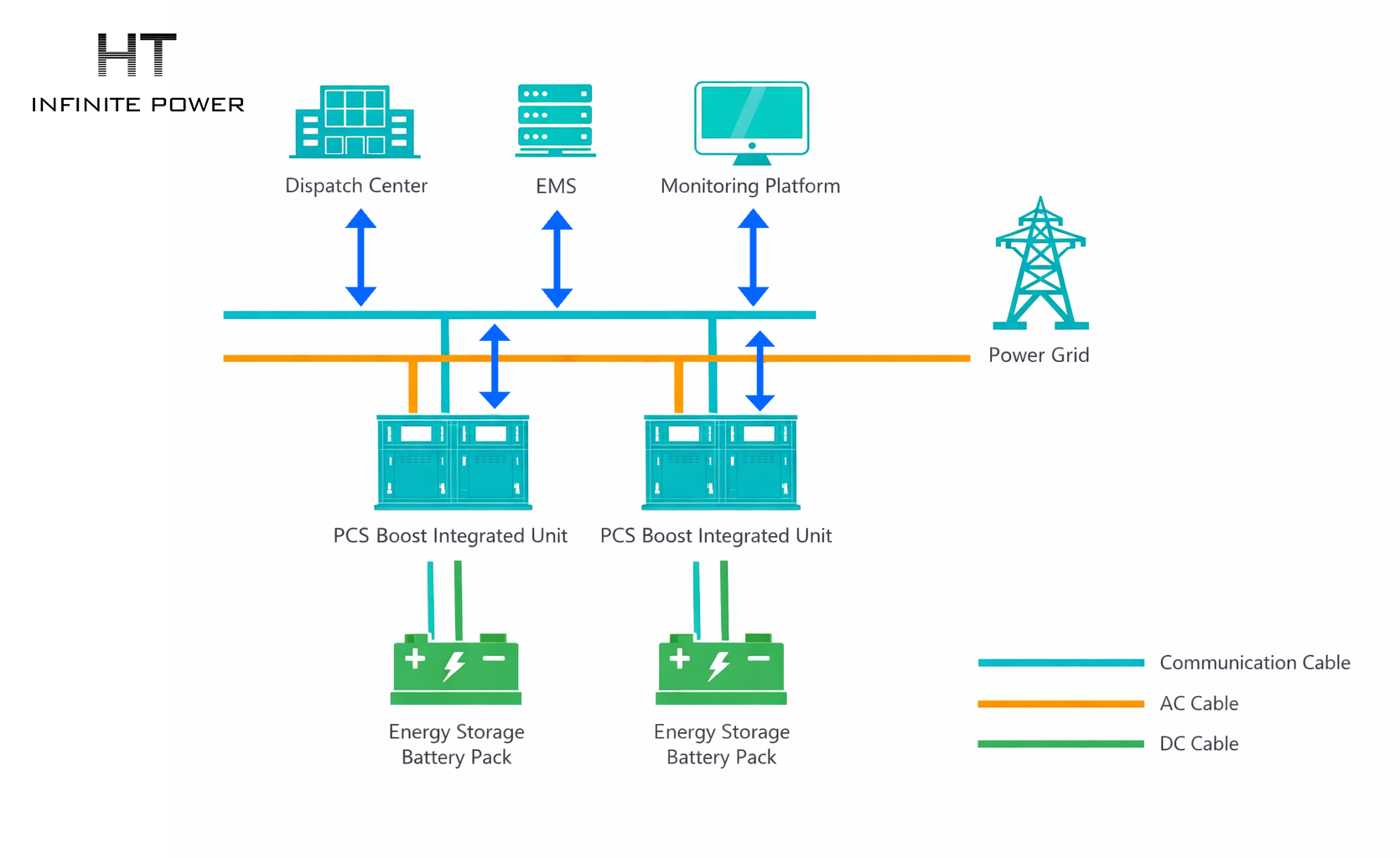

Netdispatch-communicatie
Wanneer het project is aangesloten op het elektriciteitsnet of deelneemt aan netsturing, moet het EMS ook communiceren met het dispatchcentrum. Deze laag is verantwoordelijk voor het ontvangen van dispatch-instructies en het terugsturen van operationele data.
Dit omvat zaken zoals actieve vermogenssetpoints, reactieve vermogensaanvragen, foutmeldingen en bevestiging van de bedrijfsstatus.
Dit is een meer formele communicatieomgeving. Stabiliteit, compatibiliteit en dataconsistentie zijn hier belangrijker dan gebruiksgemak. Het protocol moet aansluiten op de eisen van de netbeheerder, niet alleen op die van de apparatuur.
Remote bediening en cloud monitoring
Het laatste scenario is remote bediening. De apparatuur op locatie communiceert met een cloudplatform, dat vervolgens toegankelijk is via een computer of mobiel apparaat. Deze laag richt zich op alarmen, trendanalyses, foutdiagnose, onderhoudsregistraties en langetermijnprestatiebewaking.
Op dit niveau gaat het protocol niet alleen meer over besturing, maar wordt het onderdeel van digitale exploitatie. Het systeem moet niet alleen aangeven of er een storing is, maar ook inzicht geven in veroudering van assets, oorzaken van storingen en of het operationele gedrag moet worden aangepast.
De vijf meest voorkomende communicatieprotocolfamilies
Er bestaat geen enkel protocol dat alle scenario’s binnen energieopslag dekt. Daarom combineren echte projecten meestal meerdere communicatiemethoden. De keuze hangt af van de systeemlaag, het type apparaat, de datavereisten en de integratiecomplexiteit.
Modbus RTU en Modbus TCP
Modbus is waarschijnlijk het meest gebruikte protocol in energieopslagprojecten. Het is eenvoudig, breed ondersteund en makkelijk te integreren. Veel PCS-units, meters, HVAC-systemen en hulpsystemen maken er gebruik van.
Modbus RTU werkt meestal via RS485 en wordt gebruikt voor communicatie over korte afstanden met lage kosten. Modbus TCP draait over Ethernet en is geschikter voor communicatie op stationniveau. De grootste kracht is compatibiliteit; de grootste beperking is dat het minder geschikt is voor complexe structuren of snelle regeltoepassingen.
Door zijn brede acceptatie vormt Modbus vaak de praktische ruggengraat van systeemintegraties.
CAN en CANopen
CAN wordt veel toegepast binnen batterijsystemen. Het is geschikt voor communicatie tussen batterijmodules, slave-BMS en master-BMS, omdat het betrouwbaar is, storingsbestendig en goed werkt met meerdere nodes in een compact systeem.
In een batterijomgeving is dat cruciaal. Batterijdata is niet alleen informatief, maar ook veiligheidskritisch. CAN is daarom zeer geschikt voor snelle en robuuste communicatie binnen batterijclusters, maar minder ideaal voor grootschalig stationbeheer.
IEC 104
IEC 104 wordt veel gebruikt wanneer een energieopslagsysteem moet communiceren met een netbeheerder of dispatchcentrum. Het is een standaardprotocol binnen energiesystemen en wordt ingezet voor telemetrie, afstandsbediening en statusrapportage.
Het belang van dit protocol ligt in de compatibiliteit met de netomgeving. Het helpt een energieopslaginstallatie zich te gedragen als één beheersbaar energiesysteem in plaats van een verzameling losse apparaten.
IEC 61850
IEC 61850 is een geavanceerder en meer gestructureerd protocol. Het wordt vaak geassocieerd met digitale onderstations, maar wordt ook steeds vaker toegepast in energieopslag, vooral in grootschalige en complexe projecten.
Het voordeel is de gestandaardiseerde en objectgeoriënteerde datamodellering, wat zorgt voor betere interoperabiliteit en schaalbaarheid. De implementatie is complexer dan bij Modbus, maar biedt op lange termijn duidelijke architecturale voordelen.
MQTT en OPC UA
Deze protocollen worden vooral gebruikt in remote monitoring, cloudplatforms en industriële IoT-toepassingen. MQTT is lichtgewicht en geschikt voor het verzenden van data naar cloudsystemen. OPC UA is gestructureerder en semantisch rijker, wat het geschikt maakt voor complexe industriële data-integratie.
Ze worden meestal niet gebruikt voor batterijbeveiliging of snelle interlock-functies. In plaats daarvan maken ze remote operations, data-analyse en platformgebaseerd asset management mogelijk.
Protocolkeuze gaat in werkelijkheid over systeemontwerp
Een van de grootste fouten in communicatieontwerp voor energieopslag is alleen de vraag stellen: “Welk protocol moeten we gebruiken?” De betere vraag is: “Welk protocol hoort op welke laag?”
Dat komt doordat de communicatie-eisen per niveau verschillen.
Communicatie op batterijniveau moet snel en veilig zijn. Communicatie op stationniveau moet flexibel en betrouwbaar zijn. Communicatie op netniveau moet gestandaardiseerd en compatibel zijn. Communicatie op cloudniveau moet gebruiksvriendelijk, schaalbaar en eenvoudig te integreren zijn met softwaresystemen.
Wanneer al deze eisen in één enkel protocol worden geperst, ontstaat meestal een onhandig systeem. Het kan bij oplevering nog werken, maar wordt later moeilijk te onderhouden, lastig uit te breiden en complex om storingen in te analyseren.
Datastructuur is net zo belangrijk als de protocolnaam
Mensen richten zich vaak te veel op de naam van het protocol en te weinig op het daadwerkelijke datamodel. In de praktijk zijn de registermapping, puntdefinities, alarmcodering en tijdstempelverwerking minstens zo belangrijk als het protocol zelf.
Twee apparaten kunnen bijvoorbeeld beide Modbus ondersteunen en toch niet goed samenwerken als ze verschillende registerstructuren of schaalfactoren gebruiken. Het communicatieprobleem zit dus niet alleen in de overdracht, maar vooral in de interpretatie van data.
Daarom vereist een goed ontworpen energieopslagproject altijd een duidelijke communicatielijst, een goed gestructureerd datadictionary en consistente naamgevingsregels. Zonder deze elementen kan zelfs een technisch compatibel systeem uitgroeien tot een onderhoudsprobleem.
Communicatiestabiliteit is belangrijker dan simpelweg “verbonden zijn”
Een energieopslagsysteem is geen chatapplicatie. Het is niet voldoende dat apparaten met elkaar kunnen “praten”. Ze moeten betrouwbaar, continu en voorspelbaar communiceren.
Als een signaal vertraagd is, verloren gaat of verkeerd wordt geïnterpreteerd, leidt dat niet alleen tot een ontbrekende waarde op een scherm. Het kan resulteren in een vertraagd laadcommando, een gemiste alarmmelding of een falende veiligheidsreactie. In een energieopslagsysteem is communicatiestabiliteit direct gekoppeld aan operationele veiligheid en financiële prestaties.
Dit geldt vooral voor commerciële en industriële projecten, waar het systeem gelijktijdig moet reageren op belastingveranderingen, tariefstructuren, dispatch-instructies en thermische of elektrische alarmen.
Een zwakke communicatiestructuur wordt in zulke gevallen vaak de verborgen oorzaak van tegenvallende prestaties.
Waarom moderne opslagsystemen steeds vaker een gelaagde protocolarchitectuur nodig hebben
Naarmate energieopslagsystemen groter en digitaler worden, ontwikkelt de communicatiestructuur zich vanzelf tot een gelaagd model.
De batterijniveau-laag verzorgt veiligheid en statusverzameling. De stationlaag regelt operationele coördinatie. De netlaag ondersteunt dispatch en naleving. De cloudlaag richt zich op monitoring en data-analyse. Elke laag heeft een eigen functie en vraagt om een communicatieprotocol dat bij die rol past.
Daarom lijken moderne projecten steeds minder op losse apparatuurinstallaties en steeds meer op geïntegreerde digitale infrastructuren. Het communicatieprotocol is wat deze infrastructuur laat functioneren als één samenhangend systeem in plaats van een verzameling losse componenten.
Conclusie
Een communicatieprotocol in een energieopslagsysteem is veel meer dan een standaard voor datatransmissie. Het is het mechanisme dat batterijen, PCS-units, EMS-software, meters, HVAC-systemen, brandbeveiliging, cloudplatforms en netdispatchcentra met elkaar laat samenwerken.
In een commercieel of industrieel opslagproject is deze coördinatie geen optie, maar een vereiste. Het bepaalt of het systeem veilig, bestuurbaar, schaalbaar en duurzaam inzetbaar is gedurende de volledige levenscyclus.
Hoe complexer het opslagsysteem wordt, hoe belangrijker de communicatiearchitectuur wordt. In veel projecten ligt het verschil tussen een systeem dat slechts bestaat en een systeem dat daadwerkelijk presteert in de kwaliteit van het communicatieontwerp.
