Balanceringstechnologie voor energieopslagbatterijen: actieve versus passieve balancering
2025-12-19
In energieopslagsystemen is batterijbalanceringstechnologie een kerntechnologie om een veilige systeemwerking te waarborgen en de levensduur te verlengen. De belangrijkste functie ervan is het oplossen van het probleem van spannings- of capaciteitsongelijkheid tussen afzonderlijke cellen in een in serie geschakeld batterijpakket.
Actieve balancering en passieve balancering zijn twee gangbare technische oplossingen. De keuze tussen beide vereist een integrale afweging van meerdere dimensies, waaronder toepassingsscenario’s, kostenbudgetten en prestatie-eisen. De technische verschillen en de onderliggende keuze-logica kunnen worden geanalyseerd vanuit drie invalshoeken: technische principes, kernkenmerken en selectiecriteria.
I. Technische principes: het wezenlijke verschil tussen energie “verbruiken” en energie “overdragen”
Passieve balancering is gebaseerd op de kernlogica van “energieverbruik”. Wanneer de spanning van een individuele cel te hoog is, voert het systeem de overtollige energie af in de vorm van warmte via een parallel geschakelde weerstand (of een door een schakelaar aangestuurde ontlaadschakeling) over de celklemmen. Hierdoor daalt de spanning van die cel tot het niveau van de overige cellen. De typische structuur bestaat uit een spanningsdetectiecircuit (bijvoorbeeld een MCU in combinatie met een spanningsmeet-IC), een schakeltransistor (MOSFET) en een ontlaadweerstand. De balancering wordt geactiveerd op basis van een ingestelde enkelcelspanningsdrempel. De totale structuur is eenvoudig en vereist slechts basis-elektronische componenten.

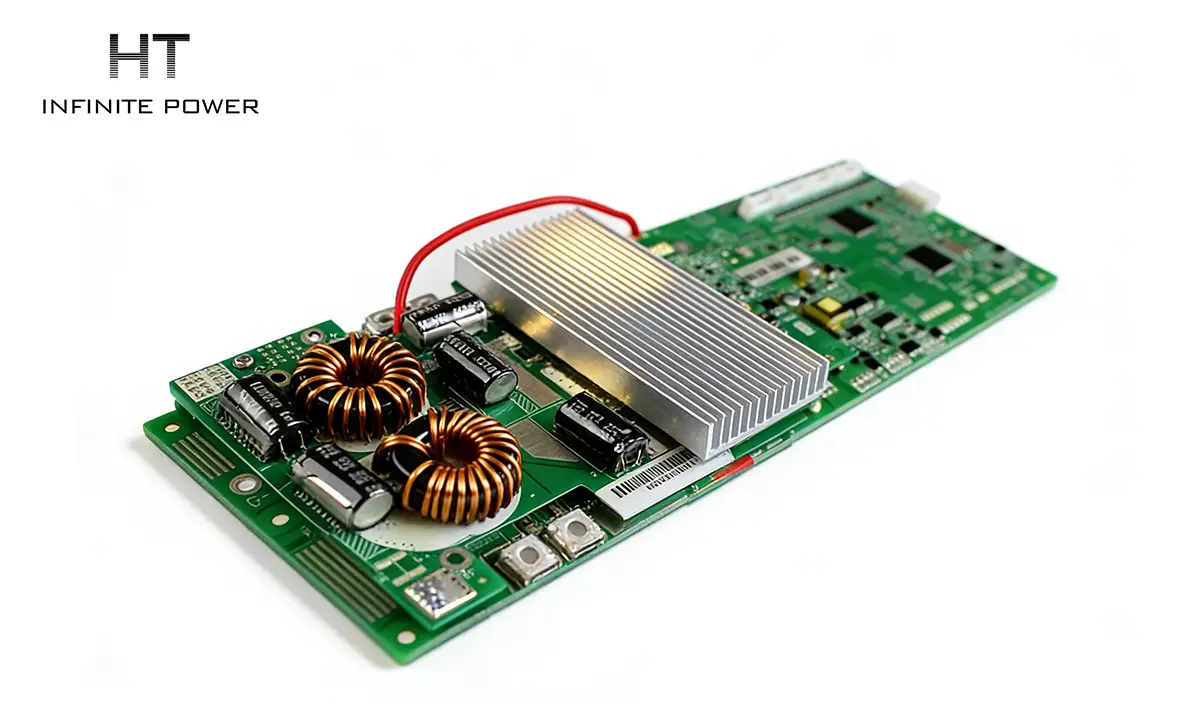

Actieve balancering werkt volgens de logica van “energieoverdracht”. Wanneer spannings- of capaciteitsverschillen tussen individuele cellen optreden, gebruikt het systeem energiedragers zoals condensatoren, spoelen, transformatoren en DC/DC-omzetters om overtollige energie van cellen met een hogere spanning over te dragen naar cellen met een lagere spanning, of om deze terug te voeren naar de batterijbus. Hierdoor wordt energie gerecycleerd in plaats van direct verbruikt. De structuur is relatief complex en vereist spanningsdetectiemodules, energieoverdrachtschakelingen (zoals inductieve, capacitieve en transformatorgebaseerde balanceringstopologieën) en nauwkeurige regelalgoritmen die gezamenlijk functioneren. Dit stelt hogere eisen aan de vermogenselektronica en het algoritmeontwerp.
II. Kernkenmerken: de kunst van het balanceren tussen prestaties en kosten
De kernverschillen tussen de twee oplossingen liggen op meerdere dimensies, die rechtstreeks hun toepassingsgrenzen bepalen. Wat energie-efficiëntie betreft, heeft passieve balancering doorgaans een rendement van minder dan 30%, omdat overtollige energie als warmte wordt verspild. Actieve balancering daarentegen kan, dankzij energieterugwinning en -hergebruik, een efficiëntie van circa 60% tot 95% bereiken, wat een duidelijk voordeel vormt.
Wat de balanceringssnelheid betreft, is passieve balancering afhankelijk van ontlading via weerstanden en daardoor beperkt in vermogen, wat resulteert in een relatief trage respons. Actieve balancering kan de energieoverdrachtsnelheid regelen via vermogenselektronica, waardoor een snellere respons mogelijk is. Dit maakt actieve balancering bijzonder geschikt voor toepassingen waarin grote spannings- of capaciteitsverschillen snel moeten worden geëgaliseerd.
Wat de balanceringssnelheid betreft, is passieve balancering afhankelijk van ontlading via weerstanden en daardoor beperkt in vermogen, wat resulteert in een relatief trage respons. Actieve balancering kan de energieoverdrachtsnelheid regelen via vermogenselektronica, waardoor een snellere respons mogelijk is. Dit maakt actieve balancering bijzonder geschikt voor toepassingen waarin grote spannings- of capaciteitsverschillen snel moeten worden geëgaliseerd.
Het verschil in toepassingsscenario’s hangt hier nauw mee samen: passieve balancering is beter geschikt voor toepassingen met een kleine capaciteit, een laag aantal in serie geschakelde cellen en beperkte balanceringsvereisten, zoals thuisenergieopslag (12–24 cellen in serie) of kleine draagbare energievoorzieningen; actieve balancering is daarentegen geschikt voor toepassingen met een grote capaciteit, een hoog aantal in serie geschakelde cellen en hoge eisen aan balancering, zoals industriële en commerciële energieopslag (50 cellen in serie of meer) of aandrijfbatterijpakketten.
Wat kosten betreft, vereist passieve balancering slechts eenvoudige componenten zoals weerstanden en schakeltransistoren, waardoor de structuur relatief eenvoudig is en de kosten doorgaans slechts 1/5 tot 1/3 bedragen van die van actieve balancering; actieve balancering vereist daarentegen energieoverdrachtscomponenten (zoals spoelen en transformatoren) en nauwkeurige besturingschips, wat resulteert in complexere schakelingen en een hogere initiële investering.
Ook de warmteafvoer en de bijbehorende belasting verschillen aanzienlijk: passieve balancering genereert warmte door resistief energieverbruik, wat leidt tot een hogere thermische belasting en de noodzaak van speciaal ontworpen koelstructuren.
Voor de batterij zelf heeft dit eveneens verschillende gevolgen: langdurig gebruik van passieve balancering kan door de frequente ontlading van hoogspanningscellen de cyclische veroudering versnellen; actieve balancering vermindert daarentegen energieverspilling, verlaagt het risico op over- en diepontladen van afzonderlijke cellen en is gunstiger voor de bescherming en levensduur van de batterij.
III. Selectielogica: het afstemmen van scenario’s, behoeften en budgetten
Het kernprincipe voor de keuze kan als volgt worden samengevat: “Voor kleinschalige toepassingen met lage kosten en beperkte eisen kies je passieve balancering; voor grootschalige toepassingen met hoge eisen en lange levenscycli kies je actieve balancering.” Concreet kan deze keuze worden beoordeeld aan de hand van de volgende dimensies.
Vanuit het perspectief van systeemgrootte en het aantal batterijcellen geniet passieve balancering de voorkeur in scenario’s met een kleine capaciteit en een laag aantal in serie geschakelde cellen (zoals 12–24 seriestringen voor thuisenergieopslag of kleine draagbare energievoorzieningen).
In dergelijke toepassingen zijn de verschillen tussen afzonderlijke cellen doorgaans beperkt. Passieve balancering biedt hier duidelijke voordelen op het gebied van lage kosten (de kosten per seriestring bedragen meestal minder dan 1 yuan) en hoge betrouwbaarheid dankzij de eenvoudige structuur. Bovendien blijft het energieverlies beheersbaar en heeft het slechts een beperkte invloed op de totale systeemefficiëntie (meestal minder dan 5%).
In toepassingen met een grote capaciteit en een hoog aantal serieschakelingen (zoals industriële en commerciële energieopslag met meer dan 50 serieschakelingen, en aandrijfbatterijpakketten) is actieve balancering daarentegen noodzakelijk. Bij een hoog aantal serieschakelingen worden de verschillen tussen individuele cellen versterkt. De lage efficiëntie van passieve balancering (waarbij energieverlies toeneemt met het aantal serieschakelingen) en de trage respons (onvoldoende om grote verschillen snel te corrigeren) kunnen leiden tot voortijdige batterijveroudering of zelfs veiligheidsrisico’s zoals overladen. De energieterugwinningskenmerken van actieve balancering verminderen bovendien het totale energieverbruik van het systeem. Met name bij grootschalige systemen wegen de langetermijnbesparingen op elektriciteitsverbruik ruimschoots op tegen de hogere initiële investering.
Vanuit het perspectief van kostengevoeligheid en levensduur is passieve balancering geschikt voor kortetermijntoepassingen met een beperkt budget (zoals tijdelijke noodstroomvoorzieningen). De hardwarekosten zijn zeer laag en er zijn geen complexe regelalgoritmen nodig, waardoor aan de basisbehoeften kan worden voldaan.Voor energieopslagcentrales die zijn ontworpen voor een lange levensduur en lage onderhoudskosten (bijvoorbeeld systemen met een ontwerplevensduur van meer dan 10 jaar) is actieve balancering daarentegen essentieel. Deze vermindert het aantal overlaad- en diepontlaadmomenten van individuele cellen en verlengt de levensduur van het batterijpakket aanzienlijk (meestal met 30%–50%). Op de lange termijn kunnen de bespaarde kosten voor batterijvervanging de initiële investering ruimschoots compenseren.
Wanneer wordt gekeken naar het batterijtype en de bijbehorende eigenschappen, kan passieve balancering voldoen aan de basisvereisten van batterijen met minder strenge eisen aan spanningsconsistentie (zoals loodzuurbatterijen en sommige lithium-ijzerfosfaatbatterijen). Voor consistentiegevoelige batterijen (zoals ternair-lithiumbatterijen en hoog-nikkelbatterijen) is actieve balancering echter duidelijk voordeliger. Deze batterijen zijn gevoeliger voor overladen en lopen een groter risico op thermische runaway; de milliseconde-respons van actieve balancering kan afwijkende celspanningen snel onderdrukken, wat de veiligheid en betrouwbaarheid aanzienlijk verbetert.
Wat efficiëntie en energieverbruik betreft, is het energieverlies van passieve balancering acceptabel in toepassingen met lage efficiëntie-eisen (zoals off-grid energieopslag en scenario’s met een lage cyclische frequentie). In efficiëntiegevoelige toepassingen (zoals netgekoppelde energieopslag en systemen met een hoge cyclische frequentie) kan actieve balancering het balanceringsenergieverbruik verlagen van circa 10%–20% bij passieve oplossingen naar 1%–5%, waardoor de totale systeemefficiëntie aanzienlijk verbetert. Vooral bij grootschalige energieopslagsystemen zijn de jaarlijkse energiebesparingen zeer substantieel.
Samenvatting: de juiste match is doorslaggevend – geen absolute superioriteit
Over het algemeen bestaat er geen absolute superioriteit of inferioriteit tussen passieve en actieve balancering; de kern ligt in hun geschiktheid voor het toepassingsscenario. Passieve balancering is een “laag-kosten, toereikende” oplossing, geschikt voor toepassingen met een kleine capaciteit, een laag aantal serieschakelingen en minder strenge eisen aan levensduur en efficiëntie.
Actieve balancering is daarentegen een “hoogpresterende, op lange termijn kosteneffectieve” keuze, geschikt voor toepassingen met een grote capaciteit, een hoog aantal serieschakelingen en strenge eisen op het gebied van veiligheid, levensduur en efficiëntie. In de praktijk wordt in sommige scenario’s een “hybride balanceringsstrategie” toegepast (passieve balancering voor kleine verschillen en actieve balancering voor grote verschillen) om kosten en prestaties in evenwicht te brengen, maar de kernlogica blijft altijd hetzelfde: uitgaan van de specifieke behoeften en het vinden van de optimale balans tussen veiligheid en economie.
