Qu’est-ce que la puissance active, réactive et apparente ?

2026-01-23

Les ingénieurs parlent des kilowatts (kW), kilovolt-ampères (kVA) et kilovolt-ampères réactifs (kVAR) comme les conducteurs parlent de vitesse, de carburant et de couple moteur — ces notions sont liées, mais elles ne sont pas identiques. Confondre ces trois grandeurs peut entraîner des transformateurs surdimensionnés, des pénalités inattendues de la part du fournisseur, des moteurs dégradés ou des onduleurs mal dimensionnés. Cet article explique, pas à pas et avec des chiffres concrets, ce que sont réellement la puissance active, réactive et apparente, pourquoi elles sont importantes en pratique et comment les calculer et les corriger dans des systèmes réels.

Définitions pratiques et succinctes :

Puissance active (P, en kW) — la puissance qui effectue un travail utile : fait tourner les moteurs, chauffe les fours, alimente les serveurs. C’est la moyenne temporelle du produit tension × courant instantanés en phase.
Puissance réactive (Q, en kVAR) — la puissance qui oscille entre la source et les éléments réactifs (inductances, condensateurs). Elle ne réalise pas de travail net mais est nécessaire pour établir les champs magnétiques dans les moteurs ou pour soutenir la tension dans les réseaux.
Puissance apparente (S, en kVA) — la combinaison vectorielle des puissances active et réactive ; le produit de la tension efficace (RMS) et du courant efficace (RMS) (S = V × I). Elle représente la « charge électrique totale » supportée par les conducteurs et les transformateurs.

Elles sont reliées par la relation vectorielle bien connue :

S = P + j Q, | S | = \sqrt{P^{2} + Q^{2}}

et par le facteur de puissance (PF) :

P F = \cos φ = \frac{P}{| S |}

où φ est l’angle de phase entre la tension et le courant.

Pourquoi c’est important dans la pratique

La puissance active (P) est ce que vous achetez en kWh. La puissance apparente (S) détermine la taille des câbles, transformateurs et onduleurs — ils doivent supporter le courant. La puissance réactive (Q) peut obliger à surdimensionner l’équipement et provoquer des pertes supplémentaires ou des chutes de tension, même si elle n’apparaît pas dans la consommation d’énergie.
Les fournisseurs d’électricité peuvent vous facturer pour un mauvais facteur de puissance ou appliquer des tarifs basés sur le kVA, pas seulement sur le kW. Pour les concepteurs d’installations, confondre kW et kVA est le moyen le plus rapide de sous-dimensionner un transformateur ou de payer trop pour les mises à niveau du réseau.

Un exemple concret en monophasé (étape par étape)

Supposons que vous avez un chauffage résistif de 10 kW qui, en raison d’une inductance en amont, présente un facteur de puissance de 0,8 en retard. Quels sont Q et S ?

1.Puissance active

P = 10 k W

2.Facteur de puissance

P F = 0.8 \toφ= a r c c o s (0.8).

Calculer ? avec attention

: a r c c o s (0.8) \approx 36.86989765 \circ

3.Puissance réactive calculée avec la tangente:

Q = P t a n φ.

Calculer d’abord

\tan φ. . For φ \approx 36.8699 °,,tan φ \approx 0.75

Q = 10 \times 0.75 = 7.5 kVAR

4.Puissance apparente

S = \sqrt{P 2 + Q 2} ​ = \sqrt{102 + 7.52} ​ = \sqrt{100 + 56.25} ​ = \sqrt{156.25} ​ = 12.5 k V A

Interprétation : le site doit fournir une capacité de 12,5 kVA de transformateur/inverseur pour alimenter 10 kW de charge utile, car 7,5 kVAR doivent circuler.

Un exemple industriel triphasé — calcul attentif

Une usine a une charge de 500 kW à 400 V entre phases, facteur de puissance 0,95 retardant. Quel courant de ligne circule et quelle est la puissance réactive présente ?

1.Donné:

P = 500 k W, V_{L L} = 400 V, P F = 0.95

2.Calculer d’abord l’angle de phase:

φ

= a r c c o s (0.95) \approx 18.194 \circ

3.Calculer le courant de ligne triphasé

I_{L}

en utilisant :

I_{L} ​ = \frac{P}{3 V_{L L} ​ P F ​}

Calculer le dénominateur étape par étape :

$\sqrt{3} \approx 1.7320508076$
Multiplier:1.7320508076×400=692.82032304.
Multiplier par le facteur de puissance:692.82032304×0.95=658.179306888.

Maintenant le courant:

I_{L} ​ = \frac{500, 000 ​}{658.179306888} \approx 759.9 A

Calculer le dénominateur étape par étape : ~760 A par phase.

4.Puissance réactive:

Q = P \tan φ .

calculer

\tan φ

pour

18.194 \circ : \tan φ \approx 0.328, \tan φ \approx 0.328 . So Q \approx 500 \times 0.328 = 164 kVAR

5.Puissance apparente:

S = \frac{P}{F P} ​ = \frac{500}{0.95} ​ \approx 526.316 k V A

Ces chiffres montrent que, bien que l’usine nécessite 500 kW de puissance active, le transformateur et les câbles doivent être dimensionnés pour environ 526 kVA, transportant un courant de ligne d’environ 760 A.

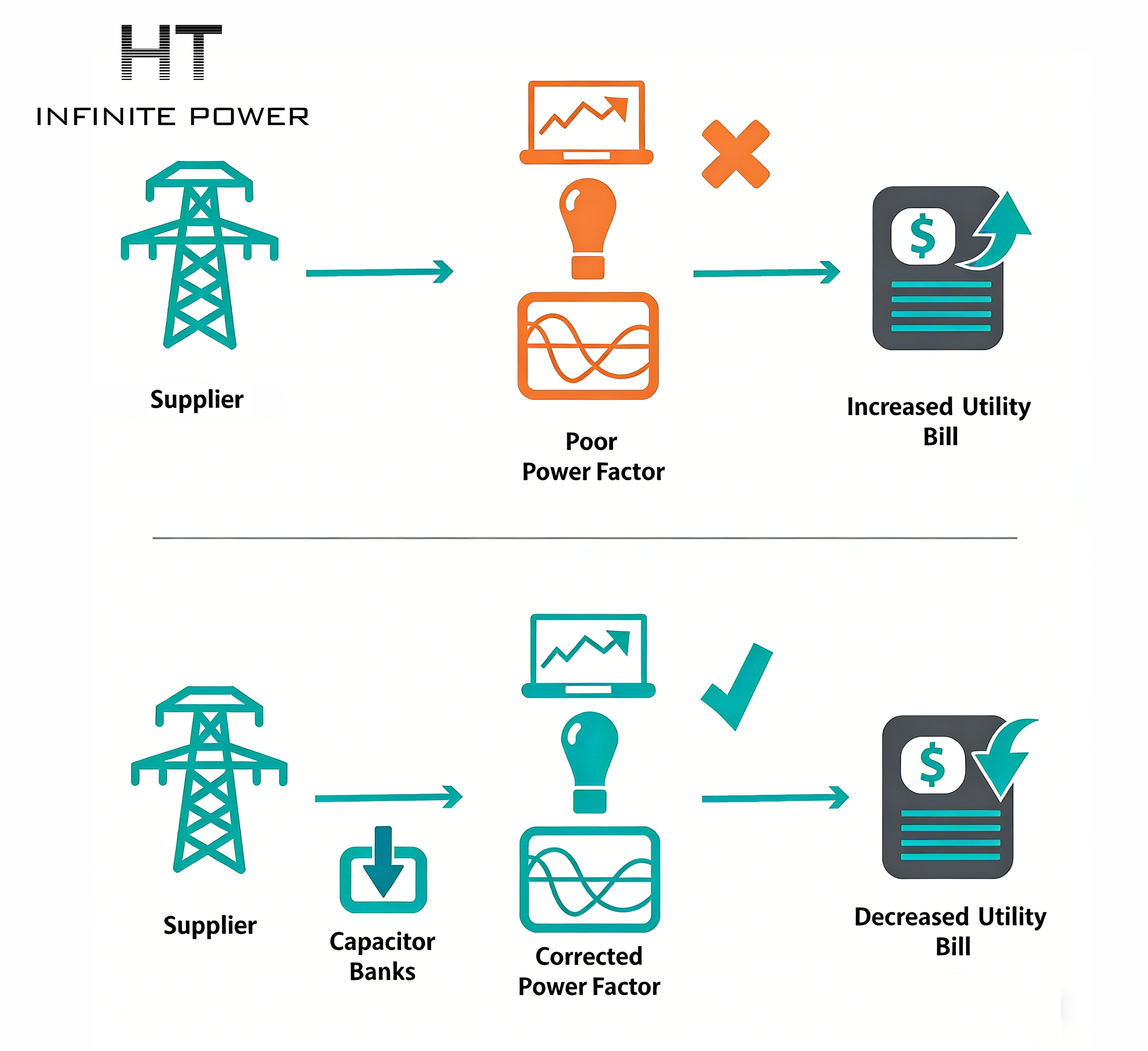

Correction du facteur de puissance — un exemple pratique de dimensionnement de condensateur

Si votre parc de moteurs de 100 kW fonctionne avec un facteur de puissance de 0,80 retardé et que vous souhaitez l’élever à 0,98, quelle capacité (en kVAR) est nécessaire ?

1.Initial:

P = 100 k W, P F_{1} = 0.80

φ 1 ​ = a r c c o s (0.8) \approx {36.87}^{\circ}

Q 1 ​ = P t a n φ 1 ​ = 100 \times 0.75 = 75 k V A R

2.Désiré:

P F_{2} ​ = 0.98

φ_{2} ​ = a r c c o s (0.98) \approx {11.478}^{\circ}

t a n φ_{2} ​ \approx 0.2039

Q_{2} ​ = 100 \times 0.2039 \approx 20.39 k V A R

Ainsi, vous devriez spécifier une batterie de condensateurs d’environ 55 kVAR (avec une marge et un détunage si des harmoniques sont présentes). Cela réduit la puissance apparente et le courant de ligne, diminuant la charge du transformateur et les pertes.

Charge inductive vs capacitive, harmoniques et précautions opérationnelles

Les charges inductives (moteurs, réacteurs) génèrent une puissance réactive retardée (le courant est en retard sur la tension).
Les charges capacitives (condensateurs de correction du facteur de puissance, certaines électroniques) génèrent une puissance réactive avancée (le courant est en avance sur la tension).
Une surcompensation avec des condensateurs peut provoquer une élévation de tension ou une résonance avec l’inductance du réseau — il ne faut jamais ajouter de grosses batteries statiques sans analyse des harmoniques et de la résonance (des filtres détunés ou des filtres actifs pour harmoniques sont des mesures courantes).

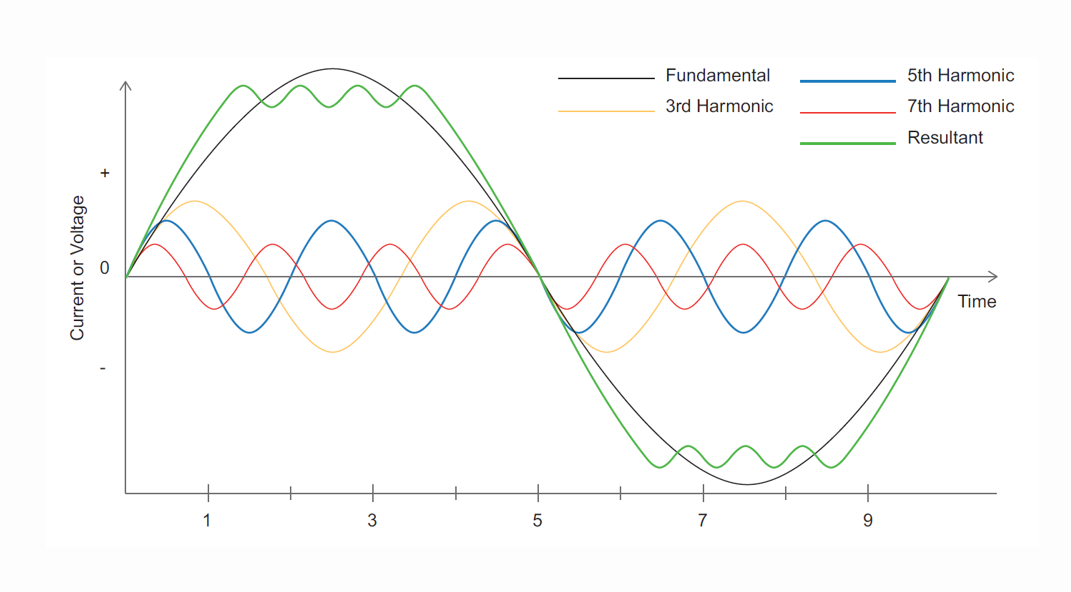

Les électroniques de puissance modernes (variateurs de fréquence, onduleurs, chargeurs) introduisent des harmoniques. Des bancs de condensateurs simples accordés sur les 5ᵉ/7ᵉ harmoniques peuvent amplifier les distorsions ; en pratique, on utilise des réacteurs détunés ou des filtres actifs pour harmoniques.

Mesure et comptage — comment ces grandeurs sont réellement observées

Les compteurs d’énergie modernes affichent directement P, Q, S et le facteur de puissance (PF), généralement par phase et en totaux. Pour identifier les charges capacitives ou inductives, faites attention aux conventions de signe : les fournisseurs d’électricité indiquent souvent les kVAR positifs pour retardé (inductif) et négatifs pour avancé (capacitif), mais les standards varient — vérifiez la documentation de votre compteur.

Impacts pratiques sur la conception du système

Dimensionnement des transformateurs : spécifiez en kVA, pas en kW. Toujours dimensionner pour la puissance apparente maximale, incluant la dérating harmonique.
Chauffage des câbles : le chauffage dépend du courant efficace (I²R) ; la puissance apparente détermine le chauffage même si la puissance active est modeste.
Facturation par le fournisseur : de nombreux fournisseurs pénalisent un faible PF ou facturent la demande en kVA ; améliorer le PF peut réduire la facture mensuelle même si la consommation énergétique (kWh) reste la même.
Sélection des onduleurs : pour les systèmes PV et batteries, choisissez des onduleurs et appareillages commutateurs dimensionnés pour le kVA requis et les surcharges de courte durée si un support réactif est attendu.

Une courte étude de cas industrielle (synthèse, pratique)

Une usine de transformation alimentaire de taille moyenne présentait des coûts de pointe mensuels élevés et des déclenchements intempestifs fréquents lors du démarrage des compresseurs. L’analyse a révélé un facteur de puissance (PF) soutenu de ~0,78 retardé, avec de forts courants d’appel moteurs et un transformateur de distribution fonctionnant à 95 % de sa puissance nominale.

1.Installer une banque de condensateurs par étapes, dimensionnée pour corriger le PF global à ~0,96 lors des charges typiques (kVAR calculé ~350 kVAR).

2.Ajouter des filtres détunés pour éviter l’amplification des 5ᵉ harmoniques générée par les variateurs de vitesse (VFD).

3.Mettre en œuvre des dispositifs de démarrage progressif pour les compresseurs et échelonner les démarrages pour réduire les pics d’appel.

4.Après déploiement, la charge du transformateur est tombée à 75 % de sa puissance nominale et les coûts de pointe ont diminué d’environ 15 % — retour sur investissement inférieur à trois ans.

Enseignements : La correction du PF doit être combinée avec des ajustements opérationnels et une atténuation des harmoniques pour obtenir des résultats fiables.

Liste de contrôle pratique finale (étapes suivantes)

Mesurer : collecter les valeurs P, Q, S et PF enregistrées toutes les 15 minutes pendant au moins un mois.
Calculer : déterminer le PF moyen, le kVA de pointe et identifier les charges simultanées les plus critiques.
Dimensionner : sélectionner transformateurs, onduleurs et câbles en fonction du kVA, pas du kW.
Corriger : dimensionner les banques de condensateurs en utilisant la méthode de différence de Q présentée ci-dessus ; prévoir un détunage si des harmoniques sont présentes.
Vérifier : exiger les journaux FAT/SAT et effectuer un scan harmonique sur site après l’installation.
Contracter : spécifier les garanties du fournisseur concernant les limites de THD et l’amélioration du PF ; inclure des clauses de remédiation.
