Qu’est-ce que le MVDC (courant continu moyenne tension) et où est-il utilisé ?
2026-02-06
Si vous avez câblé un bâtiment, vous pensez en volts, disjoncteurs et déclenchements. Si vous avez conçu une banque d’onduleurs à puissance électronique, vous pensez en limites des semi-conducteurs et harmoniques de commutation. Le MVDC se situe entre ces deux mondes et redéfinit silencieusement certaines règles. La tension continue moyenne (Medium-Voltage DC, généralement une distribution en kilovolts au lieu du niveau basse tension 400/480 V) permet aux ingénieurs de transporter des mégawatts avec des courants beaucoup plus faibles, moins d’étapes de conversion pour certains systèmes, et de nouvelles façons de gérer la résilience et l’efficacité.
Cet article explique le MVDC en termes pratiques : ce que c’est, pourquoi c’est important, comment il est construit, les vrais compromis d’ingénierie, les implications en matière de protection et de sécurité, et où il est réellement utilisé aujourd’hui (ou devrait être considéré). Je mêlerai intuition, calculs simples reproductibles, options architecturales et exemples sur le terrain afin que vous puissiez juger si le MVDC a sa place dans votre prochain projet.
Cet article explique le MVDC en termes pratiques : ce que c’est, pourquoi c’est important, comment il est construit, les vrais compromis d’ingénierie, les implications en matière de protection et de sécurité, et où il est réellement utilisé aujourd’hui (ou devrait être considéré). Je mêlerai intuition, calculs simples reproductibles, options architecturales et exemples sur le terrain afin que vous puissiez juger si le MVDC a sa place dans votre prochain projet.
1.Que signifie exactement MVDC ?
« Moyenne tension » est une plage floue car les normes et les régions diffèrent légèrement, mais pour la discussion pratique en ingénierie, le MVDC signifie généralement une distribution DC comprise entre environ 1 kV et 35 kV. Il se situe au-dessus des systèmes DC basse tension (LVDC, par ex. 380–1 000 VDC) et en dessous des liaisons HVDC de transmission en mégavolts. Le MVDC est idéal pour distribuer plusieurs MW de puissance dans des campus, parcs industriels, navires, plateformes offshore et grands micro-réseaux.

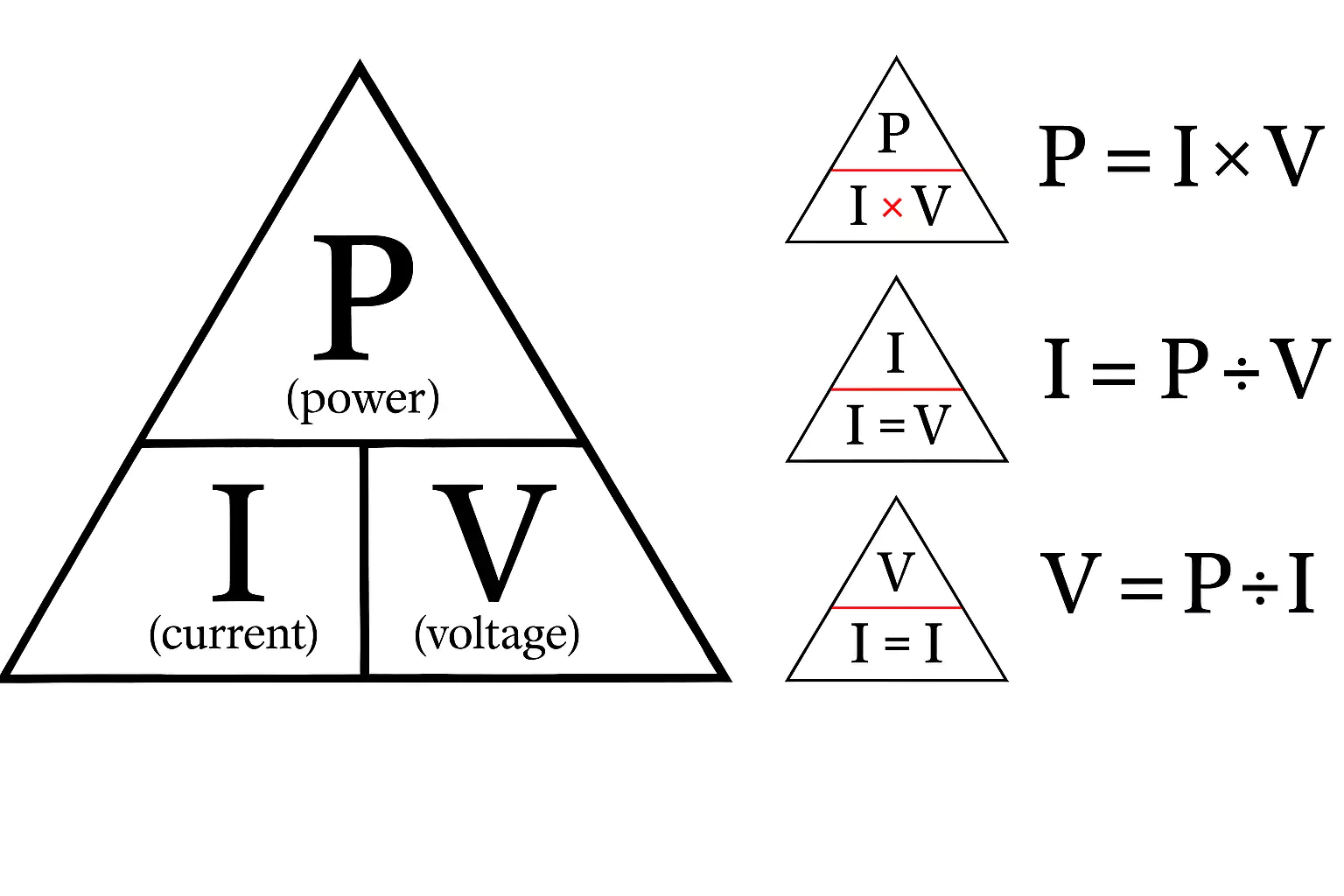

Pourquoi utiliser le DC à ce niveau ? La réponse simple : puissance = tension × courant. Pour un transfert de puissance donné, une tension DC plus élevée signifie un courant de conducteur plus faible, des sections de cuivre plus petites ou une perte I²R réduite. Mais l’histoire ne se limite pas au courant plus faible — le MVDC modifie le nombre de conversions, le type de dispositifs de protection nécessaires, la manière dont vous interagissez avec le réseau AC, et les services que vous pouvez fournir de manière économique et rapide.
2.L’arithmétique de base qui rend le MVDC intéressant
Les ingénieurs aiment les chiffres. Faisons un calcul rapide et pratique pour fixer l’intuition.
Exemple : vous devez fournir 2 MW à une charge.
- À 1 000 V DC : I = P / V = 2 000 kW / 1 kV = 2 000 A.
- À 10 000 V DC : I = 2 000 kW / 10 kV = 200 A.
Deux observations:
(1).Passer de 1 kV à 10 kV réduit le courant dans le conducteur d’un facteur 10, ce qui diminue drastiquement les pertes cuivre (I²R) et la section des conducteurs.
(2).Un courant plus faible réduit le stress thermique et permet des câbles plus compacts pour la même puissance.
(2).Un courant plus faible réduit le stress thermique et permet des câbles plus compacts pour la même puissance.
Comparaison des pertes (simplifiée) : si la résistance du conducteur est R, les pertes sont proportionnelles à I²R. À 10 kV, la perte est (200/2000)² = (0,1)² = 0,01 → soit 1 % des pertes à 1 kV pour la même R. En pratique, R varie avec la taille du conducteur, mais l’idée reste : augmenter la tension est un levier efficace.
Cependant, une tension DC plus élevée implique des exigences plus strictes en matière d’isolation, de distances de fuite et nécessite des disjoncteurs DC robustes ainsi que du matériel de conversion adapté. C’est le compromis : complexité des matériaux et des équipements versus économie sur conducteurs et pertes.

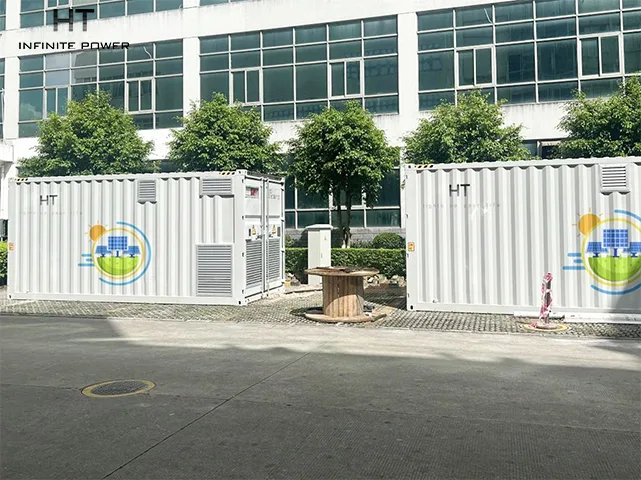

3.Pourquoi les systèmes de stockage d’énergie par batteries (BESS) s’intègrent naturellement au MVDC
C’est un point pratique important que les ingénieurs et les équipes d’approvisionnement posent tôt : si vous planifiez un MVDC, les batteries ne sont pas une réflexion après coup — elles constituent souvent l’élément central.
Comme les batteries sont intrinsèquement des sources et réservoirs DC, associer un BESS centralisé à une colonne vertébrale MVDC réduit les étapes de conversion (moins de transitions AC ↔ DC), raccourcit le temps de réponse lors d’événements haute puissance et améliore l’efficacité globale du cycle.
Dans de nombreuses applications multi-mégawatts — microgrids, centres de données, hubs de recharge EV et parcs industriels — le BESS joue trois rôles clés dans un MVDC :
Dans de nombreuses applications multi-mégawatts — microgrids, centres de données, hubs de recharge EV et parcs industriels — le BESS joue trois rôles clés dans un MVDC :
- Ancre énergétique : un BESS centralisé fournit une énergie stable et un niveau de réserve pour que les convertisseurs puissent fonctionner dans leur plage optimale ; il permet également aux îlots MVDC d’échanger de l’énergie sans passer par de multiples conversions AC.
- Tampon rapide : pour des transitoires de l’ordre de la fraction de seconde à quelques secondes (démarrages moteurs, pointes d’appel de chargeurs, pics de racks AI), le BESS sur MVDC injecte de l’énergie presque instantanément avec une latence minimale du convertisseur.
- Support de protection et de continuité : lors de perturbations AC en amont, un BESS sur MVDC peut absorber ou injecter de l’énergie pour maintenir la stabilité des convertisseurs locaux, agissant comme une inertie virtuelle et réduisant la contrainte sur les disjoncteurs DC et les schémas de protection.
Conséquence pratique : lors de l’évaluation d’un MVDC pour un site, dimensionnez le BESS dès les études commerciales — pas après l’installation. L’économie sur les conducteurs et la réduction des étapes de conversion dépend souvent de la présence d’un BESS centralisé disposant d’une puissance nominale et d’une marge de SOC pour remplir ces fonctions.

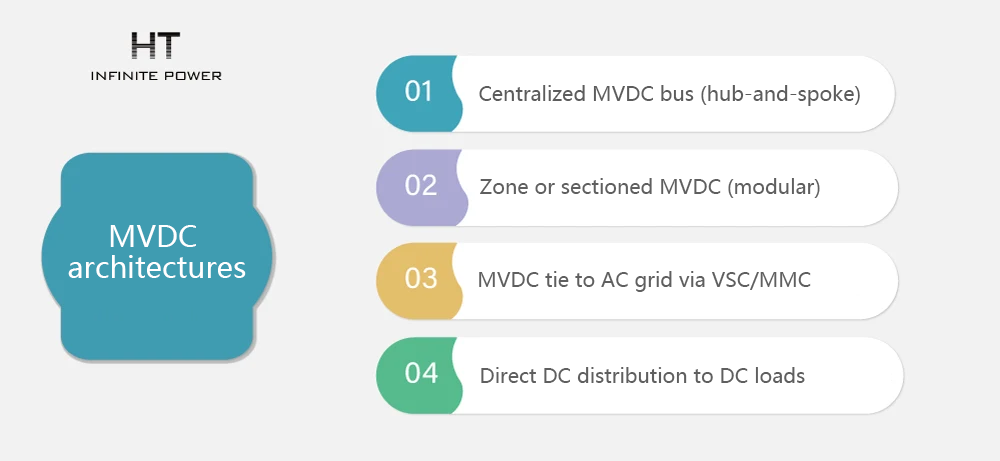

4.Architectures MVDC — comment elles sont réellement mises en œuvre
Il existe plusieurs façons d’assembler des systèmes MVDC sur le terrain. Elles diffèrent par la topologie des bus DC, le choix des convertisseurs, les schémas de mise à la terre et la présence ou non de l’AC côté charge.
a) Bus MVDC centralisé (hub-and-spoke)
Un grand bus DC à tension moyenne, avec plusieurs points d’injection et de prélèvement (redresseurs, onduleurs, filtres actifs). Adapté à la distribution au niveau d’un campus ou d’une plateforme où de nombreuses charges se trouvent dans une zone DC partagée.
Avantages : partage d’énergie simplifié, acheminement facile de la puissance entre les domaines.
Inconvénients : la protection d’un bus unique devient critique.
Rôle du BESS : un BESS centralisé se connecte généralement près du hub, permettant un échange efficace d’énergie et fournissant la principale capacité tampon qui permet aux convertisseurs locaux plus petits de fonctionner sans grandes fluctuations du bus DC.
Rôle du BESS : un BESS centralisé se connecte généralement près du hub, permettant un échange efficace d’énergie et fournissant la principale capacité tampon qui permet aux convertisseurs locaux plus petits de fonctionner sans grandes fluctuations du bus DC.
b) MVDC par zones ou sectionné (modulaire)
Plusieurs îlots DC (chaque conteneur ou salle) avec bus DC local et interrupteurs d’interconnexion. Cela permet une expansion progressive et une protection localisée. Plus flexible pour des déploiements incrémentaux.
Rôle du BESS : des modules BESS distribués peuvent être placés dans chaque zone pour réduire l’énergie de défaut par segment et permettre une mise en service progressive.
Rôle du BESS : des modules BESS distribués peuvent être placés dans chaque zone pour réduire l’énergie de défaut par segment et permettre une mise en service progressive.
c) Liaison MVDC vers le réseau AC via VSC/MMC
Les convertisseurs interfacent le bus MVDC avec le réseau AC. Les approches modernes utilisent des convertisseurs à source de tension (VSC) ou des convertisseurs modulaires multiniveaux (MMC) adaptés au MVDC. Ces convertisseurs constituent le cœur des systèmes MVDC et déterminent la fluidité de l’interaction entre le monde DC et le réseau AC.
Rôle du BESS : le lien DC du BESS réduit le nombre de cycles de conversion AC lors de la charge à partir de PV ou de la décharge vers l’AC, améliorant l’efficacité du cycle. Le dimensionnement du BESS et la puissance nominale des convertisseurs doivent être coordonnés.
Rôle du BESS : le lien DC du BESS réduit le nombre de cycles de conversion AC lors de la charge à partir de PV ou de la décharge vers l’AC, améliorant l’efficacité du cycle. Le dimensionnement du BESS et la puissance nominale des convertisseurs doivent être coordonnés.
d) Distribution DC directe vers les charges DC
Certaines charges industrielles (électrolyseurs, traction, grands systèmes alimentés par redresseurs) peuvent accepter le DC directement. Si la charge est native DC, vous pouvez supprimer une étape de conversion AC et améliorer l’efficacité globale.
Rôle du BESS : lorsque les charges sont DC-native, un BESS placé à proximité permet l’injection ou l’absorption immédiate de puissance sans intermédiaire AC, simplifiant le contrôle et améliorant la réactivité.
Rôle du BESS : lorsque les charges sont DC-native, un BESS placé à proximité permet l’injection ou l’absorption immédiate de puissance sans intermédiaire AC, simplifiant le contrôle et améliorant la réactivité.
5. Technologie de conversion et rôle de l’électronique de puissance
Il est impossible de faire fonctionner un système MVDC sans convertisseurs — que ce soit pour charger le bus DC à partir de l’AC, alimenter des charges AC depuis le DC, ou transférer de la puissance entre des îlots DC. Le paysage des convertisseurs évolue rapidement :
- Convertisseurs côté ligne / redresseurs : convertissent l’AC du réseau en MVDC. Traditionnellement volumineux, mais les avancées dans les convertisseurs modulaires haute tension rendent des solutions compactes réalisables.
- Convertisseurs à source de tension (VSC) : dispositifs bidirectionnels qui régulent le MVDC et supportent des fonctions comme la puissance réactive via un contrôle coordonné.
- Convertisseurs modulaires multiniveaux (MMC) : s’adaptent bien aux hautes tensions et aux puissances de plusieurs mégawatts avec un contenu harmonique réduit. Les MMC rendent la conversion MVDC→AC réaliste et efficace.
- Convertisseurs DC-DC : élèvent ou abaissent la tension MVDC, isolent des îlots, ou fournissent des sorties régulées vers des bus LVDC.
Le choix du convertisseur est crucial car il influence les harmoniques, la complexité du contrôle, le coût et les besoins en protection. Si vous prévoyez un MVDC, prenez au sérieux les ratings thermiques des convertisseurs, les surcharges de courte durée, et le comportement en ride-through lors de défauts. Assurez-vous également que les stratégies de contrôle des convertisseurs soient coordonnées avec le BESS EMS / Energy Management System, afin d’éviter des commandes conflictuelles lors d’événements transitoires.
6.Protection, disjoncteurs DC et gestion des défauts — le principal casse-tête pratique
La protection AC repose fortement sur les passages par zéro : les disjoncteurs peuvent interrompre le courant au moment où il est nul, et les relais détectent les angles de phase et la fréquence. Le DC n’a pas de passage périodique par zéro, ce qui rend l’interruption des courants de défaut DC difficile. C’est pourquoi les disjoncteurs DC (mécaniques, hybrides ou à semi-conducteurs) et la coordination rapide de la protection deviennent essentiels à la viabilité des systèmes MVDC.
Principales considérations de protection:
- Détection des défauts : les défauts DC s’aggravent rapidement. La détection nécessite des taux d’échantillonnage élevés et des algorithmes robustes pour une détection directionnelle.
- Technologie des disjoncteurs : les disjoncteurs DC hybrides combinent une interruption rapide par semi-conducteurs avec des contacts mécaniques pour décharger l’énergie et réduire les pertes. Ils sont coûteux mais nécessaires pour des réseaux MVDC fiables.
- Isolation segmentée : concevoir le réseau pour isoler de petites sections minimise l’énergie à interrompre et améliore la sélectivité.
- Stratégie de mise à la terre / neutre : isolation complète du DC, mise à la terre du point milieu ou mise à la terre négative — chaque option a des implications sur les surtensions et la conception de l’isolement.
- Coordination avec les convertisseurs et le BESS : les convertisseurs et les onduleurs de batterie doivent pouvoir détecter et coopérer avec les disjoncteurs — le BESS peut aider en réduisant rapidement le courant du bus DC local lors de défauts si la coordination est assurée.
En résumé : la protection n’est pas un détail que l’on ajoute après coup. C’est le moteur principal de l’ingénierie qui détermine le coût et l’architecture d’un système MVDC.
7.Conception thermique et d’isolation, et sécurité
Le MVDC élève considérablement les exigences en matière d’isolation électrique. Sous contrainte DC, les mécanismes de vieillissement (décharges partielles, cheminement de surface) se comportent différemment de ceux observés en AC. Les enveloppes, terminaisons de câbles, connecteurs et dispositifs de protection contre les surtensions doivent être spécifiquement dimensionnés pour des tensions DC et des contraintes continues.
Les protocoles de sécurité évoluent également : la maintenance des systèmes MVDC exige des pratiques d’isolement strictes, un contrôle d’accès rigoureux et des études détaillées de risque d’arc électrique (les arcs DC se comportent différemment des arcs AC). Les facteurs humains — notamment la perception du risque par les opérateurs — peuvent constituer un frein à l’adoption ; une conception centrée sur l’humain et une formation adaptée sont donc essentielles.
Là encore, l’intégration du BESS influence ces choix : les bornes de batterie et les jeux de barres DC doivent disposer d’une isolation compatible et de dispositifs de coupure sûrs ; les modes de défaillance ou de mise en sécurité des batteries doivent être intégrés aux procédures de maintenance.
8.Rendement et flux d’énergie — là où le MVDC permet des gains énergétiques
Au-delà des économies liées aux conducteurs et aux pertes I²R, le MVDC permet de réduire le nombre d’étapes de conversion. Prenons l’exemple d’une installation renouvelable combinant PV + batterie + charges DC :
- Dans une architecture conventionnelle centrée sur l’AC : PV → onduleur vers AC → distribution → onduleur/redresseur au niveau de la charge → charge DC. Chaque étape entraîne une perte de rendement.
- Dans une architecture centrée sur le MVDC : PV (DC) → bus DC → DC-DC vers les charges, ou conversion uniquement lorsque de l’AC est nécessaire. Moins d’inversions → meilleur rendement global aller-retour du système.
Autre avantage : pour le tamponnage de courte durée (réponse rapide en fréquence, pics de recharge de véhicules électriques), le MVDC permet aux batteries d’injecter de la puissance avec un minimum de conversions intermédiaires, améliorant le temps de réponse et réduisant les pertes. Lorsque le BESS fait partie de l’ossature MVDC, les gains en efficacité et en réactivité sont les plus marqués — et le BESS peut être dimensionné et piloté spécifiquement pour gérer les événements transitoires sans cycles inutiles.
9.Où le MVDC est-il utilisé aujourd’hui — applications pratiques
Le MVDC n’est pas une idée théorique — des projets réels et des secteurs concrets l’adoptent déjà.
a)Éolien offshore et réseaux sous-marins
Les éoliennes produisent du DC à certaines étapes des conversions internes, et les systèmes collecteurs MVDC peuvent agréger la production avec moins de conversions et des pertes plus faibles avant l’export en AC. Par ailleurs, l’export en HVDC est courant ; le MVDC agit alors comme une couche intermédiaire d’agrégation en mer.
Rôle du BESS : les sous-stations offshore envisagent de plus en plus des BESS pour le lissage et la fourniture immédiate de puissance, afin d’amortir les transitoires des turbines et de faciliter un contrôle coordonné de l’export.
Rôle du BESS : les sous-stations offshore envisagent de plus en plus des BESS pour le lissage et la fourniture immédiate de puissance, afin d’amortir les transitoires des turbines et de faciliter un contrôle coordonné de l’export.
b)Navires tout électriques et bâtiments navals
Les navires utilisent de plus en plus la propulsion électrique et supportent de fortes charges (radars, systèmes d’armes, charges hôtelières). Le MVDC simplifie la distribution à bord grâce à des gains de poids et de câblage, et permet un routage rapide de l’énergie entre propulsion, charges hôtelières et stockage.
Rôle du BESS : les batteries embarquées (ou hybrides avec supercondensateurs) fournissent une puissance immédiate pour les pointes de propulsion et réduisent le cyclage des générateurs, tandis que le MVDC distribue l’énergie efficacement dans tout le navire.
Rôle du BESS : les batteries embarquées (ou hybrides avec supercondensateurs) fournissent une puissance immédiate pour les pointes de propulsion et réduisent le cyclage des générateurs, tandis que le MVDC distribue l’énergie efficacement dans tout le navire.
c) Grands data centers et sites compatibles AIDC
Les data centers, en particulier les data centers IA avec des densités de puissance par baie très élevées, peuvent tirer parti du MVDC en réduisant les pertes de conversion et en améliorant la fiabilité des équipements nativement DC. À noter : ce domaine est encore émergent — de nombreux déploiements sont à l’état pilote.
Rôle du BESS : un BESS MVDC centralisé peut devenir l’UPS principal du site et l’outil de décalage énergétique, offrant une continuité de quelques millisecondes pour les racks IA et l’écrêtage des pointes pour maîtriser les coûts, avec moins d’étapes de conversion.
Rôle du BESS : un BESS MVDC centralisé peut devenir l’UPS principal du site et l’outil de décalage énergétique, offrant une continuité de quelques millisecondes pour les racks IA et l’écrêtage des pointes pour maîtriser les coûts, avec moins d’étapes de conversion.
d) Installations industrielles et mines
Les fortes charges DC (électrolyseurs, fours, grands variateurs DC) et les mines éloignées avec de longues distances de câbles peuvent utiliser le MVDC pour réduire les pertes et simplifier la distribution.
Rôle du BESS : un BESS colocalisé assure le tamponnage des grandes charges DC et permet de réduire l’usure des groupes électrogènes en prenant en charge les transitoires.
Rôle du BESS : un BESS colocalisé assure le tamponnage des grandes charges DC et permet de réduire l’usure des groupes électrogènes en prenant en charge les transitoires.
e) Micro-réseaux, campus et systèmes énergétiques de district
Pour les campus combinant renouvelables, stockage et cogénération, le MVDC peut rationaliser le partage d’énergie et faciliter le fonctionnement en îlotage avec moins de pertes.
Rôle du BESS : le BESS devient l’ancrage énergétique, permettant un îlotage rapide et un lissage des interactions avec la production distribuée.
Rôle du BESS : le BESS devient l’ancrage énergétique, permettant un îlotage rapide et un lissage des interactions avec la production distribuée.

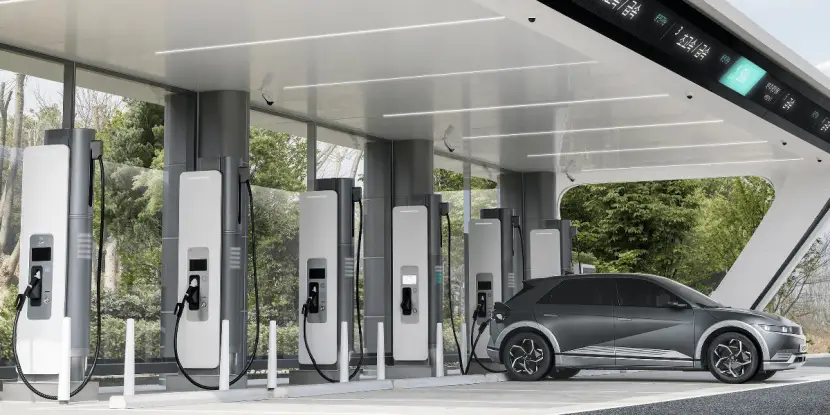

f) Hubs de recharge rapide pour véhicules électriques
La recharge rapide haute puissance nécessite des capacités de plusieurs mégawatts. Le MVDC permet de centraliser le tamponnage par batteries et de distribuer la puissance vers les bornes avec des sections de conducteurs plus faibles et des pertes réduites.
Rôle du BESS : des bancs de BESS alimentés en MVDC tamponnent l’alimentation réseau, réduisent les frais de pointe et délivrent la puissance maximale requise par les chargeurs sans nécessiter de lourdes mises à niveau du réseau.
Rôle du BESS : des bancs de BESS alimentés en MVDC tamponnent l’alimentation réseau, réduisent les frais de pointe et délivrent la puissance maximale requise par les chargeurs sans nécessiter de lourdes mises à niveau du réseau.
10.Arbitrages de conception pratiques et cas où il ne faut PAS utiliser le MVDC
Le MVDC n’est pas une solution universelle. Voici des situations où l’AC reste préférable :
- Petites installations (< quelques centaines de kW) : les coûts supplémentaires liés aux convertisseurs et aux disjoncteurs sont difficiles à justifier.
- Écosystèmes dominés par des charges AC, sans équipements nativement DC : les gains liés à la réduction des conversions sont limités.
- Environnements où la protection DC est peu mature ou sans expertise locale en maintenance : les risques d’exploitation et de maintenance augmentent.
- Sites où les normes ou les autorités réglementaires imposent une distribution AC : les contraintes d’autorisation peuvent retarder les projets.
Le MVDC est pertinent lorsque l’échelle de puissance, la longueur des câbles ou le nombre d’étapes de conversion génèrent des économies réelles et mesurables, supérieures à la complexité accrue en investissement et en exploitation.
11. Exemple de cas de conception — MVDC pour un campus de 5 MW
Un schéma court et reproductible pour garder une approche intuitive et pratique.
Besoin : alimenter un campus avec une puissance de pointe de 5 MW et plusieurs charges à forte densité ; objectif : réduire le volume des câbles et intégrer un tampon batterie de 2 MW pour un écrêtage rapide des pointes.
Choix de conception:
- Tension de bus : 5 kV DC, compromis entre exigences d’isolation et économies sur les conducteurs.
- Courant de pointe à 5 kV : 5 000 kW / 5 kV = 1 000 A, à comparer avec 1 kV → 5 000 A.
- Convertisseurs : utilisation de convertisseurs MMC modulaires dimensionnés à 5 kV pour le couplage AC au poste, et de convertisseurs LVDC/AC au niveau des grappes locales.
- Segmentation du bus MVDC : division en trois zones avec des disjoncteurs DC hybrides rapides afin de limiter l’énergie de défaut.
- BESS : réserve de 10 à 20 % de marge de SOC dans le système de stockage de 2 MW pour assurer le maintien des convertisseurs et une réponse rapide.
Bénéfices attendus:
-
Réduction de la section des câbles d’environ 3 à 6×, selon la distance et le mode de pose.
- Diminution des pertes I²R lors des transferts en pointe.
- Moins d’étapes de conversion et une réponse plus rapide pour les charges DC, avec un gain d’efficacité système de 1 à 3 %, significatif lorsque les factures d’énergie sont élevées.
Ce schéma n’est pas une conception finale, mais illustre le type de dimensionnement « au dos de l’enveloppe » réalisable en une quinzaine de minutes pour déterminer si le MVDC mérite une étude plus approfondie.
12.Normes, essais et mise en service — exigences clés
Les projets MVDC doivent imposer des essais FAT/SAT rigoureux ainsi que des preuves techniques solides de la part des fournisseurs pour les composants :
- Journaux d’essais des convertisseurs couvrant les modes de fonctionnement MVDC (régime permanent, transitoires, injection de défauts).
- Performances des disjoncteurs DC : capacité d’interruption, énergie maximale absorbée et comportement au réenclenchement.
- Études de coordination des protections : démonstration de la sélectivité et des temps d’élimination des défauts DC.
- Essais d’isolation et de décharges partielles sur les câbles et les terminaisons.
- Études CEM et harmoniques, car les systèmes DC interagissent différemment avec l’électronique de puissance.
Lors des achats, il convient d’exiger des traces d’essais horodatées, des exercices de black-start reproductibles pour les micro-réseaux, ainsi qu’une passation claire O&M permettant aux équipes de maintenance de s’entraîner aux procédures d’isolement en toute sécurité.

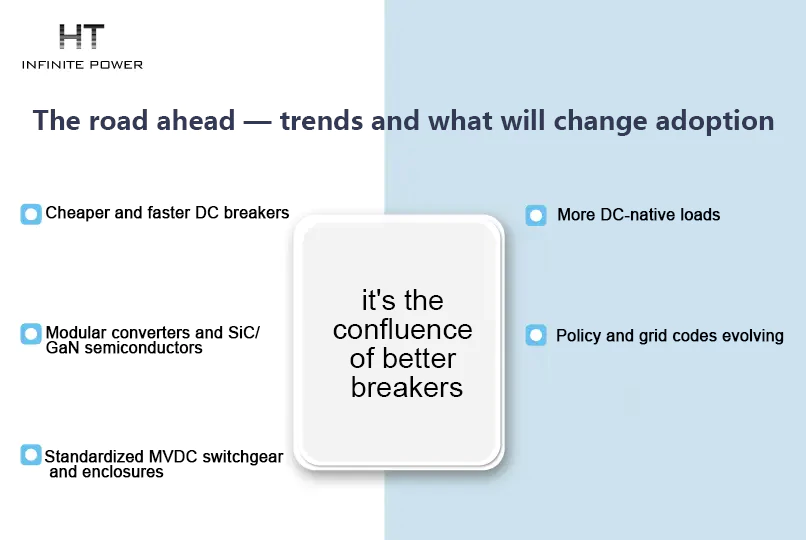

13. La voie à suivre — tendances et facteurs qui influenceront l’adoption
Plusieurs tendances technologiques et facteurs de marché façonneront l’adoption du MVDC:
- Des disjoncteurs DC plus rapides et moins coûteux : à mesure que les disjoncteurs à semi-conducteurs et hybrides deviennent plus abordables, la sécurité et la sélectivité s’améliorent.
- Des convertisseurs modulaires et des semi-conducteurs SiC/GaN réduisent les pertes et l’encombrement des convertisseurs aux tensions moyennes.
- La standardisation des appareillages et des enveloppes MVDC réduira les frictions en ingénierie et en autorisation.
- L’augmentation des charges nativement DC (centres de données, électrolyseurs, bornes de recharge) renforce la proposition de valeur du MVDC.
- L’évolution des politiques et des codes réseau, reconnaissant les cas d’usage de la distribution DC, accélérera l’adoption.
Le point de bascule ne dépend pas d’une seule innovation, mais de la convergence de meilleurs disjoncteurs, de semi-conducteurs moins chers et d’un nombre croissant de charges compatibles DC.
14.Liste de contrôle pratique pour évaluer le MVDC dans votre projet
(1).Collecter les profils de charge (pas de 15 minutes ou plus fin), identifier la puissance de pointe et les distances de distribution.
(2).Modéliser l’énergie et les pertes pour les options LVDC, MVDC et AC sur la durée de vie prévue (inclure les pertes de conversion ainsi que les coûts des disjoncteurs et de maintenance).
(3).Cartographier les charges nativement DC et évaluer combien d’étapes de conversion peuvent être éliminées.
(4).Exiger des preuves fournisseurs : journaux des convertisseurs MMC/VSC, spécifications des disjoncteurs DC et enregistrements FAT/SAT.
(5).Concevoir la segmentation : minimiser l’énergie par défaut en créant de petites zones d’isolement avec des disjoncteurs rapides.
(6).Préparation des équipes : s’assurer que les équipes d’exploitation et de maintenance (O&M) et les procédures de sécurité sont en place.
(7).Impliquer les autorités de régulation tôt : l’autorisation des systèmes DC peut nécessiter des démonstrations supplémentaires dans certaines juridictions.
(2).Modéliser l’énergie et les pertes pour les options LVDC, MVDC et AC sur la durée de vie prévue (inclure les pertes de conversion ainsi que les coûts des disjoncteurs et de maintenance).
(3).Cartographier les charges nativement DC et évaluer combien d’étapes de conversion peuvent être éliminées.
(4).Exiger des preuves fournisseurs : journaux des convertisseurs MMC/VSC, spécifications des disjoncteurs DC et enregistrements FAT/SAT.
(5).Concevoir la segmentation : minimiser l’énergie par défaut en créant de petites zones d’isolement avec des disjoncteurs rapides.
(6).Préparation des équipes : s’assurer que les équipes d’exploitation et de maintenance (O&M) et les procédures de sécurité sont en place.
(7).Impliquer les autorités de régulation tôt : l’autorisation des systèmes DC peut nécessiter des démonstrations supplémentaires dans certaines juridictions.
