Qu’est-ce que la surveillance au niveau des cellules et pourquoi améliore-t-elle la sécurité du stockage ?
2025-08-01
1. Introduction : Le besoin croissant de surveillance au niveau cellule
Dans le paysage énergétique actuel — des installations solaires domestiques alimentant des batteries de maison jusqu’aux systèmes conteneurisés stabilisant les réseaux électriques nationaux — des milliers de cellules lithium-ion individuelles doivent fonctionner en parfaite synchronisation. Pourtant, une seule cellule défaillante peut déclencher une réaction en chaîne : un léger échauffement ici, une dérive de tension là… et tout un pack peut basculer en emballement thermique.
C’est pourquoi la surveillance au niveau cellule n’est plus une option : c’est une nécessité opérationnelle. En équipant chaque cellule de son propre capteur, on passe d’une logique de moyenne globale à une approche de précision, capable de détecter les anomalies avant qu’elles ne dégénèrent — pour mieux protéger votre matériel et votre sécurité.
C’est pourquoi la surveillance au niveau cellule n’est plus une option : c’est une nécessité opérationnelle. En équipant chaque cellule de son propre capteur, on passe d’une logique de moyenne globale à une approche de précision, capable de détecter les anomalies avant qu’elles ne dégénèrent — pour mieux protéger votre matériel et votre sécurité.
2. Qu’est-ce qu’un système de surveillance des cellules de batterie ?
Un système de surveillance des cellules de batterie (BCMS, Battery Cell Monitoring System) est essentiellement un réseau de capteurs miniatures — sondes de tension, bandes thermiques, voire parfois capteurs d’impédance — connectés individuellement à chaque cellule. Ces capteurs transmettent en continu leurs données à un contrôleur intelligent, qui les centralise dans une interface logicielle de visualisation.
Contrairement aux systèmes BMS classiques qui ne donnent que des moyennes au niveau du module (masquant la cellule anormale qui chauffe), un BCMS indique précisément quelle cellule présente une tension excessive ou une élévation de température — souvent plusieurs minutes, voire plusieurs heures avant que les alarmes de niveau pack ne se déclenchent.
Contrairement aux systèmes BMS classiques qui ne donnent que des moyennes au niveau du module (masquant la cellule anormale qui chauffe), un BCMS indique précisément quelle cellule présente une tension excessive ou une élévation de température — souvent plusieurs minutes, voire plusieurs heures avant que les alarmes de niveau pack ne se déclenchent.
2.1 Composants clés : capteurs, contrôleurs et interface logicielle
Capteurs : Ce sont des bandes souples ultra-fines ou de minuscules sondes à pince, capables de mesurer la tension avec une précision de 1 mV et la température à 0,1 °C près. Non-intrusifs mais très robustes, ils sont conçus pour résister à l’environnement chimique exigeant d’un armoire batterie.
Contrôleurs : Une carte microcontrôleur dédiée interroge chaque capteur — parfois des centaines —, agrège les mesures et applique les seuils de sécurité définis par l’utilisateur. Elle peut aussi donner des ordres de rééquilibrage, activer les ventilateurs de refroidissement, voire isoler une cellule défaillante.
Interface logicielle : Imaginez un Google Maps pour votre batterie — cartes thermiques en temps réel de l’état des cellules, graphiques d’évolution, alertes instantanées par SMS ou email dès qu’un paramètre sort des tolérances.
2.2 Différences avec un BMS traditionne
Un BMS classique au niveau module pourrait indiquer : « Tension du pack : 48,5 V, température : 30 °C », en faisant la moyenne sur 48 cellules. Pourtant, une cellule pourrait être à 55 °C et une autre à 44 °C, sans que cela n’apparaisse. Le BCMS, lui, dira : « Cellule 12 : 55 °C ; Cellule 27 : 44 °C », vous permettant d’intervenir cellule par cellule — que ce soit pour rééquilibrer, refroidir ou remplacer. Cette granularité évite qu’une seule cellule défectueuse ne compromette l’ensemble du système.
3. Pourquoi surveiller chaque cellule individuellement ?
3.1 Détecter les défauts précoces avant qu’ils ne s’aggravent
Certaines cellules développent des microfissures ou des défauts de séparateur provoquant des fuites d’électrolyte. Au début, cela reste invisible au niveau du pack, mais les capteurs cellule captent immédiatement de légères chutes de tension ou des hausses subtiles de température. Cet avertissement précoce vous laisse plusieurs heures, voire plusieurs jours pour intervenir — bien préférable à un module fondu ou, pire, un incendie.
3.2 Équilibrer l’état des cellules pour prolonger la durée de vie
Aucune cellule ne vieillit de la même manière. Certaines voient leur résistance interne augmenter plus vite, d’autres perdent progressivement en capacité. La surveillance au niveau cellule permet un équilibrage actif — pas seulement entre modules, mais cellule par cellule, en harmonisant leur état de charge (SoC). Résultat : une durée de vie du pack prolongée de 15 à 25 %, moins de remplacements, et un coût total de possession réduit.
4. Avantages essentiels en matière de sécurité et de fiabilité
4.1 Protection contre les surtensions et les sous-tensions
Grâce à des seuils définis par cellule, le système peut interrompre la charge dès qu’une cellule faible atteint 4,10 V, même si la moyenne du pack n’est que de 4,00 V, évitant ainsi le plating du lithium. De même, aucune cellule n’est autorisée à descendre en dessous de 2,5 V, prévenant les décharges profondes excessives et les dommages irréversibles.
4.2 Prévention de l’emballement thermique

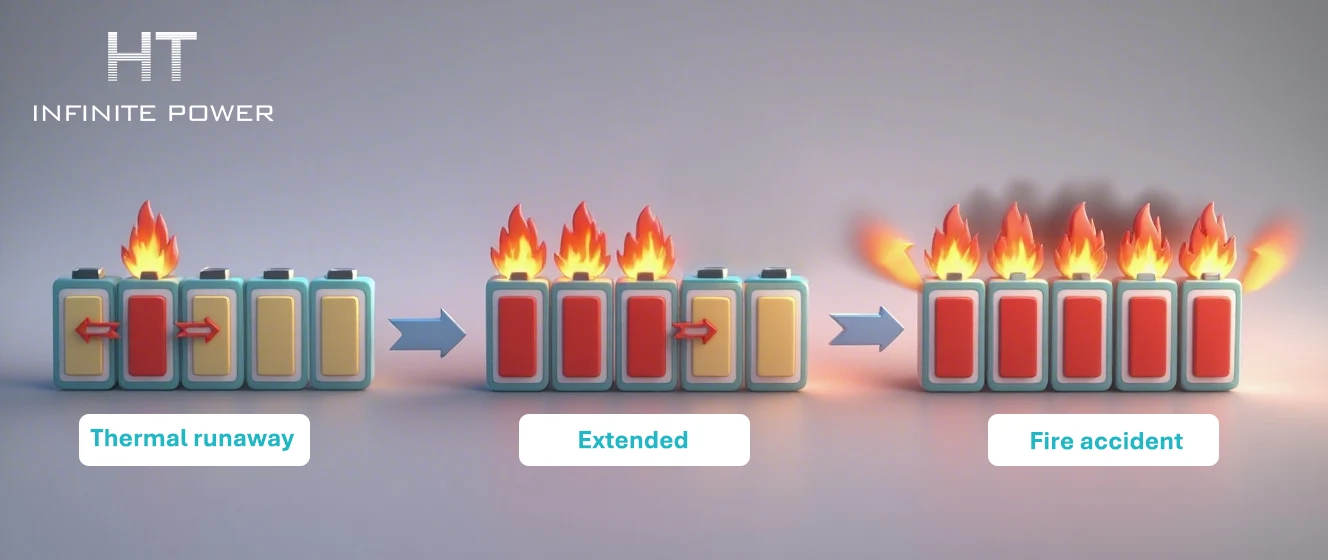

Un emballement thermique commence souvent par une seule cellule chaude qui réchauffe sa voisine, puis ainsi de suite. Détecter une anomalie de 5 °C sur une cellule et activer localement un ventilateur ou une réduction de charge permet de briser cette chaîne réactionnelle — ce qui peut littéralement sauver des vies et préserver des équipements valant des millions.
4.3 Isolation des défauts et redondance
Un BCMS avancé peut reconfigurer le pack en temps réel : isoler une cellule défaillante, rediriger le courant autour d’elle, et maintenir le fonctionnement du reste du système — qu’il s’agisse d’un réfrigérateur domestique pendant la nuit ou des serveurs d’un data center en période de pointe.
5. Cas d’usage réel dans le stockage résidentiel
Lors d’une installation récente à Phoenix par une chaude après-midi, une cellule d’un système résidentiel de 13,5 kWh a atteint 52 °C, tandis que ses voisines restaient à 38 °C. Le BCMS a automatiquement réduit le courant de charge de 20 % sur cette chaîne, ramenant la température en zone sécurisée en quelques minutes — sans remplacement matériel, sans intervention technique, uniquement via un ajustement logiciel.
6. Cas d’usage réel dans le stockage industriel et commercial
Dans un centre logistique européen équipé d’un conteneur de 1 MWh, deux cellules sur 1 024 ont montré une élévation régulière de 8 °C par rapport à la base lors des cycles de lissage de pics. Les alertes précoces ont permis un remplacement programmé durant une maintenance prévue, évitant ainsi une interruption potentielle coûtant 25 000 $/heure et garantissant la sécurité de l’équipe.

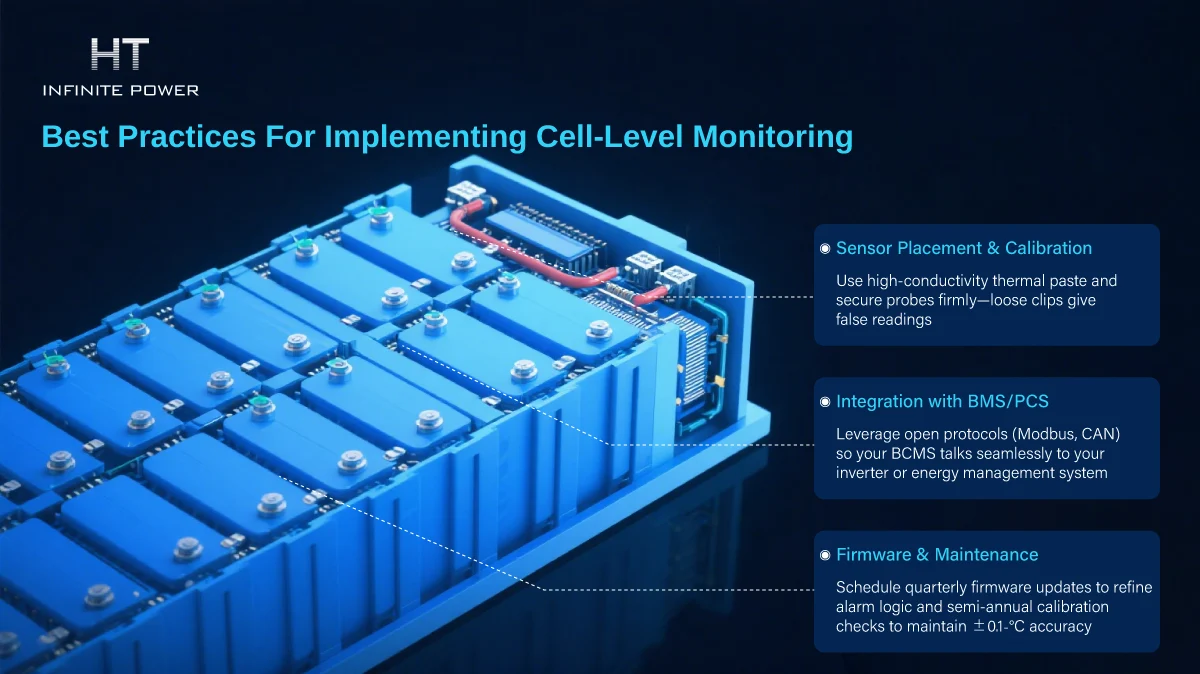

7. Bonnes pratiques pour mettre en œuvre la surveillance au niveau cellule
1.Placement et calibration des capteurs : Utilisez de la pâte thermique à haute conductivité et fixez fermement les sondes — les pinces mal serrées donnent des mesures erronées.
2.Intégration avec le BMS ou le PCS : Utilisez des protocoles ouverts (Modbus, CAN) pour assurer une communication fluide entre le BCMS, l’onduleur et le système de gestion énergétique.
3.Mise à jour et maintenance : Programmez des mises à jour du firmware tous les trimestres pour affiner les algorithmes d’alarme, et des vérifications de calibration semestrielles pour maintenir une précision de ±0,1 °C.
8. Défis et considérations
Les systèmes de surveillance au niveau cellule augmentent le coût du pack d’environ 5 à 10 % et génèrent un volume de données considérable. Des filtres en périphérie ou des nœuds d’analyse locaux sont essentiels ; envoyer naïvement toutes les données brutes vers le cloud peut saturer les réseaux. Les capteurs sans fil en réseau maillé facilitent l’installation, mais nécessitent une planification RF robuste pour éviter les interférences dans les baies de batteries denses.
9. Conclusion : L’avenir du stockage d’énergie sécurisé
Des unités domestiques de 5 kW aux installations de services réseau de 50 MW, la surveillance au niveau cellule passe de « simple confort » à véritable exigence. En détectant les problèmes à la source, en équilibrant les cellules avec précision, et en s’intégrant aux systèmes intelligents du réseau, cette technologie transforme les batteries lithium-ion en solutions sûres et fiables à long terme.
10. Foire aux questions (FAQ)
Q1. En quoi la surveillance au niveau cellule diffère-t-elle de celle au niveau module?
La surveillance au niveau module fournit des moyennes qui masquent les anomalies. En revanche, la surveillance au niveau cellule permet de suivre en temps réel la tension et la température de chaque cellule individuellement.
Q2. Peut-on isoler automatiquement les cellules défectueuses?
Oui. Les systèmes BCMS modernes peuvent contourner ou déconnecter les cellules défaillantes en temps réel, maintenant ainsi le reste du pack opérationnel.
Q3. Quel est le retour sur investissement (ROI)?
Dans de nombreux environnements commerciaux, un seul incident évité suffit à rentabiliser le système de surveillance en 12 à 18 mois.
Q4. Les capteurs sans fil sont-ils fiables à grande échelle?
Oui. Les protocoles maillés de dernière génération assurent un taux de transmission des données supérieur à 99,9 %, même dans des environnements saturés en métal.
Q5.À quelle fréquence faut-il recalibrer le système?
Tous les 6 à 12 mois, selon les variations de température de votre site et la fréquence des cycles de charge/décharge.
