Introduction aux solutions de stockage d'énergie les plus complètes
2025-01-09
Les solutions de stockage d'énergie jouent un rôle de plus en plus important dans l'industrie énergétique actuelle, offrant des solutions plus efficaces, fiables et durables pour les systèmes énergétiques.
Cet article discutera des solutions de stockage d'énergie côté réseau, des solutions de stockage d'énergie domestique, des solutions de stockage d'énergie industrielles et commerciales, des solutions de fusion de stockage photovoltaïque et de recharge, ainsi que des solutions de systèmes de micro-réseaux.
Cet article discutera des solutions de stockage d'énergie côté réseau, des solutions de stockage d'énergie domestique, des solutions de stockage d'énergie industrielles et commerciales, des solutions de fusion de stockage photovoltaïque et de recharge, ainsi que des solutions de systèmes de micro-réseaux.
1. Solutions de stockage d'énergie côté production
Les solutions de stockage d'énergie côté production se divisent en types centralisés et décentralisés, ce qui peut améliorer le problème des restrictions de la production photovoltaïque et éolienne et améliorer l'efficacité économique ; réduire le taux de variation instantanée de la puissance et diminuer les chocs sur le réseau.

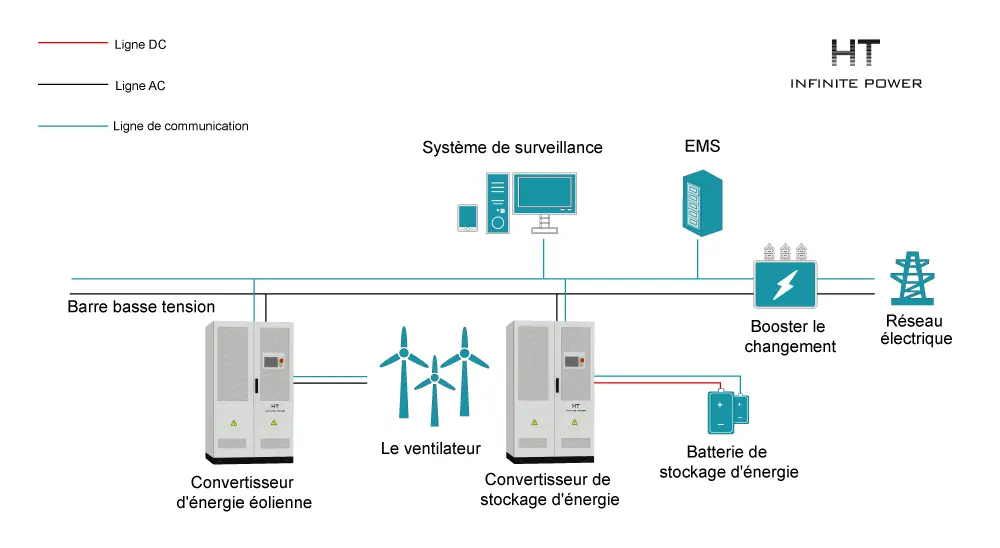

(1). Solution de stockage d'énergie pour les parcs éoliens
Les solutions de stockage d'énergie peuvent améliorer les parcs éoliens existants avec des prix d'électricité élevés en réseau, résoudre le problème de l'abandon du vent, éliminer les fluctuations aléatoires de la production d'énergie éolienne, améliorer la qualité de la production d'énergie des centrales éoliennes, rendre l'énergie éolienne dispatchable, et participer à la régulation de pointe et de fréquence.
- Réduire l'abandon du vent et améliorer l'efficacité économique
- Lisser les fluctuations aléatoires de la production, améliorer la qualité de l'énergie
- Améliorer la précision des prévisions de puissance et réduire les chocs sur le réseau
- Le stockage d'énergie des parcs éoliens participe aux services auxiliaires
Pour plus de convertisseurs de stockage d'énergie, veuillez consulter le cabinet de convertisseurs HT AC DC.

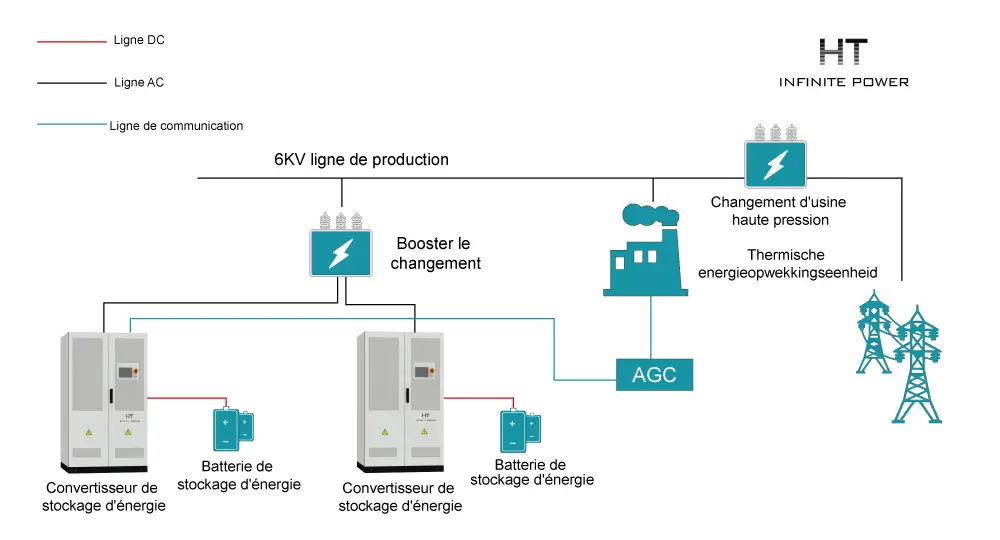

(2). Solution de stockage d'énergie pour la régulation conjointe de la fréquence des centrales thermiques
La solution de stockage d'énergie présente les avantages d'une réponse rapide, d'une haute précision et d'une régulation précise. Elle peut être utilisée en combinaison avec des centrales thermiques pour la régulation conjointe de la fréquence, afin de compenser les caractéristiques de régulation de fréquence des unités thermiques, telles que la lenteur, la faible précision et la mauvaise direction (surdépassement).
(3). Solution de stockage d'énergie pour les centrales photovoltaïques
Les solutions de stockage d'énergie peuvent améliorer les centrales photovoltaïques existantes avec des prix d'électricité élevés en réseau. Elles résolvent le problème de l'abandon de l'énergie photovoltaïque, éliminent les fluctuations aléatoires de la production d'énergie photovoltaïque, améliorent la qualité de la production d'énergie des centrales photovoltaïques, rendent l'énergie photovoltaïque dispatchable, et participent aux services auxiliaires tels que la régulation de la charge de pointe et la régulation de fréquence.
- Réduire l'abandon de l'énergie solaire et améliorer l'efficacité économique
- Améliorer la précision des prévisions de puissance et réduire l'impact sur le réseau
- Lisser les fluctuations aléatoires de la puissance et améliorer la qualité de l'énergie
- Le stockage d'énergie des centrales photovoltaïques participe aux services auxiliaires

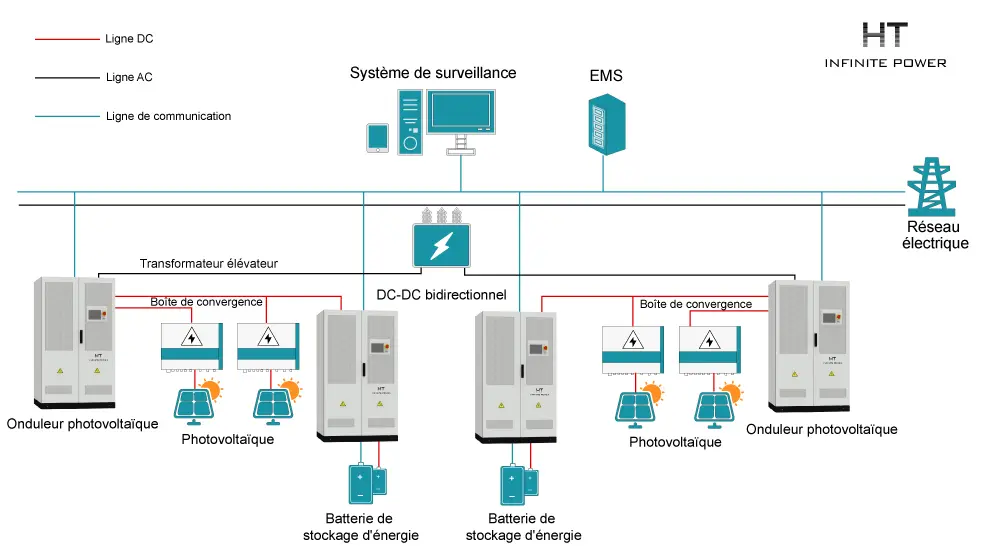

Solutions de bus DC

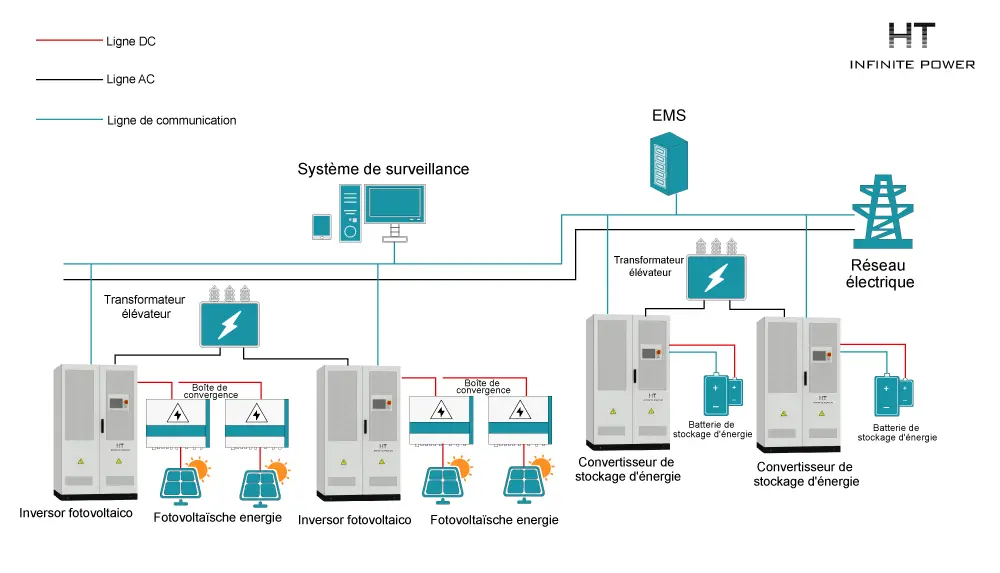

Solutions de barre omnibus AC
Pour plus de batteries de stockage d'énergie, veuillez consulter les batteries de stockage d'énergie commerciales HT.
2. Solutions de stockage d'énergie côté réseau
Alors que l'accès à grande échelle des nouvelles sources d'énergie aggrave le déséquilibre du côté de la production d'énergie et que la différence quotidienne de pointe entre la charge et la vallée, ainsi que la différence saisonnière de pointe entre la charge et la vallée, continuent d'augmenter, le rôle des solutions de stockage d'énergie côté réseau devient de plus en plus important. Les solutions de stockage d'énergie côté réseau sont des outils d'ajustement efficaces pour les services auxiliaires et peuvent promouvoir le processus de libéralisation du marché de l'électricité et des échanges spot d'électricité.

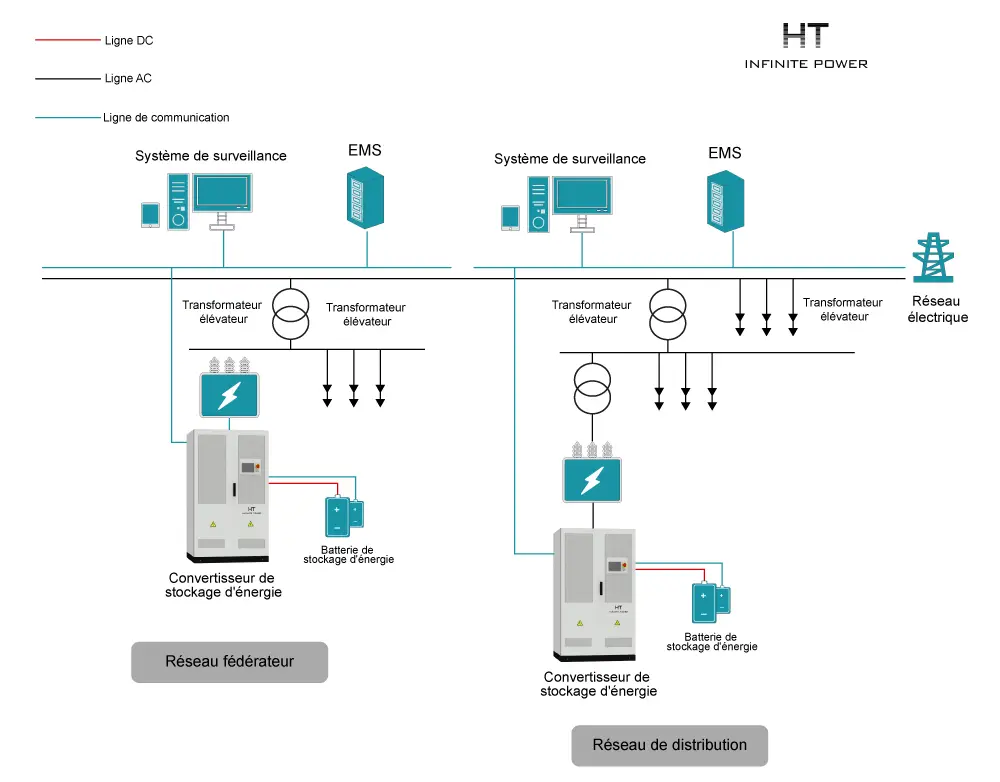

(1).Solutions de stockage d'énergie pour le réseau
Les solutions de stockage d'énergie peuvent réaliser un contrôle de la régulation de la pointe et de la fréquence, surveiller les fluctuations de la charge en temps réel, répondre rapidement à la gestion du réseau, et améliorer la stabilité de la fréquence du réseau. Le système de stockage d'énergie peut également ajuster dynamiquement la puissance réactive du réseau en fonction du changement du facteur de puissance du réseau, réduire les pertes du système, et assurer un fonctionnement fiable du réseau.
- Régulation de fréquence de puissance et régulation de la pointe
- Participation indépendante aux services auxiliaires
- Régulation secondaire de fréquence, régulation payante de la pointe, AVC (Contrôle Automatique de Tension), réserve tournante, réserve à froid, démarrage à froid
(2). Solution de stockage d'énergie domestique
En combinant les systèmes photovoltaïques et de stockage d'énergie, il est possible de gérer efficacement le cycle énergétique des foyers ainsi que des secteurs industriels et commerciaux à travers la production, le stockage et la consommation, ce qui constitue une partie essentielle du futur système énergétique intelligent.

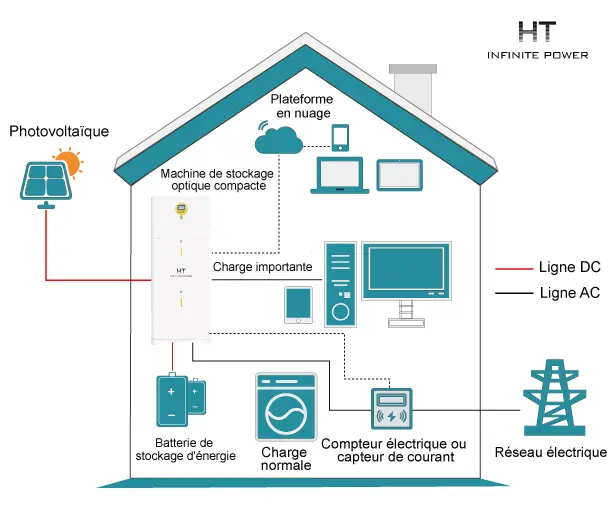

(3). Solution de stockage d'énergie domestique avec photovoltaïque
Cette solution peut fournir de l'électricité stable, fiable, sûre et économique pour les foyers grâce au modèle photovoltaïque + stockage d'énergie.
- Compatible avec les batteries lithium-ion et les batteries au plomb
- Compatibilité flexible des batteries haute tension et basse tension
- Terminal de gestion intelligente de l'énergie domestique
- Nœud de gestion de la dispatching de puissance et de la réponse côté demande
- Nœud de centrale virtuelle distribuée
(4). Solution de stockage d'énergie pour le système de couplage AC domestique
À mesure que de plus en plus de foyers sont équipés de systèmes photovoltaïques, il est nécessaire d'ajouter un stockage d'énergie au système d'origine. Sans modifier les conditions d'installation de l'équipement initial, un équipement d'onduleur de stockage d'énergie peut être directement installé du côté AC pour répondre aux besoins de stockage d'énergie domestique.
Les petits onduleurs de stockage d'énergie peuvent être utilisés avec n'importe quel onduleur photovoltaïque à connexion réseau monophasé ordinaire pour former une solution de stockage d'énergie photovoltaïque.
Pour plus d'informations sur les solutions de stockage d'énergie domestique, veuillez consulter le système de stockage d'énergie domestique HT INFINITEPOWER.

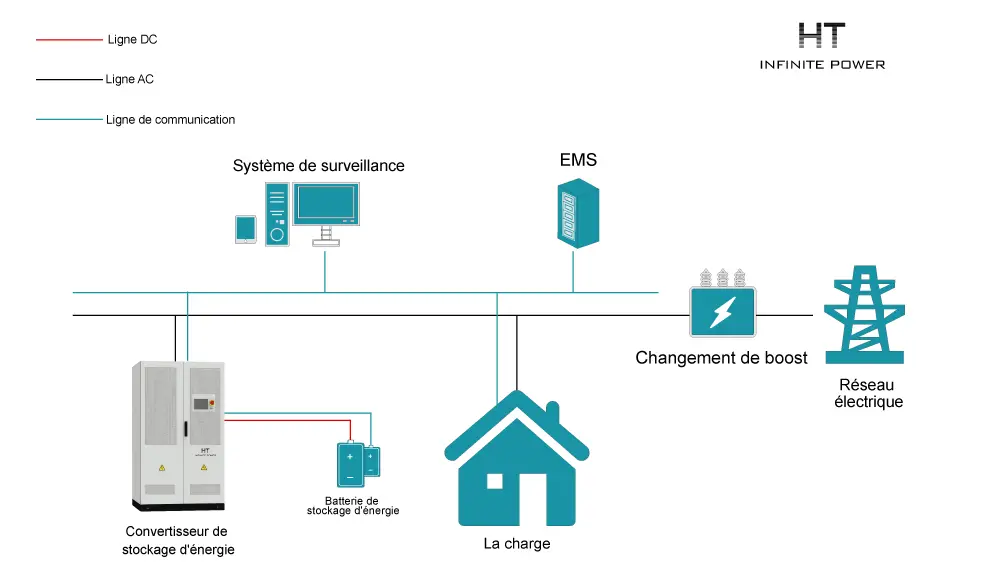

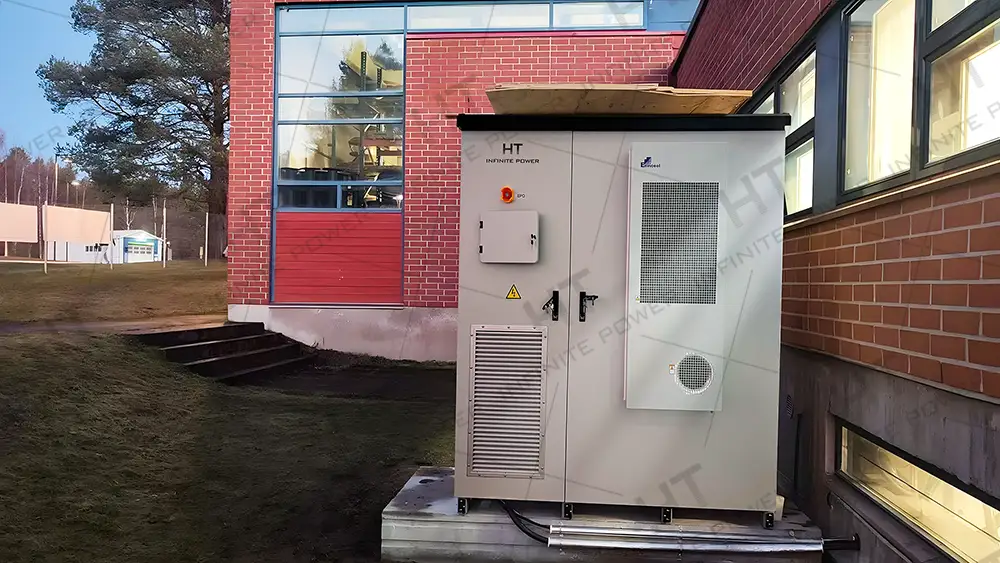

(5). Solutions de stockage d'énergie industrielles et commerciales
Les entreprises industrielles et commerciales avec de grandes différences de prix entre les heures de pointe et les heures creuses peuvent utiliser des systèmes de stockage d'énergie pour réaliser de l'arbitrage entre les périodes de pointe et de vallée. De plus, le stockage d'énergie industriel et commercial peut également réduire les frais de capacité des transformateurs, réduire les frais d'électricité de la demande maximale des transformateurs, retarder la construction d'une extension de la capacité de distribution, économiser des dépenses et servir de source d'alimentation de secours pour améliorer la fiabilité de l'approvisionnement en énergie.
- Lissage des pointes et remplissage des vallées.
- Gestion de la demande maximale des transformateurs.
- Remplacement de l'extension limitée de la capacité du transformateur.
- Compensation de la puissance réactive et APF pour améliorer la qualité de l'énergie.
- Le PCS est équipé d'un transformateur d'isolation, ce qui lui confère une grande adaptabilité aux charges et une haute fiabilité, et est plus adapté aux applications industrielles et commerciales.
- Peut participer à la réponse côté demande et aux services auxiliaires pour la gestion de la distribution de l'énergie, la régulation de fréquence et la régulation de la pointe.
- Gestion complète de l'efficacité énergétique.

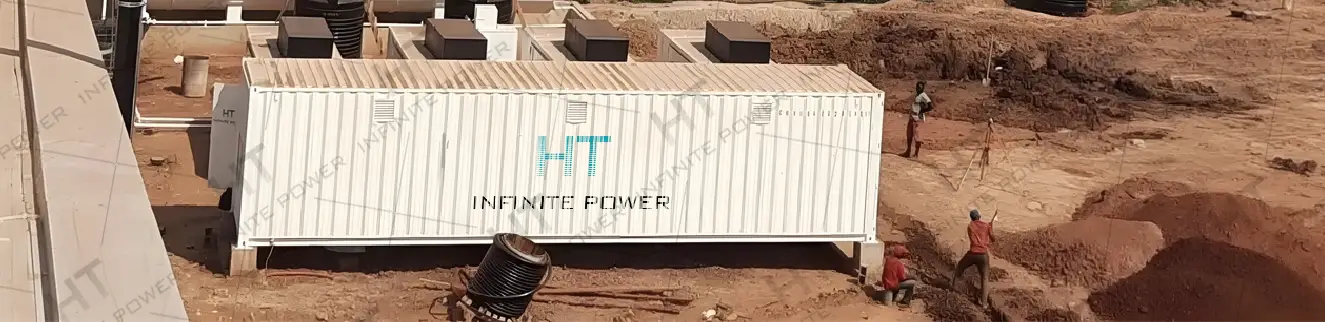

3. Solution de stockage d'énergie pour micro-réseau
La solution de stockage d'énergie pour micro-réseau est un système de production et de distribution d'énergie qui peut atteindre un auto-contrôle, une protection et une gestion selon des objectifs prédéfinis. Il peut être connecté au réseau externe pour former un micro-réseau interconnecté, ou être isolé pour former un micro-réseau autonome. Le système de stockage d'énergie est une unité indispensable dans le micro-réseau. Il peut atteindre un équilibre interne de l'énergie dans le micro-réseau, fournir une énergie stable pour la charge, améliorer la fiabilité de l'énergie et assurer une transition transparente entre le mode connecté au réseau et le mode hors réseau.

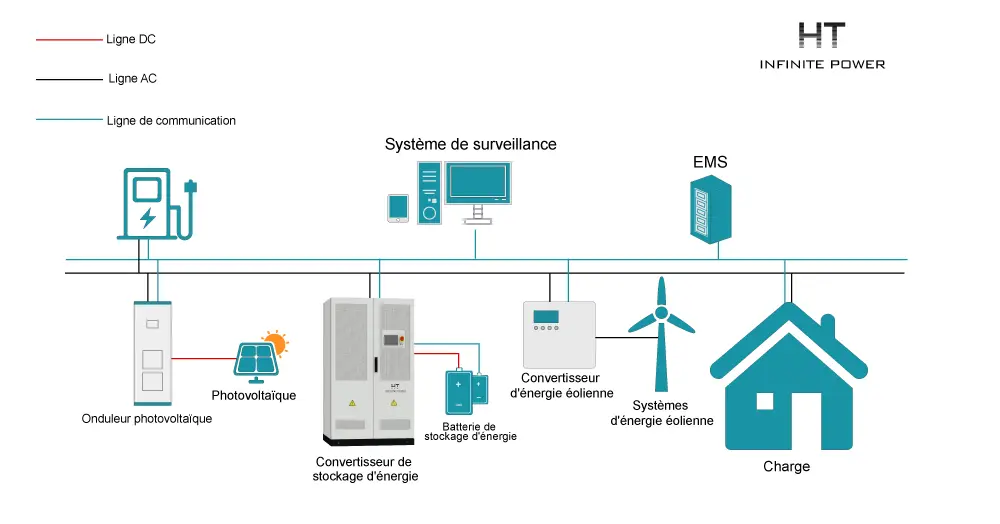

(1). Solution de stockage d'énergie pour micro-réseau connecté au réseau
Le stockage d'énergie joue un rôle de stabilisateur et de régulateur dans l'utilisation énergétique globale des énergies éolienne, solaire, biomasse, gaz et stockage. L'accès à grande échelle des sources d'énergie distribuées au réseau de distribution aura un certain impact sur la qualité de l'énergie, la fiabilité de l'approvisionnement en énergie, les pertes du réseau et le fonctionnement sécurisé du réseau électrique. Il existe une différence de prix entre les heures de pointe et les heures creuses dans la consommation d'électricité des utilisateurs. Le stockage d'énergie dans le micro-réseau distribué est mis en œuvre dans le réseau de distribution pour réguler le fonctionnement coordonné des sources d'énergie distribuées et des charges, et compenser l'impact négatif de l'aléa de la production d'énergie distribuée sur la sécurité et le fonctionnement économique du réseau électrique. Il peut également réaliser un arbitrage de prix entre les heures de pointe et de vallée et participer à des services auxiliaires tels que la régulation primaire de fréquence, le contrôle automatique de la production d'énergie, la régulation de la pointe, la régulation de la puissance réactive, la réserve de secours et le démarrage à froid du réseau électrique.
- Entrée multi-énergie, permettant de réaliser essentiellement de la production et de la consommation autonomes pour réduire la dépendance aux grands réseaux électriques.
- Efficace et flexible, adaptée à une variété de systèmes de production d'énergie renouvelable.
- Connexion par barre omnibus AC, pratique pour une gestion centralisée.
- Le système de stockage d'énergie peut réaliser le démarrage à froid du micro-réseau.

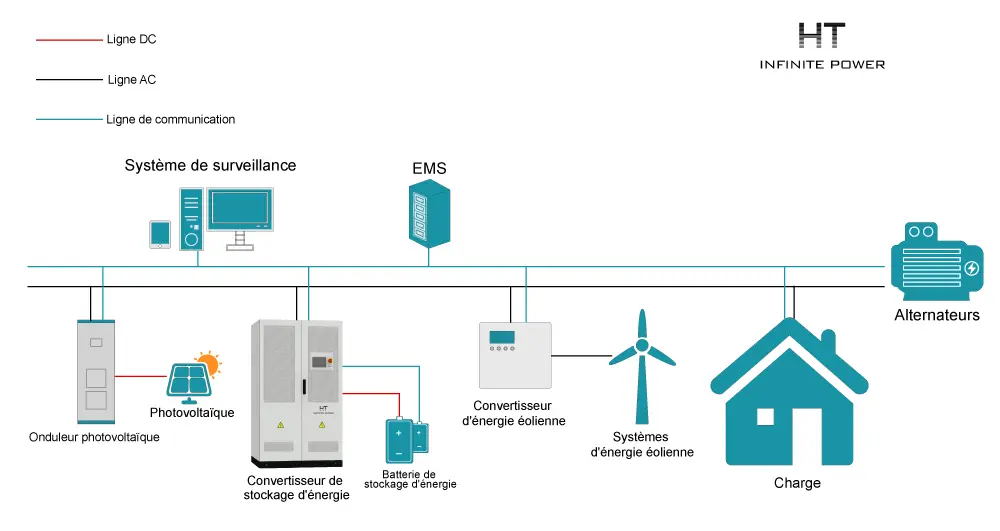

(2).Solution de micro-réseau hors réseau
Les zones éloignées sont difficiles à couvrir avec les réseaux électriques traditionnels, mais les ressources solaires locales sont abondantes ou les ressources éoliennes sont abondantes, ce qui est très adapté à la construction de micro-réseaux autonomes avec stockage solaire (éolien) et diesel pour résoudre les problèmes d'électricité locaux.
Pour les micro-réseaux autonomes à haute puissance (niveau MW et au-dessus), la solution de barre omnibus AC réduit la source d'entrée et améliore la fiabilité.
Le système fonctionne sous régulation hors réseau, et le système de stockage d'énergie ou le générateur diesel fournit un soutien en tension et en fréquence pour l'ensemble du micro-réseau. Le système de gestion de l'énergie (EMS) analyse et prédit l'utilisation de l'énergie des panneaux photovoltaïques, de l'éolien et des charges afin d'assurer un fonctionnement sûr, fiable et économique du micro-réseau.
Le système fonctionne sous régulation hors réseau, et le système de stockage d'énergie ou le générateur diesel fournit un soutien en tension et en fréquence pour l'ensemble du micro-réseau. Le système de gestion de l'énergie (EMS) analyse et prédit l'utilisation de l'énergie des panneaux photovoltaïques, de l'éolien et des charges afin d'assurer un fonctionnement sûr, fiable et économique du micro-réseau.

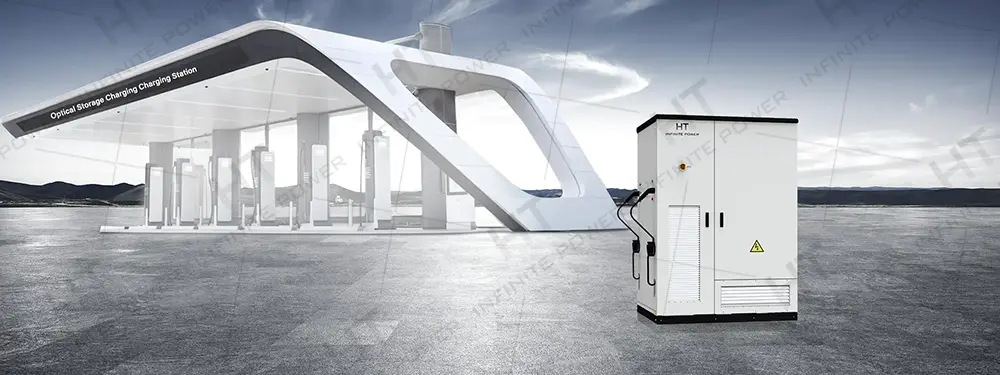

4. Solution de stockage d'énergie pour le système de stockage photovoltaïque et de recharge
La station de recharge intégrée "photovoltaïque, stockage et recharge" ajoute la production d'énergie photovoltaïque, le système de stockage d'énergie, la recharge d'urgence et d'autres systèmes sur la base de la station de recharge pour une interaction intelligente avec le réseau, ce qui joue un rôle clé dans l'assistance au réseau pour le déplacement de la pointe, lissage de la production d'énergie électrique et amélioration de la stabilité du réseau.

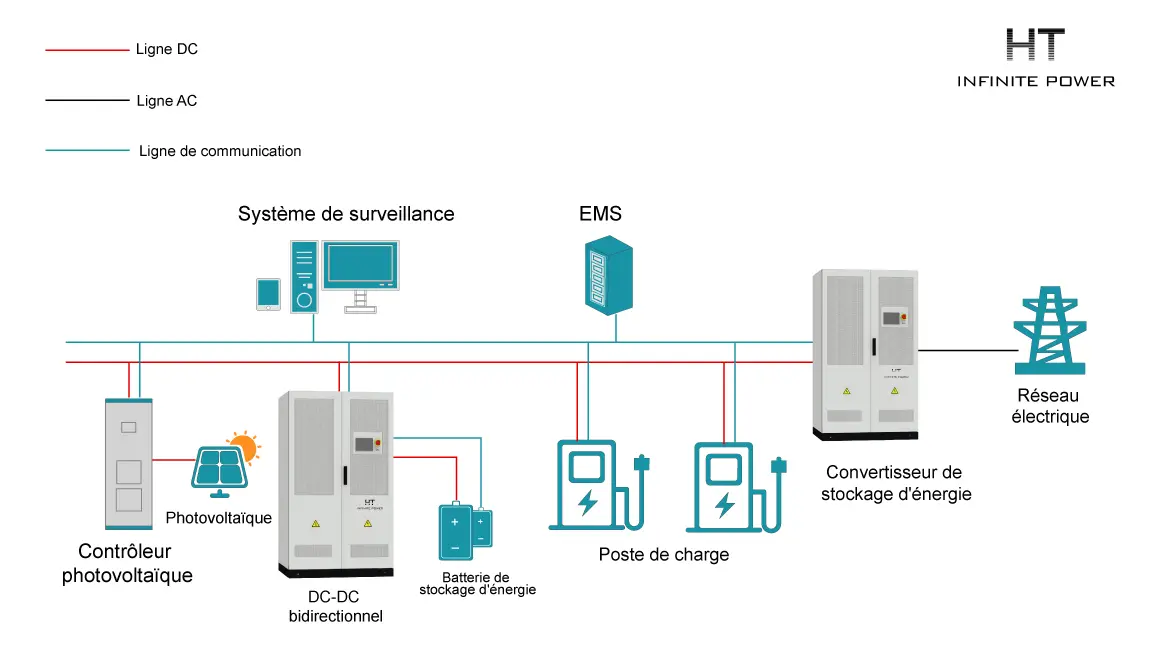

(1). Solution de stockage d'énergie avec câblage de bus DC
La solution de bus DC de la station de recharge et de stockage photovoltaïque intégrée adopte l'architecture d'alimentation par bus DC. Le bus DC fournit principalement l'énergie de charge pour la borne de recharge DC. L'énergie DC sur le bus DC est convertie en une plage de tension compatible pour la recharge des véhicules à énergie nouvelle via le module de charge DC/DC. L'énergie du bus DC peut provenir du réseau électrique, du système de production photovoltaïque et du système de stockage d'énergie, et des convertisseurs bidirectionnels AC/DC avec contrôleur MPPT photovoltaïque et des convertisseurs bidirectionnels DC/DC sont utilisés pour la conversion d'énergie.
●Le couplage DC réduit les pertes liées à la conversion de courant continu en courant alternatif.
●La borne de recharge alimentée directement par le photovoltaïque améliore le taux d'utilisation des énergies nouvelles.
●La borne de recharge alimentée directement par le photovoltaïque améliore le taux d'utilisation des énergies nouvelles.
●Le système de stockage d'énergie lisse les pointes et remplit les vallées, réduisant ainsi la consommation d'électricité.
(2). Solution de stockage d'énergie avec barre omnibus AC
La solution de stockage d'énergie avec barre omnibus AC de la station de recharge et de stockage photovoltaïque intégrée est actuellement une solution de stockage d'énergie photovoltaïque et de recharge plus couramment utilisée. Elle est largement utilisée dans l'expansion des systèmes de stations de recharge et les applications de complémentarité multi-énergies du système, et peut réaliser des solutions intégrées pour le photovoltaïque, le stockage d'énergie et les batteries en conteneurs.
Plage d'accès large et conception flexible :
Elle peut être utilisée pour l'alimentation dans les zones sans électricité, les applications intégrées de stockage et de recharge photovoltaïque, la vente d'énergie dans les parcs industriels, les grandes stations de recharge et d'autres applications de micro-réseaux.
Le système de stockage d'énergie réduit les pointes et les vallées, réduit la capacité de distribution d'énergie du réseau électrique et résout le problème de l'expansion de la distribution d'énergie.
Le système de stockage d'énergie réduit les pointes et les vallées, réduit la capacité de distribution d'énergie du réseau électrique et résout le problème de l'expansion de la distribution d'énergie.
5. Solutions de stockage d'énergie pour les stations de base de communication 5G
L'ère de la 5G s'accélère. Poussée par les politiques, les technologies et les demandes du marché, l'industrie 5G de mon pays se développe rapidement et est déjà appliquée dans divers domaines. Selon la demande du marché, une vague de construction de stations de base 5G est attendue en 2020. Les stations de base 5G traitent de grandes quantités de données, et la consommation d'énergie d'une seule station est de 2,5 à 3,5 fois celle d'une station 4G. D'ici 2025, l'industrie des communications consommera 20 % de l'électricité mondiale, dont environ 80 % proviendra des stations de base largement réparties.
(1). Solutions de stockage d'énergie pour les stations de base de communication 5G
Dans les zones avec des réseaux électriques de grande taille, le stockage d'énergie des stations de base peut être utilisé comme source d'alimentation de secours et participer à l'arbitrage entre les pointes et les vallées. Dans les zones sans grands réseaux électriques, le stockage d'énergie des stations de base peut coopérer avec l'éolien et le photovoltaïque pour fournir une alimentation stable, fiable et sûre aux stations de base.
Les batteries lithium-ion remplacent les batteries au plomb-acide, et les batteries secondaires lithium-ion peuvent être utilisées.
À mesure que la demande en capacité de charge augmente, le stockage d'énergie est utilisé pour retarder l'expansion de la distribution d'énergie.
Lissage des pointes et remplissage des vallées pour augmenter les revenus.
