Analyse comparative de la régulation primaire et secondaire de la fréquence dans les centrales de stockage d'énergie
2025-12-04
Le contrôle de fréquence, également appelé régulation de fréquence, est une méthode de contrôle automatique qui permet de maintenir la fréquence du signal de sortie en cohérence avec une fréquence de référence donnée. Dans les systèmes électriques, il constitue le principal moyen d’équilibrer l’offre et la demande en puissance active, avec pour objectif fondamental de garantir la stabilité de la fréquence du réseau. Les principales méthodes de régulation reposent sur l’ajustement de la production et la gestion de la charge. Selon l’amplitude et la capacité d’ajustement, la régulation de fréquence se divise en régulation primaire, secondaire et tertiaire. Elle représente également un élément essentiel du marché de l’électricité.
La régulation de fréquence dans un système électrique consiste à ajuster la puissance active fournie par les générateurs afin de maintenir les écarts de fréquence dans des limites acceptables. Il s’agit d’une mesure clé pour assurer la qualité de l’alimentation électrique, comprenant la correction des écarts instantanés et des écarts intégrés. En régime normal, les opérateurs du réseau prévoient une réserve suffisante et en organisent l’affectation. Les méthodes de contrôle de la fréquence incluent la régulation primaire, la régulation secondaire, le délestage haute fréquence, le délestage automatique basse fréquence, l’auto-démarrage des groupes en basse fréquence, la gestion de la charge et la modulation des liaisons courant continu. Le réseau doit disposer d’une capacité suffisante pour le délestage haute fréquence, l’auto-démarrage basse fréquence et le délestage automatique basse fréquence, ces ressources étant gérées par l’opérateur du réseau.
L’Automatic Generation Control (AGC) est le système automatique chargé de contrôler la fréquence et la puissance active du système électrique. Tout en garantissant une production d’électricité de haute qualité, l’AGC maintient l’équilibre entre l’offre et la demande en temps réel et répond aux variations de charge sur des échelles allant de quelques minutes à plusieurs dizaines de minutes, ce qui en fait une forme de régulation secondaire. Ses missions essentielles consistent à maintenir la fréquence du système dans la marge d’erreur autorisée, à contrôler les flux d’échange entre réseaux interconnectés conformément aux valeurs prévues, et à maintenir les échanges d’énergie dans les limites fixées.
La régulation primaire et la régulation secondaire jouent toutes deux un rôle essentiel dans la stabilité de la fréquence du réseau, mais elles diffèrent nettement en termes de rapidité de réaction, de précision d’ajustement et de méthodes de mise en œuvre. Les centrales de stockage d’énergie électrochimique participant à la régulation de fréquence peuvent non seulement compenser les limites des méthodes traditionnelles, mais également offrir des avantages uniques grâce à leurs caractéristiques intrinsèques.
Différences entre la régulation primaire et la régulation secondaire de fréquence
La régulation primaire de fréquence correspond à la réponse automatique des groupes de production via leurs régulateurs de vitesse lorsque la fréquence du système s’écarte de la valeur cible. Les générateurs ajustent leur puissance active pour contribuer au maintien de la stabilité de la fréquence. La caractéristique principale de la régulation primaire est sa rapidité de réaction, bien qu’elle n’assure qu’un contrôle de type « droop » sans permettre un rétablissement précis de la fréquence.
La régulation primaire est principalement conçue pour répondre aux fluctuations rapides et de courte durée de la charge. Lorsque la fréquence du système dépasse les limites autorisées, les générateurs fournissent ou absorbent automatiquement de la puissance active pour soutenir le réseau. Les exigences de performance en matière de régulation primaire varient selon le type d’unité de production :
Centrales thermiques : bande morte de fréquence 50 ± 0,033 Hz
Centrales hydroélectriques : 50 ± 0,05 Hz
Centrales photovoltaïques : 50 ± 0,06 Hz
Parcs éoliens : 50 ± 0,10 Hz
Régulation primaire de fréquence:
La régulation primaire de fréquence est un mécanisme de réponse rapide exécuté automatiquement par les générateurs. Lorsque la fréquence du réseau s’écarte de la valeur réglée, chaque groupe en fonctionnement ajuste rapidement sa puissance via son régulateur de vitesse afin de réduire l’ampleur des variations de fréquence. Cette régulation repose sur le contrôle à pente (droop), ce qui signifie qu’elle ne peut pas éliminer totalement l’écart de fréquence mais permet d’en atténuer les fluctuations. Ses principales caractéristiques sont l’immédiateté et un niveau élevé d’automatisation, avec une intervention généralement en quelques secondes. Elle convient aux fluctuations de fréquence de courte durée (en général moins de 10 secondes) et de faible amplitude.
Régulation secondaire de fréquence

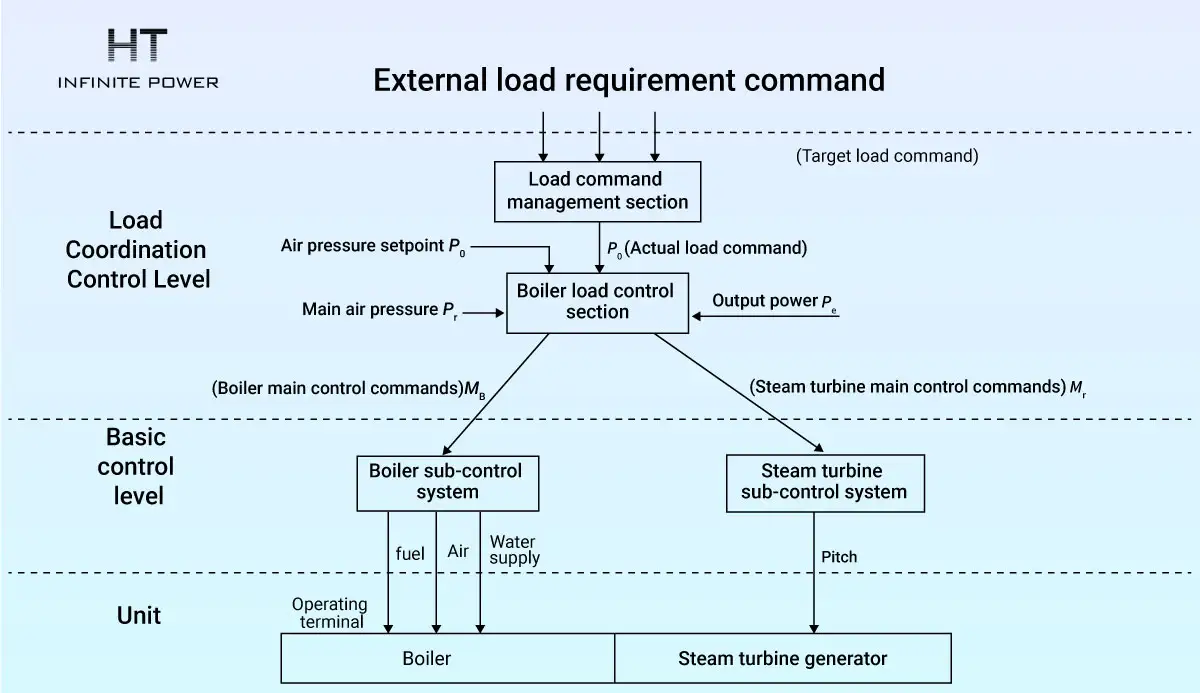

La régulation secondaire de fréquence, également appelée Automatic Generation Control (AGC), implique que les générateurs disposent d’une capacité réglable suffisante ainsi que d’une vitesse de régulation spécifiée pour suivre la fréquence en temps réel dans les limites d’écart autorisées, garantissant ainsi la stabilité de la fréquence du système. La régulation secondaire permet une correction sans erreur de la fréquence et surveille également les flux de puissance sur les lignes d’interconnexion. Elle s’ajoute à la régulation primaire au moyen d’actions manuelles ou automatiques, dans le but de ramener la fréquence du réseau à sa valeur nominale. Cette régulation est généralement coordonnée par le centre de dispatching, qui envoie des instructions aux centrales pour augmenter ou réduire la production en fonction du suivi en temps réel de la fréquence, ou est assurée automatiquement par le système AGC.
Comparée à la régulation primaire, la régulation secondaire offre une précision de contrôle supérieure, mais un temps de réponse plus lent, car elle implique des processus de communication, de décision et d’exécution. Elle est principalement utilisée pour gérer des écarts de fréquence plus importants (0,5 % à 1,5 %) et de plus longue durée (de 10 secondes à 30 minutes).
Avantages des centrales de stockage électrochimique dans la régulation de fréquence

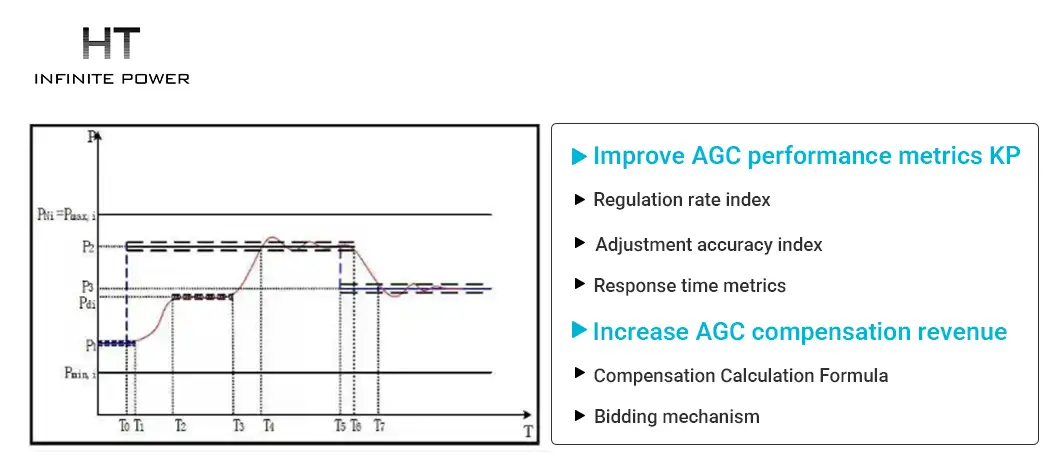

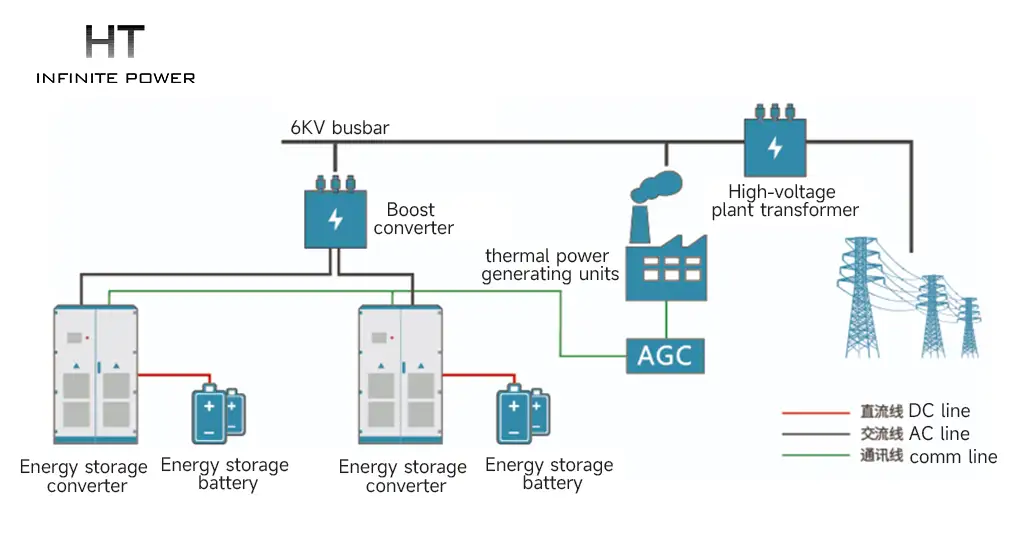

La régulation de fréquence par stockage d’énergie tire parti de la rapidité et de la précision des systèmes de stockage par batteries pour participer aux services de régulation AGC du réseau. Cela améliore non seulement les performances des unités thermiques en matière de régulation AGC, mais permet également de supprimer les pénalités liées à l’AGC et d’obtenir des revenus provenant des services auxiliaires du réseau.
L’indice complet de régulation se calcule comme suit :
K = 0,25 × (2K₁ + K₂ + K₃)
Où :
* K₁ = taux de régulation réel de l’unité ÷ taux de régulation moyen de toutes les unités AGC de la zone de contrôle
* K₂ = 1 – (retard de réponse du générateur ÷ 5 minutes)
* K₃ = 1 – (erreur de régulation ÷ erreur de régulation autorisée du générateur)
* K₁ = taux de régulation réel de l’unité ÷ taux de régulation moyen de toutes les unités AGC de la zone de contrôle
* K₂ = 1 – (retard de réponse du générateur ÷ 5 minutes)
* K₃ = 1 – (erreur de régulation ÷ erreur de régulation autorisée du générateur)
Selon les règles du Southern Power Grid, les valeurs maximales sont : K₁ = 5, K₂ = 1, K₃ = 1, d’où un indice complet maximal K = 3.
En tant que nouvelle ressource flexible, les centrales de stockage d’énergie électrochimique présentent des performances remarquables en matière de régulation de fréquence, principalement dans les aspects suivants :
Réponse rapide :
Les systèmes de stockage électrochimique peuvent passer du mode charge au mode décharge en quelques millisecondes, soit bien plus rapidement que les unités thermiques conventionnelles. Cela leur permet de réagir plus vite aux variations de fréquence du réseau et de fournir un soutien immédiat.
Contrôle précis :
Les systèmes de stockage peuvent assurer un contrôle très précis de la puissance délivrée, ce qui contribue à améliorer la stabilité globale de la fréquence du système électrique. Cet aspect est particulièrement important lorsque le réseau intègre des sources d’énergie renouvelable intermittentes et variables.
Respect de l’environnement :
Contrairement à la production d’électricité à base de combustibles fossiles, le stockage électrochimique ne génère ni gaz à effet de serre ni autres polluants, ce qui correspond aux objectifs mondiaux en matière d’énergie propre. De plus, grâce à leur rendement de conversion élevé, les systèmes de stockage peuvent également réduire certains coûts d’exploitation.
En résumé, la régulation primaire et la régulation secondaire jouent des rôles distincts mais complémentaires pour garantir un fonctionnement sûr et stable de la fréquence du réseau. Grâce à leur rapidité de réaction, leur précision de contrôle et leur flexibilité opérationnelle, les centrales de stockage d’énergie électrochimique deviennent un élément indispensable des systèmes électriques modernes. Elles prennent une importance croissante dans l’intégration des énergies renouvelables et le développement des réseaux intelligents.

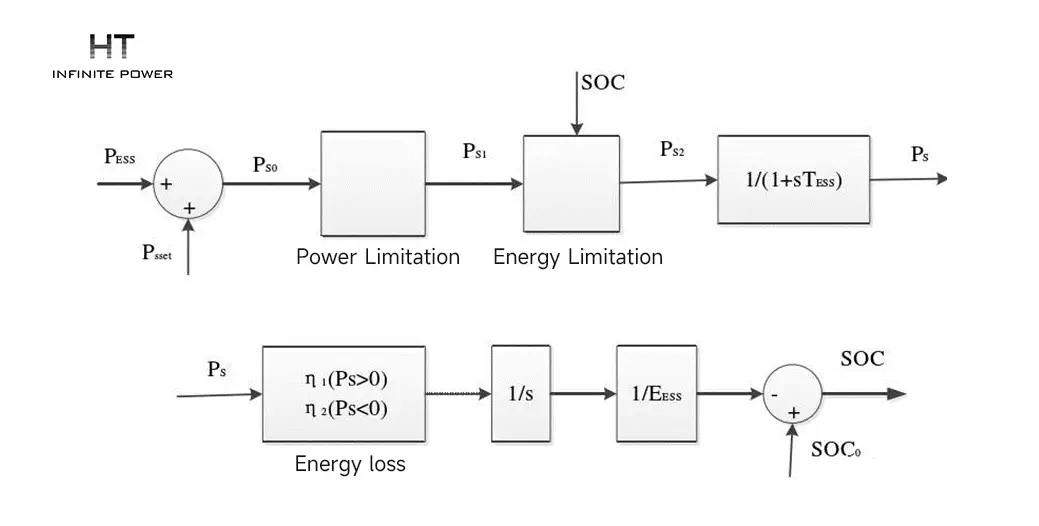

Les caractéristiques énergie–puissance décrivent, du point de vue du réseau, les comportements de charge et de décharge ainsi que l’évolution de l’énergie de la batterie de stockage. Le modèle dynamique est présenté comme suit :
Les caractéristiques énergie–puissance décrivent, du point de vue du réseau, les comportements de charge et de décharge ainsi que l’évolution de l’énergie de la batterie de stockage. Le modèle dynamique est présenté comme suit :
Les caractéristiques énergie–puissance décrivent les comportements de charge, de décharge et l’évolution de l’énergie de la batterie du point de vue du réseau. Le modèle dynamique est le suivant :
PESS représente la puissance active fournie par le système de stockage, Psset la puissance initialement programmée du système, EESS la capacité nominale, η1 le coefficient d’efficacité de décharge (η1 > 1), η2 le coefficient d’efficacité de charge (η2 < 1), SOC0 l’état de charge initial, et SOC l’état de charge actuel, défini comme le rapport entre l’énergie disponible et l’énergie totale.
PESS représente la puissance active fournie par le système de stockage, Psset la puissance initialement programmée du système, EESS la capacité nominale, η1 le coefficient d’efficacité de décharge (η1 > 1), η2 le coefficient d’efficacité de charge (η2 < 1), SOC0 l’état de charge initial, et SOC l’état de charge actuel, défini comme le rapport entre l’énergie disponible et l’énergie totale.
En résumé
La régulation primaire et la régulation secondaire jouent chacune un rôle distinct tout en travaillant ensemble pour garantir le fonctionnement sûr et stable de la fréquence du réseau. Grâce à leur rapidité de réaction, à la précision de leur contrôle et à leur grande flexibilité opérationnelle, les centrales de stockage d’énergie électrochimique deviennent un élément indispensable des systèmes électriques modernes. Elles jouent un rôle de plus en plus important dans l’intégration des énergies renouvelables et dans le développement des réseaux intelligents.
