STS vs UPS online : pourquoi 10 ms et 0 ms peuvent déterminer si les équipements restent en ligne
2026-05-09
Une coupure de courant n’a pas besoin de durer longtemps pour causer des dommages. Parfois, le véritable problème n’est pas la panne elle-même, mais le très court intervalle entre deux sources d’alimentation. Dix millisecondes peuvent sembler négligeables sur le papier. Dans une salle serveur, une unité de soins intensifs ou une ligne de production, cela peut suffire à interrompre un processus, corrompre des données ou arrêter une machine qui n’est pas conçue pour tolérer la moindre coupure.
C’est pour cette raison que le temps de transfert est si important dans les systèmes d’alimentation critiques.

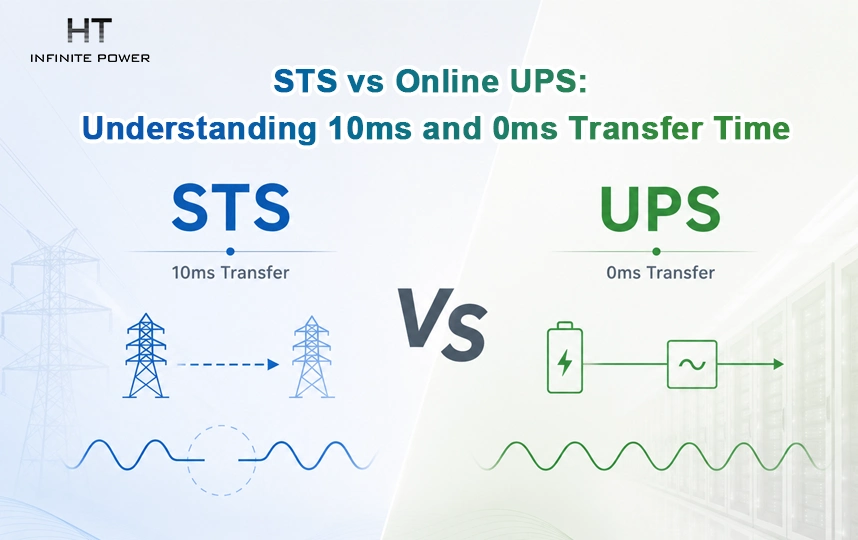

Lorsque l’on compare un STS et un onduleur (UPS) en ligne, on se concentre souvent sur le terme « secours ». Mais ce n’est qu’une partie de l’histoire. La question la plus importante est simple : combien de temps la charge reste-t-elle sans alimentation lorsque la source principale tombe en panne ? Avec un STS, la réponse est généralement d’environ 10 ms. Avec un UPS en ligne, la réponse est en pratique de 0 ms.
Cette différence semble faible. Elle ne l’est pas.
Pourquoi les millisecondes comptent plus que ce que la plupart des gens pensent
La plupart des charges électriques peuvent tolérer une courte perturbation. Une lampe peut clignoter, un ordinateur de bureau peut continuer à fonctionner brièvement sans conséquence, et rien de dramatique ne se produit. Mais dès que la charge devient plus sensible, la marge de tolérance disparaît très rapidement.
Un serveur en est un bon exemple. Si la coupure de courant dure suffisamment longtemps pour que l’état de la mémoire disparaisse, le système peut immédiatement planter. Dans l’automatisation industrielle, une interruption même brève peut arrêter un servomoteur ou obliger une machine à se réinitialiser avant de reprendre la production. Dans les environnements médicaux, un très court intervalle peut être inacceptable, car la continuité est directement liée à la sécurité des patients.
C’est pourquoi les ingénieurs se concentrent sur le temps de transfert, et pas seulement sur la présence d’une alimentation de secours.
Une manière simple de le comprendre est la suivante : certains systèmes n’ont besoin d’être protégés que contre une panne prolongée. D’autres doivent être protégés contre la transition elle-même.
Ce que fait réellement un STS

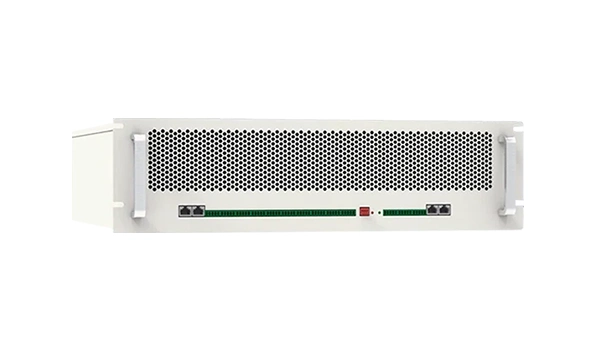

STS signifie Static Transfer Switch (commutateur de transfert statique). Ce n’est pas un UPS. Il ne stocke pas d’énergie dans des batteries et ne maintient pas les équipements en fonctionnement pendant une coupure par lui-même. Son rôle est plus limité, mais reste essentiel : transférer rapidement une charge d’une source d’alimentation à une autre.
En pratique, cela signifie généralement basculer entre deux sources indépendantes, comme deux arrivées réseau, une alimentation réseau et une ligne de générateur, ou deux sorties d’onduleurs (UPS). L’équipement surveille en permanence la tension, la fréquence et la synchronisation. Lorsque la source principale devient instable, il bascule vers la source alternative à l’aide de composants électroniques de puissance, généralement des SCR.
Comme la commutation est électronique et non mécanique, elle est rapide. Le temps de transfert typique est d’environ 5 à 10 ms, selon la conception et les conditions de fonctionnement.
Pour de nombreuses charges, cela suffit.
Pour d’autres, ce n’est pas le cas.
Pour d’autres, ce n’est pas le cas.
Où le STS fonctionne et où il ne fonctionne pas
Le STS convient bien aux situations où de brèves interruptions sont acceptables ou lorsque la charge connectée dispose déjà d’une capacité de maintien (ride-through) suffisante.
Cela inclut les bâtiments commerciaux, les systèmes d’éclairage, les équipements HVAC (chauffage, ventilation et climatisation), les charges de bureau non critiques et certaines infrastructures de télécommunications. Dans ces environnements, l’équipement peut ne jamais percevoir la commutation, ou bien l’interruption est suffisamment courte pour être négligeable.
Mais dès que la charge devient suffisamment sensible, 10 ms ne sont plus « peu ». Cela devient un risque.
Les serveurs, les équipements de surveillance médicale, la robotique et les lignes de fabrication de précision peuvent réagir négativement même à une très courte coupure. Un transfert de 10 ms peut suffire à déclencher un arrêt, à perdre un état de processus ou à provoquer une interruption dont la récupération est bien plus longue que l’événement initial.
C’est la véritable limite du STS. Il est rapide, mais pas invisible.
Comment un onduleur en ligne atteint un temps de transfert de 0 ms
Un onduleur en ligne (online UPS) adopte une approche différente. Au lieu d’attendre que la source d’alimentation tombe en panne pour ensuite basculer, il alimente en permanence la charge via son onduleur. Autrement dit, la sortie est toujours régénérée. La batterie fait partie du système, mais elle n’est pas simplement en veille en arrière-plan : l’onduleur est déjà dans le chemin de puissance avant même qu’un problème ne survienne.
Temps de transfert considéré comme 0 ms
La charge ne subit aucun événement de basculement, car l’onduleur fournit déjà une alimentation AC stable. Lorsque la source réseau tombe en panne, le système continue simplement à fonctionner. Aucun intervalle de coupure n’apparaît en sortie.
C’est la raison pour laquelle l’onduleur en ligne est le choix privilégié dans les environnements où toute interruption est inacceptable.
Le compromis : meilleure continuité, coût plus élevé
Il existe évidemment une raison pour laquelle tous les sites n’utilisent pas des onduleurs en ligne pour toutes les applications. Une protection à transfert nul implique des contraintes supplémentaires.
Un UPS à double conversion fait passer l’énergie en continu par des étages redresseur et onduleur. Cela entraîne davantage de pertes de conversion, plus de chaleur et davantage de composants. Cela implique également un système de batteries plus important et plus de maintenance dans le temps.
En termes simples, on paie pour la continuité.
Pour les charges critiques, ce coût est justifié. Pour les charges générales, il peut être excessif. Un bureau d’entrepôt n’a pas besoin du même niveau de protection qu’un service de réanimation hospitalier. Un circuit d’éclairage dans un magasin n’a pas besoin du même niveau de protection qu’une plateforme de trading ou une usine de semi-conducteurs.
C’est pourquoi le choix ne dépend jamais uniquement de la technologie, mais du profil de charge.
STS vs UPS en ligne en un coup d’œil
| Comparison Item | STS (10ms Switching) | Online UPS (0ms Switching) |
| Fonction principale | Transfère la charge entre deux sources d’alimentation | Fournit en continu une alimentation conditionnée |
| Temps de transfert | 5–10ms | 0ms |
| Méthode de commutation | Transfert à semi-conducteurs | Onduleur déjà en ligne |
| Charges adaptées | Bureaux, éclairage, équipements non critiques | Serveurs, systèmes médicaux, automatisation industrielle |
| Coût | Plus faible | Plus élevé |
| Efficacité énergétique | Plus élevée | Plus faible en raison de la conversion continue |
| Cas d’utilisation idéal | Basculement rapide entre sources sans maintien continu | Protection sans interruption |
Le tableau semble simple, mais la décision derrière ne l’est généralement pas. Dans les projets réels, les ingénieurs combinent souvent les deux technologies, car chacune résout un problème différent.
Pourquoi de nombreuses installations modernes utilisent les deux
Dans une installation de grande taille, le STS et l’UPS en ligne ne sont pas toujours des concurrents. Ils fonctionnent souvent ensemble.
Un centre de données peut utiliser des UPS en ligne pour protéger les charges informatiques critiques, tandis que des dispositifs STS gèrent les transferts entre des chemins d’alimentation redondants. Un hôpital peut utiliser des UPS pour les équipements de maintien en vie et d’imagerie, tout en s’appuyant sur des STS pour des circuits de distribution moins sensibles. Une usine industrielle peut utiliser des UPS pour les systèmes de contrôle, tout en utilisant des STS au niveau du tableau général pour coordonner les transitions de sources sur un réseau plus large.
Cette approche en couches est pragmatique. Elle évite des dépenses inutiles là où elles ne sont pas nécessaires, tout en protégeant les équipements qui ne peuvent absolument pas tolérer une interruption.
L’objectif n’est pas d’acheter le dispositif le plus rapide disponible. L’objectif est d’adapter la stratégie de transfert à la tolérance de la charge.
Une manière simple de décider lequel choisir
Si l’équipement connecté peut tolérer une brève interruption sans perdre son état, un STS peut suffire. Si l’équipement ne peut pas supporter même un très court intervalle, l’UPS en ligne est le choix le plus sûr.
Les questions les plus simples à se poser sont les suivantes : une interruption de 10 ms a-t-elle un impact, et quel est le coût d’une mauvaise décision ?
Pour un ordinateur de bureau, la réponse peut être non. Pour un cluster de bases de données, la réponse est très probablement oui. Pour un ventilateur médical ou un système de contrôle robotique, la marge de tolérance est encore plus faible.
Une fois cela clarifié, le choix devient généralement évident.
Vers où évolue la technologie de transfert de puissance
Avec l’essor du calcul IA, des centres de données en périphérie (edge data centers) et de l’automatisation à haute densité, la demande pour des transferts d’énergie plus rapides et plus propres continue d’augmenter.
Les fabricants de STS cherchent à réduire encore les temps de transfert, certains systèmes dépassant déjà la plage traditionnelle des 10 ms. En parallèle, la technologie des UPS en ligne devient plus efficace, avec des conceptions d’onduleurs améliorées et des logiques de contrôle plus intelligentes qui réduisent les pertes d’énergie en fonctionnement normal.
Le stockage d’énergie par batteries joue également un rôle de plus en plus important. Dans certaines installations, il ne s’agit plus uniquement d’une alimentation de secours. Il fait partie d’une stratégie globale de résilience, incluant l’écrêtage des pointes, l’équilibrage de charge et l’interaction avec le réseau.
La direction est claire : réponse plus rapide, pertes plus faibles et intégration plus étroite.
Conclusion
La différence entre STS et UPS en ligne n’est pas seulement technique. Elle est opérationnelle.
Le STS permet un transfert rapide entre deux sources d’alimentation, ce qui est suffisant pour de nombreuses charges générales. L’UPS en ligne élimine complètement la coupure de transfert, ce qui explique sa performance sur les systèmes les plus sensibles.
L’un est conçu pour la vitesse.
L’autre est conçu pour la continuité.
L’autre est conçu pour la continuité.
Le bon choix commence par une question simple : quelle interruption la charge peut-elle réellement tolérer ?
Une fois cette réponse clairement établie, le reste de la conception devient beaucoup plus simple.
Une fois cette réponse clairement établie, le reste de la conception devient beaucoup plus simple.
