La Clé pour Améliorer les Performances du Battery Pack : Gestion de la Cohérence
2025-12-15
Lors de l’application à grande échelle des batteries au phosphate de fer lithium (LFP), le problème d’incohérence de tension est devenu un défi critique qui limite leurs performances, leur sécurité et leur durée de vie. Avec le développement rapide des systèmes de stockage d’énergie de nouvelle génération et des véhicules électriques, les batteries LFP ont été largement adoptées en raison de leur haut niveau de sécurité, de leur longue durée de vie en cycles et de leurs avantages économiques. Cependant, une fois assemblées en packs de batteries, les différences de tension entre les cellules individuelles deviennent de plus en plus marquées.
Cette incohérence se manifeste principalement par la dispersion de paramètres clés tels que la tension des cellules, la résistance interne et la capacité. Lorsque les cellules sont connectées en série ou en parallèle, ces différences s’amplifient progressivement avec les cycles de charge et de décharge ainsi que les fluctuations de l’environnement, entraînant finalement une baisse des performances globales du pack et, dans les cas les plus graves, des risques pour la sécurité tels que l’emballement thermique.
Facteurs et analyse des causes profondes
Différences dans les procédés de fabrication et les caractéristiques des matériaux :
Dans les batteries LFP, la vitesse de réaction de la cathode est différente de celle de l’anode — la cathode réagit plus rapidement — ce qui entraîne l’accumulation de différences de potentiel lors de la charge et de la décharge. En outre, de légères variations introduites au cours de la fabrication, telles que l’épaisseur des électrodes et la répartition de l’électrolyte, accentuent encore les incohérences de résistance interne et de capacité. Par exemple, une concentration d’électrolyte non uniforme affecte les vitesses de migration des ions et crée des différences de tension localisées.
Impact du vieillissement et de l’environnement d’exploitation :
Après des cycles prolongés, des phénomènes tels que l’évaporation de l’électrolyte et la cristallisation des matériaux de cathode accélèrent le vieillissement de la batterie, augmentent la résistance interne et provoquent une chute plus rapide de la tension. Par ailleurs, des températures ambiantes élevées ou basses aggravent la non-uniformité des réactions électrochimiques, élargissant encore les écarts de tension.
Conditions de fonctionnement et problèmes de connexions externes :
Lors de la charge et de la décharge, une répartition inégale du courant à l’intérieur du pack batterie peut entraîner une surcharge ou une décharge excessive partielle de certaines cellules. De plus, des facteurs tels que des soudures défectueuses et des résistances de connexion incohérentes peuvent provoquer des élévations de température locales et des fluctuations de tension. Par exemple, une résistance anormale au niveau d’une soudure fragile peut augmenter de manière significative les différences de tension entre des modules montés en parallèle.
Impact de l’incohérence de tension
Dégradation des performances
Des différences de tension excessives réduisent la capacité utilisable du pack batterie. Par exemple, en fin de charge ou de décharge, les cellules à tension élevée peuvent déclencher des mécanismes de protection, forçant l’arrêt prématuré de l’ensemble du pack et diminuant l’utilisation globale de l’énergie.
Réduction de la durée de vie en cycles
L’incohérence accélère la surcharge ou la décharge excessive de certaines cellules, les faisant vieillir beaucoup plus rapidement que les autres et réduisant ainsi la durée de vie globale. Des études montrent que les packs présentant des problèmes de soudure peuvent subir une réduction de plus de 30 % de leur durée de vie en cycles.

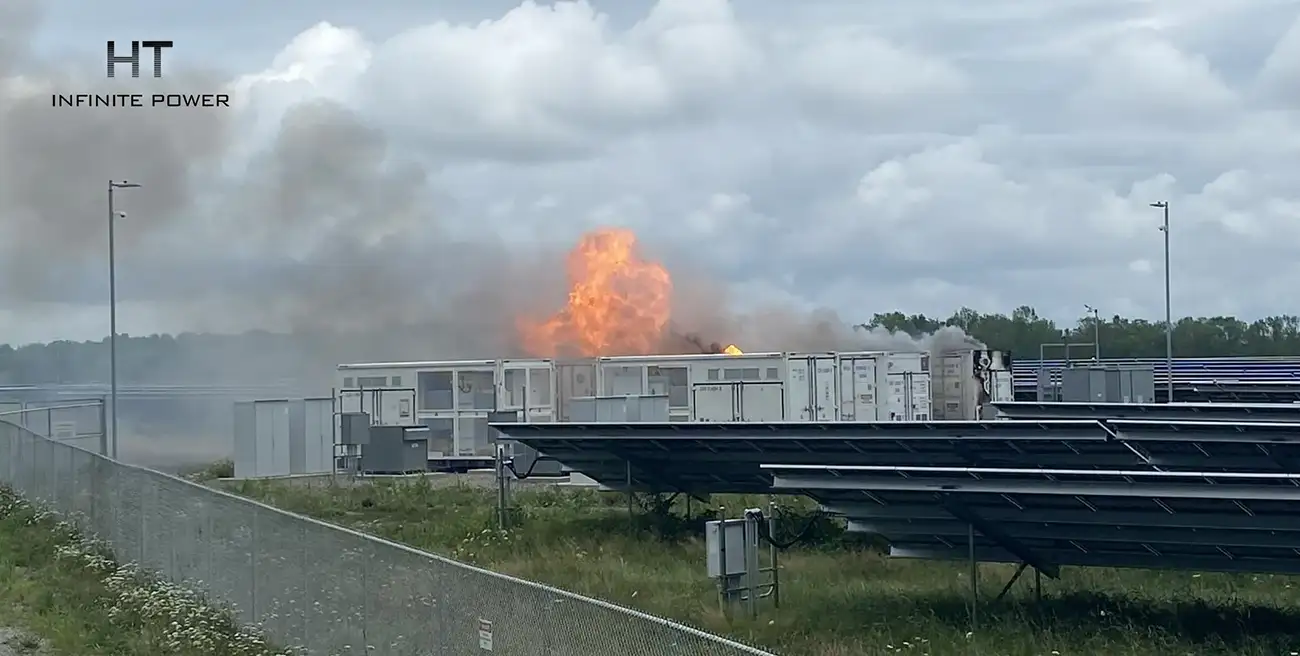

Risques pour la sécurité
Le déséquilibre de tension peut provoquer une surchauffe locale et, dans des cas extrêmes, un emballement thermique. Les recherches indiquent que lorsque la différence de tension entre cellules dépasse 0,1 V, les risques pour la sécurité du pack batterie augmentent de manière significative.
Effet de baril (loi du tonneau)
Dans les systèmes de stockage d’énergie, l’effet de baril signifie que la cellule la plus faible détermine les performances de charge et de décharge de l’ensemble du groupe de batteries, limitant ainsi ses performances globales.
Effet de baril causé par les différences de capacité
En général, les cellules de batterie font l’objet d’un classement par capacité lors de la production en usine. Toutefois, des exceptions peuvent survenir, telles que le mélange de lots de capacités différentes lors de l’expédition ou une dégradation de la capacité due à des problèmes apparaissant au cours de l’utilisation ultérieure.
Comme illustré ci-dessous, lorsqu’une cellule d’un pack batterie présente une capacité anormale sensiblement différente de celle des autres, la cellule de plus faible capacité atteint en premier sa limite de charge ou de décharge en fonctionnement réel. À ce moment-là, la capacité totale réellement utilisable de l’ensemble du groupe de batteries est limitée par cette cellule faible.
Soit Q la capacité nominale d’une cellule normale, Q1 la capacité totale disponible du pack batterie et Q2 la capacité de la cellule anormale.
Comme illustré ci-dessous, lorsqu’une cellule d’un pack batterie présente une capacité anormale sensiblement différente de celle des autres, la cellule de plus faible capacité atteint en premier sa limite de charge ou de décharge en fonctionnement réel. À ce moment-là, la capacité totale réellement utilisable de l’ensemble du groupe de batteries est limitée par cette cellule faible.
Soit Q la capacité nominale d’une cellule normale, Q1 la capacité totale disponible du pack batterie et Q2 la capacité de la cellule anormale.
Dans des conditions idéales, Q1 = Q.
En réalité, cependant, Q1 = Q2, et Q > Q2.
En réalité, cependant, Q1 = Q2, et Q > Q2.
« Effet de baril » induit par la cohérence de tension
Dans la plupart des cas, l’incohérence de tension se développe au cours de l’utilisation des batteries, par exemple en raison de différences de taux d’autodécharge entre les cellules.

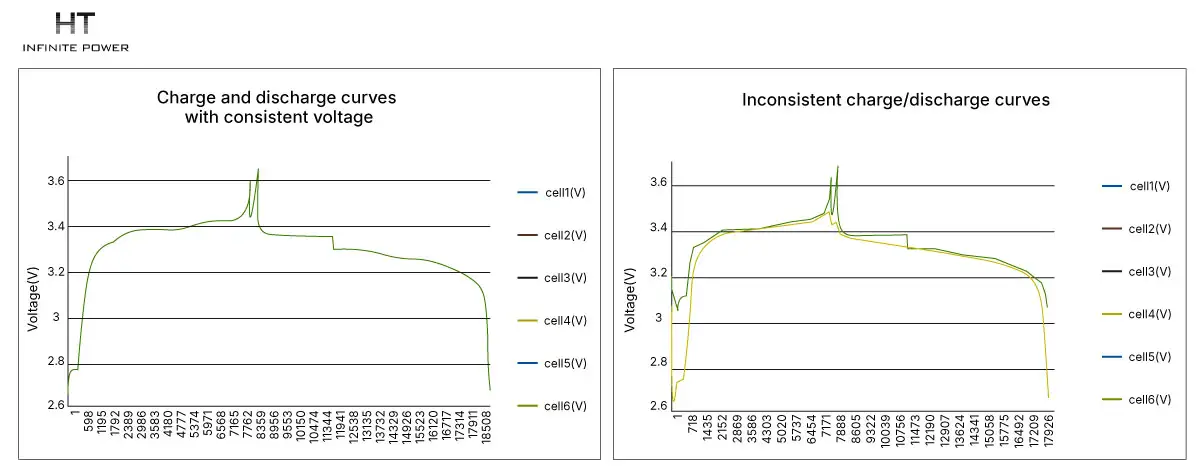

Pour un groupe de batteries présentant une bonne cohérence de tension, les tensions des cellules individuelles atteignent presque simultanément les seuils de coupure de charge et de décharge.
En revanche, dans un groupe de batteries présentant une mauvaise cohérence de tension, les situations suivantes se produisent :
En revanche, dans un groupe de batteries présentant une mauvaise cohérence de tension, les situations suivantes se produisent :
Lors de la décharge :
Les cellules dont la capacité restante est plus faible atteignent plus tôt la tension de coupure de décharge, ce qui entraîne l’arrêt prématuré de la décharge de l’ensemble du groupe de batteries.
Lors de la charge :
Les cellules dont la capacité restante est plus élevée atteignent plus tôt la tension de coupure de charge, obligeant l’ensemble du groupe de batteries à arrêter la charge de manière anticipée.
Dans ce cas, la capacité utilisable du groupe est déterminée par les cellules présentant la capacité restante la plus élevée et la plus faible. La relation peut être exprimée comme suit :
Q₁ = Q − (Q_high − Q_low)
Où :
Q₁ = capacité effective du groupe de batteries
Q = capacité nominale idéale
Q_high = capacité restante de la cellule ayant la plus grande capacité
Q_low = capacité restante de la cellule ayant la plus faible capacité
Q₁ = capacité effective du groupe de batteries
Q = capacité nominale idéale
Q_high = capacité restante de la cellule ayant la plus grande capacité
Q_low = capacité restante de la cellule ayant la plus faible capacité
Manifestations et causes des défauts de déséquilibre de tension
| Défaut de déviation de tension | Analyse des causes | Impact |
|---|---|---|
| Écart de capacité | Tri de cellules hétérogènes | Impacte la capacité |
| Soudage anormal des barres de connexion des cellules | Impacte la capacité | |
| Écart de cohérence de tension | Consommation électrique incohérente du BMU | Consommation anormale de capacité |
| Échantillonnage anormal du BMU | Consommation anormale de capacité | |
| Grande différence de tension après le remplacement du module | Impacte la capacité | |
| SOC initial faible | Impacte la capacité | |
| Taux d’autodécharge élevé | Impacte la capacité | |
| Fausse alarme | Déclenchement erroné du circuit de tension | Mesure de tension anormale |
Lorsqu’une cellule soudée d’une batterie présente des problèmes tels qu’une soudure froide ou incomplète, cela peut provoquer des dysfonctionnements tant en connexion parallèle qu’en connexion série. Dans une configuration parallèle, la cellule défectueuse ne peut pas se charger ou se décharger complètement en raison de la tension de polarisation, ce qui entraîne une capacité réduite de la cellule. Dans une configuration série, la soudure froide peut provoquer une tension de polarisation plus importante lors de la charge et de la décharge, réduisant également la capacité.
Les défauts de différence de tension décrits ci-dessus sont principalement causés par des problèmes liés au processus de fabrication ou aux techniques de production.

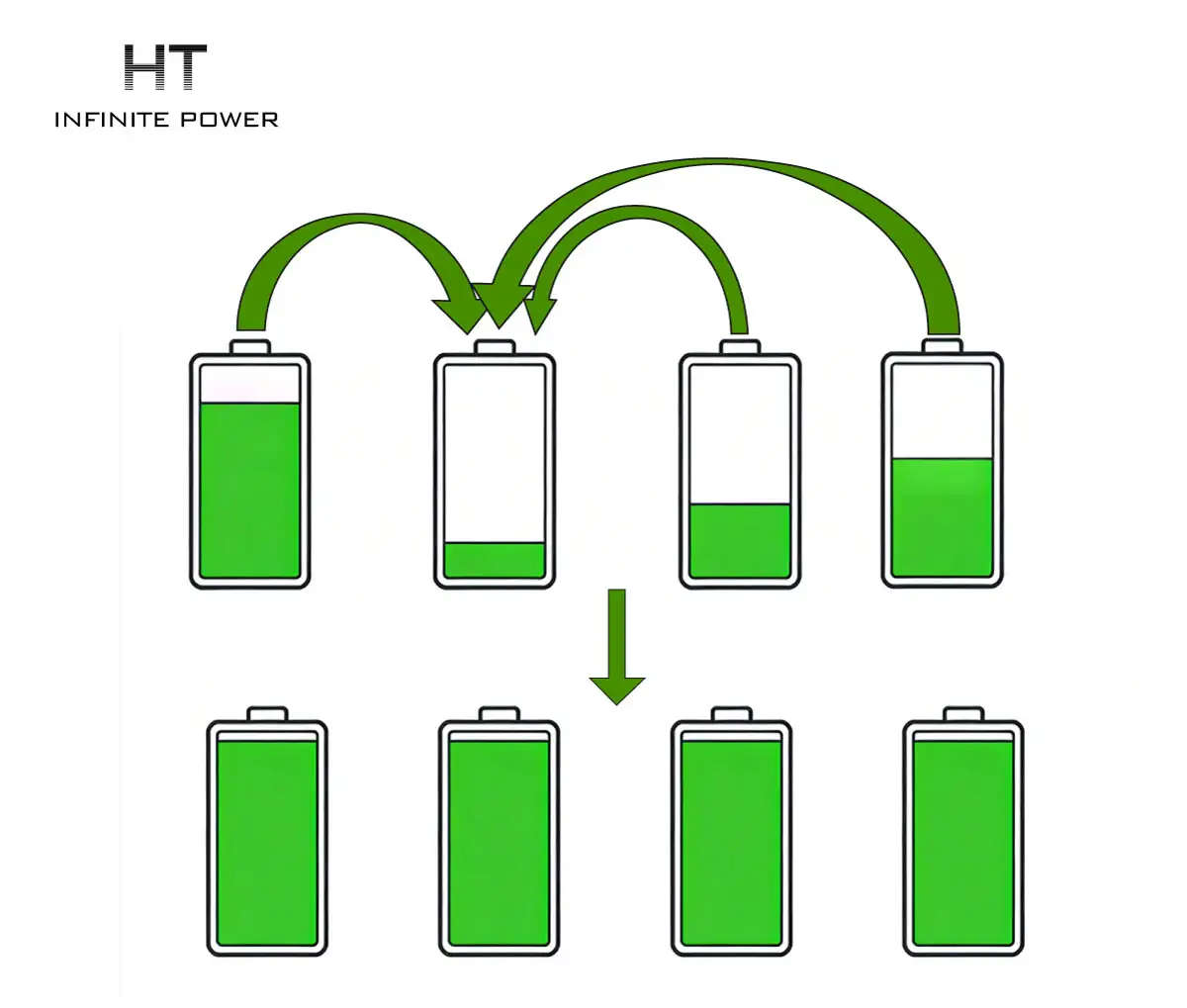

Équilibrage actif
Lorsqu’il existe un désaccord de tension entre les cellules, l’équilibrage actif transfère de l’énergie des cellules à plus grande capacité vers les cellules à plus faible capacité afin de maximiser la capacité globale. Cependant, si le système d’équilibrage actif est instable, il peut en réalité augmenter les risques opérationnels et accroître la probabilité de défauts.
Équilibrage passif
L’équilibrage passif est une méthode qui dissipe l’énergie excédentaire. Il fonctionne en déchargeant les cellules à tension plus élevée via des circuits résistifs ou de commutation, réduisant ainsi leur tension afin de maintenir la cohérence dans l’ensemble du pack. Cependant, cette méthode ne peut que décharger les cellules à tension élevée et ne permet pas d’augmenter la tension des cellules à tension plus faible. Par conséquent, elle ne peut pas résoudre fondamentalement le déséquilibre de tension à long terme. Lorsque le déséquilibre atteint un certain niveau, une intervention manuelle—comme la recharge de cellules individuelles ou le remplacement du module—est nécessaire.
Comparé à l’équilibrage actif, l’équilibrage passif est généralement plus stable et présente un taux de défaillance plus faible, même s’il est moins efficace pour restaurer la cohérence globale des cellules.
Lors du remplacement des modules, il est généralement préférable de le faire au début de l’exploitation. Avec le temps, même les modules initialement sains subissent une dégradation de capacité, et l’installation de nouveaux modules plus tard peut entraîner des incohérences de tension dans le pack. Lors du remplacement des modules, il est conseillé de le faire après avoir entièrement chargé la batterie et d’installer des modules pleinement chargés, afin de garantir une tension système cohérente.
