Le fonctionnement stable d’un système électrique repose sur deux équilibres fondamentaux : l’équilibre de la puissance active et celui de la puissance réactive.
Une déviation de la puissance active perturbe la fréquence du système, réduit la durée de vie des équipements et peut, dans les cas extrêmes, entraîner l’effondrement du réseau.
Un déséquilibre de la puissance réactive provoque des écarts de tension sur les nœuds du réseau, dégrade la qualité de l’électricité et augmente les pertes en ligne.
Une déviation de la puissance active perturbe la fréquence du système, réduit la durée de vie des équipements et peut, dans les cas extrêmes, entraîner l’effondrement du réseau.
Un déséquilibre de la puissance réactive provoque des écarts de tension sur les nœuds du réseau, dégrade la qualité de l’électricité et augmente les pertes en ligne.
L’AGC et l’AVC assurent respectivement le contrôle automatique du couple « puissance active – fréquence » et du couple « puissance réactive – tension », constituant deux outils essentiels pour le dispatching du réseau.
Grâce à leur temps de réponse de l’ordre de la milliseconde et à leur capacité de régulation bidirectionnelle en puissance active et réactive, les systèmes de stockage compensent efficacement les limites des moyens de régulation traditionnels et sont devenus un support technologique clé pour les opérations AGC/AVC.
1. Différences techniques fondamentales entre l’AGC et l’AVC

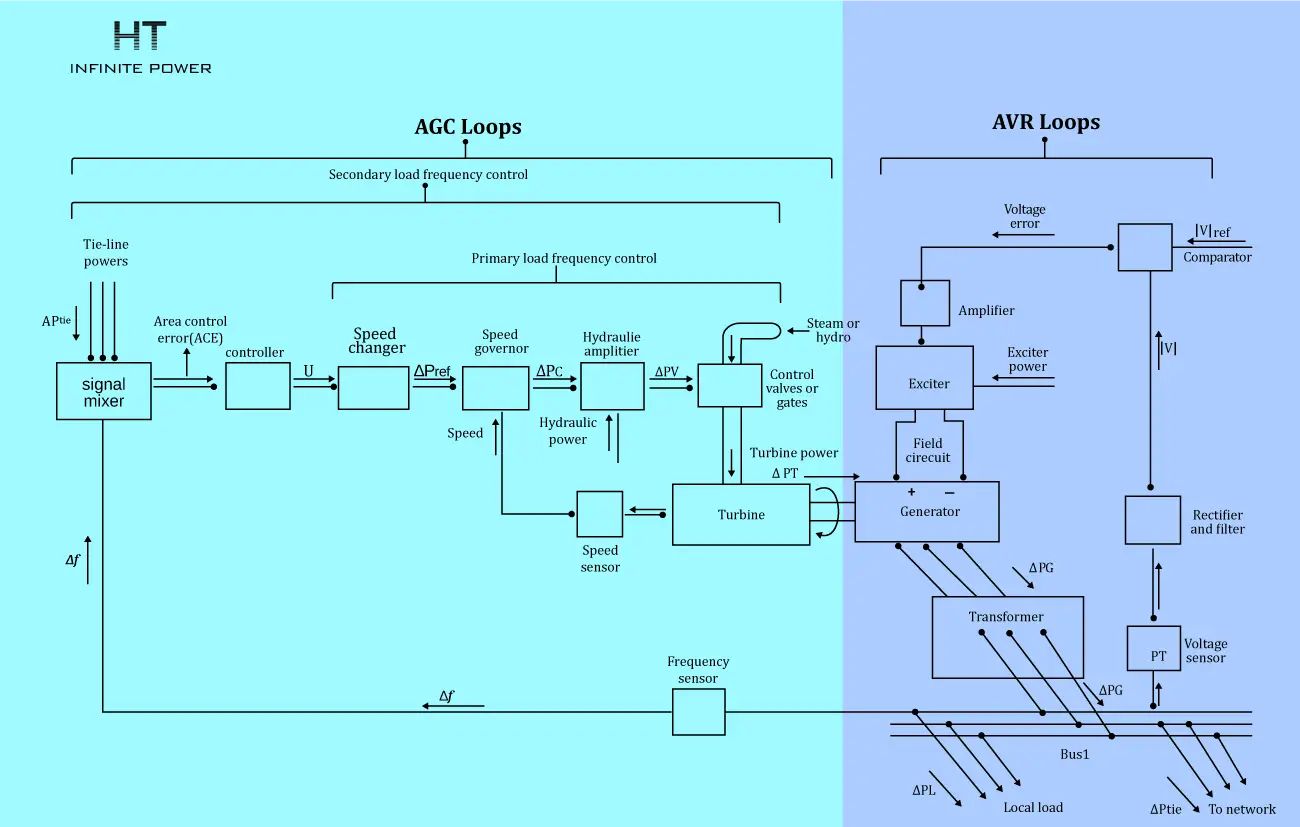

(1). AGC : régulation puissance active – fréquence
L’objectif principal de l’AGC est de maintenir la fréquence du réseau proche de sa valeur nominale (50 Hz en Chine, avec une tolérance de ±0,2 Hz) tout en garantissant que les flux sur les lignes d’interconnexion respectent les valeurs prévues.
Sur le plan technique, l’AGC ajuste dynamiquement la puissance active fournie par les unités de production afin de compenser les variations de charge et les fluctuations des énergies renouvelables.
Lorsque la fréquence du réseau descend sous la valeur nominale, l’AGC ordonne aux générateurs d’augmenter leur puissance active ; lorsqu’elle dépasse la valeur nominale, l’AGC réduit la puissance active ou demande aux systèmes de stockage d’absorber de l’énergie.
Cela constitue une boucle fermée de contrôle fondée sur le couple « déviation de fréquence – régulation de puissance active ».
Cela constitue une boucle fermée de contrôle fondée sur le couple « déviation de fréquence – régulation de puissance active ».
(2). AVC : régulation puissance réactive – tension
L’objectif de l’AVC est de maintenir la tension aux nœuds du réseau dans une plage de ±3 % autour de la valeur nominale, afin d’assurer le bon fonctionnement des équipements et de réduire les pertes réactives sur les lignes de transport.
Son mécanisme technique consiste à ajuster les sources de puissance réactive pour optimiser la répartition de la puissance réactive dans le réseau.
Lorsque la tension d’un nœud dépasse sa limite supérieure, l’AVC ordonne aux dispositifs réactifs d’absorber de la puissance réactive (par exemple, fonctionnement capacitif d’un SVG).
Lorsque la tension tombe sous la limite inférieure, l’AVC augmente la fourniture de puissance réactive (par exemple, excitation accrue d’un générateur ou fonctionnement inductif d’un SVG).
Lorsque la tension tombe sous la limite inférieure, l’AVC augmente la fourniture de puissance réactive (par exemple, excitation accrue d’un générateur ou fonctionnement inductif d’un SVG).
Cela forme une boucle fermée fondée sur le couple « déviation de tension – régulation de puissance réactive ».
2. Comparaison des performances
L’AGC et l’AVC présentent des différences marquées en termes de vitesse de réponse, de précision de contrôle et de mécanismes de régulation, en raison de leurs objectifs respectifs et des équipements impliqués.
Le tableau ci-dessous présente les différences typiques.
(Remarque : « comme indiqué sur la figure » est conservé tel quel dans son contexte d’origine.)
Le tableau ci-dessous présente les différences typiques.
(Remarque : « comme indiqué sur la figure » est conservé tel quel dans son contexte d’origine.)
| Indicateur de performance | AGC (Automatic Generation Control) | AVC (Automatic Voltage Control) |
|---|---|---|
| Vitesse de réponse | Sources conventionnelles (30–60 s), stockage d’énergie (10–100 ms) | SVG/SVC (10–50 ms), stockage d’énergie (10–100 ms), transformateur à prises en charge (5–30 s) |
| Précision de contrôle | Écart de fréquence ≤ ±0,05 Hz ; précision de régulation de la puissance active ±2 % (norme nationale GB/T 19963-2021) | Écart de tension ≤ ±1 % de la valeur de consigne ; précision de régulation de la puissance réactive ±5 % |
| Plage de régulation |
|
Par unité : SVG (±100 % de la puissance nominale), stockage d’énergie (±50 % de la puissance nominale, selon la conception du PCS) |
| Capacité de régulation continue | Thermique (fonctionnement continu pendant plusieurs heures), stockage d’énergie (selon le SOC, généralement 0,5–4 heures) | SVG (fonctionnement continu), stockage d’énergie (soutien de courte durée, généralement 10–30 minutes) |
3. Papel do Armazenamento de Energia na Regulação AGC
(1). Resposta em nível de milissegundos
As usinas termelétricas convencionais, limitadas pela inércia do conjunto turbina-gerador, normalmente precisam de 30–60 segundos para responder aos comandos do AGC, o que as impede de lidar com flutuações rápidas das energias renováveis.
O armazenamento eletroquímico, por meio do controle do PCS, responde em 10–100 ms, suavizando rapidamente as perturbações de alta frequência e evitando grandes desvios de frequência.
O armazenamento eletroquímico, por meio do controle do PCS, responde em 10–100 ms, suavizando rapidamente as perturbações de alta frequência e evitando grandes desvios de frequência.
(2). Fornecimento de Suporte de Inércia
Usinas renováveis (solar e eólica), conectadas por eletrônica de potência, não possuem a inércia rotacional dos geradores síncronos, o que reduz a inércia do sistema e enfraquece a capacidade de resistir a distúrbios de frequência.
O armazenamento de energia pode emular a inércia de um gerador por meio do controle grid-forming. Durante mudanças súbitas de carga, ele libera ou absorve potência para conter quedas ou elevações bruscas de frequência.
O armazenamento de energia pode emular a inércia de um gerador por meio do controle grid-forming. Durante mudanças súbitas de carga, ele libera ou absorve potência para conter quedas ou elevações bruscas de frequência.
4. Papel do Armazenamento de Energia na Regulação AVC
(1). Regulação Dinâmica de Tensão
A geração fotovoltaica variável — especialmente a fotovoltaica distribuída — pode causar oscilações significativas de tensão nas redes de distribuição.
A tensão se eleva ao meio-dia, durante o pico da produção solar, e cai à noite, quando a geração diminui.
O AVC tradicional depende de transformadores OLTC (lentos) ou de SVGs (com capacidade fixa), o que limita a flexibilidade de regulação.
O armazenamento de energia, operando nos quatro quadrantes, ajusta tanto potência ativa quanto reativa, permitindo moldar dinamicamente o perfil de tensão.
A tensão se eleva ao meio-dia, durante o pico da produção solar, e cai à noite, quando a geração diminui.
O AVC tradicional depende de transformadores OLTC (lentos) ou de SVGs (com capacidade fixa), o que limita a flexibilidade de regulação.
O armazenamento de energia, operando nos quatro quadrantes, ajusta tanto potência ativa quanto reativa, permitindo moldar dinamicamente o perfil de tensão.
(2). Suporte de Tensão e Ride-Through de Faltas
Faltas na rede, como curtos-circuitos ou descargas atmosféricas, frequentemente provocam afundamentos de tensão. Para cargas sensíveis, um afundamento superior a 10% pode interromper linhas de produção e causar perdas econômicas significativas.
O armazenamento de energia pode injetar corrente reativa imediatamente durante esses eventos, sustentando a tensão e impedindo que o afundamento se aprofunde.
O armazenamento de energia pode injetar corrente reativa imediatamente durante esses eventos, sustentando a tensão e impedindo que o afundamento se aprofunde.
5. Conclusão
O AGC e o AVC formam os dois pilares da estabilidade de um sistema elétrico: o AGC estabiliza a frequência por meio do controle da potência ativa, enquanto o AVC estabiliza a tensão através da regulação da potência reativa.
Com tempos de resposta na ordem de milissegundos, ajuste bidirecional de potência ativa e reativa e alta flexibilidade operacional, o armazenamento de energia reforça as funções de AGC/AVC de várias maneiras.
No AGC, o armazenamento aumenta a velocidade e a precisão da regulação, reduz os custos de ajuste e permite que as energias renováveis participem da regulação de frequência.
No AVC, o armazenamento reduz as flutuações de tensão e atenua afundamentos de tensão.
Em última análise, o armazenamento de energia atua como uma ponte flexível entre as necessidades de AGC e AVC, oferecendo suporte à estabilidade global do sistema.
Com tempos de resposta na ordem de milissegundos, ajuste bidirecional de potência ativa e reativa e alta flexibilidade operacional, o armazenamento de energia reforça as funções de AGC/AVC de várias maneiras.
No AGC, o armazenamento aumenta a velocidade e a precisão da regulação, reduz os custos de ajuste e permite que as energias renováveis participem da regulação de frequência.
No AVC, o armazenamento reduz as flutuações de tensão e atenua afundamentos de tensão.
Em última análise, o armazenamento de energia atua como uma ponte flexível entre as necessidades de AGC e AVC, oferecendo suporte à estabilidade global do sistema.
