Certificação de segurança de sistemas de armazenamento de energia: normas UL9540 e UL9540A
2025-04-25
UL 9540: Padrão de Segurança para Sistemas de Armazenamento de Energia e Equipamentos
O UL 9540 é um padrão de segurança para sistemas de armazenamento de energia (ESS) e equipamentos desenvolvido pela Underwriters Laboratories (UL). Ele tem como foco principal os requisitos de segurança no design, fabricação e instalação de sistemas de armazenamento de energia baseados em baterias de íon de lítio, células a combustível e outras tecnologias de armazenamento de energia. Este padrão garante a segurança dos sistemas de armazenamento de energia durante seu funcionamento em condições normais e anormais, sendo amplamente utilizado em sistemas de armazenamento de energia residenciais, comerciais, industriais e em nível de rede elétrica.
1. Escopo do UL 9540
Este padrão se aplica a sistemas completos de armazenamento de energia, incluindo equipamentos de armazenamento, sistemas de controle e gestão de energia, como:
• Sistema de armazenamento de energia com bateria de íon de lítio
• Bateria de sódio-enxofre
• Bateria de chumbo-ácido
• Bateria de estado sólido
• Armazenamento de energia por volante de inércia
• Armazenamento de energia por supercapacitores
• Armazenamento de energia por célula a combustível
O UL 9540 é principalmente aplicável à certificação de segurança dos seguintes sistemas de armazenamento de energia:
• Sistema fotovoltaico + armazenamento de energia (Solar + Armazenamento)
• Armazenamento de energia em larga escala para uso industrial
• Armazenamento de energia em nível de rede elétrica
• Armazenamento de energia em nível de rede elétrica

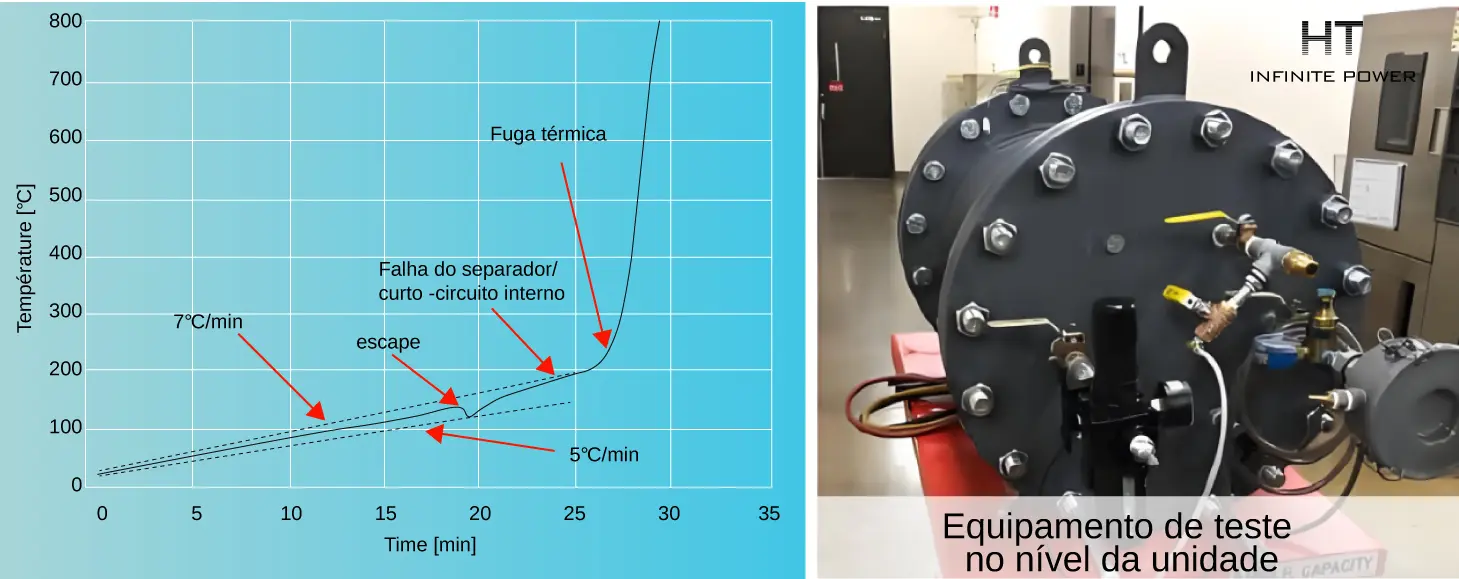

2. Principais itens de teste e requisitos
O UL 9540 abrange diversos testes de segurança essenciais, incluindo testes de fuga térmica, segurança elétrica, segurança mecânica e adaptabilidade ambiental. Os principais requisitos de teste são os seguintes:
(1) Segurança do sistema de baterias
• Proteção contra fuga térmica: O sistema de baterias não sofrerá fuga térmica, incêndio ou explosão sob condições extremas.
• Teste de curto-circuito: Simula condições de curto-circuito interno para garantir que o sistema não cause acidentes de segurança graves.
• Teste de sobrecarga/descarregamento excessivo: Verifica se o sistema de baterias pode operar de forma segura sob condições de voltagem extrema.
• Teste de ciclo de temperatura: Testa a confiabilidade da bateria em um ambiente de alta e baixa temperatura a longo prazo.
(2) Segurança elétrica
• Teste de tensão de isolamento: Garante a confiabilidade do isolamento dos componentes de alta voltagem para prevenir choques elétricos ou curto-circuitos.
• Teste de corrente de fuga: Garante que o sistema não gere corrente de fuga excessiva que possa afetar a segurança pessoal.
• Proteção de aterramento: Testa se o equipamento pode conduzir efetivamente a corrente para o aterramento em caso de falha, evitando o risco de choque elétrico.
(3) Segurança mecânica
• Teste de choque e vibração: Garante que o sistema de armazenamento de energia não seja danificado por vibração ou impacto durante o transporte, instalação e operação.
• Teste de proteção de invólucro (classificação IP): Testa a resistência do sistema a poeira e água para garantir que ele continue funcionando normalmente em ambientes severos.
(4) Adaptabilidade ambiental
• Teste de temperatura e umidade: Simula ambientes de temperatura e umidade extremas para verificar a resistência climática do sistema de armazenamento de energia.
• Teste de corrosão por névoa salina: Para sistemas de armazenamento de energia em áreas costeiras, garante sua resistência à corrosão.
• Teste de fogo e fumaça: Verifica a segurança do sistema em condições de incêndio e reduz as emissões de fumaça e gases tóxicos.
(5) Segurança em nível de sistema
• Verificação de função do BMS (sistema de gerenciamento de baterias): Garante que o BMS possa monitorar o status da bateria e fornecer proteção contra sobrecarga, descarga excessiva, anomalias de temperatura, etc.
• Proteção contra propagação de fuga térmica: Garante que a fuga térmica de uma única bateria não cause a perda de controle de todo o sistema de armazenamento de energia.
• Função de desligamento de emergência: Em circunstâncias anormais, o sistema pode cortar automaticamente o fornecimento de energia para reduzir os riscos.

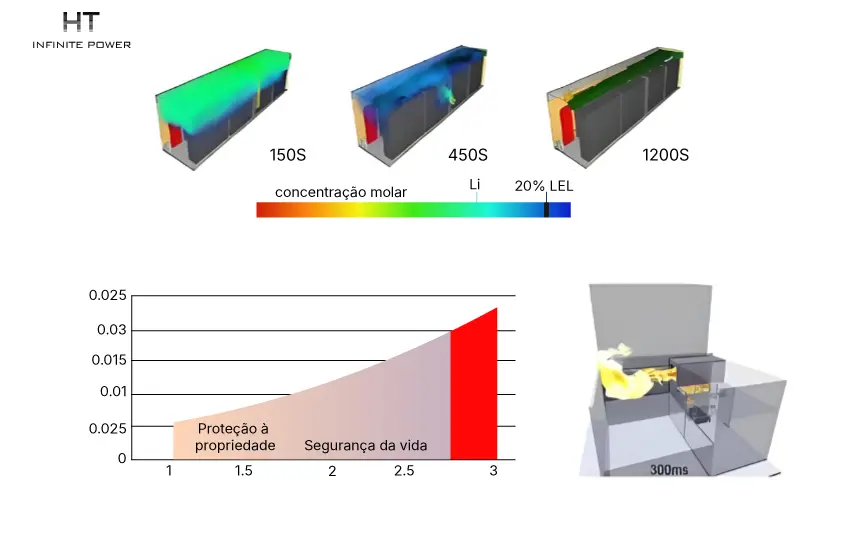

3. UL 9540A: Teste de Fuga Térmica
O UL 9540A é um método de teste especial para fuga térmica de sistemas de armazenamento de energia. O UL 9540A não é um padrão de certificação independente, mas é usado para avaliar a propagação da fuga térmica em sistemas de armazenamento de energia. Este teste geralmente faz parte da certificação UL 9540 e é particularmente adequado para baterias de íon de lítio.
Principais testes do UL 9540A:
• Fuga térmica de célula única (Teste em Nível de Célula)
• Fuga térmica de módulo de bateria (Teste em Nível de Módulo)
• Fuga térmica de pack de baterias/armário de baterias (Teste em Nível de Pack/Sistema)
• Propagação térmica de todo o sistema de armazenamento de energia (Teste em Nível de ESS)
Muitos governos locais (como a cidade de Nova York) exigem que os sistemas de armazenamento de energia com baterias de lítio passem no teste UL 9540A para provar que a fuga térmica não se espalhará por todo o sistema.
4. Relação entre o UL 9540 e outros padrões
A certificação UL 9540 geralmente exige que os seguintes sub-padrões sejam atendidos:
• UL 1973: Padrão de segurança para baterias de armazenamento de energia (aplicável a módulos de baterias)
• UL 1741: Requisitos de segurança para inversores e conversores de sistemas de armazenamento de energia
• UL 1998: Padrão de segurança para sistemas de controle de software
• UL 9540A: Teste de propagação de fuga térmica (para sistemas de baterias de lítio)
• NFPA 855: Requisitos de segurança contra incêndio para sistemas de armazenamento de energia
O UL 9540 pode ser utilizado em conjunto com padrões internacionais (como IEC 62619, IEC 62933) para atender aos requisitos de acesso de diferentes mercados.
5. Por que a certificação UL 9540 é importante?
Os sistemas de armazenamento de energia certificados pelo UL 9540 passaram por testes rigorosos e atendem aos padrões globais de segurança para sistemas de armazenamento de energia, oferecendo as seguintes vantagens:
● Atendem aos requisitos de acesso do mercado norte-americano (Estados Unidos, Canadá, etc.)
● Reduzem o risco de incêndio e fuga térmica das baterias, melhorando a segurança
● Aumentam a competitividade no mercado e aprimoram a reputação da marca
● Atendem às regulamentações locais de segurança contra incêndios (como em Nova York, Califórnia, etc.)
● Aumentam a competitividade no mercado e aprimoram a reputação da marca
● Atendem às regulamentações locais de segurança contra incêndios (como em Nova York, Califórnia, etc.)
Para empresas de armazenamento de energia com baterias de lítio, fabricantes de equipamentos de armazenamento de energia e desenvolvedores de projetos de energia renovável, obter a certificação UL 9540 é uma etapa crucial para entrar no mercado norte-americano.
6. Conclusão
O UL 9540 é um padrão de segurança fundamental para sistemas de armazenamento de energia, abrangendo testes de segurança em nível de bateria, elétrica, ambiental, mecânica e de sistema. Especialmente para sistemas de armazenamento de energia com baterias de lítio, a certificação UL 9540 não é apenas um requisito para a entrada no mercado, mas também reduz o risco de fuga térmica e incêndio, além de melhorar a segurança e confiabilidade dos sistemas de armazenamento de energia.
Se você está envolvido no desenvolvimento ou negócios de exportação de sistemas de armazenamento de energia com baterias de lítio, é recomendável planejar o processo de certificação UL 9540 com antecedência e garantir a conformidade com padrões relevantes como o UL 9540A, UL 1973, entre outros, para aumentar a competitividade do produto.
Se você está envolvido no desenvolvimento ou negócios de exportação de sistemas de armazenamento de energia com baterias de lítio, é recomendável planejar o processo de certificação UL 9540 com antecedência e garantir a conformidade com padrões relevantes como o UL 9540A, UL 1973, entre outros, para aumentar a competitividade do produto.
