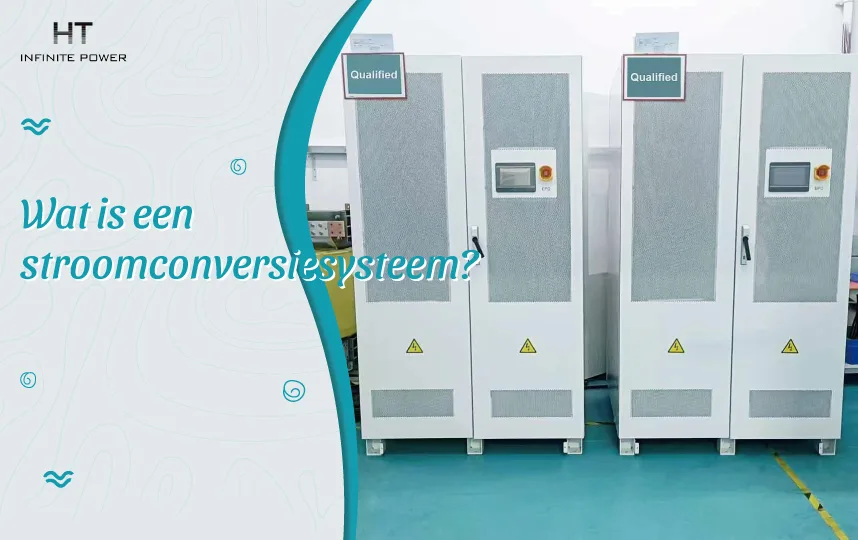

Wat is een Power Conversion System (PCS)?
2025-02-06
PCS-energieopslagomvormer, voluit Power Conversion System, is een onmisbaar sleutelelement in moderne energieopslagtechnologie. Als brug tussen het energieopslagsysteem en het elektriciteitsnet maakt het de bidirectionele stroom en efficiënte conversie van elektrische energie mogelijk. Dit speelt een cruciale rol bij het verbeteren van de energie-efficiëntie, het waarborgen van een stabiele stroomvoorziening en het bevorderen van de ontwikkeling van hernieuwbare energiebronnen.
1. Basisdefinitie en functie van de PCS-energieopslagomvormer
De PCS-energieopslagomvormer is een vermogenselektronisch apparaat dat speciaal is ontworpen voor energieopslagsystemen. De kernfunctie ervan is het omzetten tussen gelijkstroom (DC) en wisselstroom (AC).
In de laadmodus kan de PCS de AC-energie afkomstig van het externe elektriciteitsnet of hernieuwbare energiebronnen (zoals zonne- en windenergie) omzetten in DC-energie en deze veilig opslaan in energieopslagapparatuur, zoals batterijmodules of supercondensatoren.
In de ontlaadmodus zet de PCS de in de energieopslagapparatuur opgeslagen DC-energie weer om in AC-energie, die vervolgens aan het elektriciteitsnet of een aangesloten belasting wordt geleverd. Dankzij deze bidirectionele conversiemogelijkheid speelt de PCS een cruciale rol in het proces van energieopslag en -afgifte.
2. Werkingsprincipe van de PCS-energieopslagomvormer
Het werkingsprincipe van de PCS-energieopslagomvormer is voornamelijk gebaseerd op vermogenselektronicatechnologie. Het realiseert de AC-DC-omzetting van elektrische energie door de schakeltoestand van vermogenselektronische componenten (zoals IGBT’s – geïsoleerde-gate bipolaire transistors) te regelen.
Concreet bevat de PCS complexe besturingscircuits en bewakingssystemen die in realtime de status van het elektriciteitsnet, de energieopslagapparatuur en de belastingseisen kunnen monitoren. Op basis van deze informatie past de PCS dynamisch de laad- en ontlaadstrategie aan, zodat een stabiele omzetting en efficiënte benutting van elektrische energie wordt gegarandeerd.
Concreet bevat de PCS complexe besturingscircuits en bewakingssystemen die in realtime de status van het elektriciteitsnet, de energieopslagapparatuur en de belastingseisen kunnen monitoren. Op basis van deze informatie past de PCS dynamisch de laad- en ontlaadstrategie aan, zodat een stabiele omzetting en efficiënte benutting van elektrische energie wordt gegarandeerd.
In de netgekoppelde modus werkt de PCS samen met het elektriciteitsnet om de tweerichtingsuitwisseling van energie tussen de energieopslagapparatuur en het net mogelijk te maken. Wanneer het elektriciteitsnet vraagt om ontlading van het energieopslagsysteem, reageert de PCS snel, zet de DC-energie uit de opslagapparatuur om in AC-energie en levert deze aan het net. Wanneer er een overschot aan energie is of de elektriciteitsprijs laag is, schakelt de PCS over naar de laadmodus, waarbij AC-energie uit het net wordt omgezet in DC-energie en opgeslagen.
Daarnaast beschikt de PCS over geavanceerde functies zoals het voorkomen van het eilandwerkingseffect, gesynchroniseerde netwerking en het overbruggen van lage spanningen, waardoor de stabiliteit van het elektriciteitsnet en de betrouwbaarheid van de stroomvoorziening worden gewaarborgd.
In de off-grid modus kan de PCS onafhankelijk van het elektriciteitsnet werken en een stabiele AC-voeding leveren aan lokale belastingen. In deze modus fungeert de PCS als het kernapparaat voor stroomvoorziening en biedt het een betrouwbare energiezekerheid voor afgelegen gebieden, noodstroomvoorzieningen en andere toepassingen.
3. Toepassingsscenario's van PCS-energieopslagomvormers
PCS-energieopslagomvormers worden op grote schaal toegepast in nieuwe energiecentrales, microgrids, smart grids, transport, scheepvaart, windenergie, zonne-energie en andere sectoren.
In zonne-energiecentrales en windparken kan de PCS instabiele stroomoutput soepel reguleren en de stabiliteit van het elektriciteitsnet verbeteren.
In het veld van laadpalen voor elektrische voertuigen is de PCS verantwoordelijk voor de laad- en ontlaadregeling van EV-batterijen, waardoor de veiligheid en efficiëntie van het laadproces wordt gewaarborgd.
Daarnaast, met de voortdurende ontwikkeling van energieopslagtechnologie en de groei van de energiemarkt, dringen PCS-energieopslagomvormers ook geleidelijk door in thuisbatterijsystemen.
Gecombineerd met fotovoltaïsche energiesystemen kunnen thuisbatterijsystemen overdag overtollige zonne-energie opslaan en deze ‘s nachts of tijdens piekuren met hoge elektriciteitsprijzen vrijgeven. Dit verlaagt de energiekosten van huishoudens en verhoogt de energie-efficiëntie.
4. Samenstelling en communicatiemechanisme van PCS
De PCS bestaat voornamelijk uit een bidirectionele DC/AC-omvormer, een besturingseenheid, een beveiligingscircuit en een communicatie-interface.
De bidirectionele DC/AC-omvormer is het kernonderdeel van de energieconversie. Het maakt gebruik van geavanceerde vermogenselektronicatechnologie om een efficiënte en stabiele stroomomzetting te garanderen.
De besturingseenheid integreert een microprocessor, sensoren en algoritmische software en is verantwoordelijk voor het monitoren, beslissen en uitvoeren van de werking van het gehele systeem. Het beveiligingscircuit voorkomt abnormale situaties zoals overladen, over-ontladen en kortsluiting, zodat het systeem veilig blijft werken.
De communicatie-interface, met name de CAN (Controller Area Network)-interface, vormt een cruciale schakel voor de PCS om informatie uit te wisselen met externe systemen zoals het batterijbeheersysteem (BMS) en het energiedistributiecentrum van het elektriciteitsnet.
Door te communiceren met het BMS kan de PCS in realtime belangrijke statusgegevens verkrijgen, zoals spanning, stroom en temperatuur van het batterijpakket. Hierdoor kan een beschermende laad- en ontlaadstrategie worden toegepast om de batterij te optimaliseren.
Dit intelligente beheer verlengt niet alleen de levensduur van de batterij, maar waarborgt ook de veilige en stabiele werking van het energieopslagsysteem. Tegelijkertijd kan de PCS zijn werkmodus automatisch aanpassen aan de behoeften van het elektriciteitsnet, zoals ontladen tijdens piekuren om de netbelasting te verlagen en opladen tijdens daluren om goedkope energie op te slaan. Op deze manier worden de economische voordelen gemaximaliseerd.
5. Technische ontwikkelingsrichting van de PCS-energieopslagomvormer
In de toekomst, met de grootschalige toepassing van hernieuwbare energie en de versnelde ontwikkeling van slimme netwerken, zullen PCS-energieopslagomvormers te maken krijgen met bredere marktvooruitzichten en complexere toepassingsscenario’s. Om zich aan deze veranderingen aan te passen, zullen PCS-energieopslagomvormers zich ontwikkelen in de richting van hoge efficiëntie, hoge betrouwbaarheid, intelligentie, modularisatie, integratie en standaardisatie.
1. Hoge efficiëntie:
De conversie-efficiëntie en operationele stabiliteit van PCS verbeteren door optimalisatie van het ontwerp en de regelstrategieën van vermogenselektronische componenten.
2. Hoge betrouwbaarheid:
De foutdetectie en zelfbeschermingscapaciteiten van PCS versterken om een stabiele werking onder extreme omstandigheden te garanderen.
3. Intelligentie:
Geavanceerde intelligente besturingsalgoritmen en Internet of Things (IoT)-technologieën integreren om op afstand monitoring, foutdiagnose en intelligente planning van de PCS mogelijk te maken.
4. Modularisatie:
Modulaire ontwerpprincipes toepassen om de PCS op te delen in meerdere onafhankelijke functionele modules, waardoor upgrade- en onderhoudsprocessen eenvoudiger worden.
5. Integratie:
PCS integreren met andere componenten van het energieopslagsysteem (zoals batterijbeheersystemen, energiebeheersystemen, enz.) om de prestaties en betrouwbaarheid van het gehele energieopslagsysteem te verbeteren.
6. Standaardisatie:
De formulering en implementatie van PCS-normen bevorderen en de compatibiliteit en uitwisselbaarheid van producten van verschillende fabrikanten stimuleren.
Kortom, als de kernregelaar van het energieopslagsysteem draagt de energieopslagomvormer niet alleen de zware verantwoordelijkheid voor energieconversie en -regeling, maar is hij ook een van de sleuteltechnologieën die de energietransitie bevordert en de opbouw van een slim netwerk mogelijk maakt.
Met de voortdurende vooruitgang van technologie en de steeds groter wordende toepassingsscenario's, zal de PCS in de toekomst een belangrijkere rol spelen in het energiesysteem en bijdragen aan de opbouw van een groen, intelligent en betrouwbaar energienetwerk.
