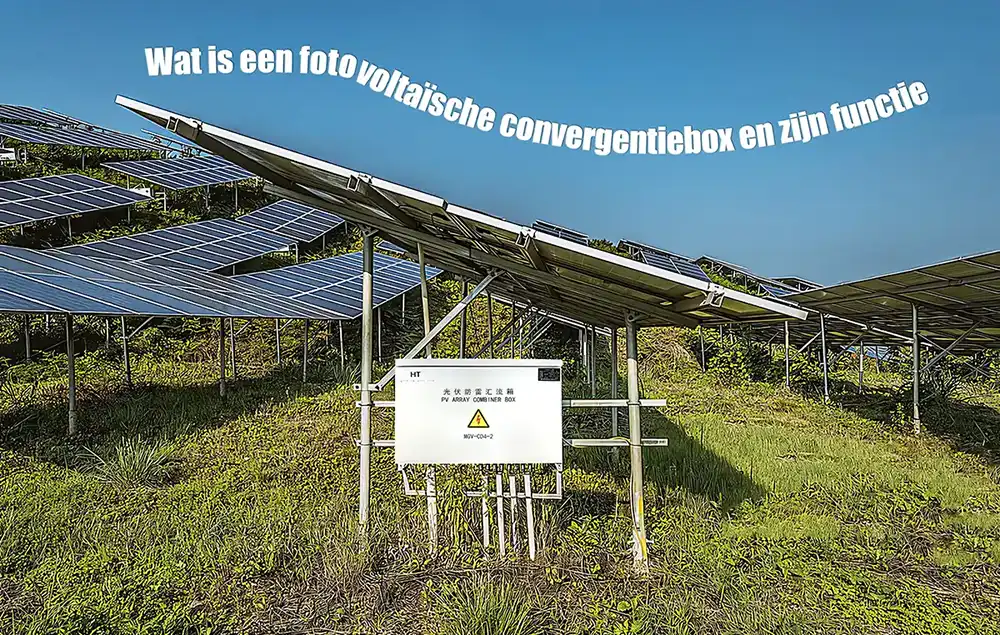

Wat is een fotovoltaïsche combinerbox en zijn functie?
2024-09-04
Met de bouw van steeds meer fotovoltaïsche energiecentrales is het gebruik van fotovoltaïsche combinerboxen populair geworden. Veel mensen weten niet wat een fotovoltaïsche combinerbox is, wat de functie ervan is, hoe je een combinerbox moet kiezen, enz.
De combinerbox is een zeer belangrijk onderdeel van het gehele fotovoltaïsche systeem. Het is verantwoordelijk voor het verzamelen van de fotovoltaïsche stroom. We denken echter dat dit onderdeel ook een hoog percentage mislukkingen is, dus ik zal dit als speciaal onderwerp in het artikel delen.
De definitie en samenstelling van de fotovoltaïsche combinerbox

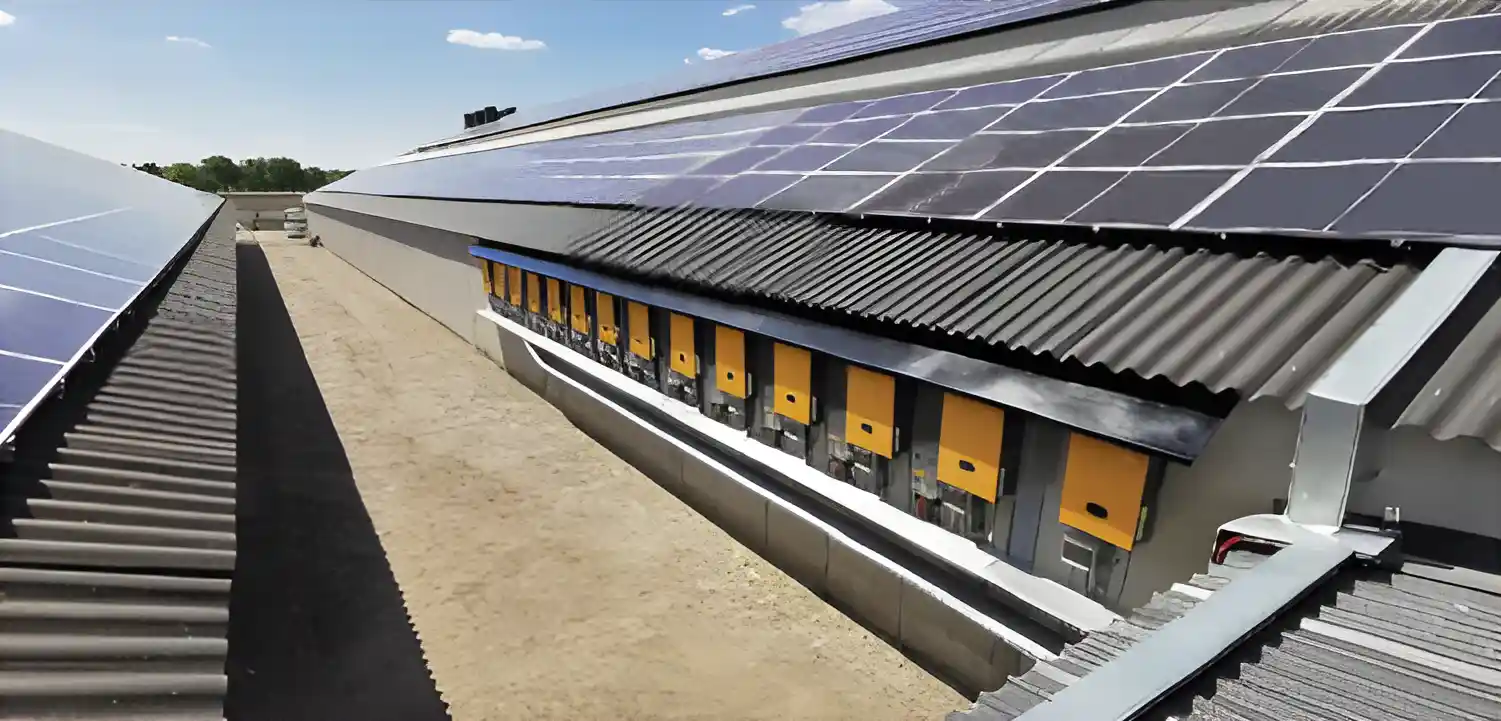

De combinerbox is een bedradingsapparaat dat zorgt voor een ordelijke aansluiting en combineerfunctie van fotovoltaïsche modules in het fotovoltaïsche energieopwekkingssysteem. Dit apparaat kan ervoor zorgen dat het fotovoltaïsche systeem gemakkelijk kan worden afgesloten tijdens onderhoud en inspectie, en kan de omvang van stroomuitval verminderen wanneer het fotovoltaïsche systeem uitvalt.
Samenstelling fotovoltaïsche combinerbox:

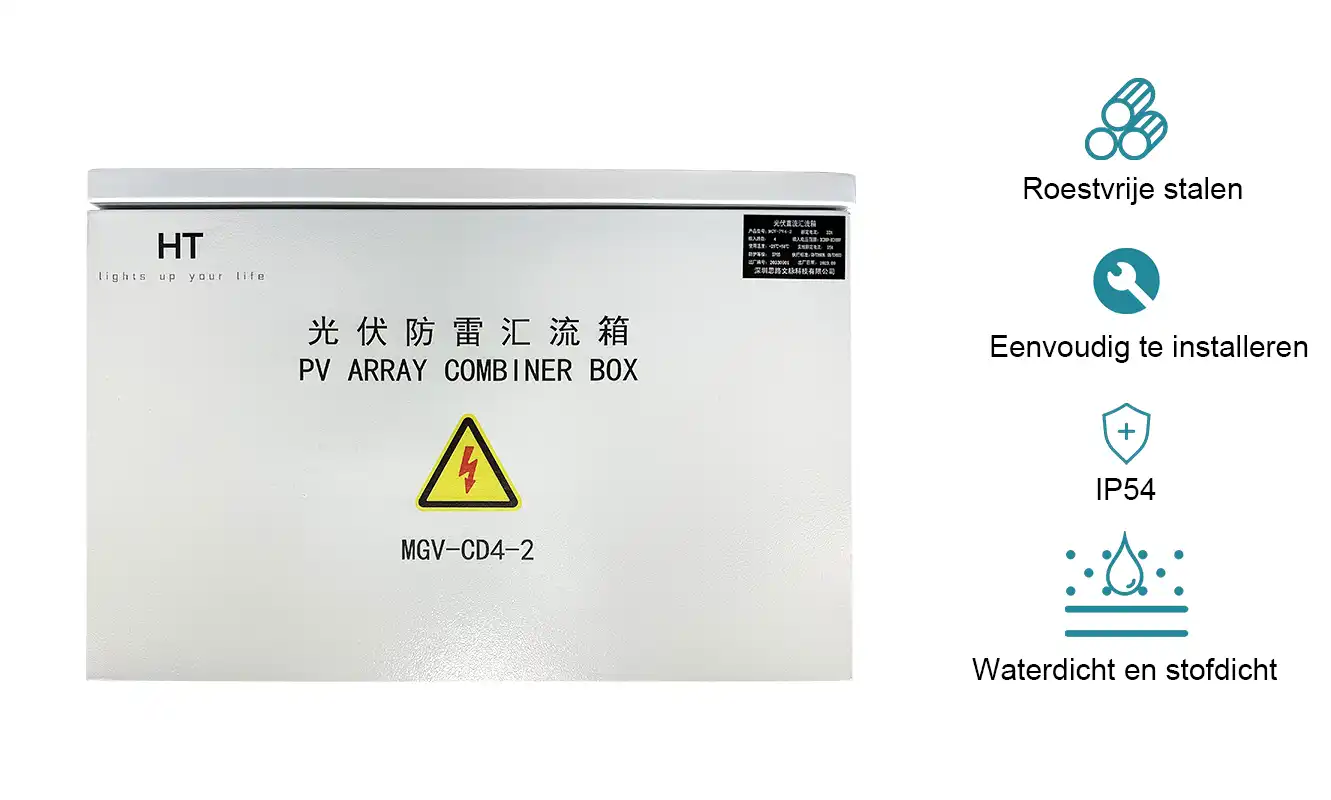

Doos: De doos is over het algemeen gemaakt van staalplaat bespoten met plastic, roestvrij staal en andere materialen. Het is sterk en duurzaam, eenvoudig te installeren en heeft een beschermingsgraad van IP 54 of hoger. Het is water- en stofdicht en voldoet aan de eisen van langdurig buitengebruik.
DC-stroomonderbreker
De door zonnepanelen opgewekte stroom is gelijkstroom. De DC-stroomonderbreker is het uitgangscontroleapparaat van de gehele aansluitdoos en wordt voornamelijk gebruikt voor het openen/sluiten van de lijn. De werkspanning is zo hoog als DC1 500 V.
DC-zekering
Wanneer er stroomterugstroom optreedt, verwijdert de DC-zekering de defecte string snel uit de werking van het systeem zonder andere normaal werkende strings te beïnvloeden, en kan de fotovoltaïsche string en zijn geleiders veilig worden beschermd tegen de dreiging van omgekeerde overbelastingsstroom.
Anti-omkeerdiode
De rol van de diode in de aansluitdoos is anders dan die van de diode in de moduleaansluitdoos. De diode in de module-aansluitdoos zorgt vooral voor een vrijloopkanaal als de batterijcel geblokkeerd is, terwijl de diode in de aansluitdoos vooral het opwekken van circulatiestroom tussen de strings verhindert.
Data-acquisitiemodule
Om de bewaking van de bedrijfsstatus van de gehele energiecentrale te vergemakkelijken, wordt doorgaans een data-acquisitiemodule aan de primaire aansluitdoos toegevoegd. Met behulp van Hall-stroomsensoren en microcomputertechnologie met één chip wordt het huidige signaal (analoge hoeveelheid) van elke fotovoltaïsche array bemonsterd, omgezet in digitale kwantiteit via A/D-conversie en vervolgens omgezet in een standaard RS-485 digitale kwantiteitssignaaluitvoer, zodat zodat gebruikers in realtime inzicht kunnen krijgen in de bedrijfsstatus van de gehele energiecentrale.

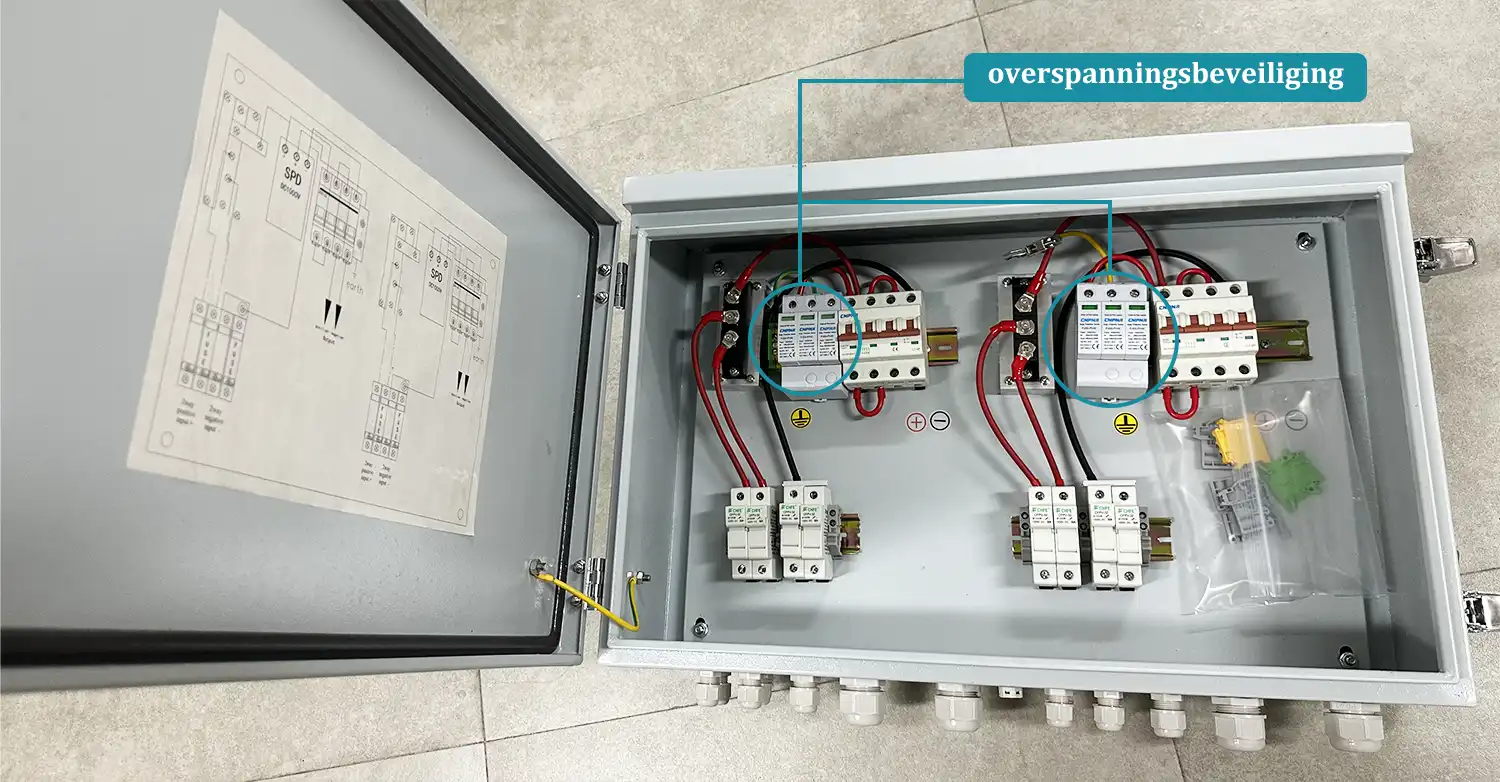

Beveiligingseenheid Overspanningsbeveiliging
De DC-hoogspannings-overspanningsbeveiligingseenheid is een bliksembeveiligingsproduct speciaal voor fotovoltaïsche energieopwekkingssystemen. Omdat de fotovoltaïsche combinerbox in een buitenomgeving wordt geïnstalleerd, moeten we rekening houden met bliksembeveiliging voor de combinerbox. Daartoe hebben we een fotovoltaïsche DC-specifieke bliksembeveiliging (dwz bliksemafleider) parallel aangesloten op het DC-uitgangsgedeelte van de combinerbox. Zodra er een blikseminslag plaatsvindt, zal de overspanningsbeveiliging de overtollige elektrische energie snel ontladen om een stabiele output van elektrische energie te garanderen en de combinerbox te beschermen tegen bliksemschade.
Combineerboxen kunnen worden onderverdeeld in DC-combineerboxen en AC-combineerboxen, afhankelijk van het toepassingsscenario.
Omdat DC-combinerboxen op grotere schaal worden gebruikt, bespreekt dit artikel voornamelijk het werkingsprincipe van DC-combinerboxen.
De fotovoltaïsche combinerbox is eigenlijk een parallel circuit, dat alle stromen samenbrengt en vervolgens naar het volgende niveau stuurt.
In een parallel circuit zal er sprake zijn van stroomsuperpositie en spanningsverlies. Hoe moet dit verlies worden vermeden? Dit zijn ook enkele potentiële problemen waar aandacht aan moet worden besteed tijdens de exploitatie en het onderhoud van fotovoltaïsche centrales.
Ten eerste: de rol van de fotovoltaïsche DC-combinerbox.
Het optreden van veiligheidsongevallen in de combinerbox, zoals brand, wordt veroorzaakt door het doorbranden van componenten, het doorbreken van zekeringen, het doorbranden van bliksembeveiligingsapparatuur of het doorbranden van klemmenblokken, enz.
Daarom moeten we speciale aandacht besteden aan de manier waarop we de veiligheid en betrouwbaarheid van fotovoltaïsche combinerboxen kunnen verbeteren.
De functie van de combinerbox is het combineren en over elkaar leggen van de stroom van alle takken.
Er zijn veel soorten combineerdozen, zoals 6-in-1, 8-in-1, 16-in-1, 12-in-1, enz.
Wat betekent het 16-in-1-model van de combinerbox? Als deze combinerbox bijvoorbeeld 16-in-1 is, betekent dit dat deze combinerbox 16 ingangen en 1 uitgang heeft, dat wil zeggen 16 ingangen en 1 uitgang.
Als de fotovoltaïsche strings met 8 ingangen echter worden gecombineerd, moet de stringspanning van elke string, omdat deze parallel is aangesloten, ook zo worden gekozen dat deze consistent is bij aansluiting op de combinerbox, anders zal er spanningsverlies optreden.
Daarom is het letten op de systeemspanning van elke fotovoltaïsche string tijdens het aansluiten van de combinerbox een noodzakelijk middel om de conversie-efficiëntie van de combinerbox te verbeteren.
Bijvoorbeeld:15 kilowatt zonnepaneelsysteemBij gebruik van fotovoltaïsche panelen van 550 W is een totaal van 15.000 W/550 W = 27,2 stuks vereist. Gezien de consistentie van elke spanning kunnen we deze verdelen in 4*7 series = 28PCS series, zodat de spanning van elke lijn hetzelfde is. We kunnen dus kiezen voor een fotovoltaïsche combinerbox met 4 ingangen en 1 uitgang of een fotovoltaïsche combinerbox met 4 ingangen en 2 uitgangen.
Kortom, het aantal fotovoltaïsche panelen in elke serie moet hetzelfde zijn. Ten slotte worden ze parallel aangesloten en komen ze in de combinerbox.
Naast het verzamelen van stroom kan de combinerbox ook de efficiëntie van het hele systeem verbeteren.
Maar hoe kunnen we de efficiëntie van fotovoltaïsche exploitatie en onderhoud verbeteren?
Het doel is om de consistentie van de spanning van elke string en de stroom van elke fotovoltaïsche string te garanderen. Als deze twee consistenties worden bereikt, kan de conversie-efficiëntie van het fotovoltaïsche systeem met minimaal 3% tot 5% worden verhoogd.
De uitgang van de combinerbox komt uiteindelijk in de fotovoltaïsche omvormer terecht.
Het nemen van de15 kilowatt zonnepaneel
systeem als voorbeeld kiezen we voor een combinerbox met 4 ingangen en 1 uitgang met een totaal vermogen van 15000W. Ten slotte gaat het de omvormer binnen om te worden omgezet in wisselstroom met een specifieke spanning en stroom voor aansluiting op het elektriciteitsnet of voor gebruik voor het laden van elektrische apparaten.
Laten we de rol van de fotovoltaïsche DC-combinatorbox samenvatten.
De eerste functie is:
In het fotovoltaïsche energieopwekkingssysteem is het een bedradingsapparaat dat zorgt voor een ordelijke verbinding en convergentiefunctie van fotovoltaïsche componenten. Dit apparaat kan ervoor zorgen dat het fotovoltaïsche systeem gemakkelijk van circuit kan worden geschakeld tijdens onderhoud en inspectie, en kan de omvang van stroomuitval verminderen wanneer het fotovoltaïsche systeem uitvalt.
De tweede functie is:
In het fotovoltaïsche energieopwekkingssysteem op zonne-energie kan de gebruiker, om de verbinding tussen de fotovoltaïsche zonnecelarray en de omvormer te verminderen, een bepaald aantal fotovoltaïsche cellen met dezelfde specificaties in serie aansluiten om een fotovoltaïsche string te vormen, en vervolgens meerdere fotovoltaïsche cellen met elkaar verbinden. fotovoltaïsche strings parallel aan de intelligente fotovoltaïsche aansluitdoos. Na de convergentie in de intelligente fotovoltaïsche aansluitdoos wordt de uitgang van de DC-stroomonderbreker in combinatie met de fotovoltaïsche omvormer gebruikt om een compleet fotovoltaïsch energieopwekkingssysteem te vormen en aansluiting op het elektriciteitsnet te realiseren.
De derde functie is:
Om de betrouwbaarheid en bruikbaarheid van het systeem te verbeteren, kunnen fotovoltaïsche DC-bliksembeveiligingsmodules, DC-zekeringen en stroomonderbrekers worden geconfigureerd in de intelligente fotovoltaïsche aansluitdoos, en kunnen werkstatusindicatielampjes, bliksemtellers, enz. worden ingesteld op faciliteer gebruikers om de werkomstandigheden van fotovoltaïsche cellen tijdig en nauwkeurig te begrijpen, en zorg ervoor dat het fotovoltaïsche energieopwekkingssysteem op zonne-energie het maximale effect kan bereiken.
Om de verbindingslijnen tussen fotovoltaïsche modules en omvormers te verkleinen, het onderhoud te vergemakkelijken en de betrouwbaarheid te verbeteren, is het voor grootschalige fotovoltaïsche, op het elektriciteitsnet aangesloten energieopwekkingssystemen over het algemeen noodzakelijk om een apparaat toe te voegen, zoals een DC-combinatorbox tussen fotovoltaïsche modules en omvormers.
Bij gebruik van een fotovoltaïsche combinerbox kunnen gebruikers een bepaald aantal fotovoltaïsche modules met dezelfde specificaties samenvoegen tot een string voor fotovoltaïsche modules, afhankelijk van het bereik van de DC-spanningsinvoer door de omvormer, en vervolgens meerdere strings aansluiten op de DC-combinerbox van de omvormer. fotovoltaïsche array en uitvoer via de bliksemafleider en stroomonderbreker om de daaropvolgende aansluiting van de omvormer te vergemakkelijken.
